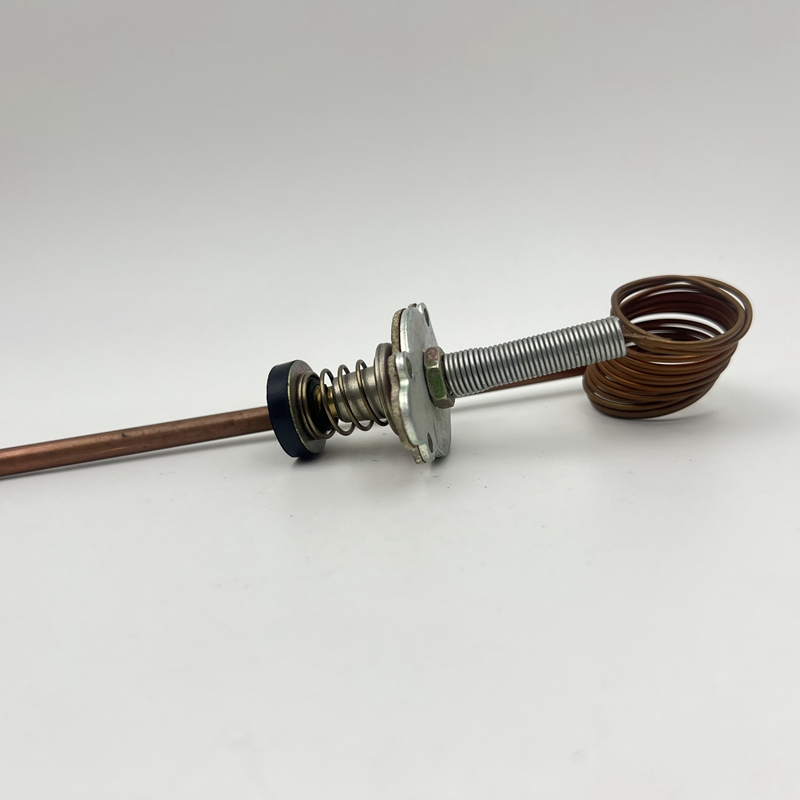

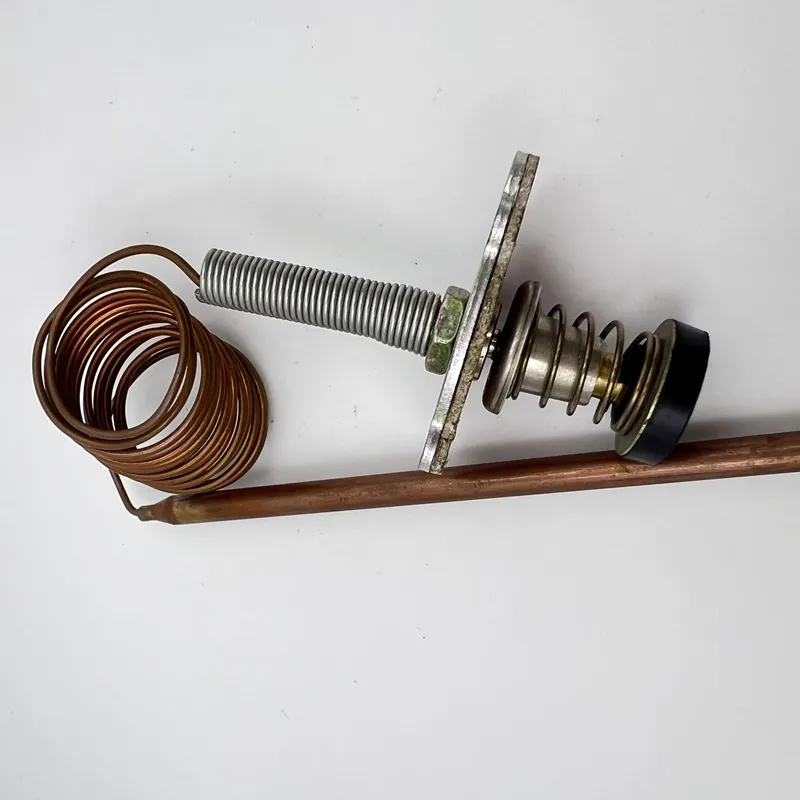

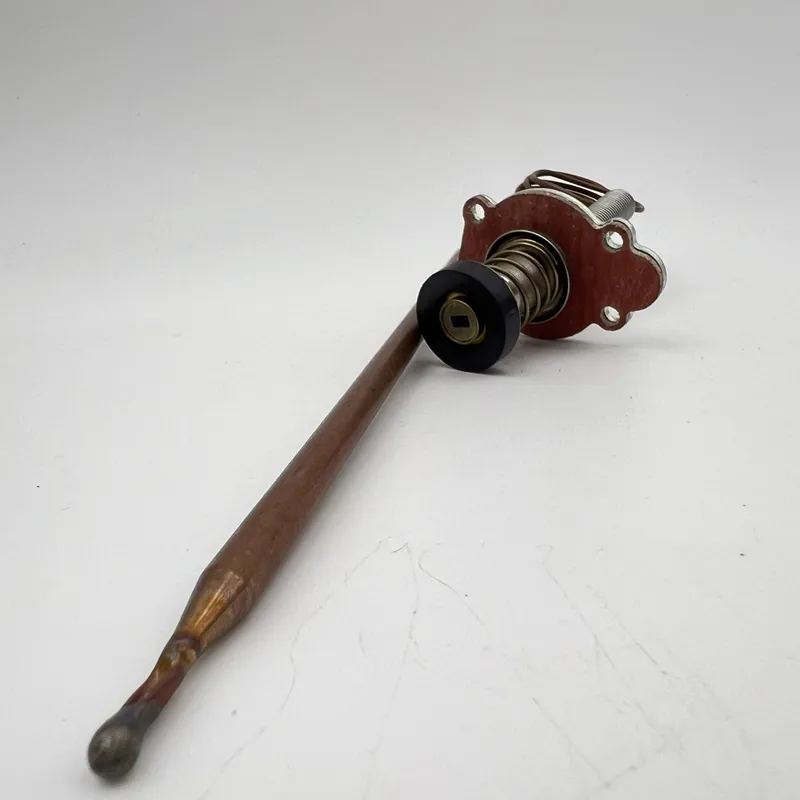

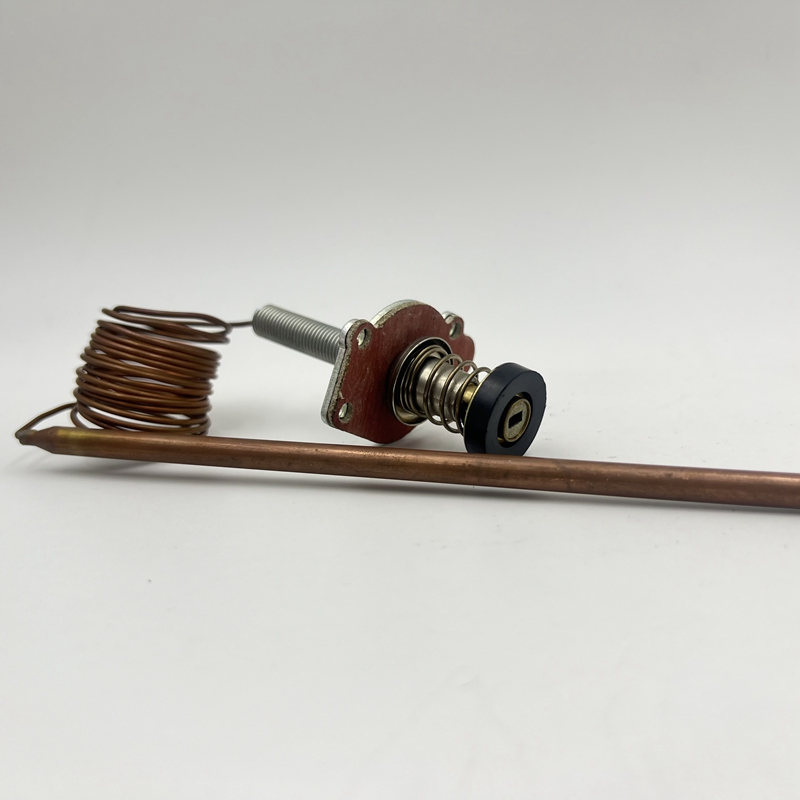

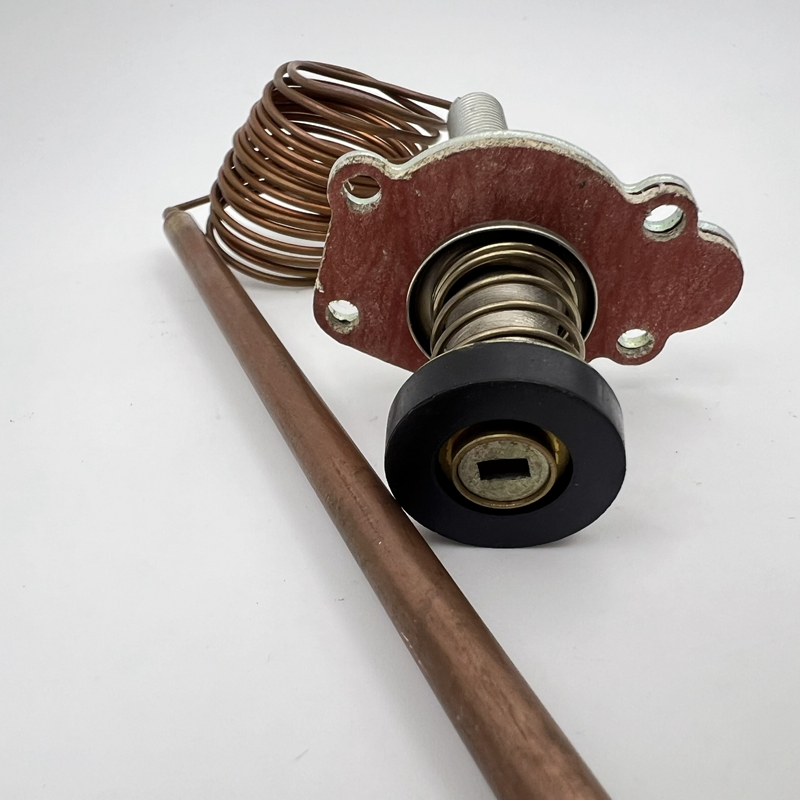

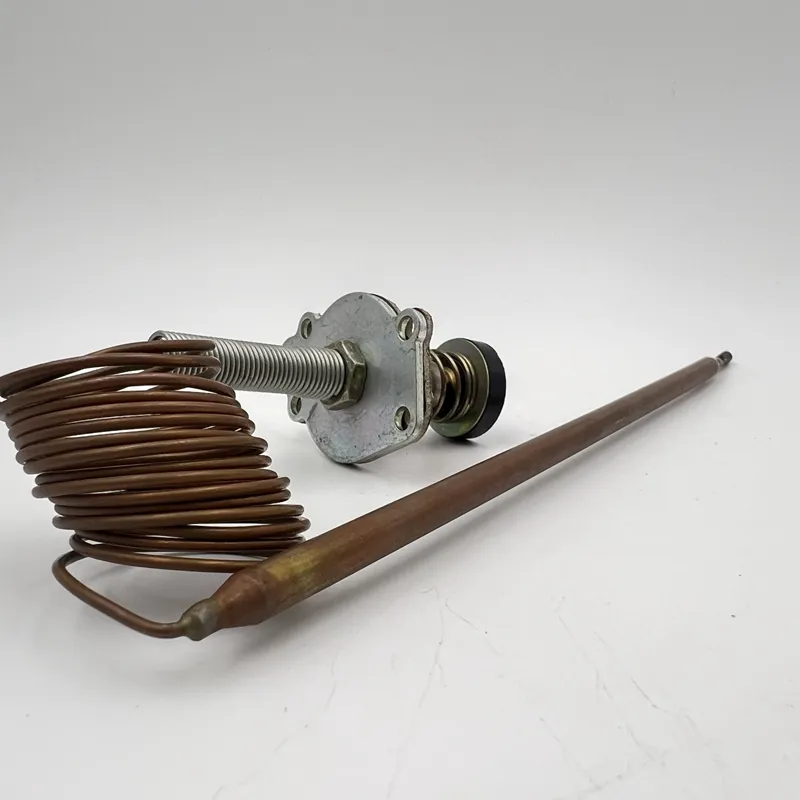

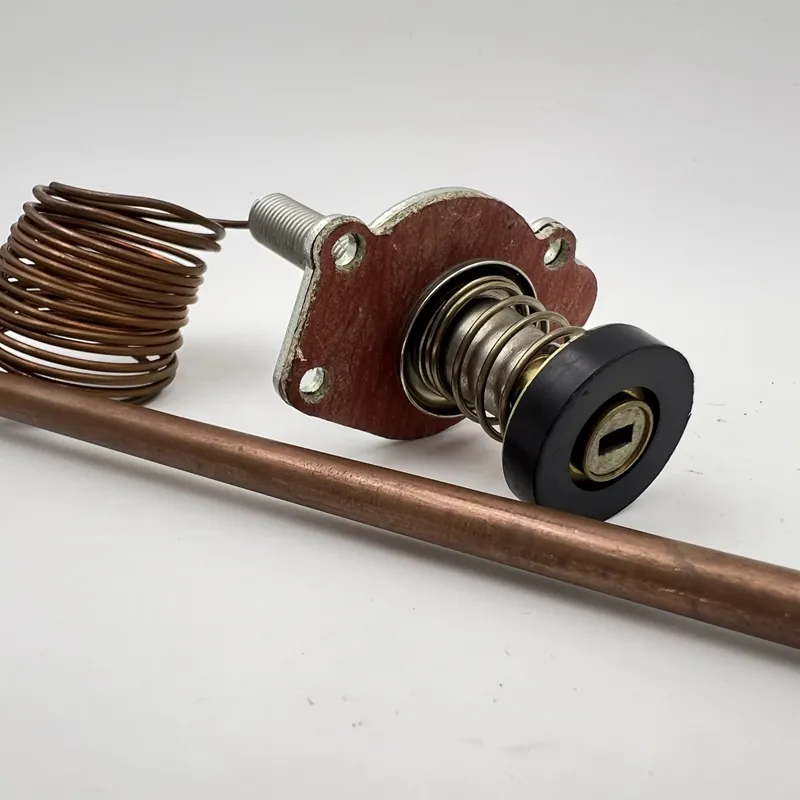

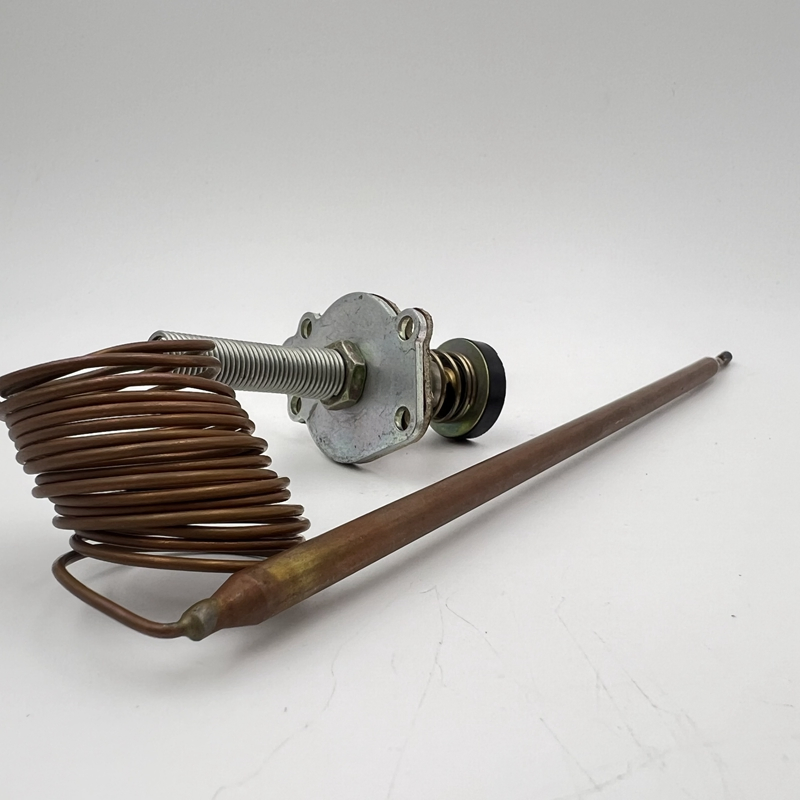

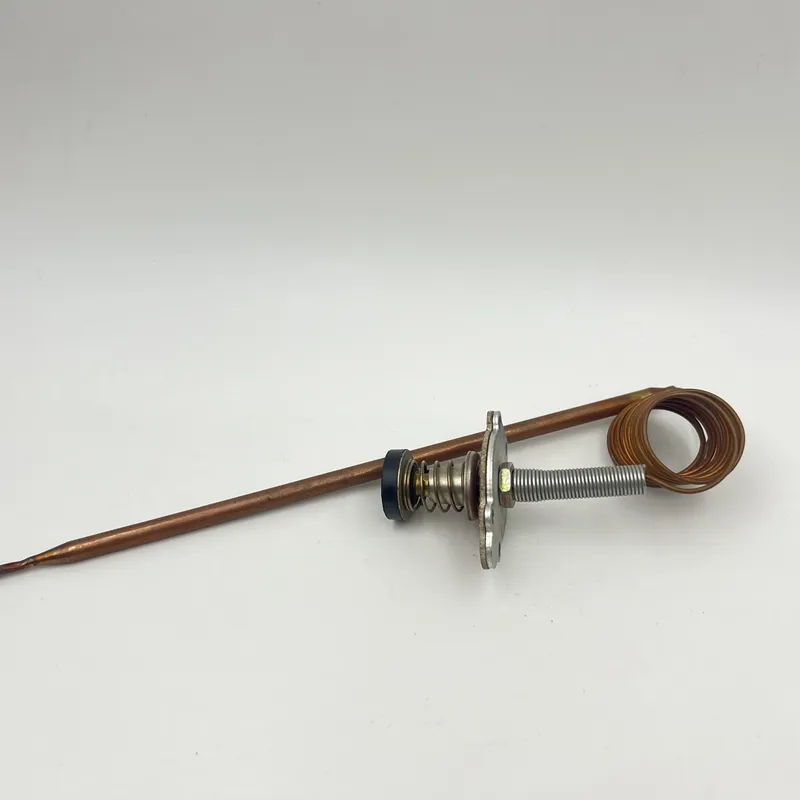

O dispositivo de proteção contra escape de gás Thermocouple com sensor/componentes de fole de cobre é uma característica essencial obrigatória que garante a segurança do gás (em conformidade com a norma nacional para fogões a gás domésticos). Evita principalmente fugas de gás após a extinção acidental da chama.
A proteção de segurança é obtida com base no efeito termoelétrico do termopar e na ligação mecânica:
| Parâmetro | Detalhes da Especificação |
|---|---|
| Nome do produto | Componentes/sensor de foles de cobre |
| Princípio de funcionamento | A proteção de segurança é obtida com base no efeito termoelétrico do termopar e na articulação mecânica. |
| Propriedades termoeléctricas | Tensão de circuito aberto: 10 ~ 30 mV (após estabilização do aquecimento por chama); Corrente de curto-circuito: ≥ 100 mA (para assegurar a força de accionamento da válvula solenóide) |
| Adaptação da temperatura | Temperatura de funcionamento: -10 ℃ ~ 800 ℃ (resistente a altas temperaturas de chama); Tempo de resposta: ≤ 30 s (tempo máximo para desligar o gás após extinção, em conformidade com as normas nacionais) |
| Força de sucção correspondente | ≥ 5N (para garantir que a válvula solenóide permanece engatada) |
| Norma de segurança | Cumpre os requisitos obrigatórios para dispositivos de proteção contra chamas em fogões a gás domésticos GB 16410 (tempo de proteção contra chamas ≤ 60s). |
| Principais características | • Segurança obrigatória: Requisito obrigatório do Estado para defesa contra fugas de gás. • Funcionamento sem eletricidade: Depende unicamente da energia térmica da chama. • Elevada fiabilidade: Estrutura combinada mecânica e termoeléctrica, vida útil de 5-8 anos sob uso normal. |
| Cenários aplicáveis | Para fogões domésticos/comerciais a gás apenas (aplicável a gás natural, gás de petróleo liquefeito e fogões a gás manufacturados). |
| NO | Composição Estrutural | Características | Dimensões Estruturais |
|---|---|---|---|
| 1 | Junção de detecção de termopar | Componente sensível ao calor de cobre instalado na área da chama. | Diâmetro: Φ4 ~ 8 mm (geralmente Φ6mm); Comprimento: 80 ~ 150 mm |
| 2 | Actuador de mola e foles | Conjunto integrado (mola, suporte e anel de vedação) que aciona a válvula. | Dimensão padrão adaptável |
| 3 | Tubo capilar | Bobina de cobre que transmite a corrente gerada pelo termopar. | Comprimento: 300 ~ 800 mm; Diâmetro do fio: Φ1.5 ~ 2.5 mm |
| 4 | Suporte fixo | Suporte metálico de fixação do dispositivo na placa de fogão. | Diâmetro: 30 ~ 50 mm; Especificação de rosca: M4 ~ M6 |
