| Parâmetros Básicos | Motor da Porta de Armazenamento a Frio |
|---|---|
| Potência | 1500 W |
| Fonte de alimentação | 220 V ± 10% |

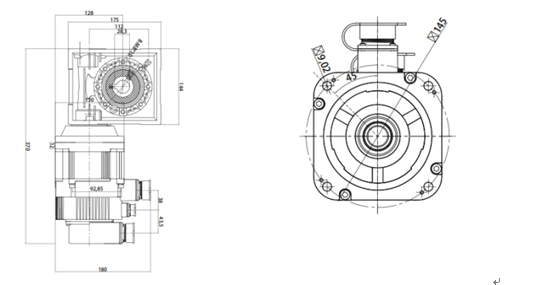

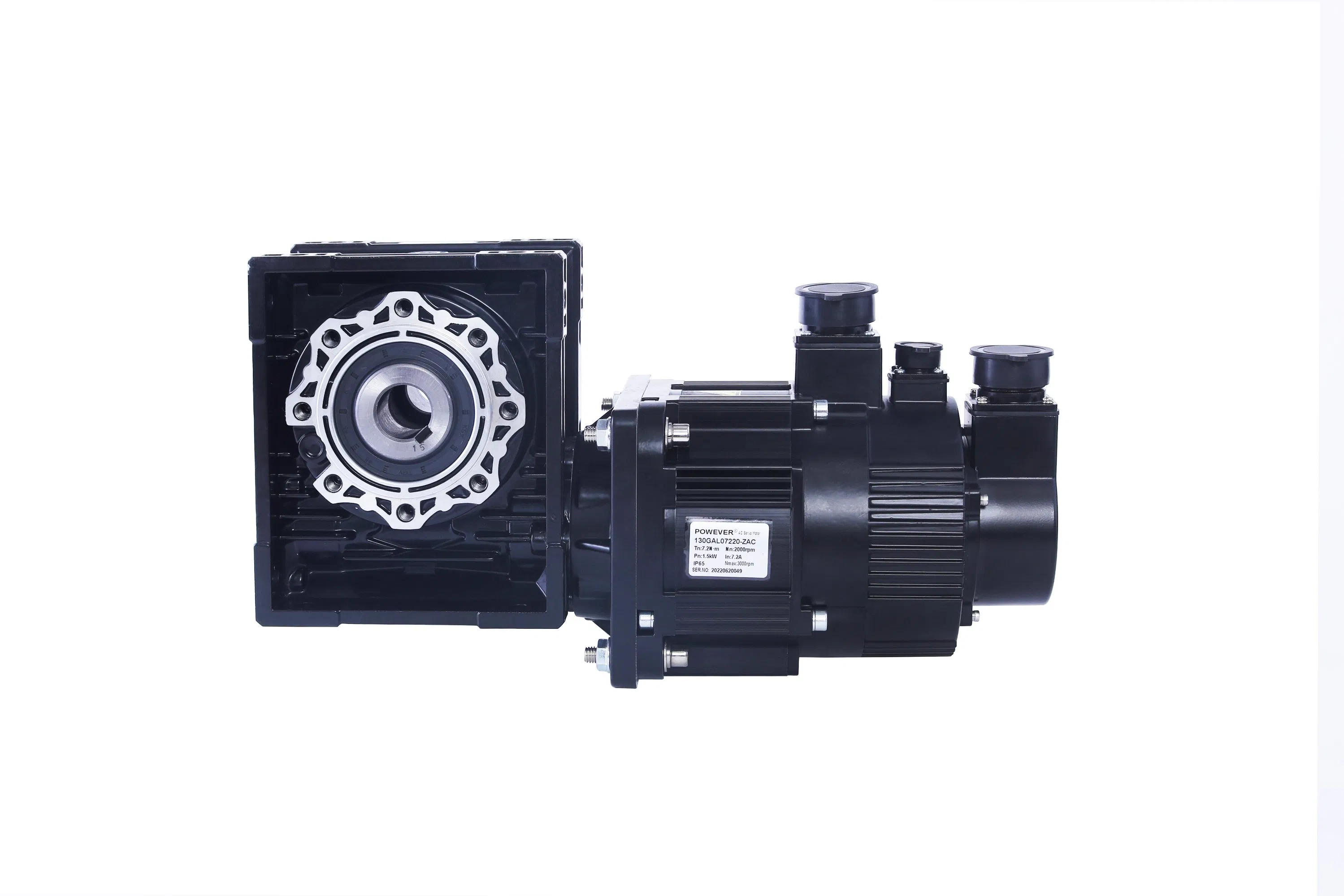

| Redutor | Redutor de engrenagem sem-fim (RV63) |
| Sistema de trabalho do motor | Sistema de trabalho S3 |
| Velocidade nominal do motor | 2500 rpm |
| Binário nominal do motor | 6 NM (2 vezes sobrecarga) |
| Grau IP do motor | IP65 |
| Comprimento do fio blindado padrão | 5 m |
| Temperatura ambiente de funcionamento | -35°C a 50 ° C |
| Limite | Codificador incorporado e codificador absoluto incorporado |
| Auto-bloqueio | Travão electromecânico |
| Número máximo de operações por dia | 1000 |
| Funções Principais | |
|---|---|

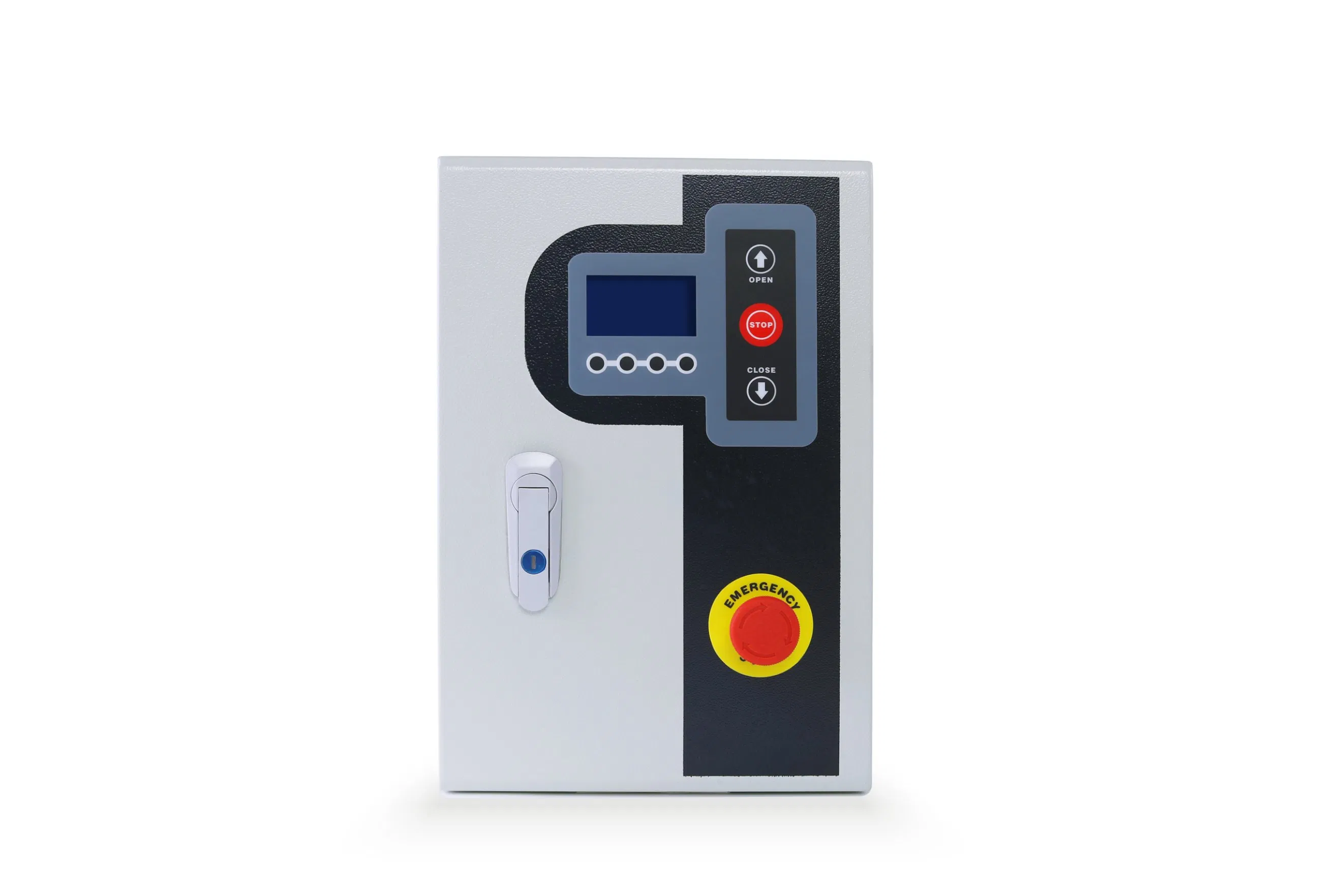

| Ecrã | Visor LCD (chinês e inglês) |
| Velocidade de abertura da porta | Definição de regulação de velocidade contínua |
| Velocidade de fecho da porta | Definição de regulação de velocidade contínua |
| Definição do intervalo de desaceleração de abertura | Disponível / Ajustável |
| Definição do intervalo de desaceleração de fecho | Disponível / Ajustável |
| Tempo de atraso do fecho automático das portas (segundos) | 0-240 (0: desactivar o fecho automático das portas) |
| Altura de abertura parcial (%) | Qualquer altura dentro do limite |
| Selecção do visor do estado de funcionamento | Disponível / Configurável |
| Extensões do Painel de Controlo | |
| Avaria | Dicas em chinês e inglês |
| Estatísticas de dados | Disponível |
| Consulta de histórico de avarias | Disponível |
| Lembrete de manutenção | Disponível |
| Modo jog | Disponível |
| Funcionamento do motor de marcha-atrás | Disponível |
| Comutação lógica de interface (NC/NO) | Disponível |
| Função de instabilidade de anticongelante de baixa temperatura | Disponível |
| Função de seguimento do momento | Disponível |
| Tipo de Interface / Entrada | Ação / Suporte |
|---|---|
| Interface física de comunicação em rede | RS485 |
| Sinal de protecção de segurança 1 em posição | Acção de paragem de emergência |
| Sinal de protecção de segurança 2 em posição | Acção de abertura da porta da marcha-atrás |
| Entrada do sinal de abertura automática da porta completa | Disponível |
| Entrada de sinal de abertura parcial da porta | Disponível |
| Interruptor de ciclo de chave única | Disponível |
| Entrada do interruptor de limite de abertura da porta (origem) | Disponível |
| Entrada do interruptor de limite de fecho da porta | Disponível |
| Entrada de bloqueio | Disponível |
| Saída de relé programável | 4 grupos (expansível) |
| Entrada de comutação manual/automática | Disponível |
| Entrada de paragem de emergência | Disponível |
| Pode suportar tipo de limite | Codificador incremental incorporado no motor |
| Codificador de valor absoluto incorporado | |
| Limite mecânico | |
| Interruptor de proximidade |
| Parâmetro de Saída | Configurações de Redução | ||
|---|---|---|---|
| Configuração Tipo A | |||
| Relação do redutor | 10 | 15 | 20 |
| Binário de saída (Nm) | 47 | 70 | 85 |
| Velocidade de saída (RPM) | 200 | 125 | 100 |
| Configuração Tipo B | |||
| Relação do redutor | 10 | 15 | 25 |
| Binário de saída (Nm) | 55 | 80 | 130 |
| Velocidade de saída (RPM) | 200 | 133 | 80 |
| Potência do Motor Comum | |||
| Potência do motor (KW) | 1,5 KW | ||
| Potência | Relação Redutor | Área aplicável (Tambor 114) | Peso aplicável (Tambor 114) | Área aplicável (Tambor 140) | Peso aplicável (Tambor 140) | Ajuste rápido e resistente |
|---|---|---|---|---|---|---|
| 1500 W | 1:10 | Até 31 | Até 80 KG | Até 25 | Até 70 KG | Até 18 |
| 1:15 | Até 35 | Até 120 KG | Até 28 | Até 90 KG | Até 24 | |
| 1:20 | Até 44 | Até 140 KG | Até 36 | Até 130 KG | Até 28 | |
| 1:25 | Até 51 | Até 160 KG | Até 42 | Até 165 KG | Até 32 |
