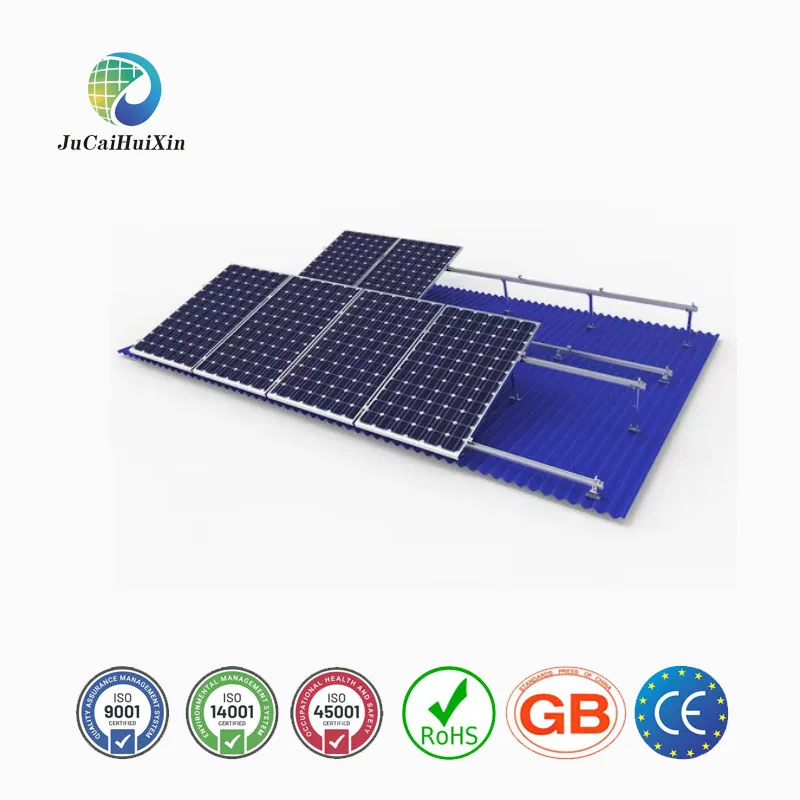

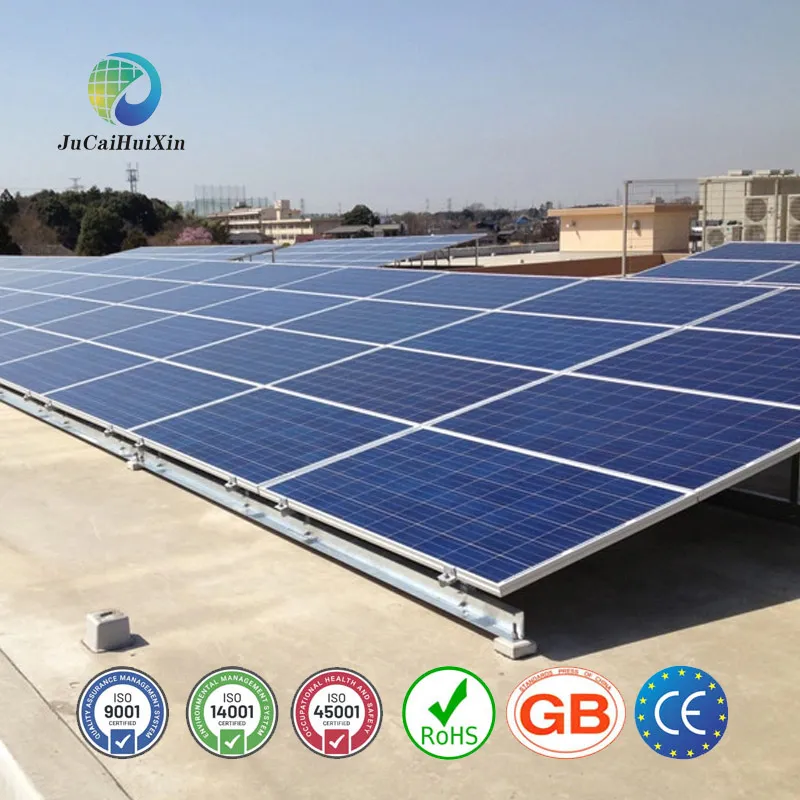

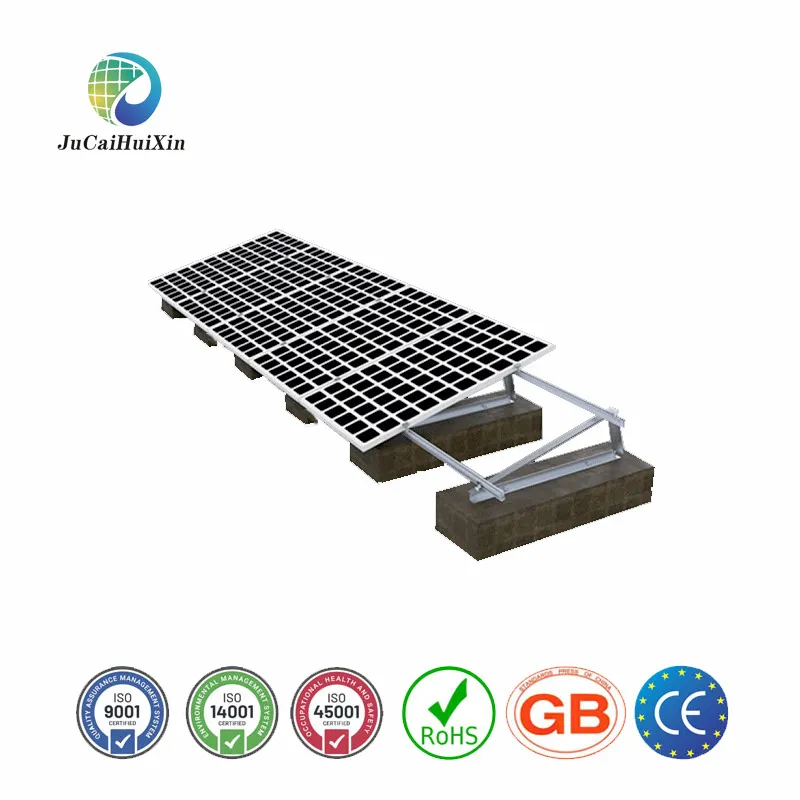

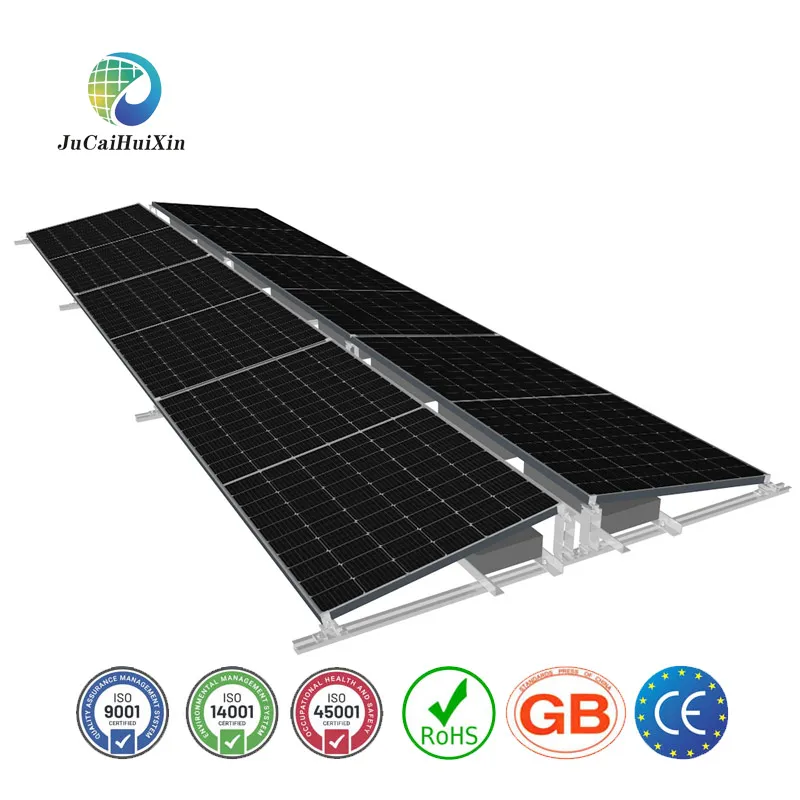

O sistema de balastro triangular em alumínio com suporte solar certificado ISO para tejadilho é um sistema de suporte solar fotovoltaico, adequado para telhados planos. O sistema é composto principalmente por gancho solar, fixador solar, calhas de alumínio, canal de aço C galvanizado e outros componentes, que têm as características de estrutura simples, instalação conveniente e forte capacidade de sustentação.
As principais vantagens do sistema incluem: 1) estrutura estável e capacidade de suportar grandes cargas; 2) instalação fácil, sem necessidade de equipamento de elevação; 3) ampla gama de aplicações, pode ser utilizada para vários tipos de telhados planos; 4) reutilizável, poupando custos.
| Parâmetros Técnicos | |||
|---|---|---|---|
| Nome do Sistema | Sistema de montagem do tecto solar plano | Design Padrão | AS/NZS 1170, DIN 1055, JIS C8955:2017 |
| Local de Instalação | Tejadilho plano, terra | Código Internacional | Código Internacional de construção: IBC 2009 |
| Ângulo de Inclinação | 5 - 10° | Código Local | Código do Prédio da Califórnia: CBC 2010 |
| Carga de Vento | 60 m/s | Material do Gancho | SUS304 / AL / HDG STEEL |
| Carga de Neve | 1,6 KN/M² | Fixador | SUS304 / AL / HDG STEEL |
| Módulo Solar | Emoldurado | Componentes | AL6005-T5 (anodizado) |
| Esquema do Painel | Retrato ou Paisagem | Garantia | 10 anos de garantia |
Soluções de instalação solar personalizadas prontas a usar.
Suporte dedicado à conta disponível 24 horas por dia, 7 dias por semana.
Design e amostras de sistema complementares.
Serviços de ciclo completo, abrangendo desde a engenharia até à manutenção.
Clientes globais são convidados a colaborar para uma utilização otimizada da energia solar.
Sistemas de montagem à prova de água BIPV | Estruturas de telhados solares | PV Sistemas de porta-caravia | Instalações montadas no solo
Exportados para mais de 30 países, os nossos produtos servem:
O suporte utiliza pinças de bloqueio triplo concebidas para fixar de forma segura as arestas dos azulejos, combinadas com perfis aerodinâmicos em alumínio que reduzem as forças de vento. A sua estabilidade estrutural é melhorada por parafusos de aço inoxidável resistentes à corrosão e travessas cruzadas, garantindo resistência a ventos até 160 km/h (100 mph). Para condições extremas, as fixações opcionais com classificação de tempestade podem penetrar nos reforços do tejadilho para maior reforço.

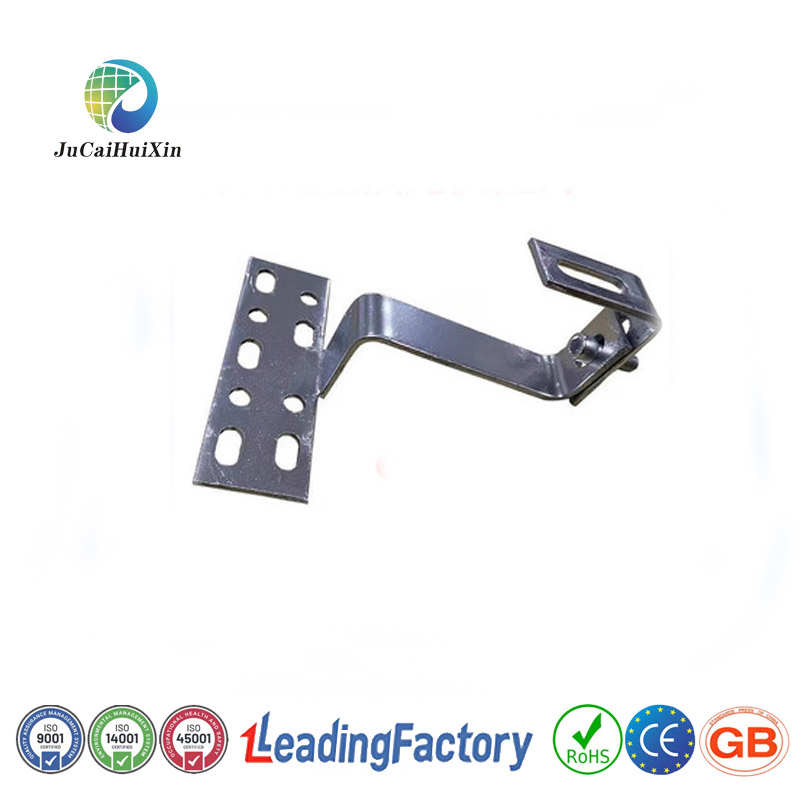

Não. O sistema utiliza ganchos de cerâmica não penetrantes que deslizam sob azulejos existentes sem perfurar, preservando a integridade do tejadilho. Para uma maior protecção, são aplicados vedantes de silicone nos pontos de contacto para evitar a entrada de água. Por exemplo, as almofadas anti-derrapantes e as juntas EPDM resistentes a UV garantem impermeabilização a longo prazo.
O suporte é fabricado em liga de alumínio anodizado (EN AW-6005-T5) para uma resistência leve e fixadores de aço inoxidável AISI 304 para resistir à corrosão. As juntas críticas possuem revestimento de zinco-alumínio-mg (≥ 85 μm) para um desempenho externo alargado. Os testes mostram uma vida útil de 25 anos mesmo em ambientes costeiros ou de elevada humidade.
Sim. Componentes modulares como ângulos de inclinação ajustáveis (10° - 35°) e comprimentos de trilho personalizáveis permitem adaptação a telhas curvas espanholas, telhas de concreto plano ou híbridos de metal ondulado. Os pés de montagem flexíveis com rotação de 360° acomodam superfícies irregulares.
O sistema está em conformidade com as normas UL 2703, IEC 61215 e AS/NZS 1170.2 para testes de cargas de vento. As certificações de terceiros incluem a TÜV Rheinland para resistência mecânica e a resistência à pulverização de sal ISO 9227.
Sim, disponibilizamos o serviço de design de sistema preliminar gratuito e fornecemos amostras complementares sem custos para validar os parâmetros de projeto e garantir a compatibilidade e a satisfação antes da produção em larga escala.
