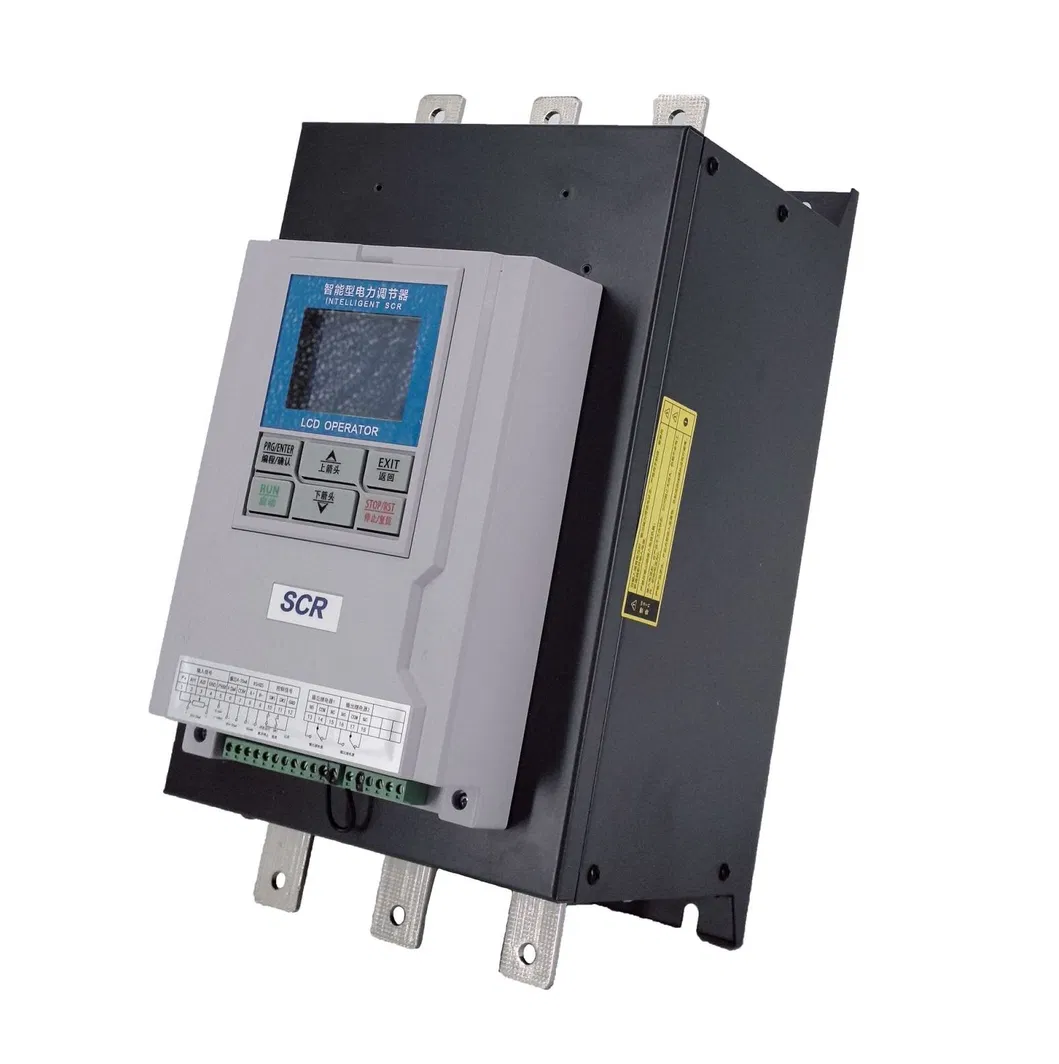

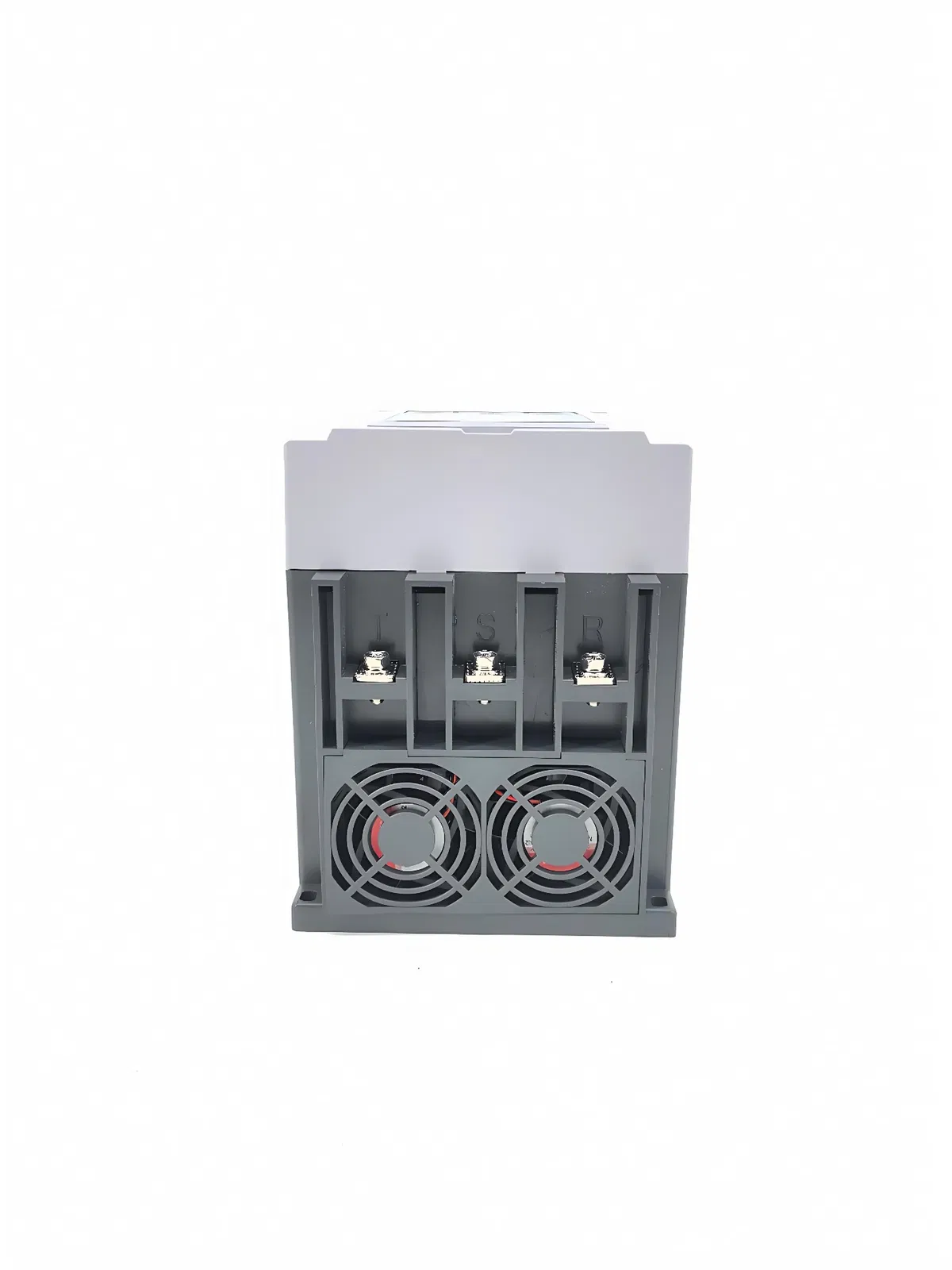

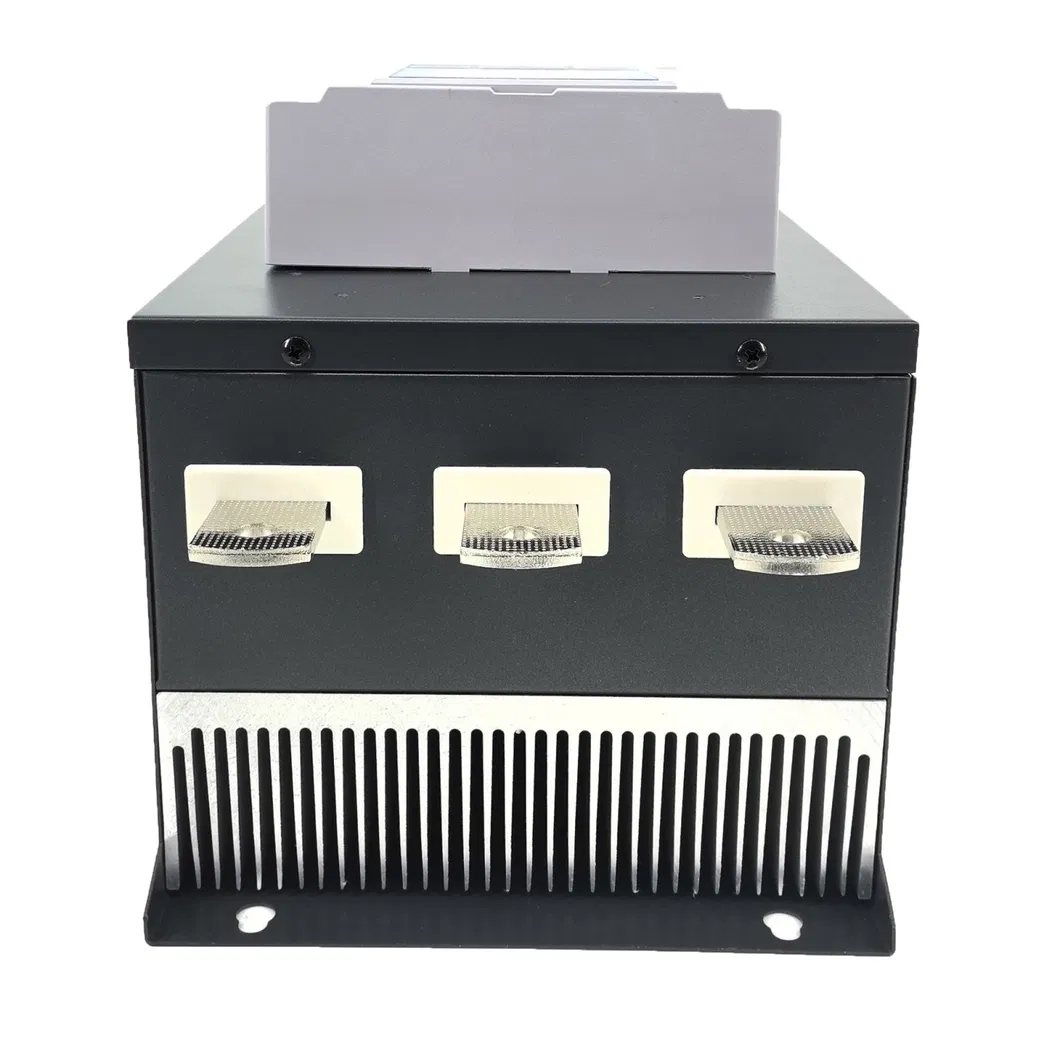

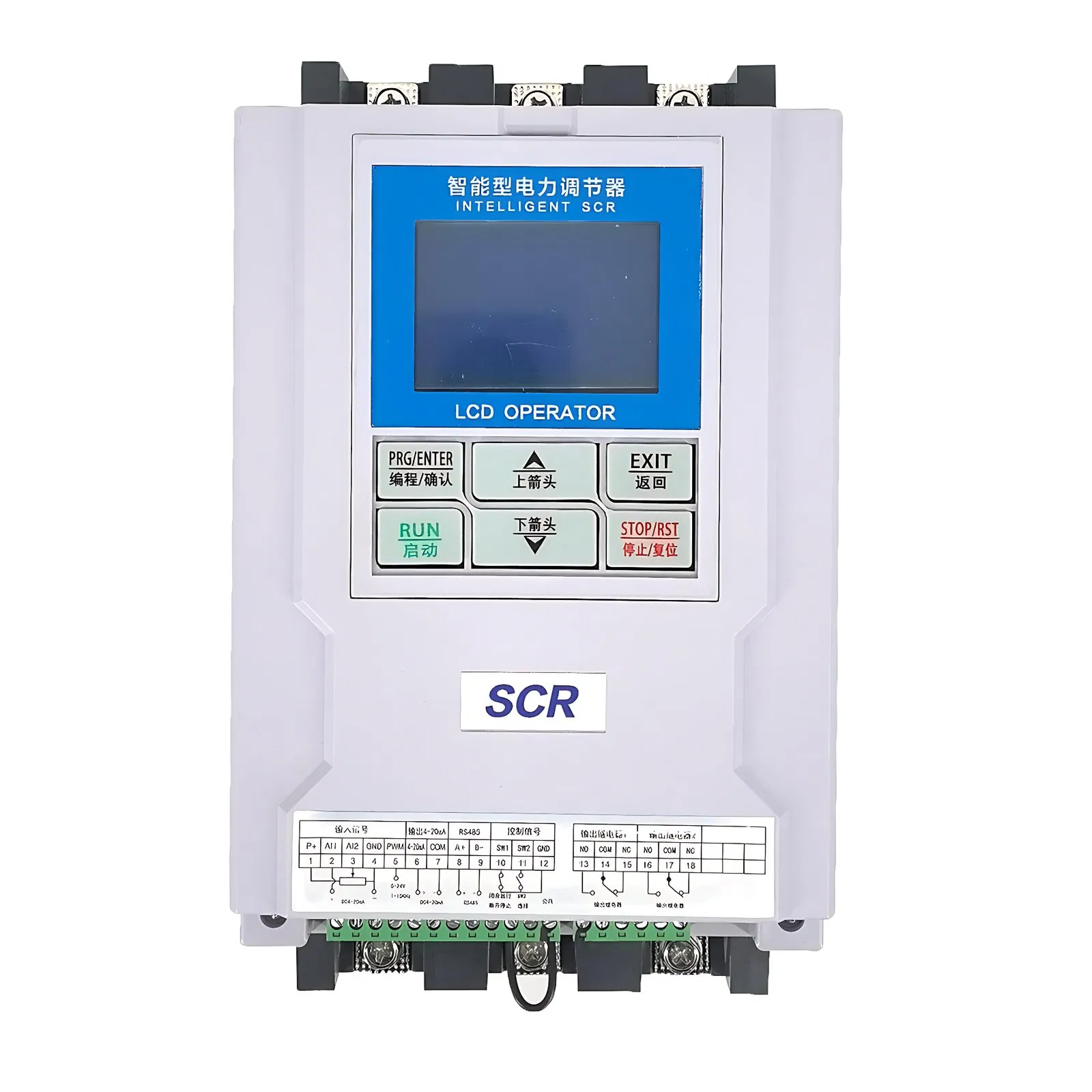

Sistema de controlo industrial | regulador de potência SCR para aquecedor & Carga resistiva
Porquê escolher o nosso regulador de potência
Modos de controlo de múltiplas funções
Modo de controlo de potência constante
Modo de controlo de corrente contínua
Modo de controlo de circuito aberto
Alterne o modo de controlo de passagem zero
Várias funções de proteção
Protecção do faseloss da fonte de alimentação e sobreaquecimento do radiador
Proteção contra sobrecorrente de carga
Proteção contra desequilíbrio de corrente trifásica
Várias funções de proteção prolongam a vida útil

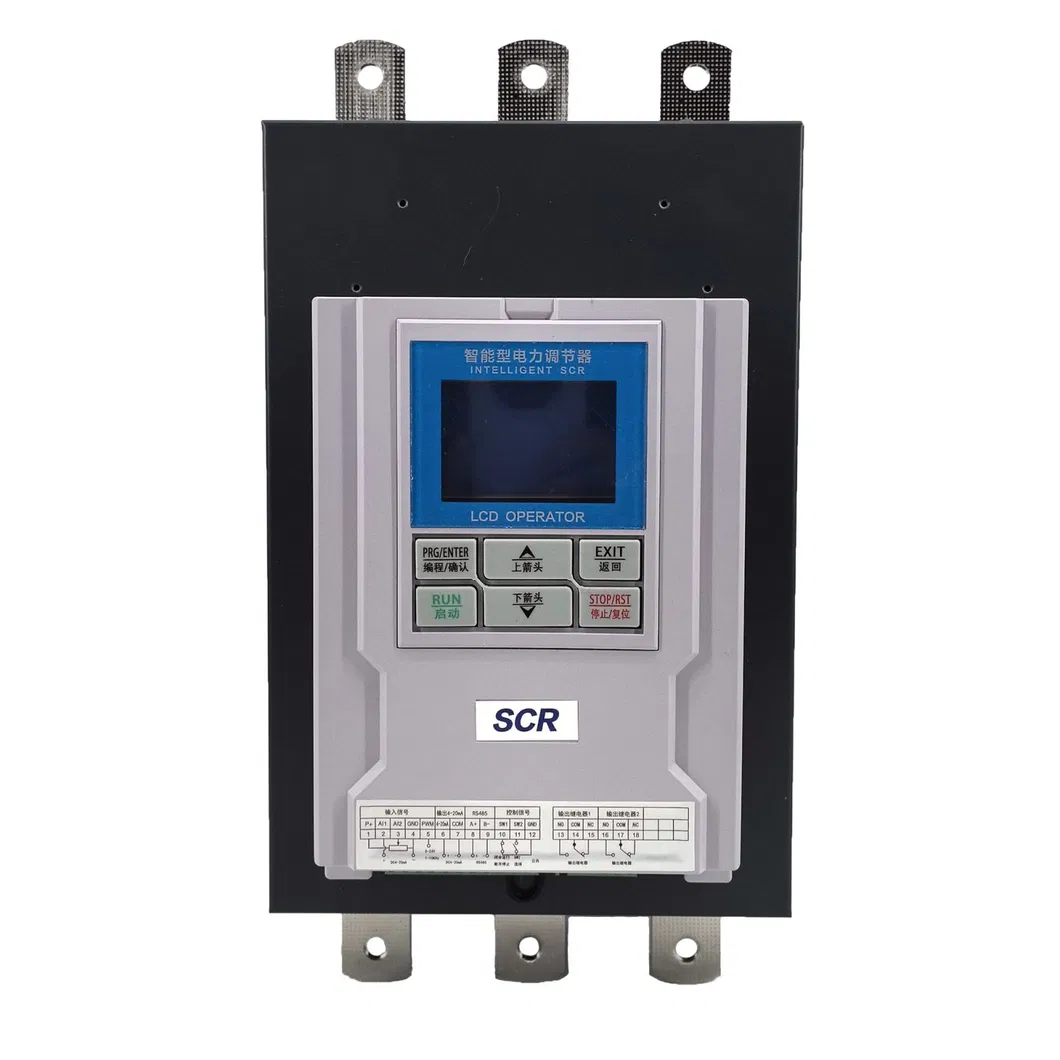

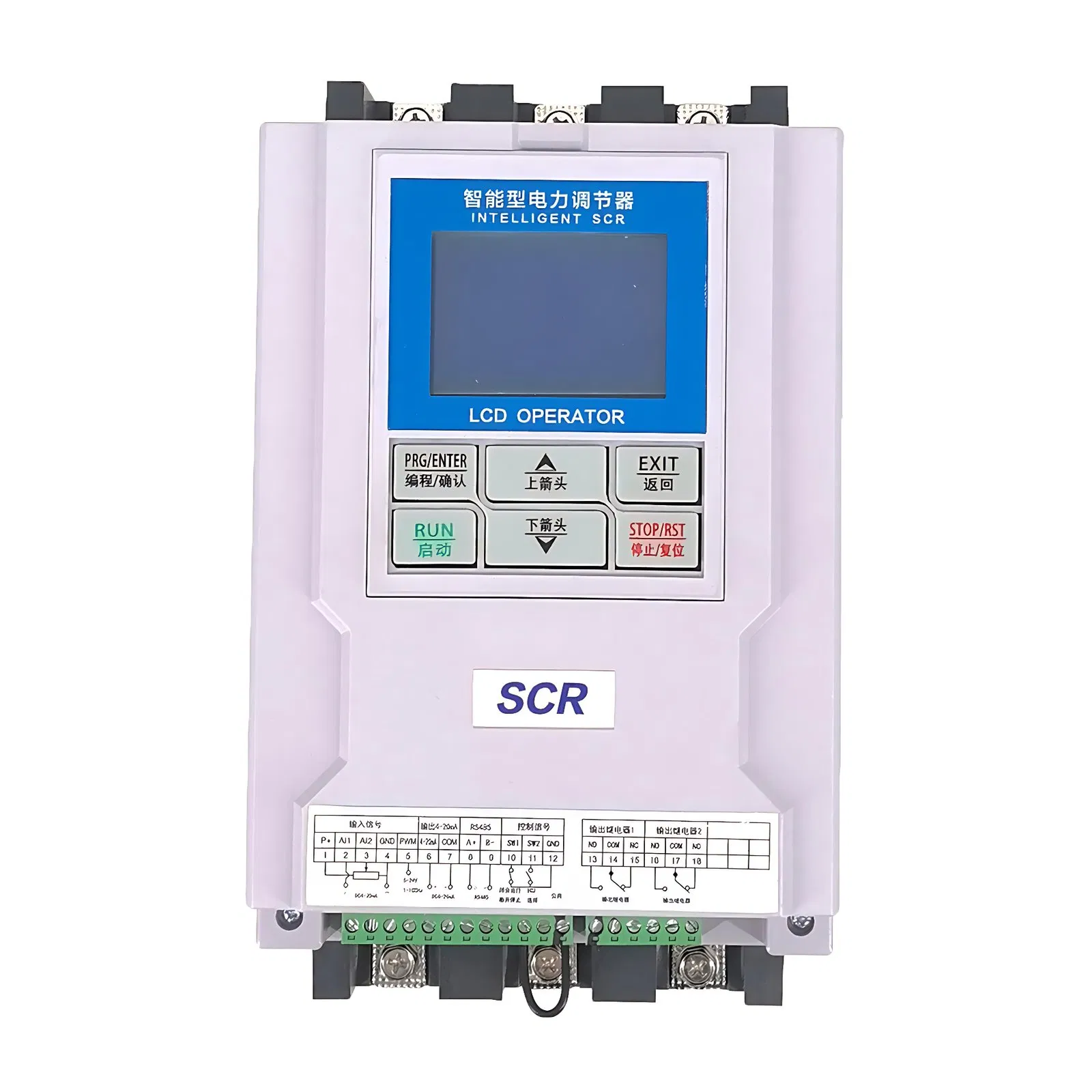

Ecrã grande
Visor LCD
Monitorização em tempo real do estado de trabalho actual
Pós-venda
Orientação tecnológica profissional um-para-um

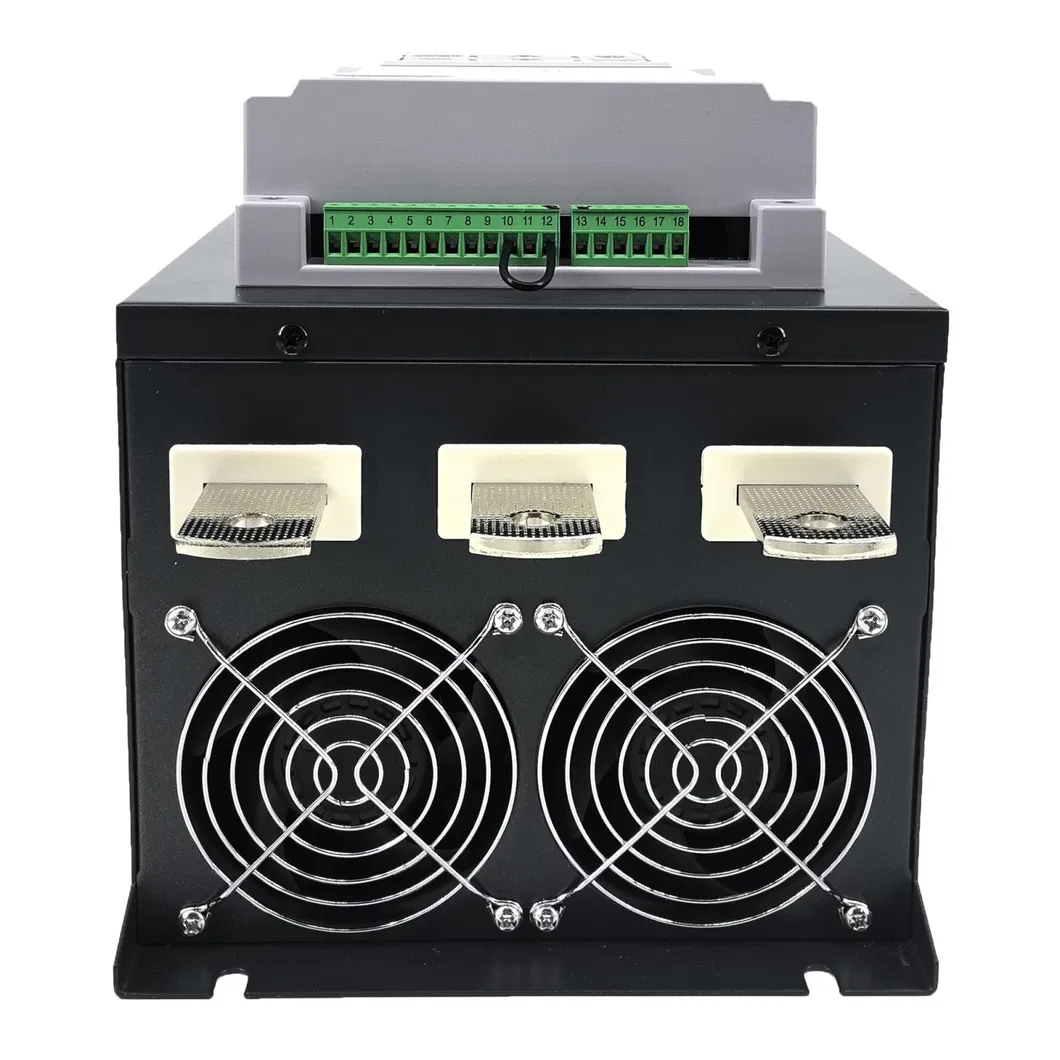

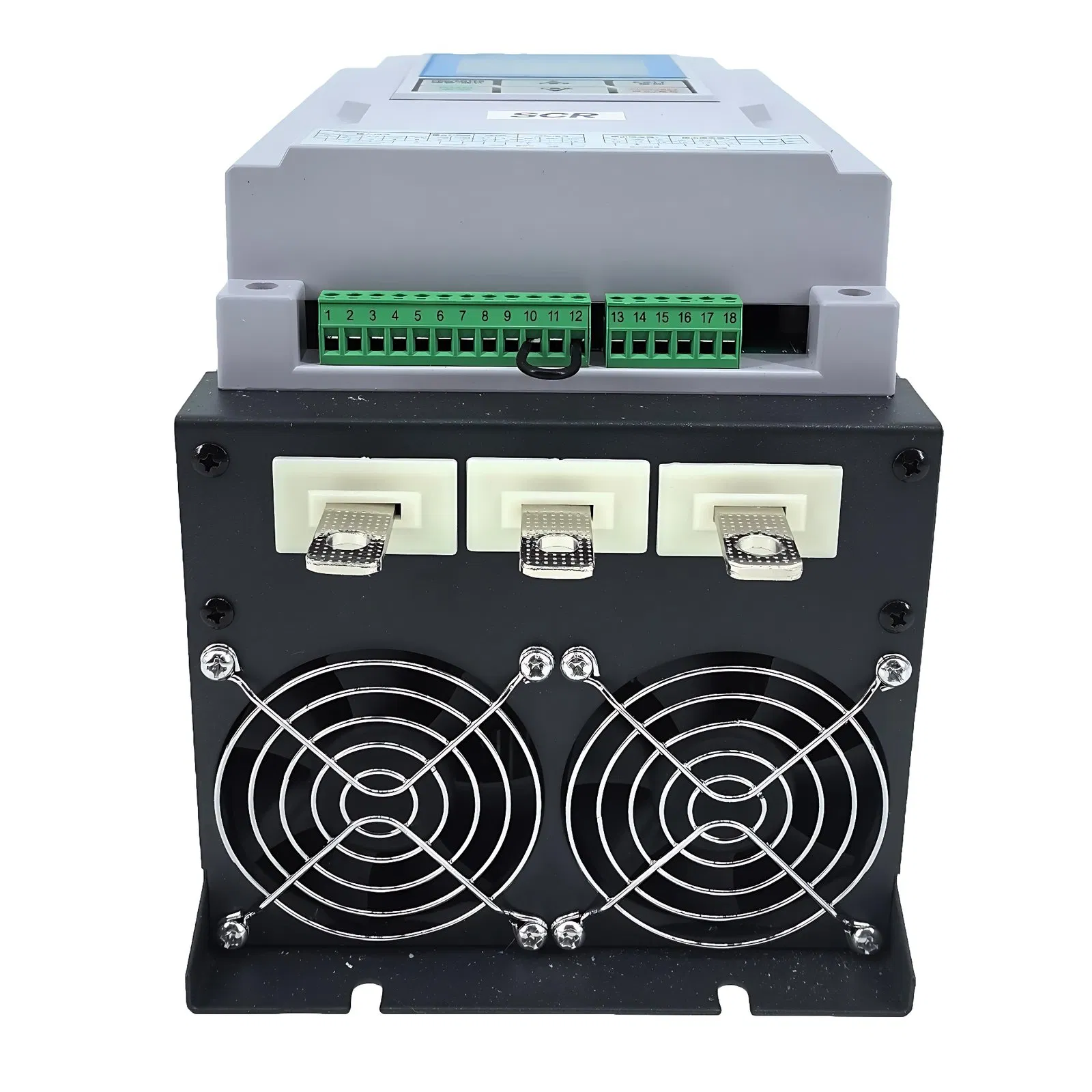

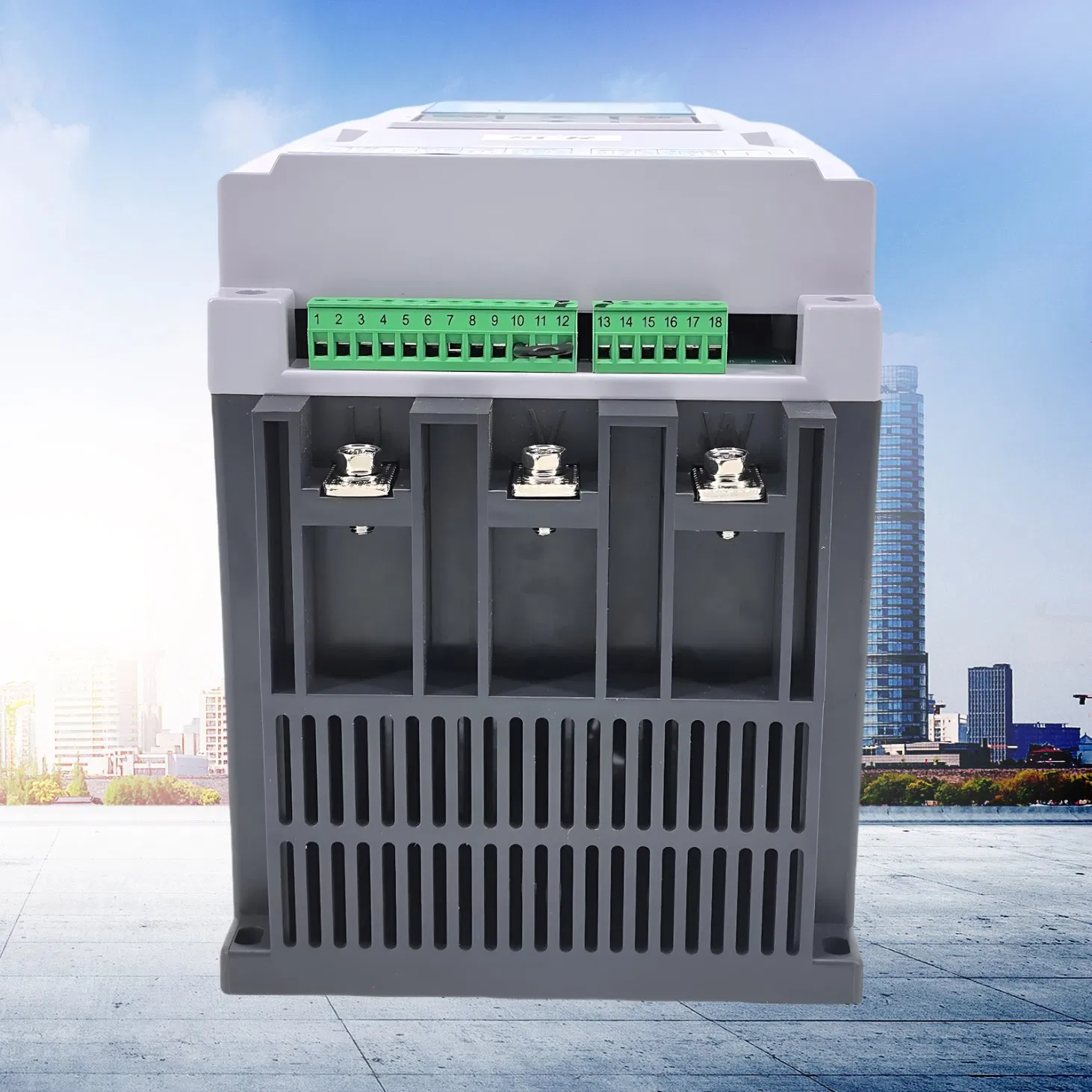

NO
Marca
Descrição funcional
1
P E P E
Alimentação de referência de 5V: Referência de alimentação para potenciómetros externos
2
AI1
Entrada analógica de corrente port1: DC0 ~ 20mA / 4-20mA (impedância 125Ω), com GND para formar um loop de entrada.
3
AI2
Porta de entrada analógica de tensão 2: 0 ~ 5V / entrada de potenciômetro / DC0 ~ 10V e GND formam o circuito de entrada. 0 ~ 5V/10V não requer ligar P.
4
GND
Terra comum do sinal: Terminal negativo do sinal analógico, terminal comum do sinal do interruptor.
5
PWM
Sinal analógico, porta de entrada PWM.
6
Saída 4-20mA
Saída analógica de 4-20 mA.
7
COM
Saída de 4-20 mA -
8
A
Porta de comunicação RS485 (A+)
9
B
Porta de comunicação RS485 (B-)
10
SW1
Terminal de controlo de arranque/paragem externo: SW1 e GND constituem o arranque/paragem. Quando fechados, o regulador funciona.
11
SW2
Selecção da porta de entrada analógica: SW2 e GND, fechados para seleccionar porta 2; desconectados para porta padrão.
12
GND
Terra comum do sinal: Terminal negativo do sinal analógico, terminal comum do sinal do interruptor.
13
NO
Relé de saída 1: Configurado pelo menu (função A07). Sinal de saída ou alarme de falha. Capacidade de carga: 240V CA/5A, 24V CC/5A. NA: Normalmente aberto, NF: Normalmente fechado.
14
COM
15
NC
16
NO
Relé de saída 2: Configurado pelo menu (função A08). Sinal de saída ou alarme de falha. Capacidade de carga: 240V CA/5A, 24V CC/5A. NA: Normalmente aberto, NF: Normalmente fechado.
17
COM
18
NC
19
L
Fonte de alimentação externa de CA 220V
20
N
Fiação básica de aplicação: Sinal positivo de entrada de controle de 4 ~ 20mA para o terminal 2 AI1, negativo para o terminal 4 ligação à terra. Os terminais 10 e 12 de arranque foram ligados de fábrica (alimentação predefinida no arranque). Se necessitar de instalar um interruptor de arranque no armário de controlo, pode configurar os terminais 10 e 12 como um interruptor.
Aviso de segurança
Recomenda-se a utilização da função de saída de alarme do condicionador de potência durante a concepção da cablagem eléctrica. O condicionador de energia para a carga e a fonte de alimentação possui uma função de alarme perfeita; em caso de anomalia, o alarme será emitido imediatamente.

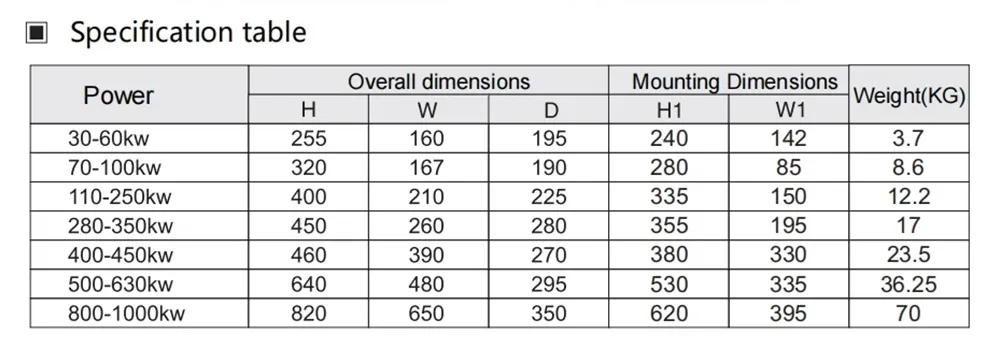

Parâmetros do Produto

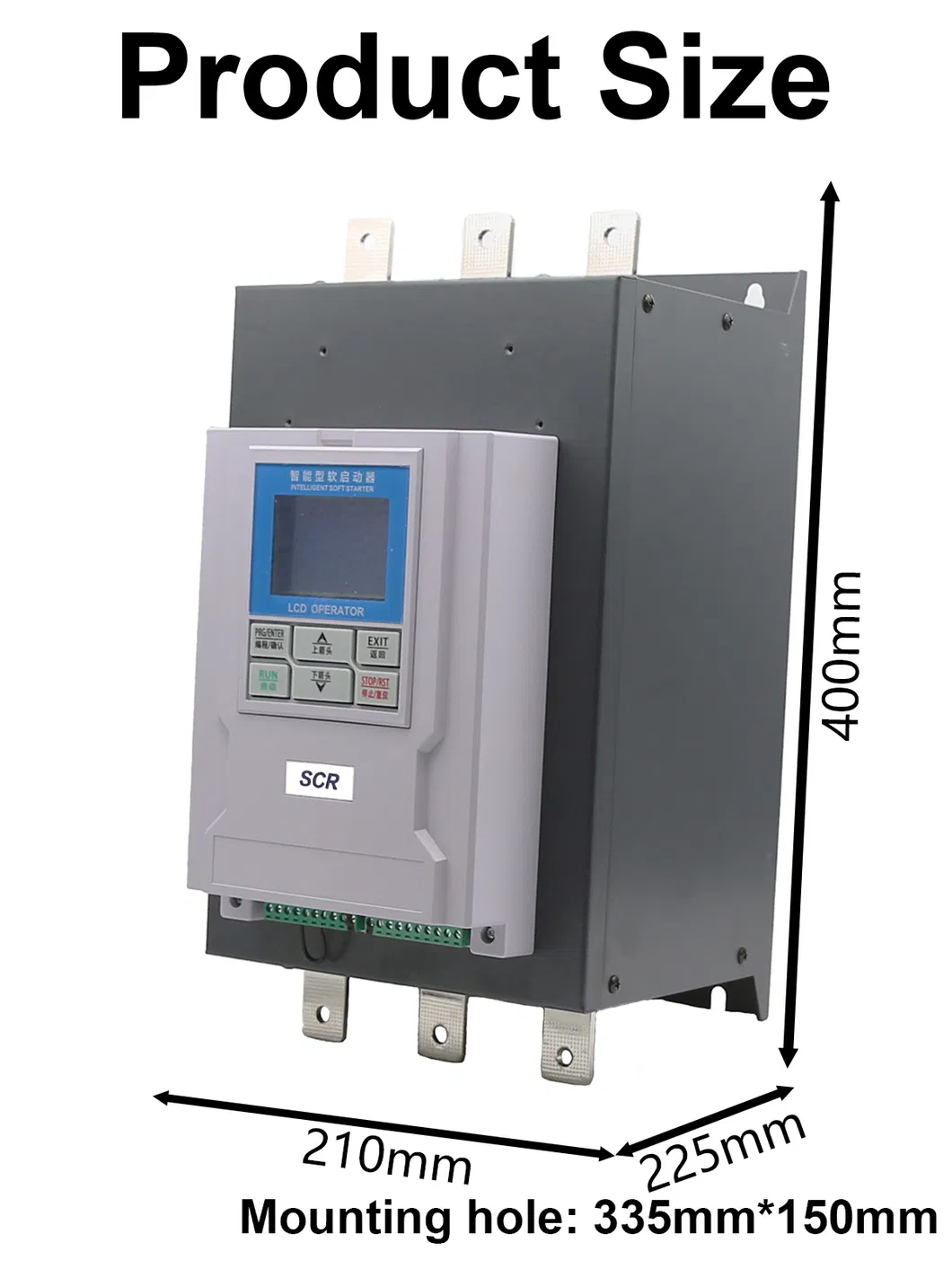

SELECÇÃO DE POTÊNCIA: 16KW até 500KW
Instruções de Instalação

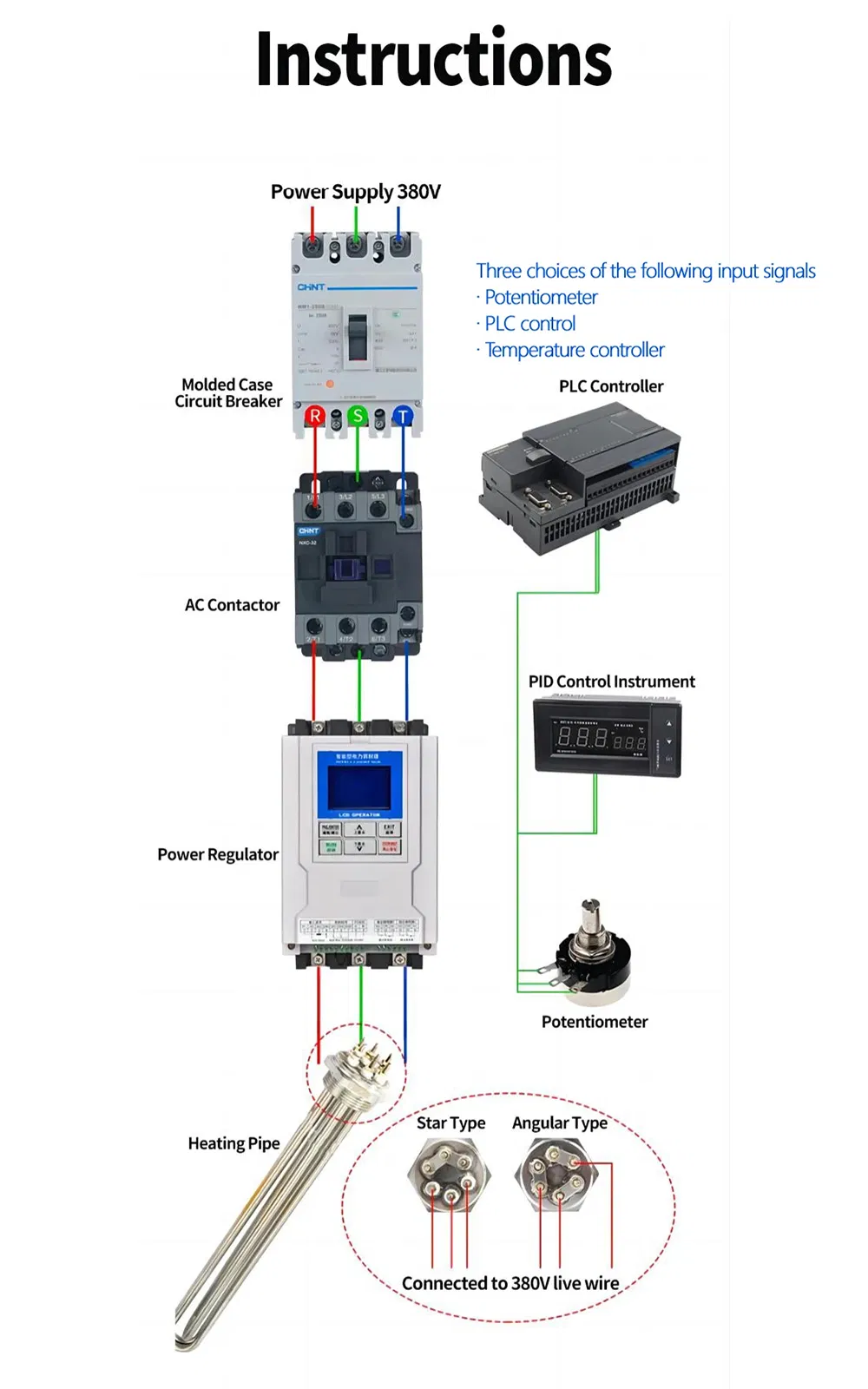

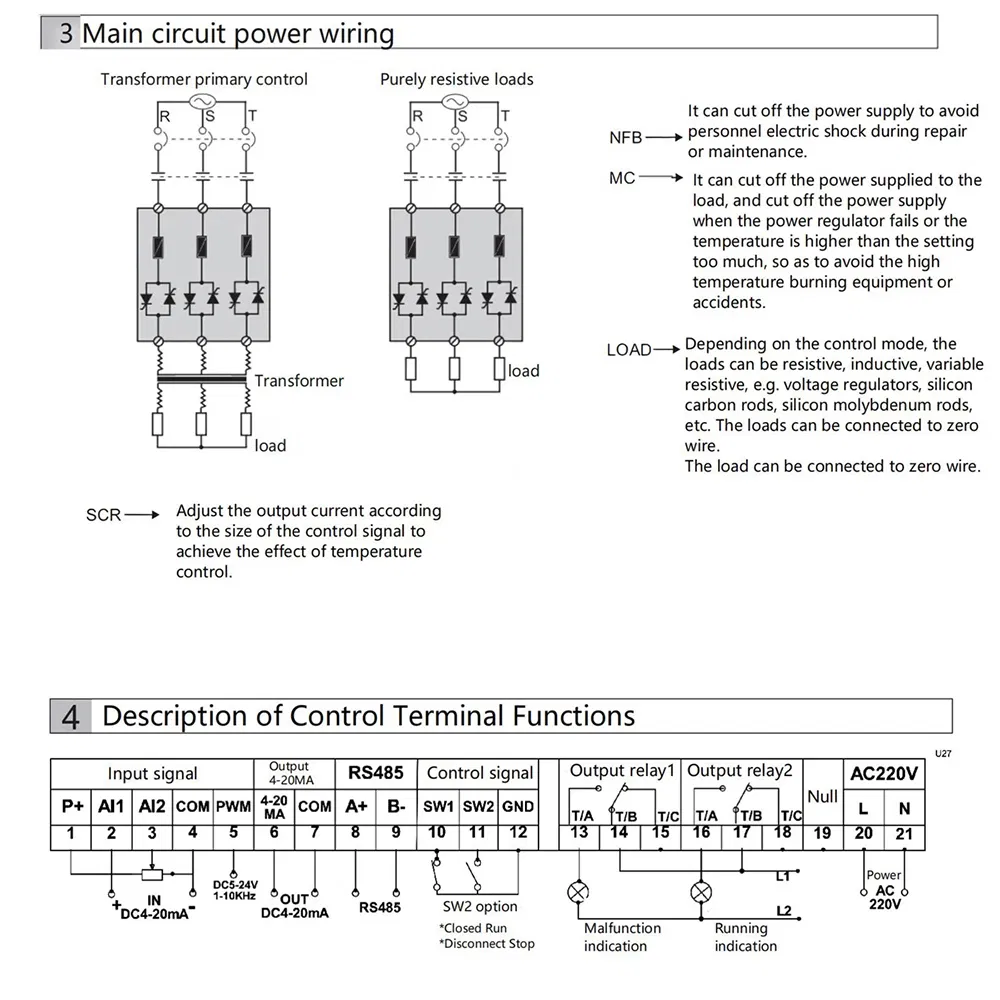

Diagrama da cablagem de controlo do aquecedor de SCR

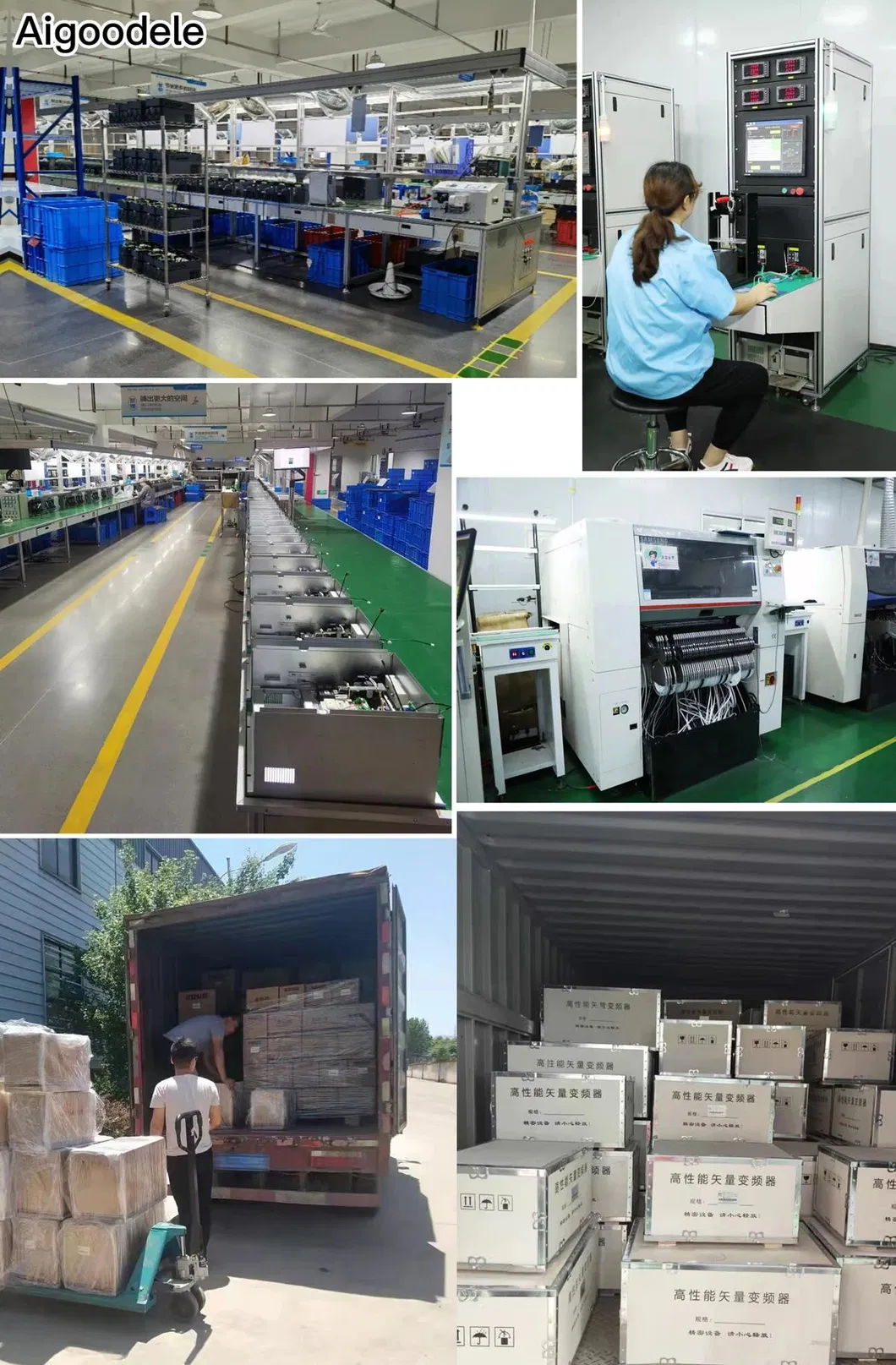

Perfil da Empresa
Somos uma empresa de alta tecnologia que integra a produção, as vendas e o serviço. Os nossos principais produtos são o controlo do aquecedor SCR, o conversor de frequência (VFD), o arrancador suave (LSRQ), o relé de estado sólido (SSR), o regulador de tensão de estado sólido (LSCR), rectificadores de alta potência, etc. (KP, ZP, MTC, MDS, MDQ, MDC, MDK, ETC.).
Estes produtos têm sido amplamente utilizados em energia, petróleo, metalurgia, indústria química, construção, plásticos, têxtil, abastecimento de água, fabricação de papel, mineração, impressão e muitos outros campos industriais. Além disso, nossos produtos não só têm bom desempenho no mercado interno, como também foram exportados para dezenas de países e regiões da Ásia, África, Europa e outros continentes, conquistando amplo reconhecimento internacional. Esperamos cooperar com todos os clientes, dar as boas-vindas à sua orientação e sugestões e trabalhar em conjunto para criar um futuro mais brilhante.
PERGUNTAS FREQUENTES
Q1. Posso obter algumas amostras?
Sim, a encomenda de amostra está disponível para verificação de qualidade e teste de mercado. No entanto, é necessário pagar a taxa de amostra e o custo de envio.
Q2. Quanto tempo demora o vosso tempo de entrega?
Geralmente demora 2 a 3 dias para itens em stock, e a produção em massa normalmente necessita de 1 a 2 semanas.
Q3. Quais são as suas condições de pagamento?
Normalmente, aceitamos todos os tipos de condições de pagamento, tais como T/T, L/C, Western Union e numerário.
Q4. Quais são os termos de garantia?
Oferecemos 12 meses de garantia para todos os nossos reguladores de potência e equipamentos.
Q5. Têm os produtos em stock?
Dependendo do seu pedido, possuímos modelos padrão em stock. Alguns produtos especiais e grandes encomendas serão produzidos recentemente de acordo com a sua solicitação.
Q6. Como é que a fábrica faz o controlo de qualidade?
A qualidade é nossa prioridade. Sempre atribuímos a máxima importância ao controlo de qualidade desde o início até ao final da produção. Todos os produtos são totalmente montados e testados antes do envio.
