Informação Básica
N ° de Modelo.
Test System
Âmbito de massa
> 20.000 kg
Tipo
sistema de teste de transformador de potência
Exibição
software de pc exibição
Controle
Controle de computador
Peso
depende da situação específica
objeto de teste
transformadores de potência / transformadores de distribuição
aquisição de dados
aquisição de dados de alta velocidade em múltiplos canais
protecção
operação isolada da rede / proteção de intertravamento
controlo de fase
sequência de fase de saída configurável (opcional)
normas
iec 60076 / iec 61439 / iec 60947
Descrição de Produto
PTTS - SISTEMA DE TESTE DO TRANSFORMADOR DE CORRENTE
O sistema de teste da linha de produção do transformador é uma plataforma de teste integrada de alto nível que integra logística automatizada, controle inteligente, gerenciamento de dados e conformidade com os padrões. Seguindo o conceito de operação da linha de montagem, divide o processo de teste de transformadores em várias estações de teste especializadas. Através de dispositivos de comutação automatizados e controlo de gestão digital, consegue testes sem pessoal ou minimamente tripulados, melhorando significativamente a eficiência dos testes, a precisão dos dados e a segurança operacional.
| PTTS |
| Item de teste |
Padrão |
| Teste de carga/sem carga do transformador |
IEC60076-1 |
| Teste de Tensão induzida do transformador |
IEC60076-3 / IEC60270 |
| Teste de aumento da temperatura do transformador |
IEC60076-2 |
| Teste de tensão aplicada |
IEC60076-3 |
| Teste de tensão de impulso |
IEC60076-4 |
| Classe de transformador |
66 kV |
110 kV |
220 kV |
500 kV |
| Fonte de alimentação |
500 kVA |
1000 kVA |
1500 kVA |
1800 kVA |
| Transformador de aumento |
1000 kVA |
2000 kVA |
3000 kVA |
4000 kVA |
| Banco do condensador |
10 MVar |
40 MVar |
100 MVar |
180 MVar |
| Gerador de tensão de impulso |
600 kV |
800 kV |
1600 kV |
2400 kV |
| 60 kJ |
80 kJ |
160 kJ |
240 kJ |
| Transformador de teste AC |
200 kV |
300 kV |
300 kV |
300 kV |
| 1A |
1A |
1A |
1,5A |
Testes de rotina:
- Medição da resistência do enrolamento de corrente contínua.
- Medição da relação de tensão e verificação da relação do vetor de tensão.
- Medição da perda de sem carga e análise de harmónicos de corrente de corrente sem carga.
- Medição da perda de carga e impedância de curto-circuito.
- Cálculo da perda total, impedância, regulação e eficiência.
- Operação do trocador de toque e medição da resistência de isolamento.
- Teste de resistência à tensão CA e teste de tensão AC induzida com descarga parcial.
- Medição do factor de potência de dissipação (TAN o) e da capacitância.
- Teste do transformador de corrente da bucha (BCT).
Testes de tipo:
- Teste de aumento da temperatura.
- Teste de impulso de iluminação e comutação.
- Teste do nível sonoro.
Testes especiais:
- Análise da resposta da frequência de varrimento.
- Testes de descarga parcial.
- Análise de gases dissolvidos (DGA).
Principais características:
- Plataforma integrada para testes de rotina e tipo de transformadores.
- Configuração modular, fácil de expandir e personalizar.
- Comutação e sequenciação automática para simplificar o fluxo de trabalho.
- Controlo centralizado baseado em PLC com registo de dados e saída de relatórios.
- Medição de alta precisão e desempenho de teste estável.
- Intertravamentos de segurança multinível para operação segura de alta tensão.

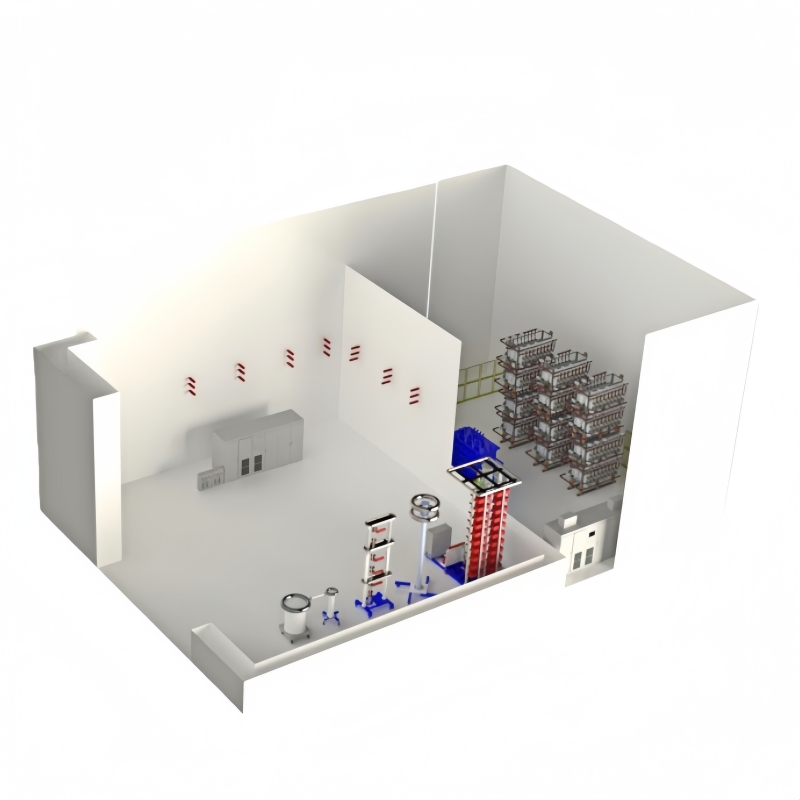

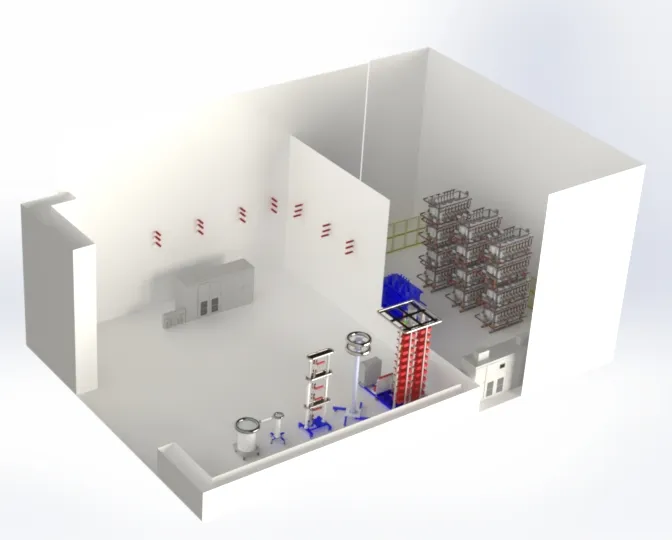

Configuração e aplicação do sistema
Nossa Missão
Impulsionar o progresso nos testes de alta tensão através da inovação, salvaguardar a segurança energética com precisão e fiabilidade e capacitar o desenvolvimento sustentável da infra-estrutura energética global.
A nossa visão
Liderar a revolução nos testes de alta tensão com tecnologias inovadoras, salvaguardando a segurança energética global e um futuro sustentável.
Serviços Especializados GIS / AIS

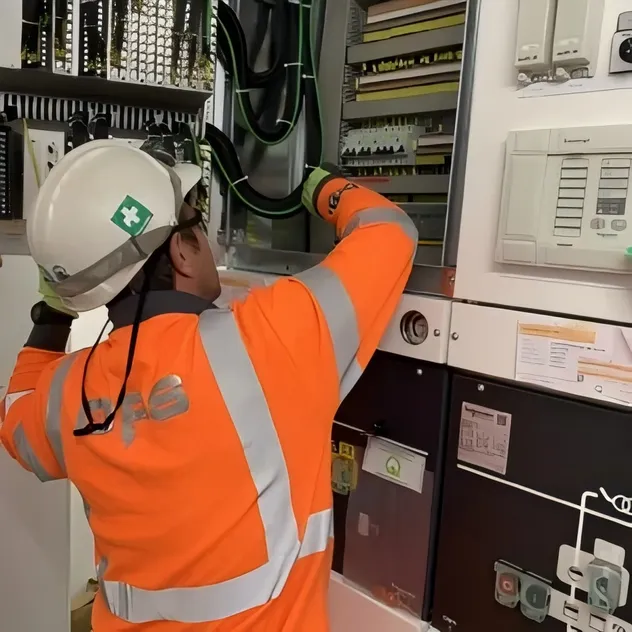

Profissionais especializados de GIS
Os nossos técnicos com formação fornecem diagnósticos precisos, reparações rápidas e recuperação fiável do sistema GIS.

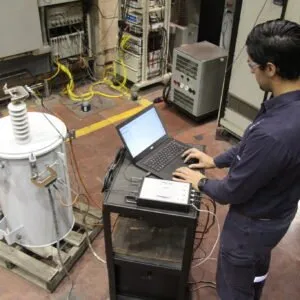

Equipado com ferramentas completas
Equipadas com ferramentas de precisão como kits de manuseamento SF6, bombas de vácuo, detectores e EPP com certificação de segurança, as nossas equipas garantem uma manutenção segura e precisa.
Instalação abrangente
Profissionais treinados lidam com todos os aspectos dos serviços GIS/AIS, incluindo ereção, desmontagem, testes, comissionamento, paradas, e retrofits com eficiência e especialização.
PERGUNTAS FREQUENTES (FAQ)
Como é a qualidade do produto?
Somos fabricantes, por isso podemos garantir preços preferenciais e altos padrões de qualidade em todos os nossos equipamentos de teste.
Quanto tempo demora para obter uma cotação de preço?
Normalmente, fornecemos a cotação no prazo de 6 horas após a receção do seu pedido de informações. Se for um caso muito urgente, por favor contacte-nos para tratarmos com prioridade.
Quais são os termos de entrega aceitos?
Aceitamos termos como EXW, FOB, CFR, CIF, entre outros. Selecione a opção que for mais conveniente e económica para o seu transporte.
Como é fornecido o suporte em caso de dificuldades na utilização?
Fornecemos o manual de funcionamento do equipamento, vídeos explicativos e formação remota através de videochamada. Se necessário, os engenheiros poderão prestar assistência presencial.
Qual é o tempo de entrega para a produção?
Isso depende da quantidade da encomenda e do tipo de produto. Para itens normais, geralmente o prazo é de 3 dias úteis. O tempo de trânsito logístico costuma ser de 5 a 7 dias.
Como funciona o processo de envio?
Para a maioria dos nossos clientes, fornecemos um serviço de entrega porta-a-porta, necessitando apenas que o cliente realize os procedimentos de desalfandegamento de importação e o pagamento das taxas aduaneiras aplicáveis.
