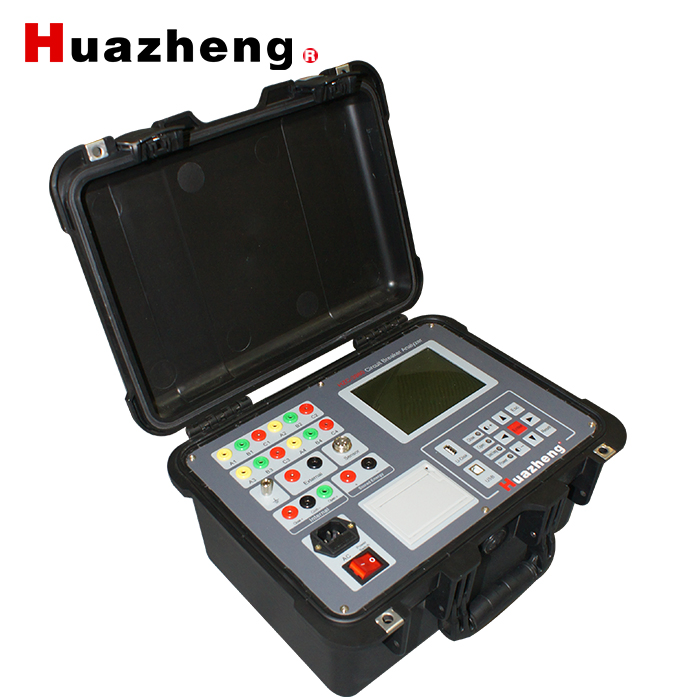

Visão Geral - Informação Básica
N ° de Modelo.
HZC-3980
Max Diâmetro da peça
<500 milímetros
Massa da peça de trabalho
<900 kg
Tipo
Sistema de teste de disjuntores
Grau de Precisão
1
Exibição
Digital
Peso
0-100Kg
Fonte De Energia
AC220V
Potência de entrada
220V±10% 50Hz±10%
Pressão atmosférica
86~106kpa °C
Temperatura
-10~40℃
Humidade
< 80% hr
Resistência de isolamento
>2MΩ
Atual
Intervalo: 20,00a, Resolução: 0,01a
Potência de saída
DC30 ~ 250V ajustável / 20A
MOQ
1
Código HS
9031809090
Capacidade de Produção
500/mês

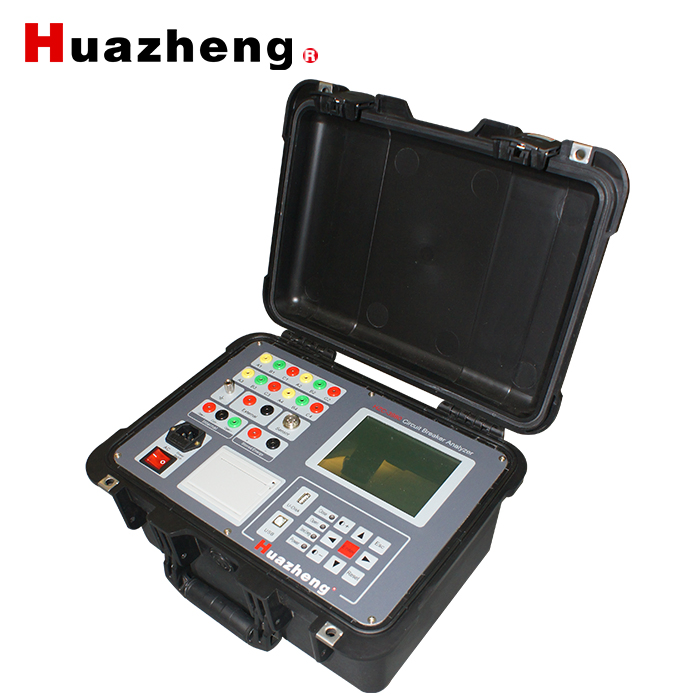

Descrição de Produto
Sistema de teste de disjuntores para análise e colocação em funcionamento de subestações de alimentação
I. Parâmetros Técnicos
1.1 Ambientes de Utilização:
• Potência de entrada: 220V ± 10% | 50Hz ± 10%
• Pressão de ar: 86 ~ 106kpa
• Temperatura: -10 ~ 40ºC
• Humidade: < 80% HR
1.2 Desempenho de Segurança:
• Resistência de isolamento: > 2MΩ
• Resistência dieléctrica: Fonte de alimentação de 1,5 KV no chassi com frequência de trabalho e resistência à tensão de 1 minuto, sem flashover e formação de arco.
Parâmetros Básicos de Medição
a. Tempo: Intervalo de 2500 ms | Resolução de 0,1 ms
Erro de palavra:
• < 250ms: 0.1ms ± 1 palavra
• < 2500 ms: 0.1% ± 1 palavra
• < 25000ms: 0.1% ± 1 palavra
b. Velocidade: Faixa de 20,00m/s | Resolução de 0,01m/s
Erro de palavra: 0-2m/s dentro de ± 0,1m/s ± 1 palavra | 100 ms ou ± 0,2 m/s ± 1 palavra
Tabela de Curso de Disjuntores (Dicas)
| Tipo de Disjuntor |
Alcance (Curso) |
Resolução |
Erro |
| Disjuntor a vácuo |
50,0 mm |
0,1 mm |
1% ± 1 palavra |
| Disjuntor SF6 |
300,0 mm |
1 mm |
| Menos disjuntores a óleo |
600 mm |
1 mm |
d. Corrente: Gama de resolução de 10.00A com precisão de 0,01A.
e. Potência de saída: DC30 ~ 250V digital ajustável / 10A (trabalho instantâneo).

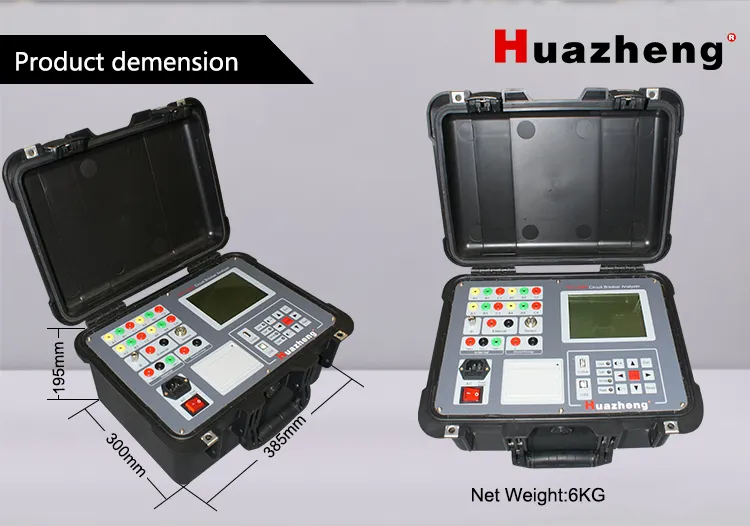

f. Dimensões: 360 mm (C) × 280 mm (L) × 300 mm (A).
g. Peso: 9 kg.
II. Características de Desempenho

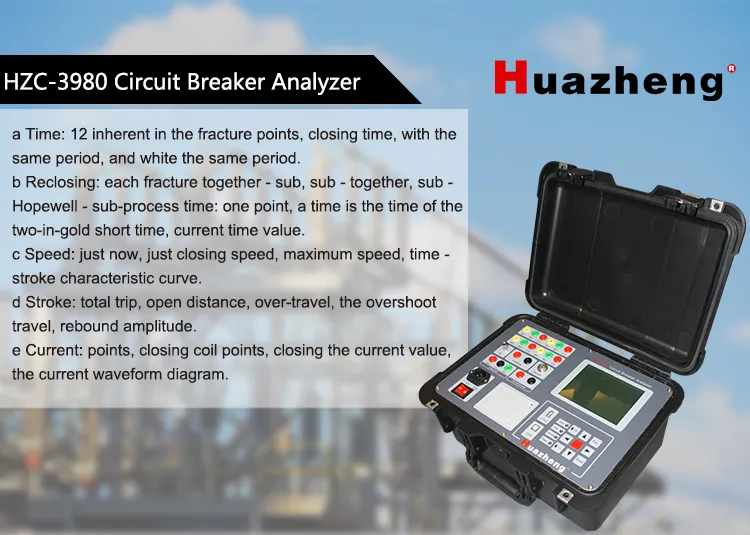

- Tempo: 12 fraturas inerentes aos pontos de abertura e fechamento, com exibição do mesmo período e branco no mesmo período.
- Religamento: Cada fratura junto-sub, sub-junto, sub-junto-sub. Medição de tempos de curto-circuito e valores atuais.
- Velocidade: Medição de velocidade de fechamento, velocidade máxima e curva característica do tempo-curso.
- Curso: Viagem total, distância aberta, deslocamento excessivo, amplitude de ressalto.
- Corrente: Pontos de bobina, fechamento do valor atual e o diagrama de formas de onda correspondente.
- Tensão de funcionamento: Fonte de alimentação ajustável DC30 ~ 250V / 20A para testes automáticos de baixa tensão do disjuntor.
- Compatibilidade Universal: Adequado para testes elétricos em painéis de distribuição SF6, GIS, interruptores de vácuo e propriedades mecânicas de interruptores de óleo.
- Alta Capacidade Anti-bloqueio: Projetado para operar de forma estável em subestações de até 500KV com barramentos carregados.

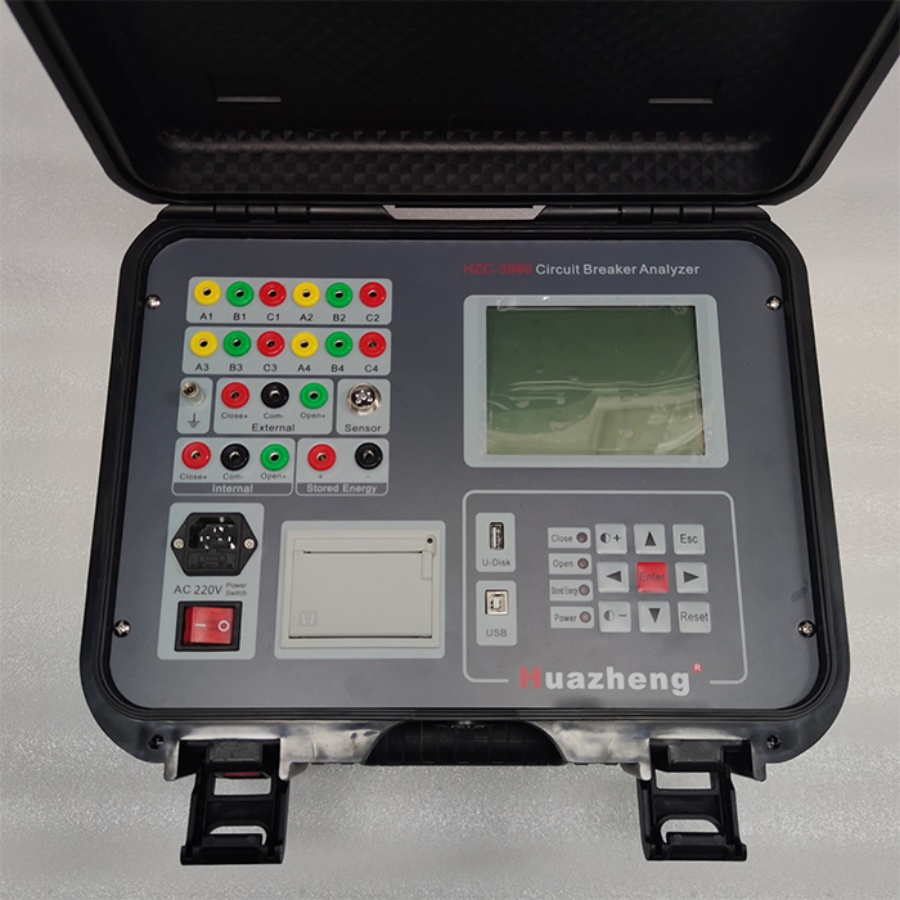

- Interface Moderna: Tela LCD com retroiluminação, ajuste eletrônico de contraste e impressora integrada no próprio painel.
- Software de Análise: Integração com PC para gerenciamento, exportação, análise e emissão de relatórios de teste.
III. Definição de Terminologia
- Tempo de abertura: Tempo decorrido desde a energização da bobina de disparo até a separação física dos contatos.
- Mesmo período: Diferença máxima e mínima no tempo de abertura dentro da mesma fase.
- Ano branco: Diferença máxima de tempo entre a abertura das três fases distintas.
- Velocidade média: Relação do tempo de viagem do contato móvel, calculado ao longo do curso médio de 80% (removendo 10% iniciais e finais).
- Velocidade máxima: O valor de pico medido em intervalos de amostragem de 10 ms durante a operação do contato móvel.
- Definições de velocidade de referência integradas no equipamento:
- Juntos antes dos sub 10 ms (chaves de óleo e SF6)
- Agregar pontos antes e depois de interruptores de óleo
- Tipo LW6 e tipo LW8-35 (Painéis de distribuição SF6)
- 10% à fratura
- Velocidade média padrão
- Aparelhagem LW33-126 SF6
- Juntos antes do sub 10 mm (disjuntor a vácuo de 35KV)
- Juntos antes dos pontos 6 mm (disjuntor a vácuo de 10KV)

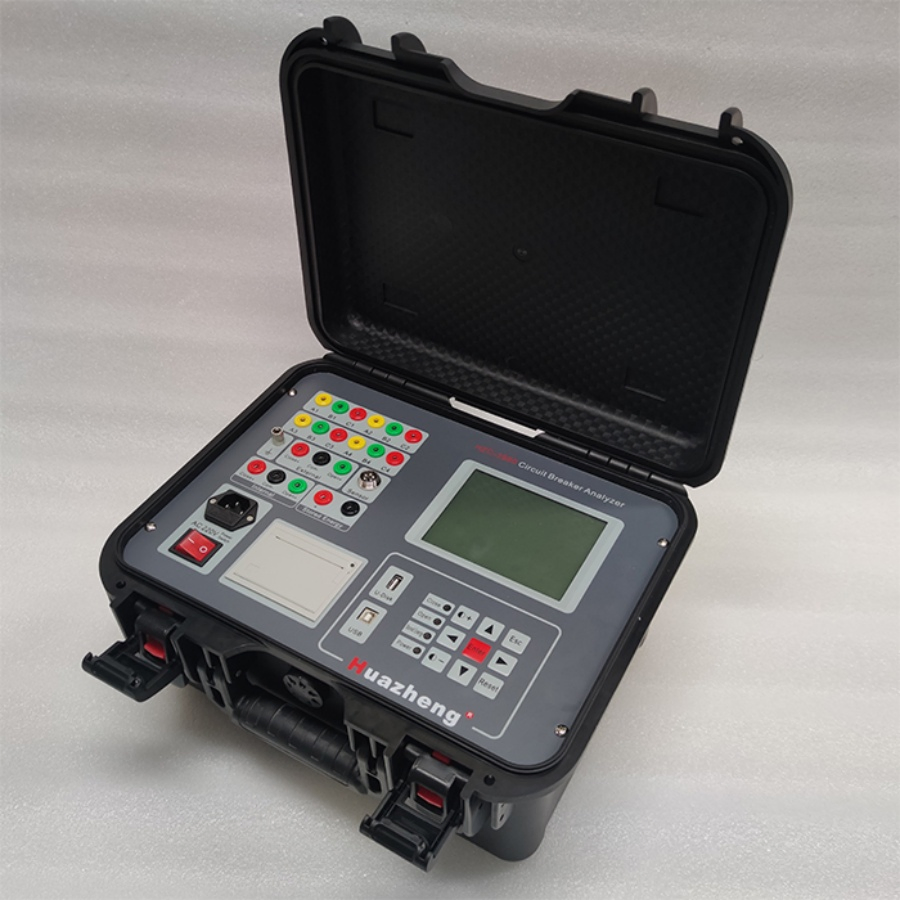

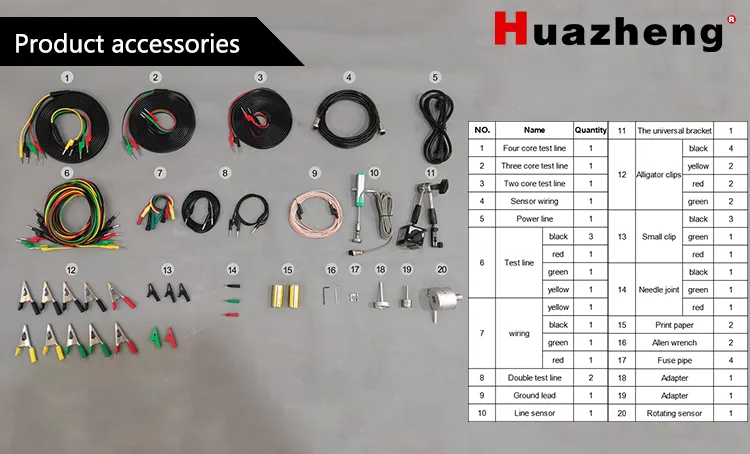

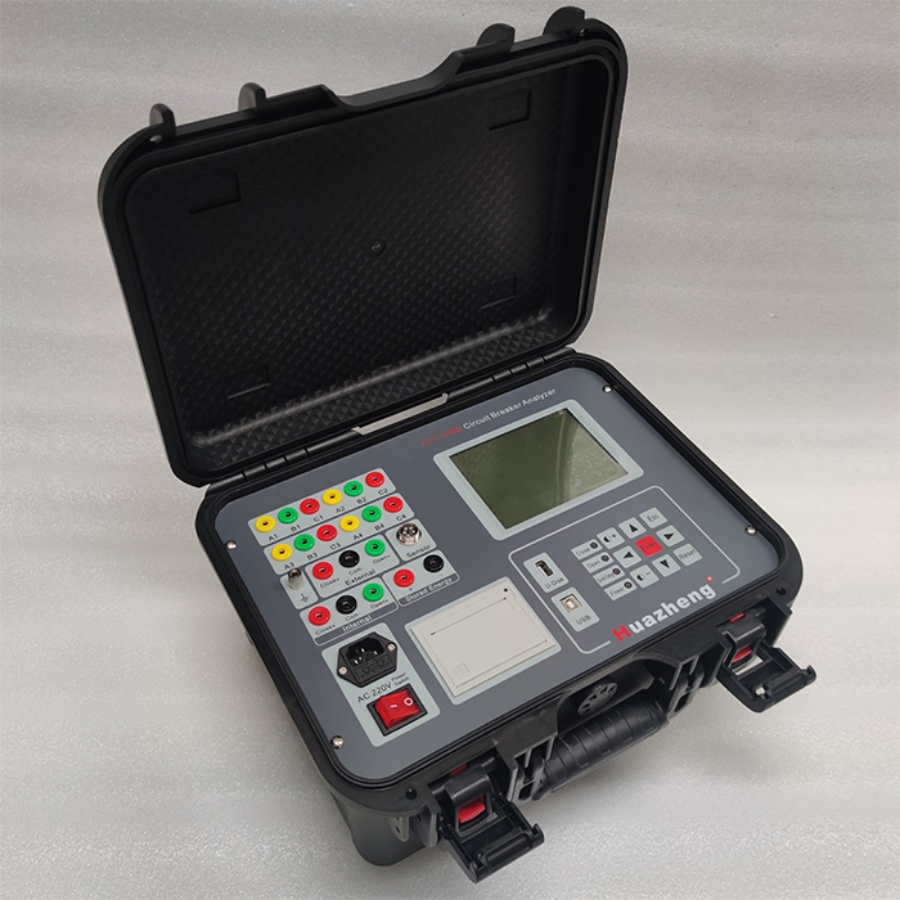

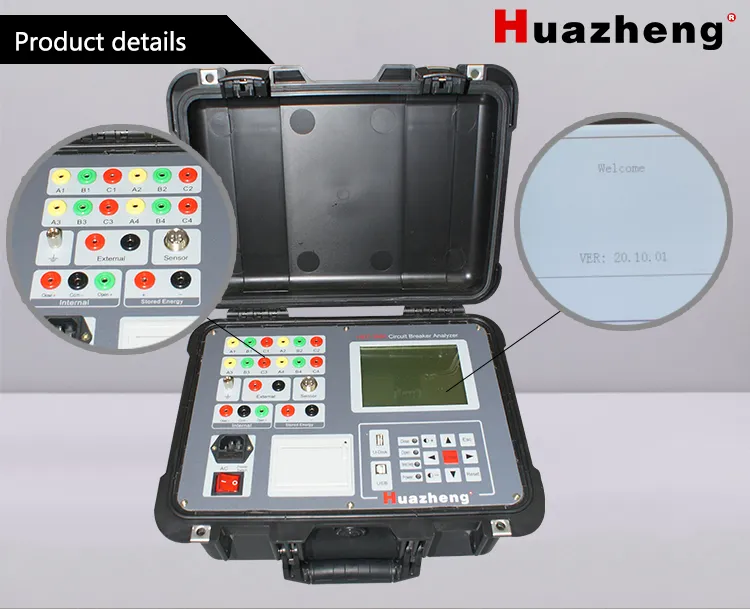

Fotos Detalhadas
Perguntas Frequentes (FAQ)
Qual é a principal função do analisador de disjuntores HZC-3980?
O HZC-3980 é um sistema avançado desenvolvido para medir, analisar e testar propriedades mecânicas e elétricas de disjuntores (a vácuo, SF6 e a óleo) em subestações de energia.
O equipamento pode ser utilizado em ambientes de alta tensão ativos?
Sim. O equipamento possui uma excelente capacidade de proteção anti-bloqueio, permitindo medições e testes precisos mesmo em subestações de 500KV com barramentos energizados.
Quais tipos de parâmetros de tempo o sistema consegue avaliar?
Ele analisa até 12 pontos de fratura simultâneos, registrando o tempo de abertura, tempo de fechamento, sincronismo entre fases (mesmo período e ano branco) e tempo de operação da bobina.
Como funciona a fonte de alimentação regulável do aparelho?
O equipamento possui uma fonte DC digital ajustável integrada que varia de 30V a 250V com capacidade de até 20A (trabalho instantâneo), facilitando a automação dos testes de funcionamento em baixa tensão.
Quais sensores podem ser adaptados ao HZC-3980?
Ele suporta múltiplos tipos de sensores de velocidade, incluindo sensores de movimento linear em linha reta e sensores rotativos, facilitando a montagem física no disjuntor.
Os resultados do teste podem ser impressos ou transmitidos para computadores?
Sim. O equipamento vem com uma impressora térmica integrada para impressão de dados em campo. Além disso, acompanha um software de gerenciamento que permite conectar o instrumento a um PC para análise detalhada e emissão de relatórios profissionais.
