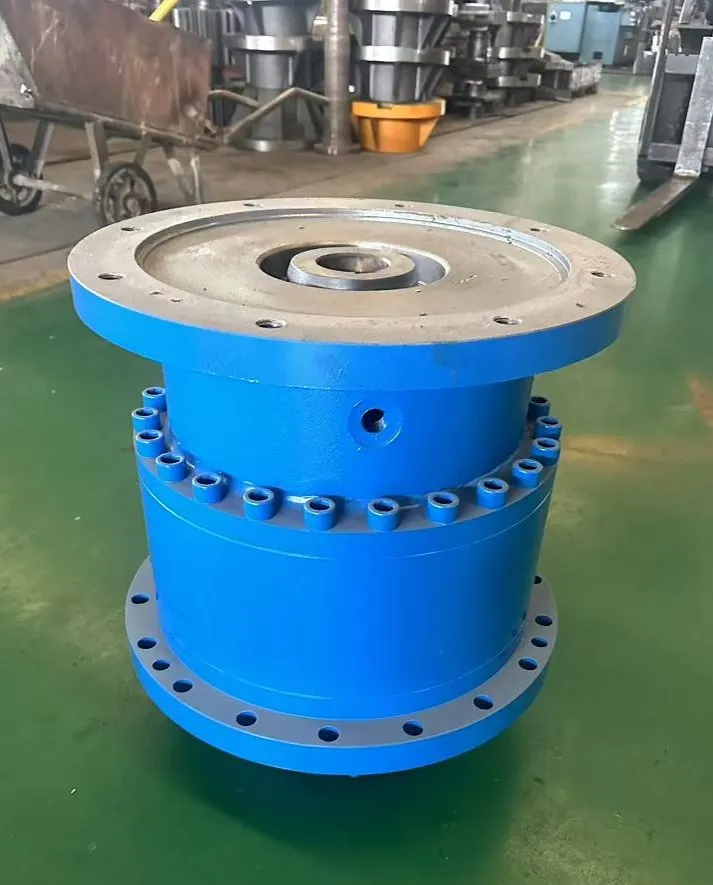

As caixas de velocidades planetárias da série LTZD apresentam um design modular, permitindo a modificação e combinação de acordo com as necessidades do cliente. Utilizam uma transmissão de engrenagem planetária envolvente, utilizando engrenagens internas e externas e separação de potência. As engrenagens são submetidas a um tratamento de carburação e de quentação para alcançar superfícies de elevada dureza e resistentes ao desgaste.
Após o tratamento térmico, todas as engrenagens são retificadas para reduzir o ruído e melhorar a eficiência geral da máquina e a vida útil. Esta série de caixas de velocidades é leve, compacta, tem uma vasta gama de relações de transmissão, elevada eficiência, funcionamento suave, baixo ruído e forte adaptabilidade.
Os redutores planetários oferecem uma gama de relação de redução de 25-4000 r/min e um binário de saída máximo de 2,600,000 Nm, adequado para motores com potência entre 0.4 e 12934 kW. Oferecem várias opções de montagem, incluindo montagem de pé, montagem de flange e montagem do braço de torque, com opções de eixo de saída incluindo eixo sólido e eixo sólido de estria envolvente.
Estes redutores estão disponíveis em várias especificações, com 2 ou 3 fases das engrenagens planetárias e podem ser combinados com diferentes tipos de engrenagens primárias, tais como engrenagens helicoidais, engrenagens cónicas ou uma combinação de engrenagens helicoidais e dentadas. Através da precisão de maquinação de alta qualidade e da análise de elementos finitos da caixa de engrenagens planetárias, a distribuição de carga nas engrenagens planetárias e outras superfícies de contacto é optimizada.

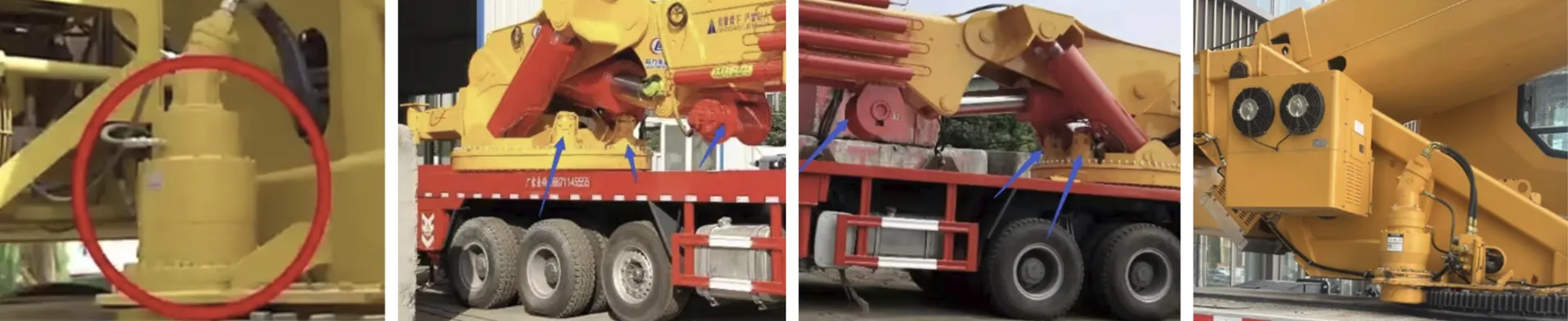

As caixas de redução planetárias são projetadas com alto torque, alta eficiência de partida e transmissão, estabilidade de baixa velocidade, dimensões radiais compactas e baixo ruído. Os principais produtos são os redutores de deslocação, os redutores de elevação e os redutores de oscilação. São amplamente utilizados em gruas de veículos, gruas de rastos, gruas montadas em camiões, gruas marítimas, plataformas de trabalho aéreas, escavadeiras, etc. O redutor do motor rotativo converte o movimento rotativo de baixo torque e alta velocidade em alto torque e baixa velocidade através de um redutor de engrenagem planetária de dois estágios e o emite axialmente.

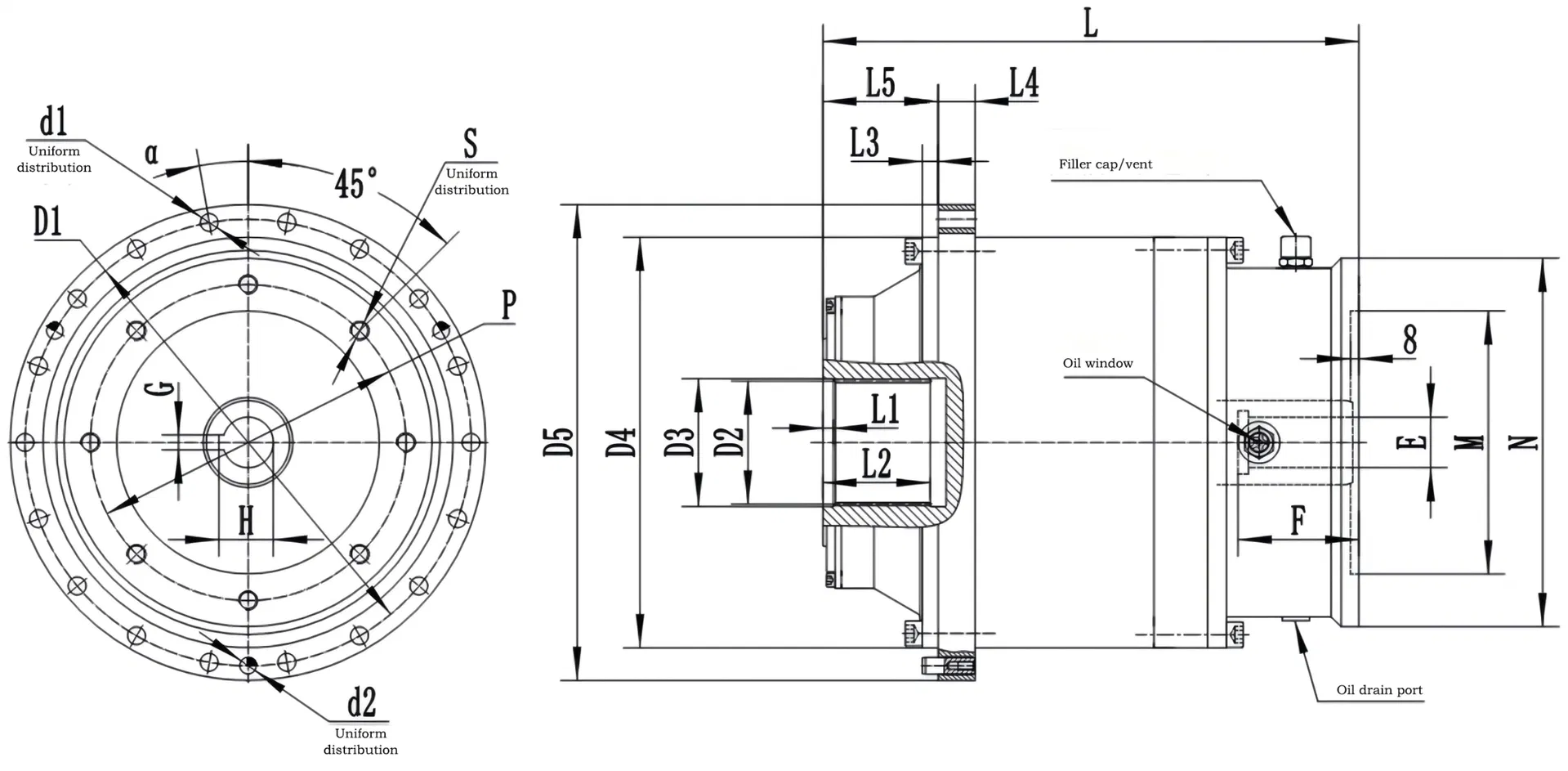

| Especificações/item | LTZD410L | LTZD450L | LTZD490L | LTZD560L | LTZD680L |
|---|---|---|---|---|---|
| d1 | 15 - φ 17.5 | 18 - φ 17.5 | 24 - φ 20 | 24 - φ 26 | 30 - φ 26 |
| α | 0 ° | 10 ° | 7.5 ° | 7.5 ° | 0 ° |
| d2 | 3- φ 16H7 | 3- φ 16H7 | 3- φ 18H7 | – | – |
| D1 | φ 370 | φ 424 | φ 445 | φ 515 | φ 620 |
| D2 | N110x3x35 | N120x3x38 | N140x5x26 | N160x5x30 | N220x5x42 |
| D3 | φ 112H7 | φ 121,5 H7 | φ 142H7 | φ 162H7 | φ 222H7 |
| D4 | φ 340f7 | φ 390f7 | φ 410f7 | φ 460f7 | φ 565f7 |
| D5 | φ 409 | φ 452 | φ 490 | φ 560 | φ 680 |
| L1 | 10 | 10 | 12 | 20 | 20 |
| L2 | 96 | 102 | 110 | 125 | 150 |
| L3 | 18 | 15 | 15 | 23 | 22 |
| L4 | 28 | 35 | 35 | 40 | 40 |
| L5 | 95 | 109.5 | 100 | 125 | 150 |
| E | φ 42E7 | φ 48E7 | φ 55E7 | φ 60E7 | φ 60F7 |
| F | 115 | 115 | 115 | 150 | 150 |
| G | 12 | 14 | 16 | 18 | 18 |
| H | 45.3 | 51.8 | 59.3 | 64.4 | 64.4 |
| M | φ 250F7 | φ 250F7 | φ 300F7 | φ 350F7 | φ 350F7 |
| N | φ 350 | φ 350 | φ 400 | φ 450 | φ 450 |
| P | φ 300 | φ 300 | φ 350 | φ 400 | φ 400 |
| S | 4-M18 | 4-M18 | 4-M18 | 8-M18 | 8-M18 |
| L | 500 | 509.5 | 630 | 670 | 735 |

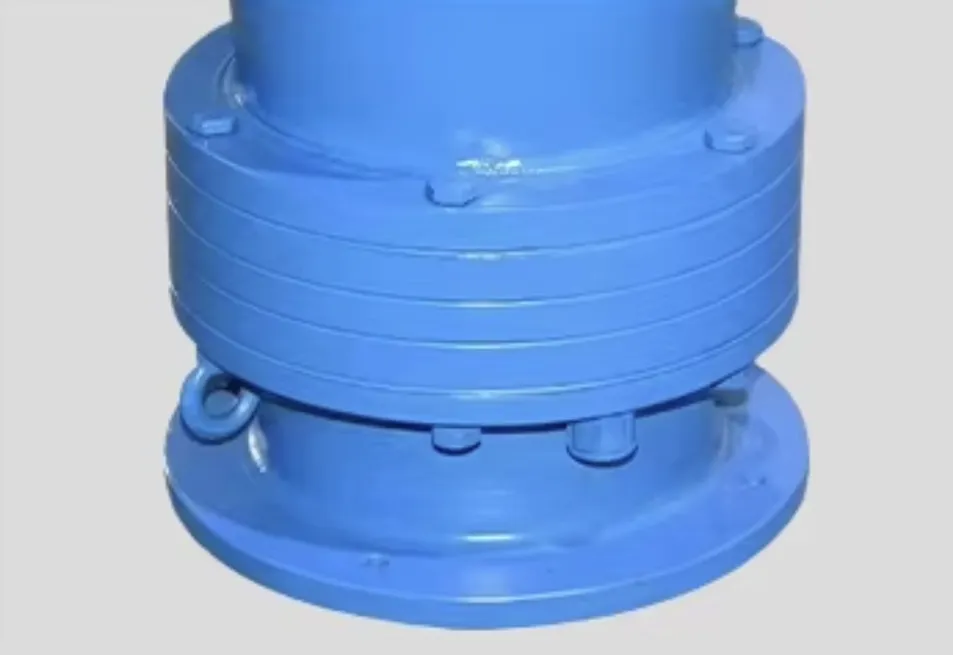

A seleção de alta qualidade garante estabilidade estrutural. Design e instalação compactos e leves.
Todas as engrenagens são fabricadas utilizando um processo de retificação para garantir uma elevada precisão e um excelente contacto de encaixe.
Unidade dupla semi-síncrona, elevada capacidade de carga, rotação suave e baixo ruído.
Principalmente utilizado em máquinas de elevação de tubos em construção urbana, engenharia de transportes e projetos ecológicos. Estrutura compacta padrão de engenharia com engrenagens endurecidas.
Projetado de acordo com padrões rigorosos de engenharia, amplamente aplicável nos sistemas de transmissão de cabeças de potência de plataformas de perfuração hidráulica.
Desenvolvido para plataformas de perfuração de múltiplos eixos para paredes de diafragma. Adequado para condições de trabalho complexas com alta capacidade de carga.
Os redutores planetários são pequenos, leves, têm uma elevada capacidade de carga, uma longa vida útil, um funcionamento suave e um baixo ruído. Apresentam características de divisão de potência e de engrenamento multidente único.
São ideais para indústrias como elevação e transporte, máquinas de engenharia, metalurgia, mineração, petroquímica, máquinas de construção, indústria ligeira, têxteis, equipamentos médicos, instrumentação, automóveis, construção naval e aeroespacial.

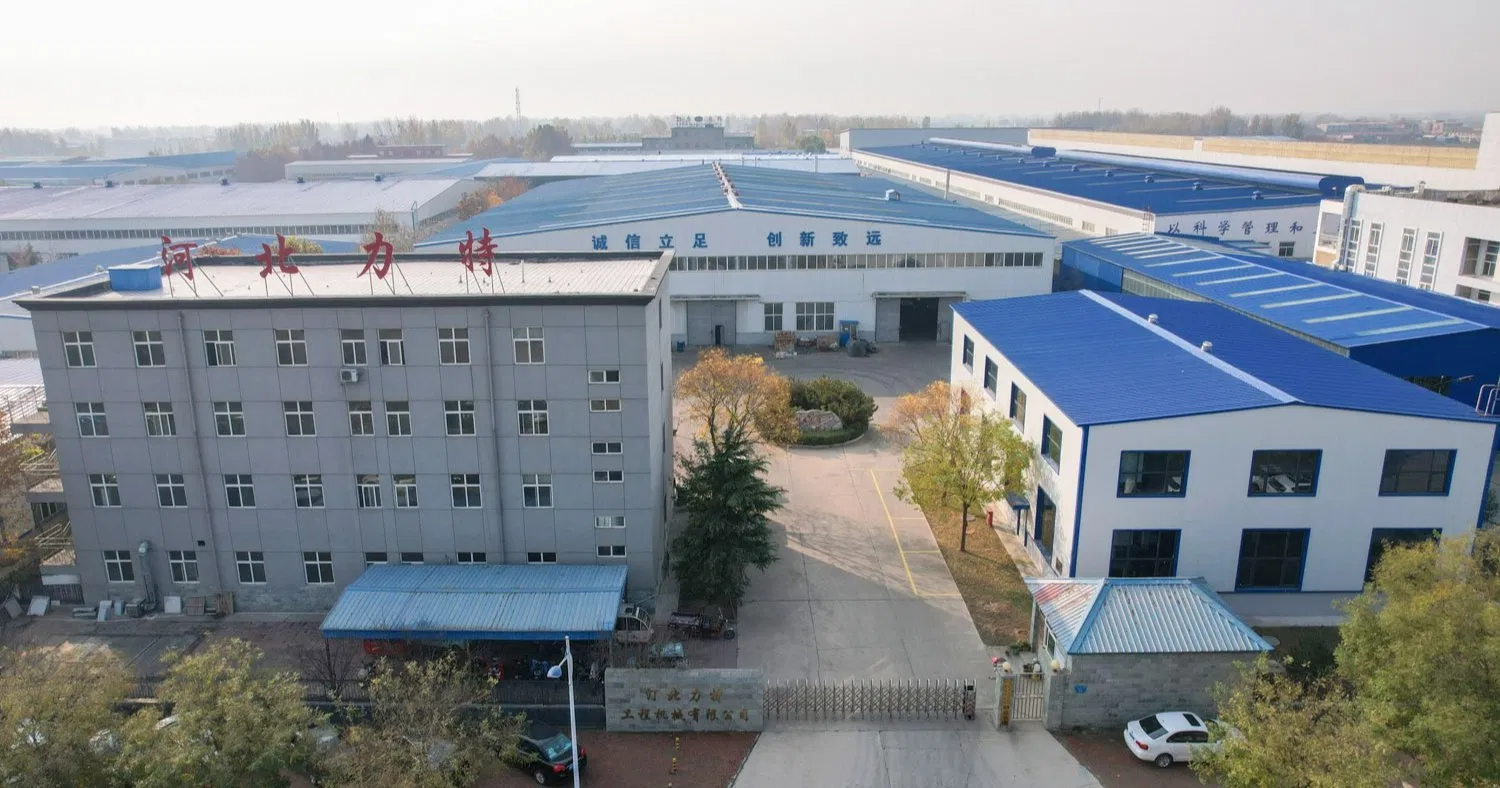

O nosso fabricante conta com uma área de fábrica de 14,000 metros quadrados e possui mais de 100 máquinas-ferramentas CNC avançadas. Atualmente conta com mais de 120 funcionários, incluindo designers profissionais com capacidade de desenvolvimento independente de projetos de alta qualidade.
A linha de fabrico foca-se na investigação, desenvolvimento, produção e venda de máquinas de engenharia, plataformas de perfuração rotativas, redutores de fundações empilhadas, bombas de betão e redutores especiais. A estrutura de fabricação é integrada para garantir ciclos operacionais e inovação tecnológica contínua.

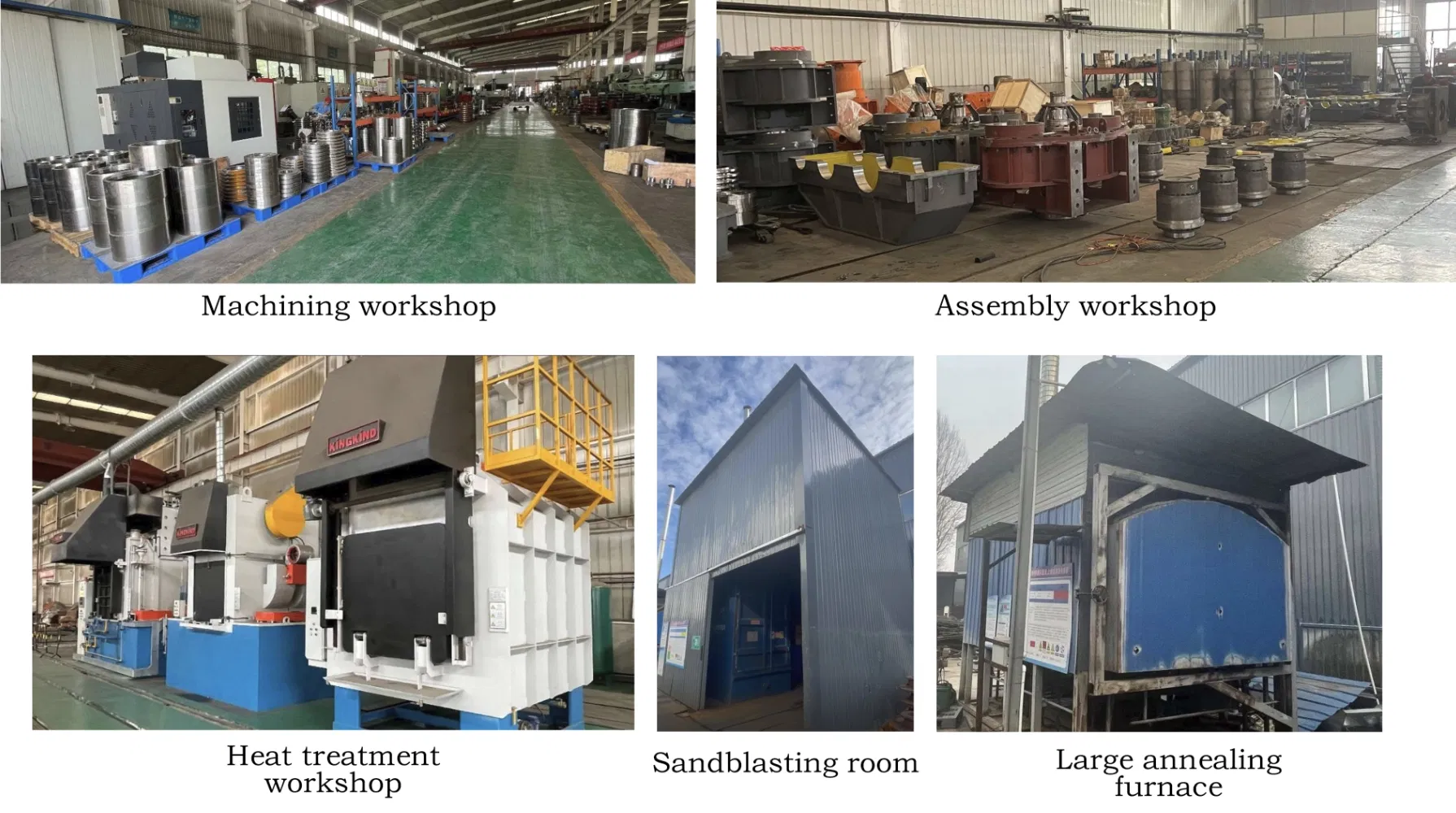

Temos muitos anos de experiência na fabricação de equipamentos industriais de alta precisão. O parque fabril possui mais de 60 máquinas-ferramentas CNC dedicadas ao corte, soldadura, maquinagem, tratamento térmico e tratamento de superfície, fornecendo uma cadeia de produção integrada completa.

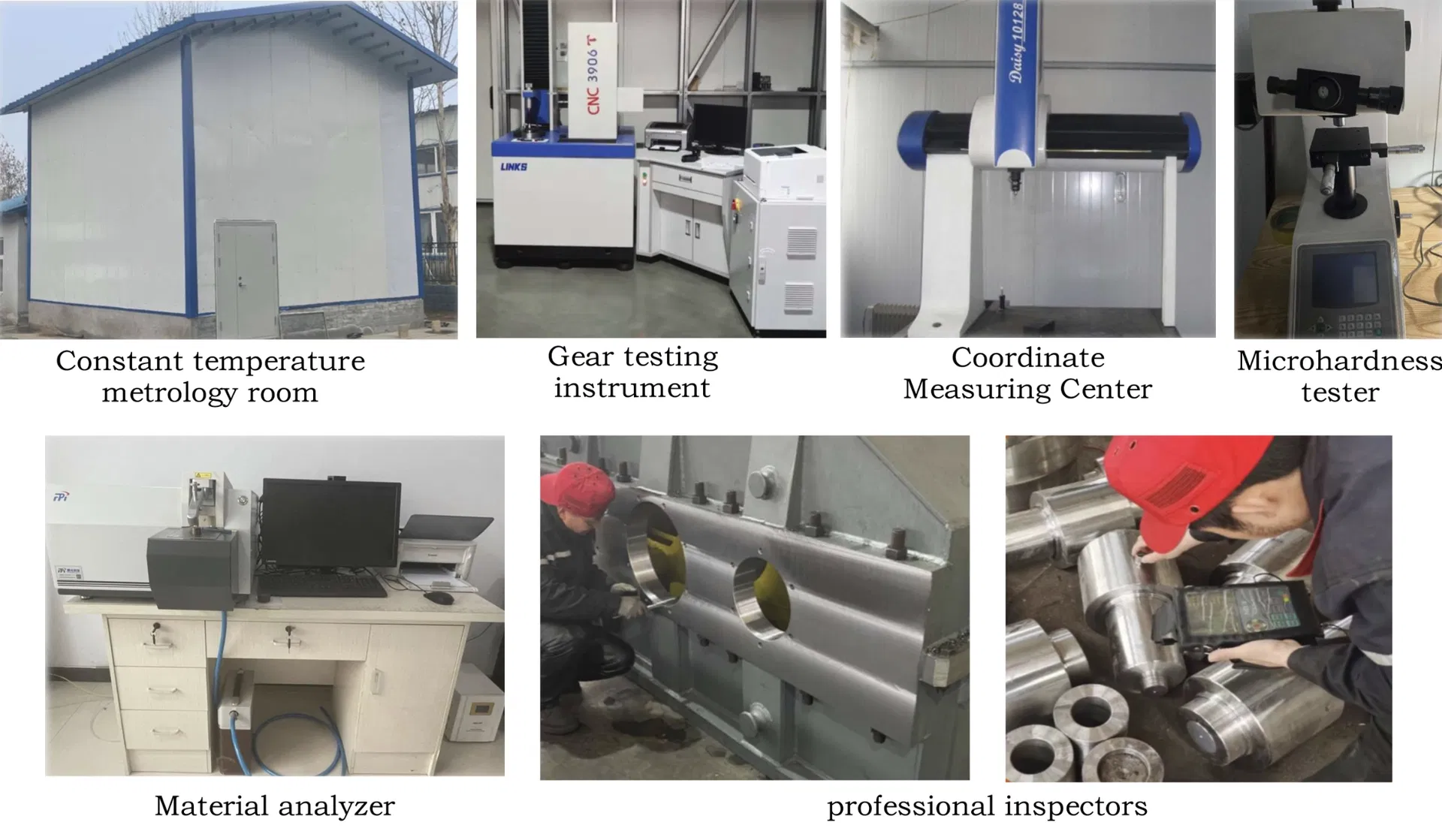

As instalações estão equipadas com máquinas de medição de coordenadas, instrumentos de teste abrangentes, analisadores de materiais e métodos avançados como análise metalográfica, detecção de falhas ultra-sônicas e inspeção por partículas magnéticas.
A nossa série de redutores de engrenagem planetária adota rigorosos conceitos de projeto e engenharia, garantindo alta capacidade de carga e baixos níveis de ruído para substituição ideal de peças importadas.
1. Vocês são um fabricante ou uma empresa comercial?
Somos uma organização que une indústria e comércio, possuindo instalações próprias de produção para fabrico de máquinas de betão e redutores especiais.
2. Quais são os vossos principais produtos?

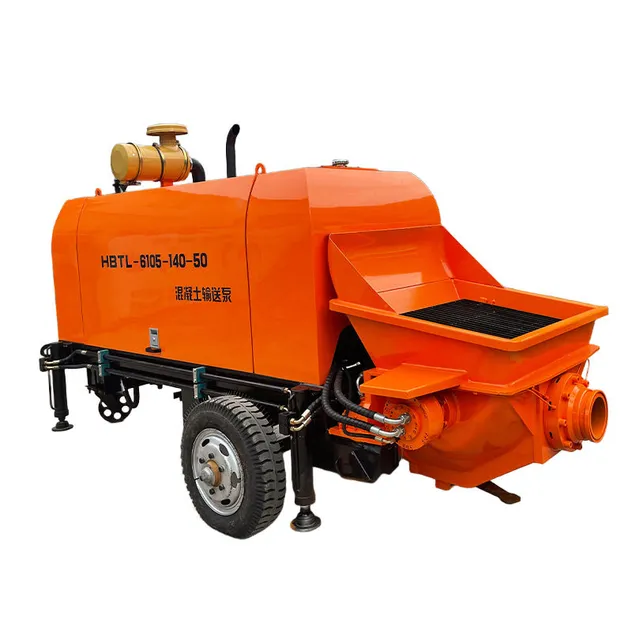

Os principais produtos englobam bombas de betão, misturadores, redutores de engrenagem planetária e peças de substituição associadas.
3. Que tipo de serviços adicionais fornecem?
Oferecemos suporte técnico, serviços de teste de produtos, controle de qualidade nas etapas de fabricação e suporte de logística de exportação.
4. Como é testado o estado operacional das máquinas antes do envio?
Todas as máquinas passam por testes rigorosos de funcionamento e bombeamento contínuo por cerca de 8 horas antes da expedição, com disponibilização de gravação em vídeo.
5. Como garantem a qualidade estrutural das engrenagens e bombas?
Inspecionamos rigorosamente a matéria-prima em cada nó. Utilizamos soldadura automatizada e maquinação CNC de alta precisão para garantir a homogeneidade e conformidade de todas as peças.
6. O que pode ser feito se houver problemas de funcionamento com os produtos?
A nossa equipa técnica analisa o problema e oferece soluções céleres. Dentro do período estabelecido, fornecemos substituição de componentes sem custos adicionais para defeitos de fabrico.
