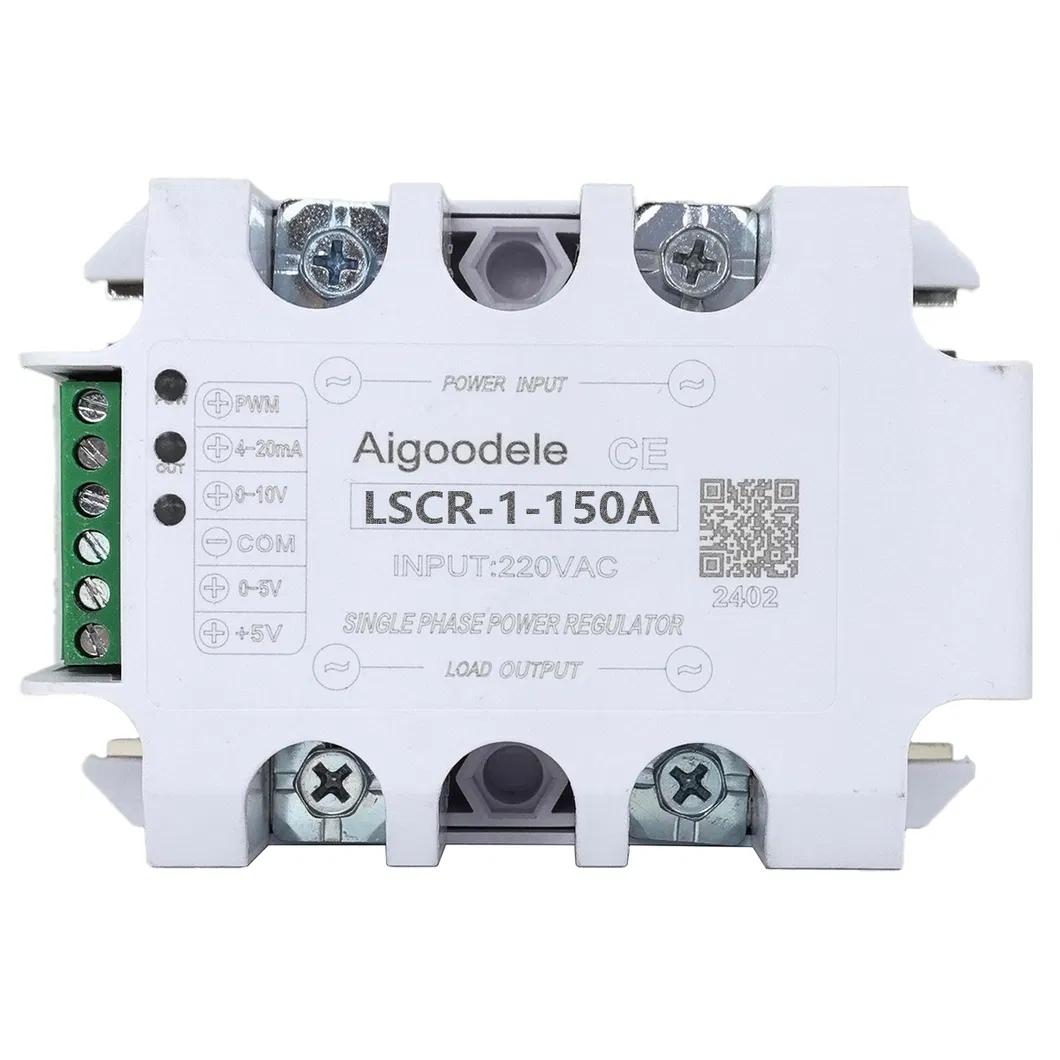

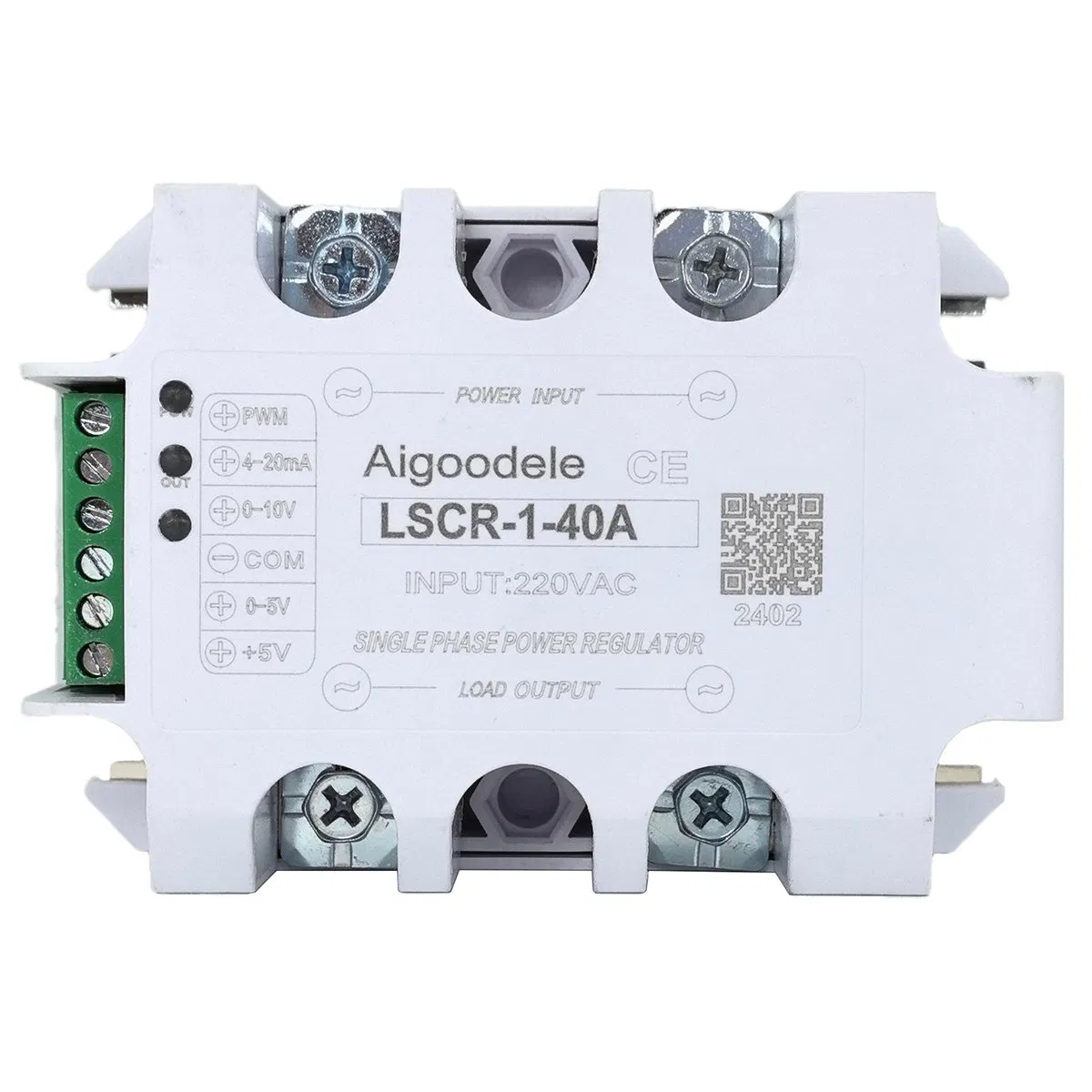

O módulo regulador inteligente de voltagem CA monofásico da série SCR, desenvolvido com microcomputador de chip único, é um produto de alta precisão projetado para resolver as inconsistências comuns no mercado atual, tais como imprecisão na entrada de sinal, instabilidade de energia e grandes margens de erro no ajuste.

1. Modo de Controle Manual por Potenciômetro:

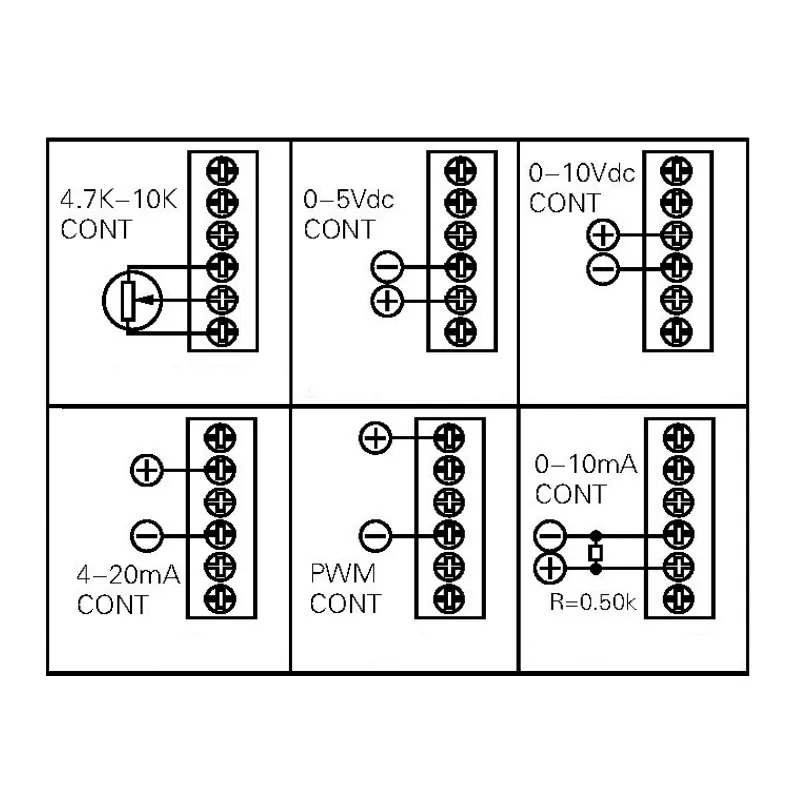

Conforme ilustrado, quanto maior a tensão no terminal ajustável, maior será a saída de tensão do módulo. A tensão de +5V necessária é gerada internamente pelo próprio módulo, não necessitando de alimentação externa. Este recurso é utilizado unicamente em conjunto com o potenciômetro manual de resistência recomendada de 10KΩ.

2. Modo de Controle 0-5Vdc:
Aceita sinais analógicos de 0-5Vdc de microcomputadores de chip único. O polo positivo do controle de entrada conecta-se ao terminal de 0-5V, e o polo negativo conecta-se ao terminal COM. A impedância de entrada entre o terminal 0-5V e o terminal COM interno do módulo é superior a 30KΩ.

3. Modo de Controle 0-10Vdc:
Compatível com sinais analógicos de 0-10Vdc provenientes de CLPs. A impedância de entrada do terminal de 0-10Vdc em relação ao terminal COM interno é superior a 15KΩ. Quando este modo é adotado, os terminais +5V e COM devem ser curto-circuitados.

4. Modo de Controle de 4-20mA:
Aceita sinal analógico de 4-20mA de controladores de temperatura. A impedância de entrada entre o terminal 4-20mA e o terminal COM interno do módulo é de 250Ω.

Este módulo regulador é amplamente utilizado em sistemas de iluminação, controle térmico de equipamentos industriais, partida suave, controle de velocidade e modulação de potência em geral.

• Sistemas de Aquecimento: Fornos elétricos, moldagem por injeção, termoformagem, equipamentos têxteis, túneis de secagem infravermelha.
• Instalações Gerais: Fornos industriais, maquinários automáticos, aquecedores industriais e iluminação regulável.
