gama de medição de velocidade
200 rpm / 400 rpm
gama de medição de binário
personalizável
precisão da medição do binário
0.05%
precisão da medição de tensão
0.05% / 0.1% / 0.5%
precisão da medição da corrente
0.05% / 0.1% / 0.5%
precisão da medição do ângulo
4'' / 2'' / 1''
Pacote de Transporte
embalagem de madeira
Origem
China
Descrição do Produto
Fundada em 2009, a empresa é uma empresa nacional de alta tecnologia especializada em testes e medições de motores/potência, dedicada a fornecer aos clientes soluções de um único ponto para testes e medições de motores/potência. Os seus principais produtos incluem novos sistemas de teste de energia para veículos, sistemas de teste de motores (robôs), sistemas de teste de motores integrados online, instrumentos de medição online inteligentes, sistemas de gestão de Internet de qualidade de motores e sistemas de teste de bombas de água.
Desde a sua criação, a empresa aderiu à filosofia de ser um inovador na indústria de inspecção da qualidade da energia/motor. Forneceu milhares de clientes em vários sectores, como a indústria aeroespacial, automóvel e marinha, investigação universitária, controlo electrónico e motor, e inspecção e medição de qualidade com instrumentos inteligentes de elevado desempenho e soluções de sistemas.
Parâmetros do produto
Item
Especificação
Gama de medição de velocidade
200 rpm/400 rpm
Intervalo de medição do binário
5 N·m/100 N·m/200 N ·M/500 N·m (personalizável)
Precisão da medição do binário
0.05%
Precisão da medição de tensão
0.05%/0.1%/0.5%
Precisão da medição da corrente
0.05%/0.1%/0.5%
Precisão da medição do ângulo
4''/2''/1''

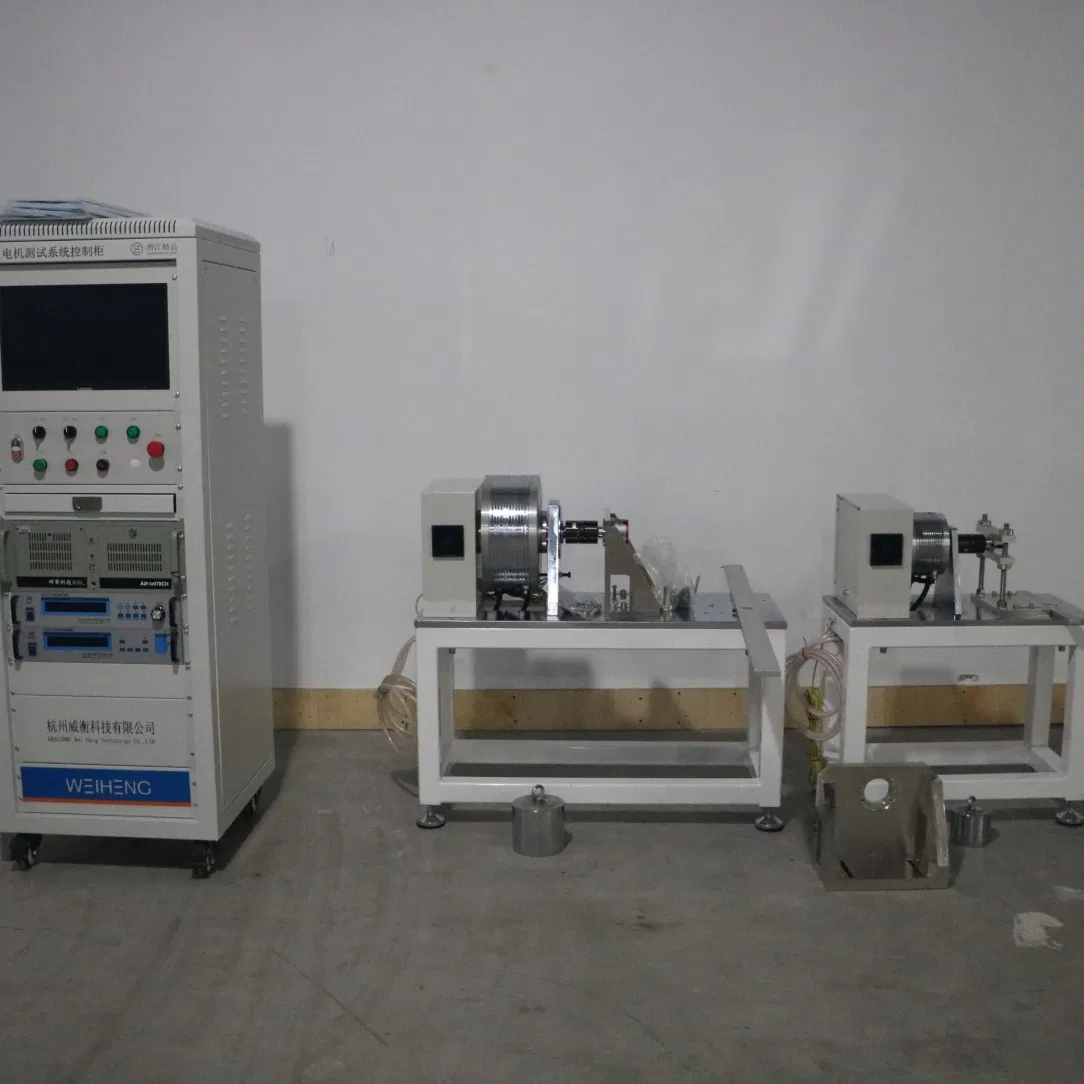

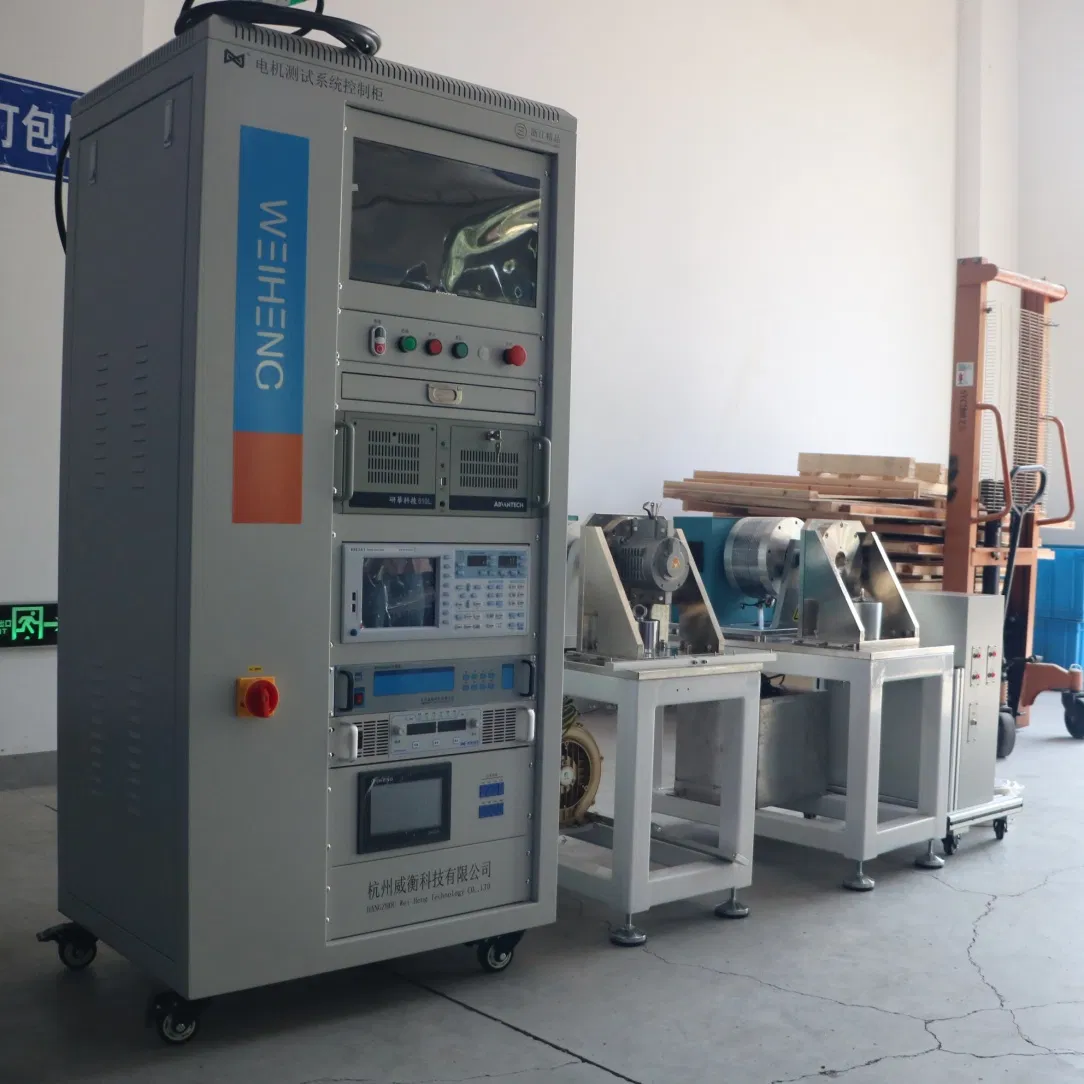

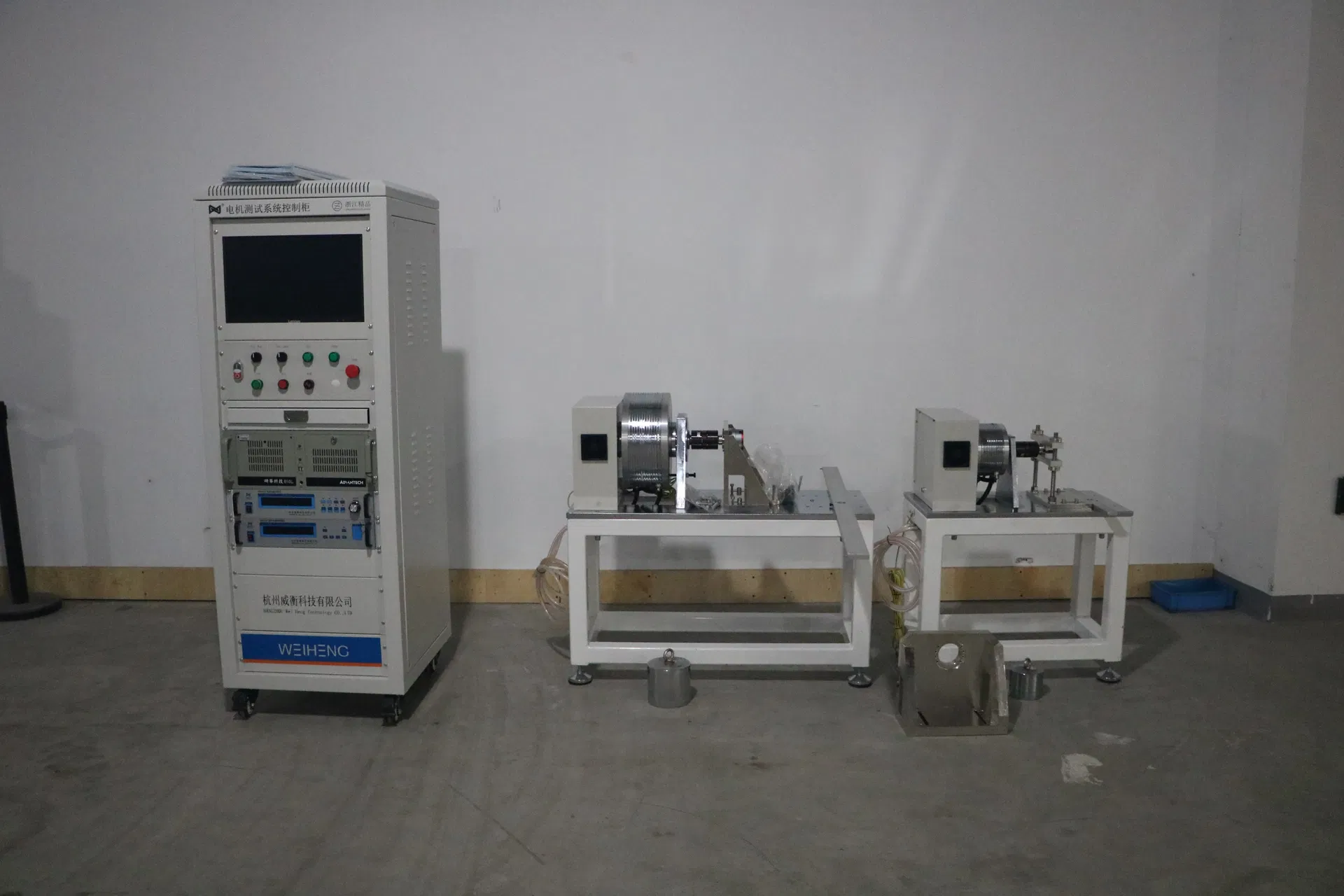

Conteúdo do Teste
A unidade em teste é um módulo de União. Os itens de teste estão em conformidade com os métodos de desempenho e teste GB/T 43200-2023 para juntas integradas robóticas:
binário de arranque em marcha-atrás
carga admissível do momento de flexão (banco de ensaio separado)
binário de arranque/paragem permitido
momento de inércia
rigidez mecânica
folga
rigidez estática do servo
binário de travagem estático nominal
binário de travagem dinâmico nominal
desativação segura do binário (STO)
potência nominal
velocidade nominal
binário nominal
eficiência
velocidade máxima admissível
binário máximo instantâneo
constante de binário
densidade do binário
densidade de potência
precisão absoluta de posicionamento
repita a precisão de posicionamento
precisão do controlo do binário
tempo de resposta positivo e negativo da posição do passo
tempo de resposta da velocidade do passo positivo e negativo
tempo de resposta do binário de passo positivo e negativo
Posicione a largura de banda, a largura de banda de velocidade e a largura de banda de torque
gama do ângulo de rotação
coeficiente de flutuação de velocidade
coeficiente de flutuação do binário
curva T-N.
MAPA de eficiência
zona de funcionamento
aumento da temperatura
ensaio de fadiga
Funcionalidades e funções
1. Controlo de Dinamómetro
O motor do dinamómetro suporta o controlo do binário e o controlo da velocidade.
2. Tecnologia de Controle
O controlador do motor do dinamômetro adota a tecnologia de controle direto de torque (DTC).
3. Funcionamento de Quadrantes
O motor do dinamómetro pode funcionar em quatro quadrantes; as resistências de travagem são utilizadas em condições de carga.
4. Aquisição e Análise de Dados
O analisador de potência com módulo de medição do motor é utilizado para itens de teste de estado estável; as placas de aquisição com sensores de velocidade-binário são utilizadas para itens de teste transitórios; os codificadores de ângulo são utilizados para itens de teste relacionados com ângulo.

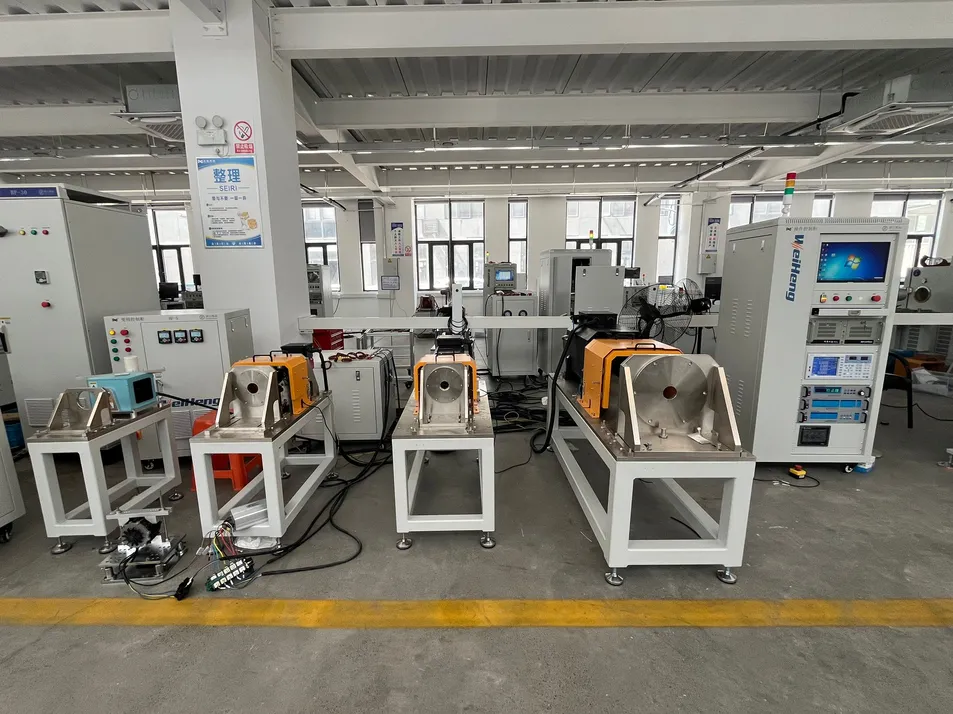

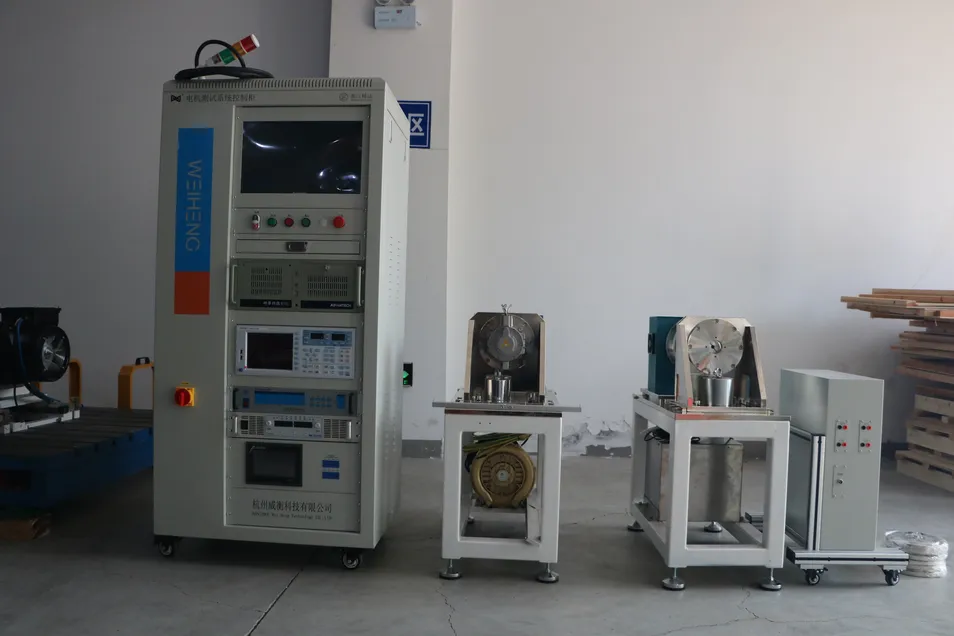

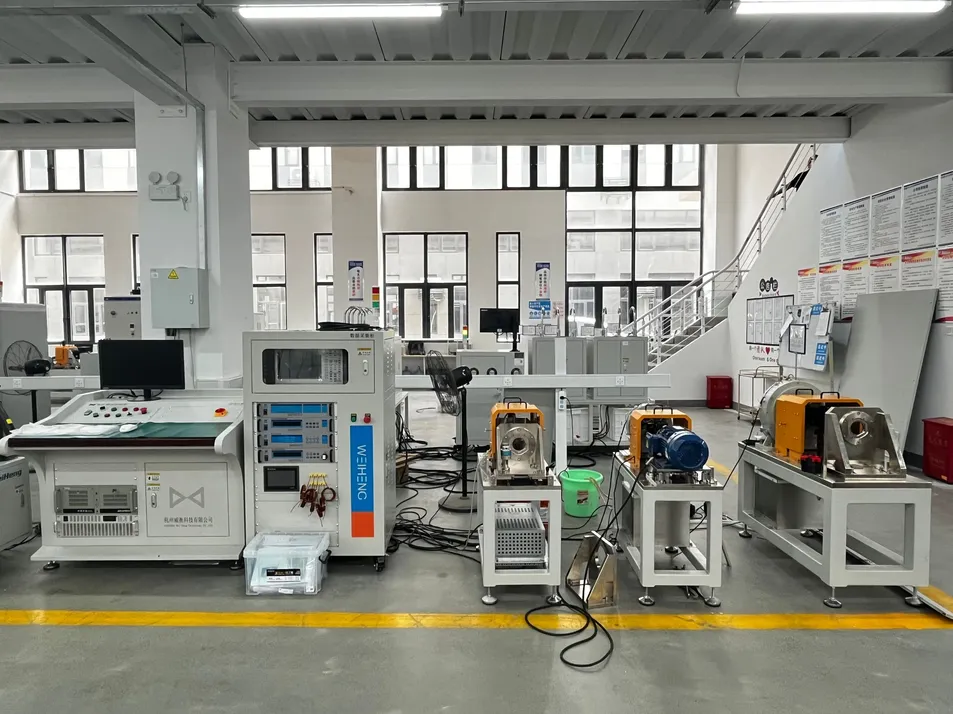

Requisitos de Personalização
Parceiros e Nossas Vantagens
Precisão, velocidade e estabilidade
O analisador de potência desenvolvido permite um controlo de carga em circuito fechado para uma carga de binário precisa. Aquisição de alta velocidade de 1 ms padrão (personalizável para 0.2 ms). O processamento de dados garante valores eficazes e consistência.
Otimização vs. Dinamômetros Tradicionais
Adotamos carga em circuito fechado com controle preciso de unidade N·m; sistemas tradicionais usam circuito aberto, que é impreciso.
Confiabilidade de Bancada
A maioria das nossas bancadas de teste possuem hardware e software desenvolvidos de forma independente.
Flexibilidade de Design
Os designs mecânicos (2D, 3D, horizontal, calha-guia) suportam personalização não padrão. Software suporta desenvolvimento secundário.
Ampla Cobertura de Teste
Gama de potência: 40 W - 1000 kW | Intervalo de binário: 10 MN·m - 50 kN·m | Gama de velocidades: 1 rpm - 40000 rpm. Adequado para motores de indução, síncronos, servo, EV e robótica.
Apoio Técnico e de Investigação
Equipe de I&D qualificada em estreita cooperação universidade-empresa com universidades de renome nacional.
Embalagem e entrega

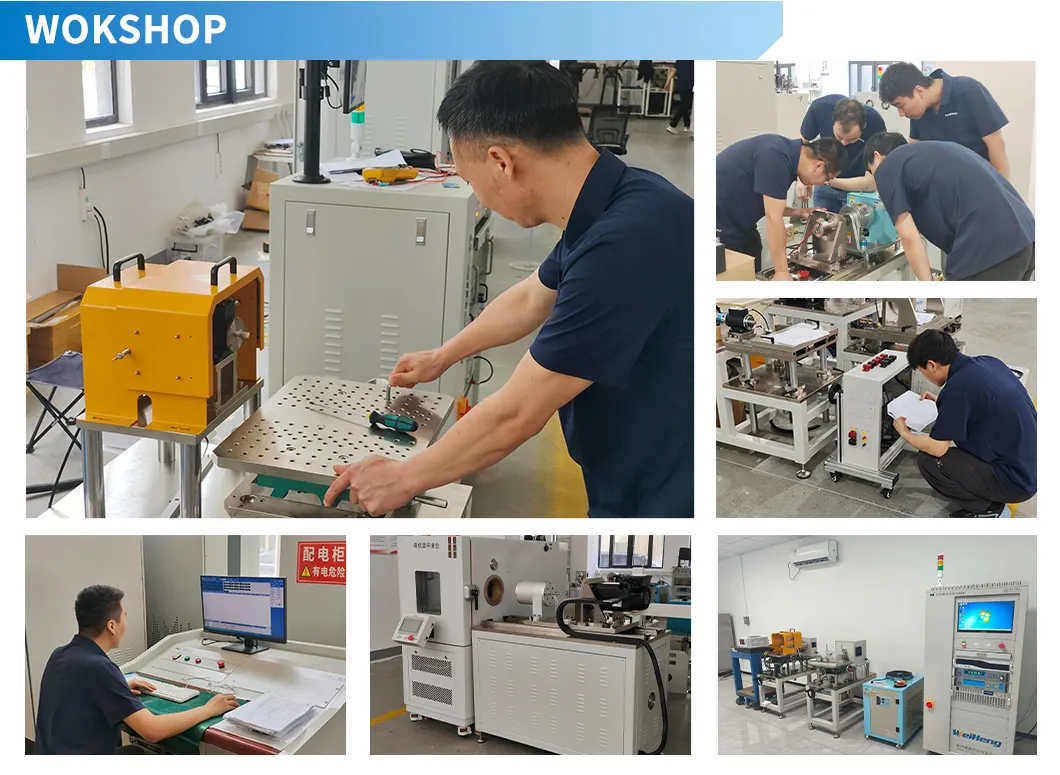

Introdução à Escala da Empresa
A empresa garantiu proteção de propriedade intelectual para todos os principais produtos, atualmente com 108 direitos de propriedade intelectual, incluindo 36 patentes de invenção, 48 patentes de modelo de utilidade, 12 patentes de design e 12 direitos autorais de software. Também contribuiu para a elaboração de padrões da indústria.
Portfólio Total de Linhas de Produtos
O portfólio de produtos inclui principalmente várias séries importantes, tais como novos sistemas de teste de acionamento de motores de veículos de energia, sistemas de teste de desempenho de servo-comando robótico, sistemas de teste de motores integrados online e sistemas de teste de características de bombas. Oferecemos suporte técnico abrangente e soluções personalizadas.
PERGUNTAS FREQUENTES (FAQ)
Q1: É um fabricante profissional de bancos de teste de motor?
R: Sim, somos um fabricante profissional líder com capacidades de I&D independentes, produção e calibração. Oferecemos preços diretos de fábrica e aceitamos auditorias de fábrica.
Q2: Como seleccionar um sistema de teste do motor adequado?
R: Forneça a potência do motor, o binário, a velocidade, o tipo e os requisitos de teste. Oferecemos seleção profissional e soluções gratuitas.
Q3: Você suporta a personalização?
R: Sim, nós suportamos a personalização OEM/ODM, incluindo torque, fixações, software, multi-estação e testes ambientais.
Q4: Qual é o seu tempo de entrega?
R: Modelos padrão: 15 – 30 dias úteis. Sistemas personalizados: 30–60 dias úteis. As encomendas urgentes são aceitáveis.
Q5: O software é fácil de operar?
R: O software suporta interface em inglês, teste automático e geração automática de relatórios. Não é necessária programação, é fácil aprender e operar.
Q6: Qual é o seu período de garantia?
R: Garantia de 1 ano para toda a máquina. As actualizações gratuitas de software e reparação são fornecidas dentro do período de garantia.
