Descrição de Produto

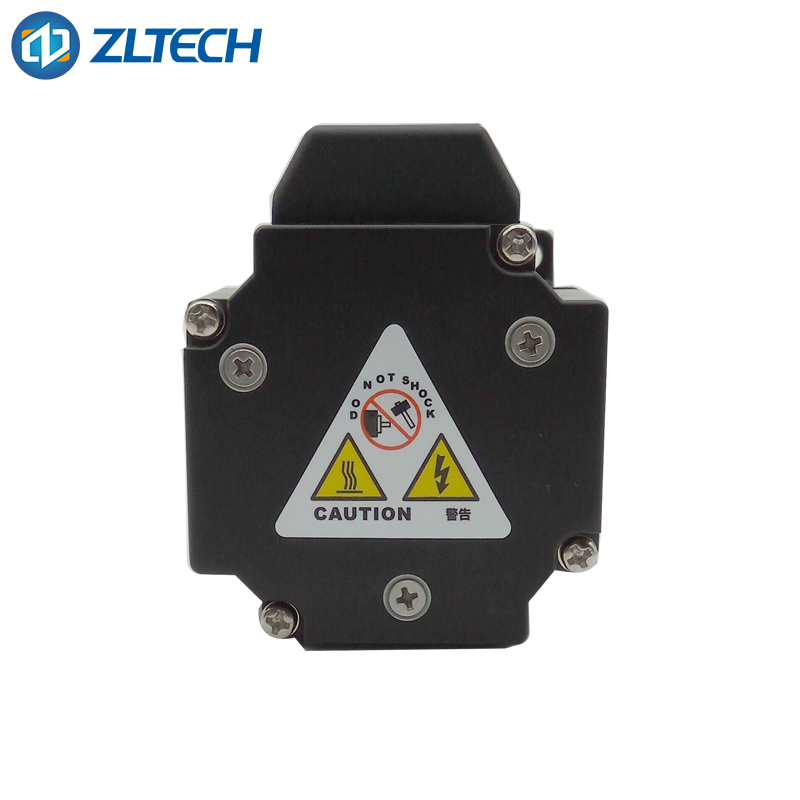

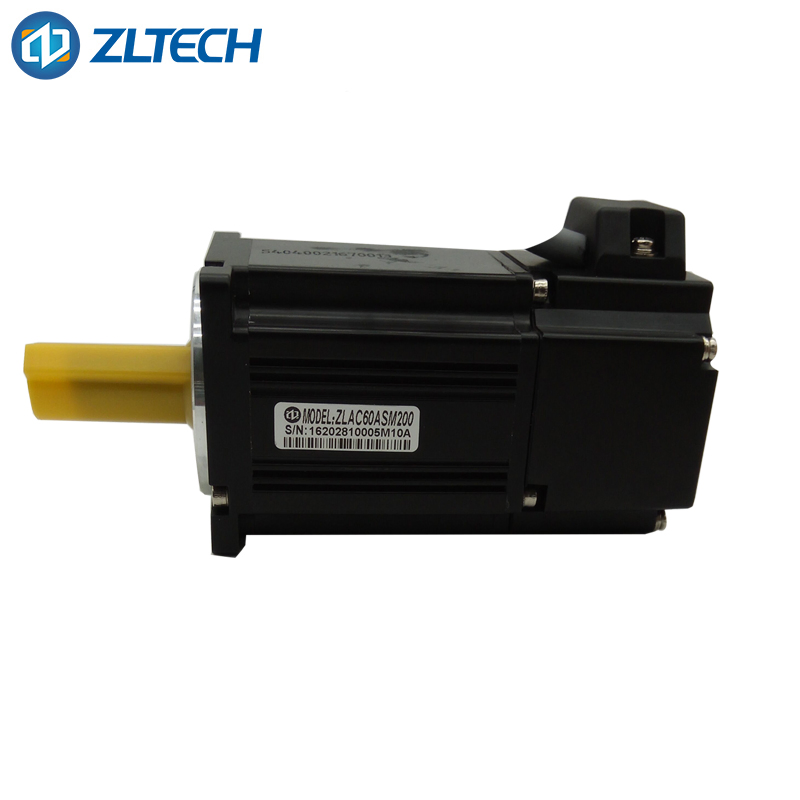

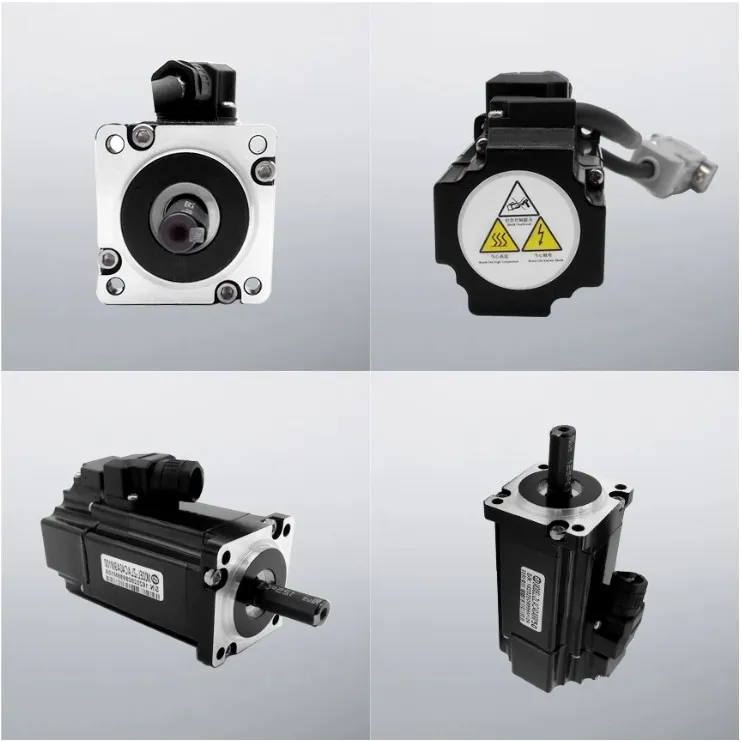

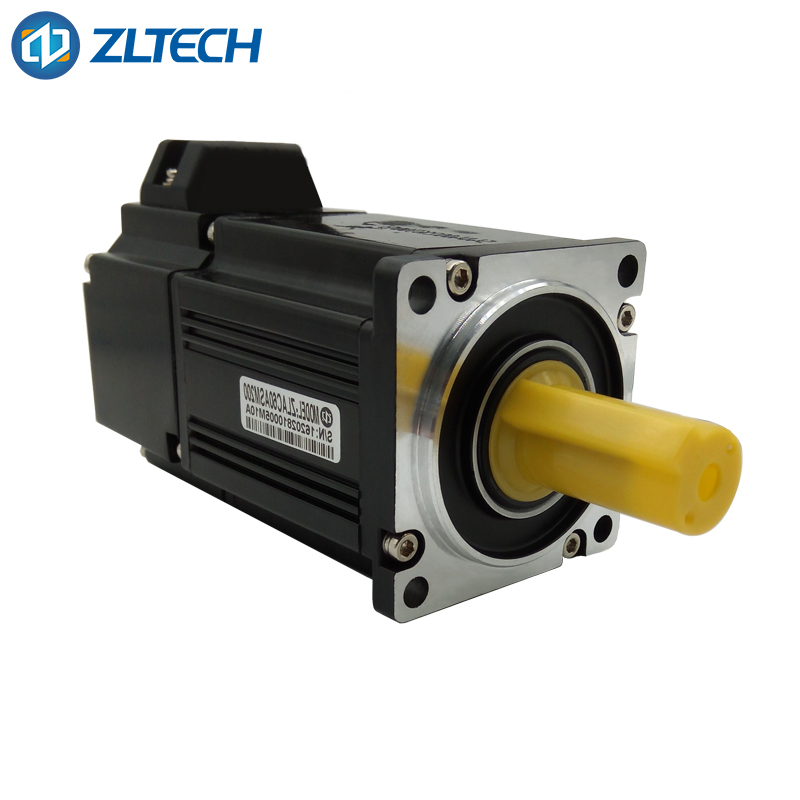

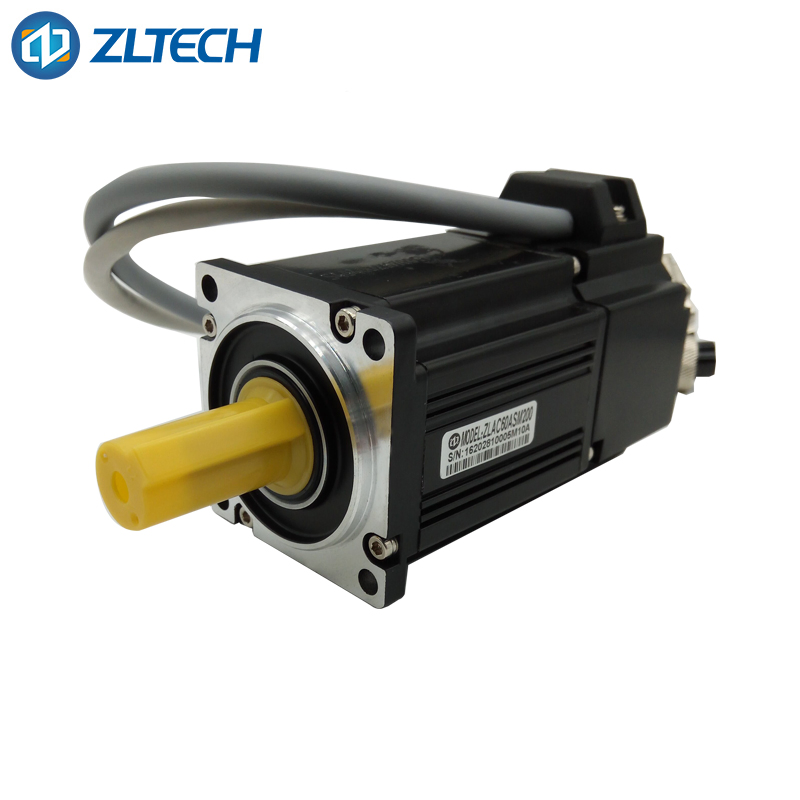

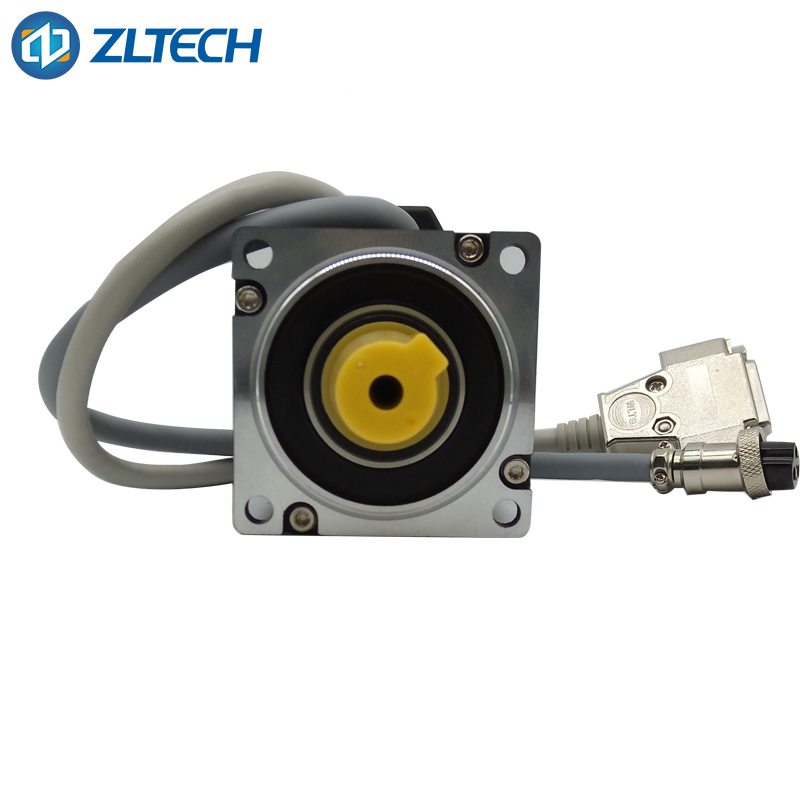

Zltech nema24 24V AC 200W 3000rpm 0.637N. M eléctrico sem escovas Servomotor com 1024 2500 Codificador do fio para o braço do robô
Parâmetro de desempenho
| O ponto |
ZLAC40ASM50 |
ZLAC60ASM100 |
ZLAC60ASM200 |
ZLAC60ASM400 |
| Size |
Nema 17 |
Nema 24 |
Nema 24 |
Nema 24 |
| Tensão de alimentação(V) |
24 |
36 |
36 |
48 |
| Potência nominal (W) |
50 |
100 |
200 |
400 |
| O torque nominal (N. M) |
0.16 |
0, 318 |
0.637 |
1.27 |
| O torque máximo (N. M) |
0, 56 |
0.955 |
1.91 |
3.82 |
| Rotação nominal (rpm) |
3000 |
3000 |
3000 |
3000 |
| Coeficiente de momento(N. M/A) |
0, 058 |
4 |
7.6 |
8.4 |
| Classificada como corrente de armadura(A) |
2.8 |
0.0866 |
0.0918 |
0.16 |
| De volta o coeficiente de EMF(V/RPM) |
3.5X10-3 |
3.03x10-3 |
5.36x10-3 |
9.82x10-3 |
| Cota de flange(mm) |
42 |
60 |
60 |
60 |
| O flange do motor diâmetro(mm) |
30 |
50 |
50 |
50 |
| Diâmetro do Eixo(mm) |
8 |
8 |
14 |
14 |
| Conexão do Eixo |
Chave plana |
Eixo simples |
Chave plana |
Chave plana |
| Comprimento do eixo(mm) |
22 |
27.5 |
27.5 |
27.5 |
| Comprimento do motor(mm) |
97 |
110 |
129 |
157 |
| Pólo magnético |
10 |
10 |
8 |
8 |
| Encoder(fio) |
1024/2500 |
1024/2500 |
1024/2500 |
1024/2500 |
| Peso (kg) |
0, 423 |
0, 701 |
1.089 |
1.475 |
| A temperatura ambiente (°C) |
0-40 |
0-40 |
0-40 |
0-40 |
Recurso
- O padrão do servomotor é um desempenho elevado do servomotor. A série ASM produtos são compatíveis com as dimensões de instalação da Panasonic e Fuji Electric, e os codificadores estão disponíveis nas linhas 2500 ou 1250 linhas. A operação é muito estável e o calor e o ruído são extremamente baixos. É um bom produto servo.
- Tempo nominal: Contínuo
- Nível de vibração: V15
- Método de instalação: Tipo de flange
- Anti-vibração: Desempenho aceleração de vibração 24, 5m / s (2, 5G)
- Método de conexão: Conexão direta
- A resistência ao calor nominal: Classe F
- Sentido de rotação: Anti-horário (CCW) a rotação quando visto do lado de carga sob a frente do comando de rotação
- Separar o dente do núcleo do estator conjunto para aumentar efectivamente a densidade de potência e reduzir a perda de ferro
- Concentrada estrutura de liquidação para efetivamente melhorar a eficiência e reduzir a perda de cobre
- Elemento Finito simulation otimiza a parte interna do motor, reduzindo efetivamente cogging binário e perdas adicionais
- Alto desempenho de alumínio ferro-boro material magnético
- A série pode ser equipado com travões electromagnéticos de acordo com os requisitos do cliente.
Mais detalhada
Dimensões (Unidade: Mm)
AC servomotor & Aplicação

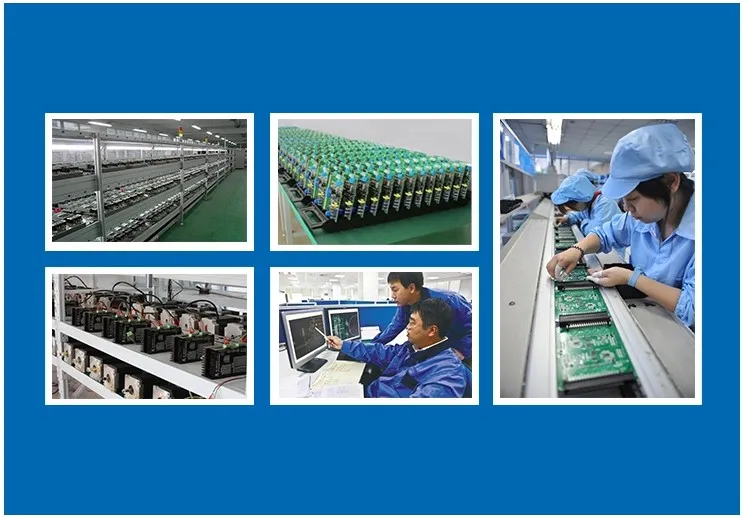

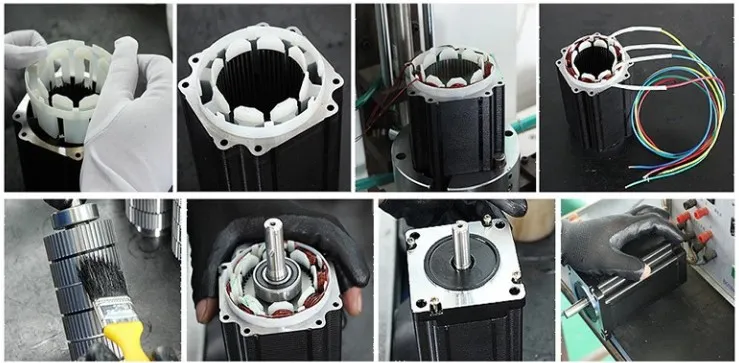

O processo de montagem

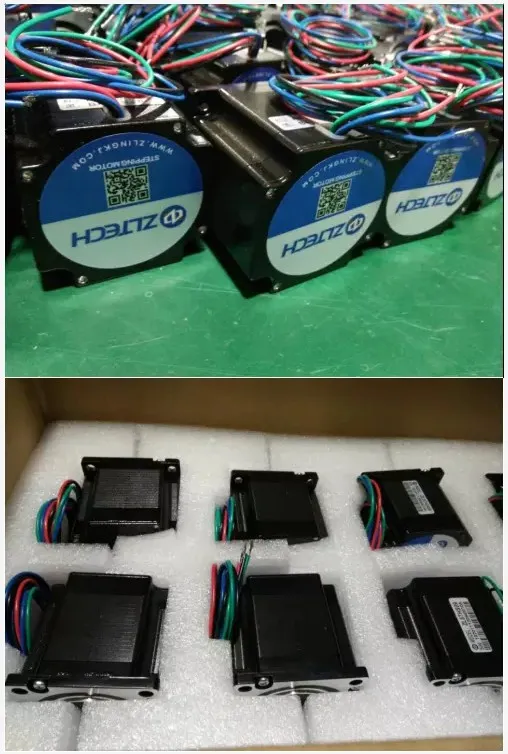

Embalagem e envio
Peso do motor: 1.089kg
Comprimento do motor: 129mm
Embalagem: Caixa com espuma, Quantidade por caixa dependerá do tamanho do motor.
Envio: Mercadorias serão deliveried (EMS, a DHL, FedEx, TNT etc), de comboio ou de barco de acordo com os seus requisitos.
Sobre produtos sobre exposição
Perguntas mais frequentes (FAQ)
A fábrica ou comerciante?
Somos fábrica e contamos com uma equipa profissional de R&D descrita nas especificações do produto.
Como funciona a entrega e os prazos?
O prazo para amostras é de 3 a 5 dias. Para encomendas em massa, o tempo de entrega varia entre 15 e 30 dias.
Qual é o vosso serviço pós-venda?
Oferecemos manutenção gratuita no prazo de 12 meses de garantia e consultoria vitalícia, além de soluções profissionais na instalação e manutenção dos equipamentos.
Porquê escolher os nossos produtos?
Garantimos preço direto de fábrica com serviço pós-venda 24/7. Os nossos produtos passam por um controle rigoroso de qualidade, compreendendo 72 processos, 24 pontos de controle e testes de envelhecimento rigorosos antes do acabamento.
Os produtos possuem certificação relevante?
Sim, todos os nossos produtos são fabricados em estrita conformidade com as normas e requisitos da ISO9001 e marcação CE.
Qual é a temperatura ambiente operacional recomendada para o motor?
A temperatura ambiente de funcionamento recomendada para estes motores servo situa-se na gama de 0 a 40 °C.
