| Nome do parâmetro | Valor do parâmetro |
|---|---|

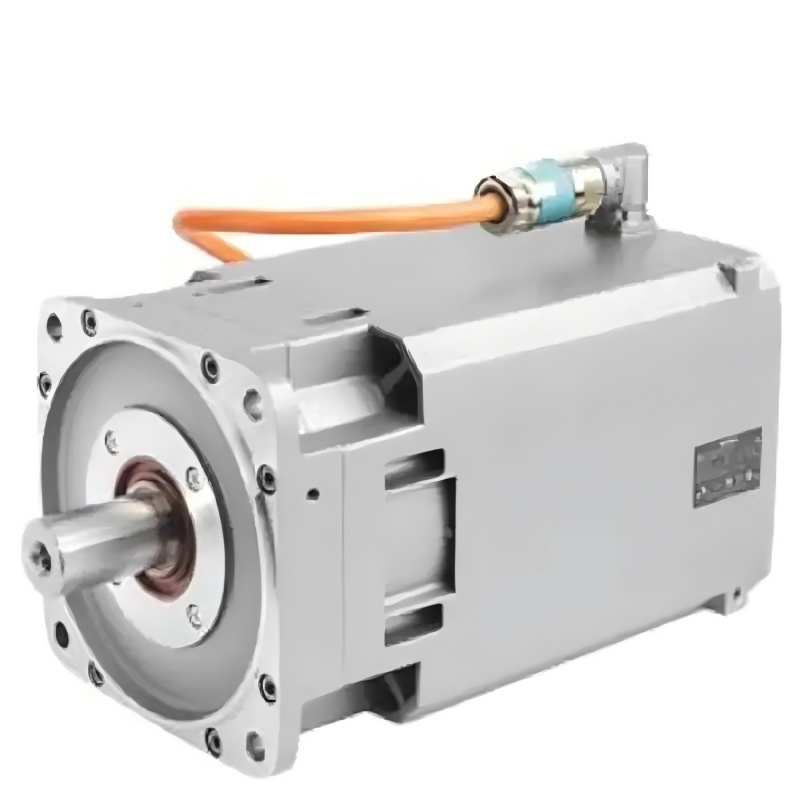

| Designação do produto | Motor servo síncrono |
| Número do artigo | 1FK7063-2AF71-1UH0 |
| Binário nominal | 2.5 Nm |
| Binário máximo | 9.0 Nm |
| Velocidade nominal | 3000 rpm |
| Velocidade máxima | 6000 rpm |
| Potência nominal | 0.78 kW |
| Corrente nominal | 2.3 A. |
| Corrente de pico | 8.2 A. |
| Tensão de alimentação | 400 V |
| Classe de proteção | IP65 |
| Método de arrefecimento | Convecção natural |
| Codificador | Absoluto Multi-Turn de 20 bits |
| Interface | DRIVE-CLiQ |
| Peso | 4.5 kg |
Este servomotor utiliza ímanes permanentes de alta energia para uma densidade de binário excecional e desempenho dinâmico. O codificador absoluto integrado de 20 bits fornece feedback preciso da posição com capacidade de multi-rotação, eliminando sequências de homing após ciclos de energia. A interface DRIVE-CLiQ permite o reconhecimento automático do motor e a parametrização nos sistemas de acionamento SINAMICS.
O motor possui um design mecânico simétrico para orientações de montagem flexíveis. O conceito de rolamento especial acomoda cargas axiais e radiais elevadas. Os enrolamentos do estator incluem ambos os sensores de temperatura PTC e KTY84 para uma protecção térmica abrangente. O design de alojamento suave evita a acumulação de contaminantes em ambientes exigentes.
A alta densidade de potência permite designs de máquinas compactas sem comprometer o desempenho. O sistema Dynamic Response superior suporta aceleração rápida e tarefas de posicionamento precisas. A tecnologia absoluta de encoder elimina os requisitos de homing, reduzindo significativamente os tempos de ciclo.
A integração linear com o CLiQ simplifica a colocação em funcionamento e reduz a complexidade da cablagem. A protecção IP65 assegura um funcionamento fiável em condições industriais difíveis. O design isento de manutenção com uma longa vida útil reduz o custo total de propriedade.
Este motor é ideal para eixos de alimentação em ferramentas de máquinas CNC e centros de maquinagem. Serve aplicações robóticas, incluindo braços articulados e sistemas cartesianos. O motor funciona em máquinas de embalagem que requerem uma sincronização precisa da posição.
Outras aplicações incluem sistemas de montagem automatizados e unidades de recolha e colocação. É utilizado em equipamento de impressão para um controlo e registo precisos da Web. O motor serve equipamentos de fabricação de semicondutores e sistemas eletrônicos de colocação de componentes.
Monte o motor utilizando o tipo de flange especificado com o alinhamento adequado com os componentes accionados. Ligue o cabo DRIVE-CLiQ, assegurando o engate seguro do mecanismo de bloqueio. Aplique os valores de torque recomendados para as conexões do eixo para evitar danos mecânicos.
Assegurar um aterramento adequado de acordo com as diretrizes de EMC para imunidade a ruídos. Verifique a dissipação de calor adequada através da superfície de montagem ou do fluxo de ar natural. Execute a identificação automática do motor através do software de acionamento SINAMICS para obter parâmetros de controle ideais.
Evite impactos mecânicos durante o manuseio para evitar danos ao codificador. Nunca desmonte o motor, pois isto pode danificar permanentemente ímanes permanentes. Mantenha a integridade do vedante do veio para preservar a classificação de proteção IP65.
Conclua sempre a parametrização da transmissão antes do funcionamento do motor. Nunca exceda as velocidades máximas especificadas para evitar falhas mecânicas. Utilize apenas os tipos de acoplamento recomendados para evitar danos nos rolamentos devido a desalinhamento.
