Informação Básica
Método de arrefecimento
Refrigerado a Água
Tipo de saída
AC Trifásico
Condições de Uso
Uso da Terra
Landuse Tipo de Unidade
Ordinária
Modo de excitação
Excitador Rotativo de CA
excitação
excitador rotativo de ca
alternador
stamford/leory somer/yabo
gama de potência
6,8 kw - 1000 kw
transporte
caixa de madeira
Pacote de Transporte
embalagem de gritos ou caixa de madeira
Especificação
3400*1200*1900
Capacidade de Produção
3000 peças
Descrição de Produto
Descrição dos produtos

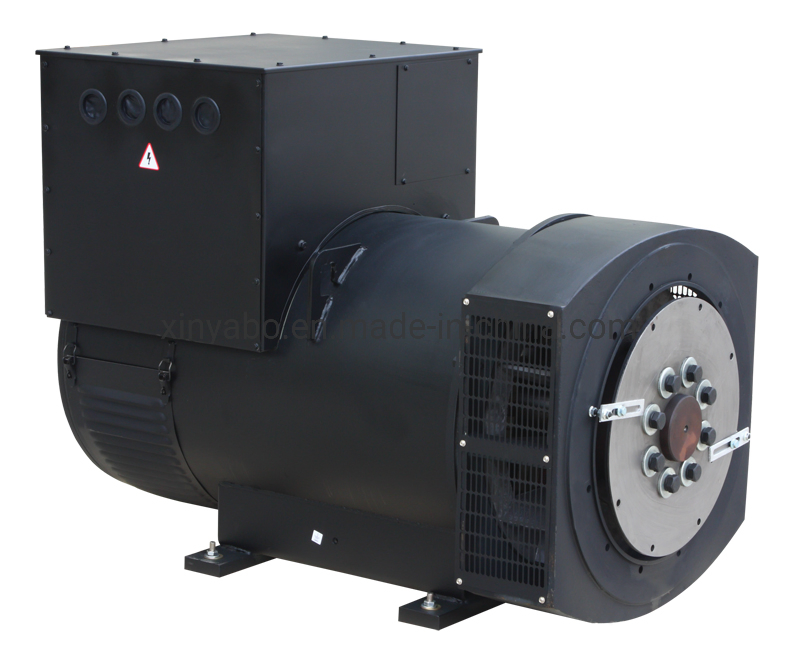

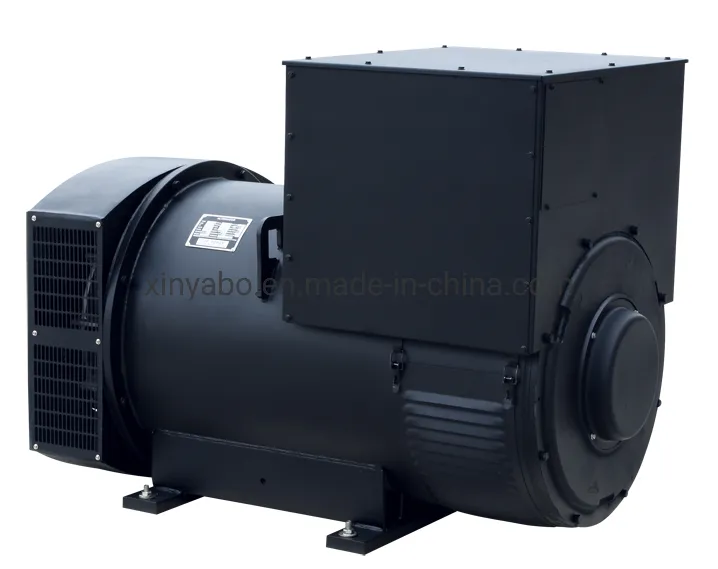

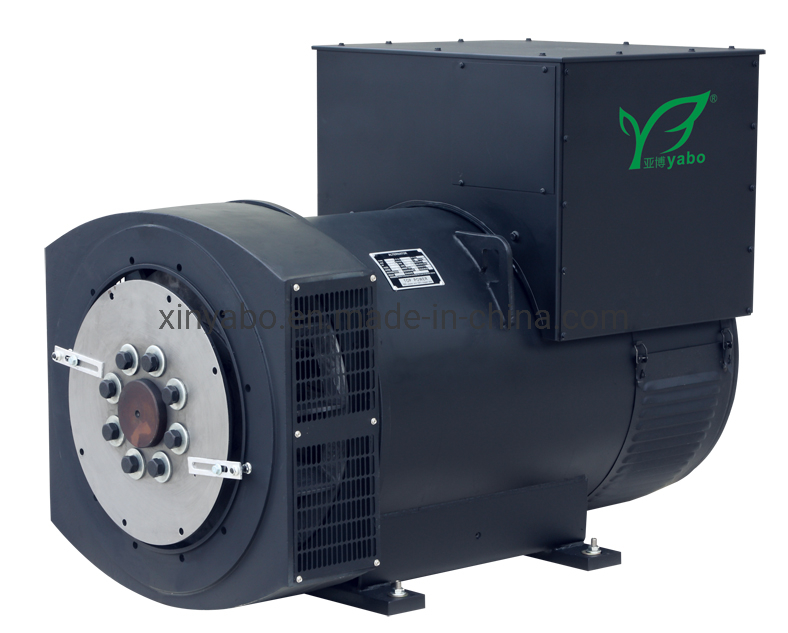

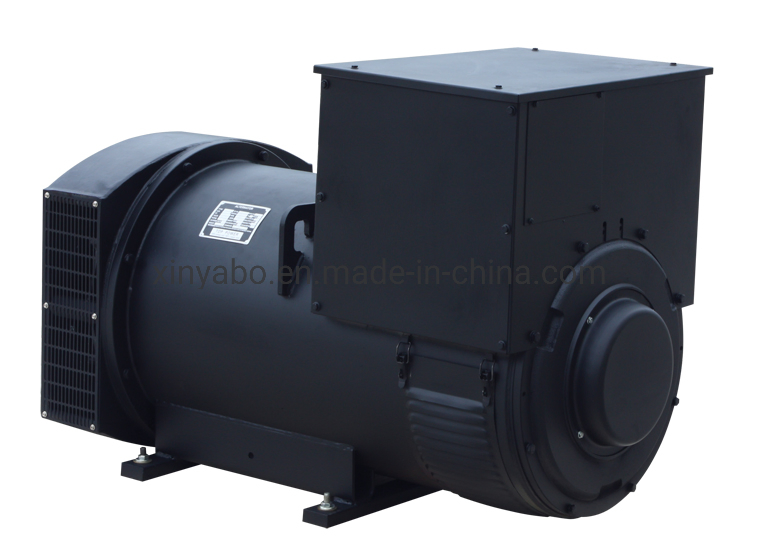

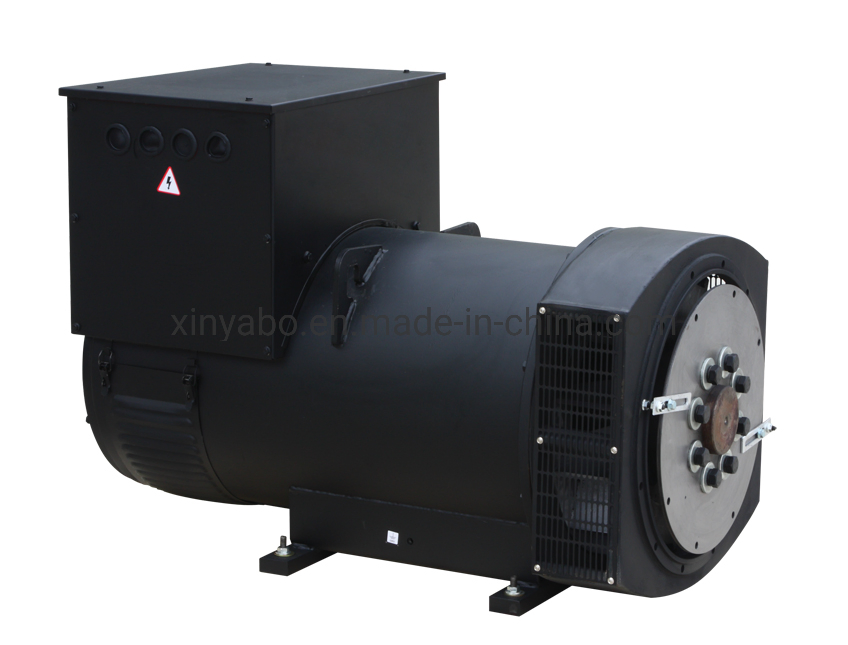

- Alternador síncrono sem escovas com tecnologia Stamford.
- Gama de saída: 6,8 kW - 1150 kW monofásico e trifásico.
- Instalação e manutenção convenientes e de alto desempenho.
- Fio trifásico 4, opcional 50 Hz/60 Hz, 1500/1800 RPM.
- Alternador sem escovas de 4 pólos com isolamento AVR, classe H, IP23.
- Ser adequado para motores de várias marcas, porta SAE padrão internacional, rolamento duplo como opcional.
Carácter eléctrico
SISTEMA DE EXCITAÇÃO:
AVR: SX440, SX460, MX321, MX341. O estator principal fornece energia ao estator excitador através do AVR. A saída do rotor excitador é fornecida ao rotor principal por um retificador de ponte de onda completa trifásico. Este rectificador está protegido por um supressor de picos de tensão contra picos de tensão utilizados por curto-circuito ou perda de sincronização. Regulação da tensão do SX440 AVR com módulo de detecção de indução trifásica < ± 0.5%. MX321 e MX341 adequado para o gerador com gerador magnético permanente (PMG).
Características elétricas
Isolamento e verniz:
O sistema de isolamento é de classe H. Todos os componentes da ferida estão impregnados com materiais e processos concebidos especificamente para garantir que o gerador funciona em condições terríveis. Os materiais de resina desenvolvidos especialmente se encontram com componentes rotativos.
Enrolamentos e desempenho eléctrico:
Todos os estatores do gerador são enrolados a 2/3 passos, isto elimina harmónicos triplos (3.o, 9.o, 15.o …) na forma de onda de tensão e é um óptimo concebido para equipamento UPS de cargas não lineares. O design de passo de 2/3 evita correntes neutras excessivas resultantes de campos de enrolamento mais elevados. Um enrolamento do amortecedor totalmente consecutivo reduz as oscilações durante o paralelismo. Os enrolamentos de 2/3 pitch e, cuidadosamente, o pólo e o dente garantem uma distorção muito baixa da forma de onda.
Terminais e caixa de terminais:
Os geradores padrão são trifásicos e pode voltar a ligar 12 extremidades dos terminais, que estão montados num bloco de terminais na extremidade sem accionamento do gerador. Uma caixa de terminais em chapa de aço dentro da AVR é fornecida com espaço suficiente para a fiação do cliente. Possui painéis amovíveis para um acesso fácil.
Fator de influência do telefone:
THF (BS EN60034-1) < 2%
THF (NEMA MG1-22) < 50
Características mecânicas
VEIO E CHAVE:
Todos os rotores do gerador são balanceados dinamicamente para melhor do que a vibração mínima de BS6861: Part1 classe 2.5 geradores de rolamentos duplos são baneados com uma meia chave.
ADAPTADOR E ACOPLAMENTO DO MOTOR:
Todos os geradores foram concebidos para dois tipos de construção. O adaptador e o prato de comando estão em conformidade com a norma SAE.
NÍVEIS de PROTECÇÃO:
Todos os geradores são IP21 e IP23 e IP44 podem ser opcionais para o gerador com protecção aircool. Mas a potência nominal diminuirá 5 ~ 10%.
A Definição do modelo do produto
Data técnica
| Modelo |
Potência nominal (KW) |
Capacidade nominal (KVA) |
Tensão nominal (V) |
Corrente nominal (A) |
Factor de potência (Cosф) |
Velocidade nominal (r.p.m.) |
Frequência nominal (Hz) |
Peso (kg) |
| YB164A | 6.5 | 8.1 | 400 | 12.3 | 0.8 | 1500/1800 | 50/60 | 95 |
| YB164B | 8.8 | 11 | 400 | 15.8 | 0.8 | 1500/1800 | 50/60 | 102 |
| YB164C | 10.8 | 13.5 | 400 | 19.5 | 0.8 | 1500/1800 | 50/60 | 110 |
| YB1640 | 12.8 | 16 | 400 | 23 | 0.8 | 1500/1800 | 50/60 | 116 |
| YB184E | 18 | 22.5 | 400 | 32.5 | 0.8 | 1500/1800 | 50/60 | 141 |
| YB184F | 22 | 27.5 | 400 | 39.7 | 0.8 | 1500/1800 | 50/60 | 164 |
| YB184G | 25 | 31.3 | 400 | 45.1 | 0.8 | 1500/1800 | 50/60 | 180 |
| YB184H | 30 | 37.5 | 400 | 54.1 | 0.8 | 1500/1800 | 50/60 | 230 |
| YB184J | 32 | 40 | 400 | 57.7 | 0.8 | 1500/1800 | 50/60 | 240 |
| YB224C | 34 | 42.5 | 400 | 61.4 | 0.8 | 1500/1800 | 50/60 | 225 |
| YB224D | 40 | 50 | 400 | 72.2 | 0.8 | 1500/1800 | 50/60 | 270 |
| YB224E | 48 | 60 | 400 | 86.6 | 0.8 | 1500/1800 | 50/60 | 290 |
| YB224F | 58 | 72.5 | 400 | 104.6 | 0.8 | 1500/1800 | 50/60 | 330 |
| YB224G | 68 | 85 | 400 | 122.7 | 0.8 | 1500/1800 | 50/60 | 370 |
| YB274C | 80 | 100 | 400 | 144.3 | 0.8 | 1500/1800 | 50/60 | 435 |
| YB274D | 91 | 114 | 400 | 173.2 | 0.8 | 1500/1800 | 50/60 | 460 |
| YB274E | 112 | 140 | 400 | 202 | 0.8 | 1500/1800 | 50/60 | 510 |
| YB274F | 128 | 160 | 400 | 225.5 | 0.8 | 1500/1800 | 50/60 | 550 |
| YB274G | 140 | 175 | 400 | 259.8 | 0.8 | 1500/1800 | 50/60 | 550 |
| YB274H | 160 | 200 | 400 | 288.7 | 0.8 | 1500/1800 | 50/60 | 650 |
| YB314C | 200 | 250 | 400 | 360.8 | 0.8 | 1500/1800 | 50/60 | 910 |
| YB314D | 236 | 295 | 400 | 433 | 0.8 | 1500/1800 | 50/60 | 975 |
| YB314E | 260 | 325 | 400 | 469 | 0.8 | 1500/1800 | 50/60 | 1055 |
| YB314F | 304 | 380 | 400 | 548.5 | 0.8 | 1500/1800 | 50/60 | 1183 |
| YB354C | 360 | 450 | 400 | 656.8 | 0.8 | 1500/1800 | 50/60 | 1350 |
| YB354D | 400 | 500 | 400 | 721.7 | 0.8 | 1500/1800 | 50/60 | 1450 |
| YB354E | 480 | 600 | 400 | 880.5 | 0.8 | 1500/1800 | 50/60 | 1598 |
| YB354F | 536 | 670 | 400 | 967.1 | 0.8 | 1500/1800 | 50/60 | 1753 |
Características do alternador
- Controlo automático avançado do regulador de tensão para funcionamento sem problemas sob a condição mais exigente.
- Fácil colocação em paralelo com a rede elétrica ou outros geradores. Enrolamentos padrão de passo 2/3 evitam correntes neutras excessivas.
- Rotor dinamicamente equilibrado, com rolamentos de esferas selados e construção de rolamentos únicos ou de dois rolamentos.
- Instalação e manutenção simples com fácil acesso aos terminais, díodos rotativos e parafusos de acoplamento.
- Ampla gama de adaptadores de flange e disco de acoplamento de rolamento único.
Todos os rotores do alternador devem passar no teste de equilíbrio, cujas vibrações sejam inferiores ao mínimo do BS6861 P.1, G 2.5. O alternador de dois rolamentos tem um equilíbrio de teste de meia chave.
Caixa de terminais e terminais
O alternador de três campos tem 12 fios trazidos para os terminais na caixa de terminais. Os terminais são colocados na extremidade sem transmissão. A caixa está equipada com painéis amovíveis.
Equipamento eléctrico e de enrolamento
O projeto de enrolamento de 2/3 pith pode eliminar efetivamente a terceira onda harmônica (3th, 9th, 15th) da tensão, que é o melhor projeto de UPS para carga não linear. Conectada à rede em paralelo, a estrutura pode conter correntes excessivas na linha média. Este passo e o passo 2/3 ajudam a verificar a distorção da onda e a tensão de saída.
Acessórios e opção
- Kit de queda para partilha de corrente reativa durante o funcionamento paralelo
- Potenciómetro de tensão remota
- PT100 protecção térmica incorporada nos enrolamentos do estator
- Aquecedores anti-condensação
- Protecção IP23
- Tratamento especial para soro fisiológico ou ambiente corrosivo
- PMG
- Painel de controlo com medidor digital LCD
Perguntas Frequentes (FAQ)
Qual é o seu período de garantia?
As nossas condições de garantia padrão são de 1 ano ou 1000 horas de funcionamento, o que ocorrer primeiro. Contudo, dependendo do projeto específico, podemos estender o período de garantia.
Os geradores têm garantia global?
Sim. A maioria dos nossos produtos, equipados com motores como Cummins, Perkins e Doosan, usufruem do serviço de garantia global. Os alternadores que utilizamos, tais como Leroy-Somer, Stamford e Marathon, também oferecem suporte de garantia global para a sua conveniência pós-venda.
Aceita o serviço OEM/ODM?
Sim, aceitamos e realizamos o fabrico sob medida através dos serviços de OEM e ODM.
Quais são as suas condições de pagamento?
Podemos aceitar pagamento por T/T com 30% de sinal adiantado, sendo os restantes 70% pagos antes do envio, ou L/C irrevogável e confirmado à vista.
Qual é o seu tempo de entrega?
O nosso tempo de entrega padrão é de 15 a 25 dias úteis. No entanto, se a sua encomenda incluir motores ou alternadores especiais, o prazo poderá ser prolongado.
Qual é a quantidade mínima de encomenda (MOQ)?
A quantidade mínima de encomenda é de apenas 1 conjunto.
