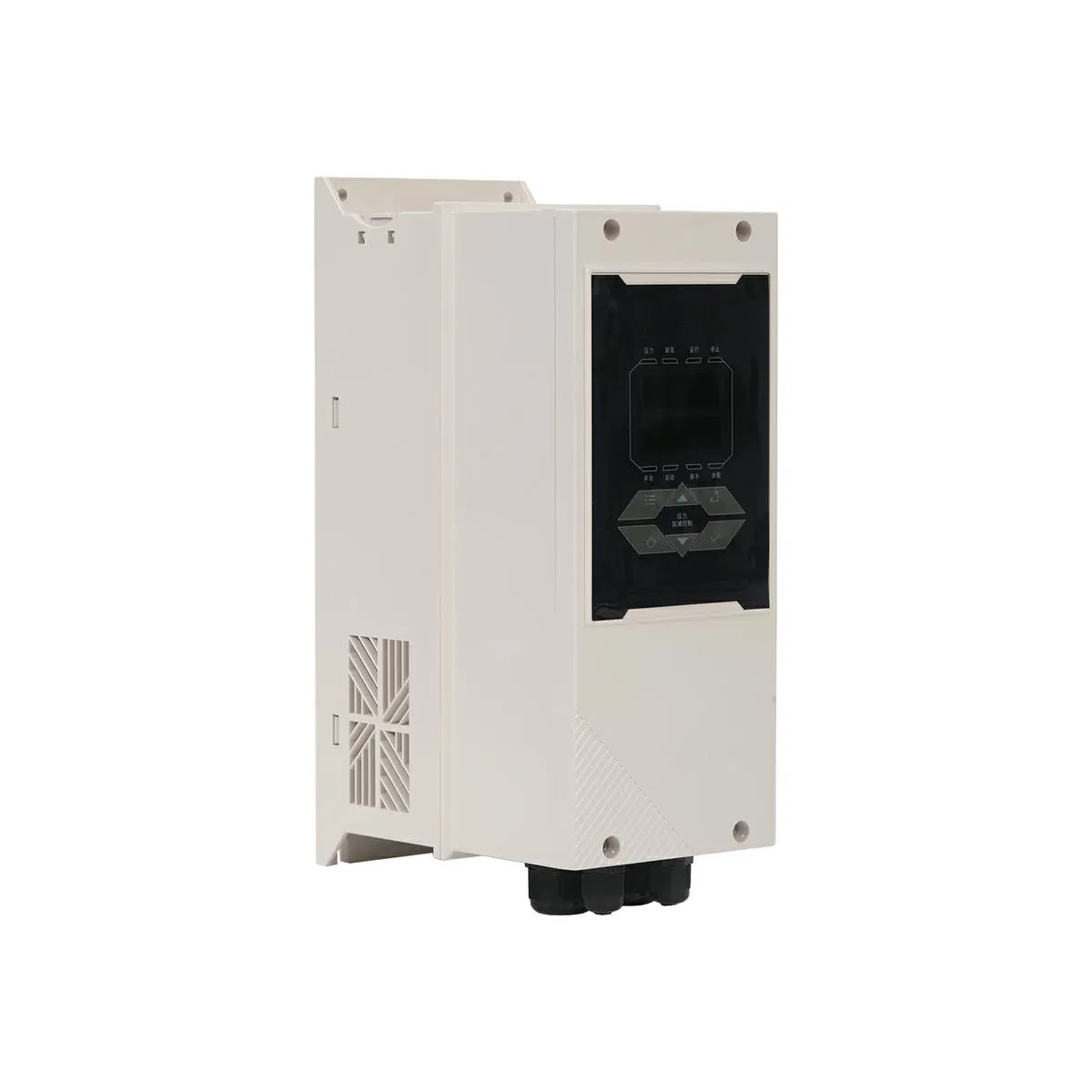

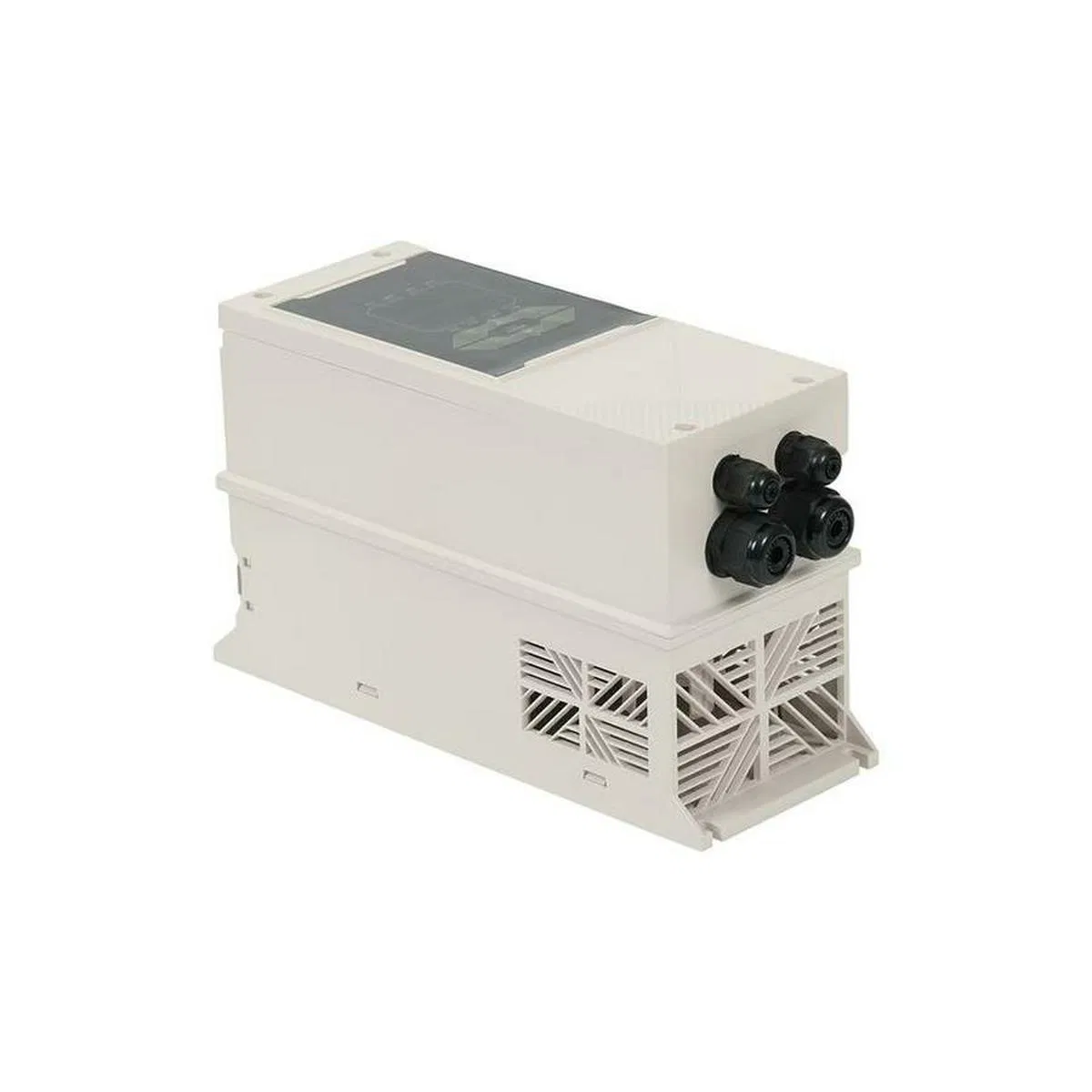

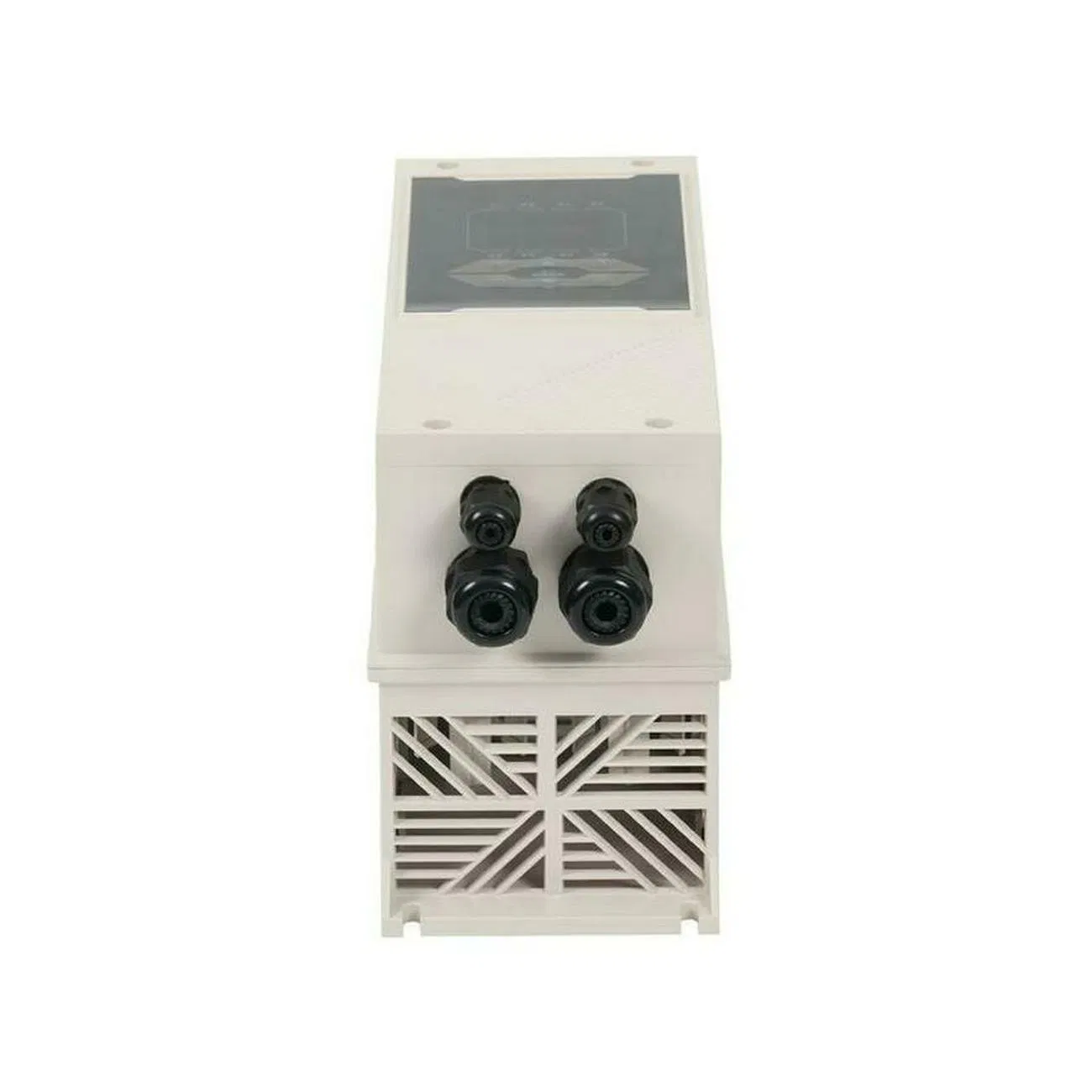

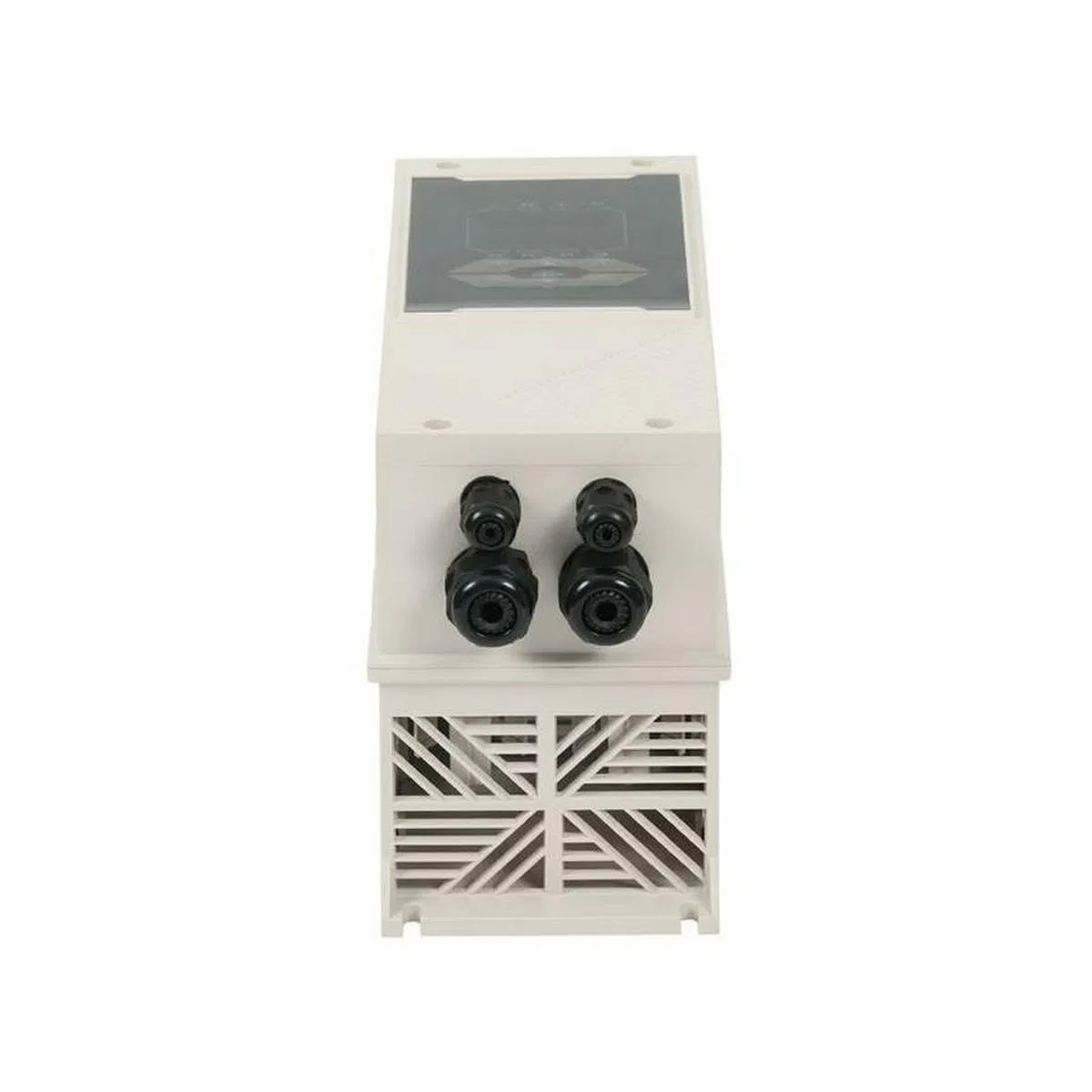

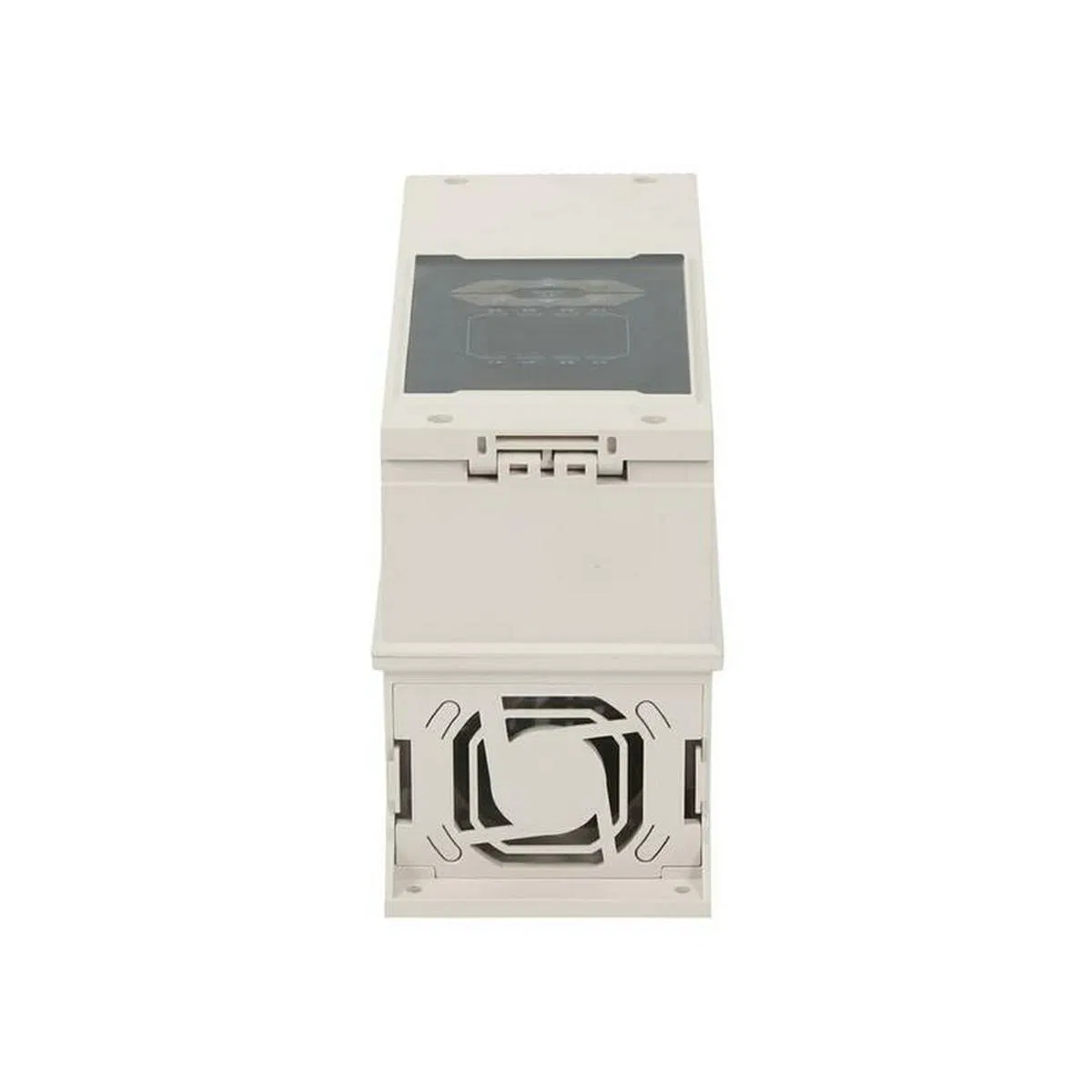

O inversor da bomba M760 é um acionamento de frequência variável monofásico e trifásico, concebido especialmente para gerir o desempenho da bomba de água de forma a corresponder a uma vasta gama de condições e requisitos do sistema de fornecimento de água. Foi concebido especialmente para ser montado no interior do armário com um elevado nível de protecção IP54, o que é mais compatível com motores magnéticos permanentes.
O inversor da bomba M760 permite que a bomba trabalhe de forma mais eficiente, segura e inteligente, reduza uma grande quantidade de consumo de energia e prolongue a vida útil das suas bombas.
O inversor da bomba M760 é feito de componentes e materiais de alta qualidade e adota a mais recente tecnologia de microprocessador.
| Especificação de Entrada/Saída | Modo | Potência | Corrente de saída | L (mm) | W (mm) | H (mm) | Orifício de instalação (mm) |
|---|---|---|---|---|---|---|---|
| 1PH 220V Entrada / 3PH 220V Saída | M760-2TR75A0 | 0,75 KW | 4A | 150 | 102 | 118 | Ø4 |
| M760-2T1R5A0 | 1,5KW | 7A | 150 | 102 | 118 | Ø4 | |
| M760-2T2R2A0 | 2,2KW | 10 A. | 150 | 102 | 118 | Ø4 | |
| 3PH 380V Entrada / 3PH 380V Saída | M760-4TR75A0 | 0,75 KW | 2,1A | 150 | 102 | 118 | Ø4 |
| M760-4T1R5A0 | 1,5KW | 3,8A | 150 | 102 | 118 | Ø4 | |
| M760-4T2R2A0 | 2,2KW | 5.1A | 150 | 102 | 118 | Ø4 | |
| M760-4T004A0 | 4.0KW | 9A | 294 | 131 | 173 | Ø5 | |
| M760-4T5R5A0 | 5,5KW | 13 A. | 294 | 131 | 173 | Ø5 | |
| M760-4T7R5A0 | 7,5KW | 16 A. | 294 | 131 | 173 | Ø5 | |
| M760-4T011A0 | 11 KW | 25A | 294 | 131 | 173 | Ø6.5 | |
| M760-4T015A0 | 15 KW | 32 A. | 337 | 197 | 193 | Ø6.5 | |
| M760-4T18R5A0 | 18,5 KW | 38 A. | 337 | 197 | 193 | Ø8.5 | |
| M760-4T022A0 | 22 KW | 45A | 337 | 197 | 193 | Ø8.5 | |
| M760-4T030A0 | 30 KW | 60 A. | 348.5 | 227 | 171.5 | Ø8.5 | |
| M760-4T037A0 | 37 KW | 75A | 348.5 | 227 | 171.5 | Ø8.5 | |
| Outros | M760-4T045A0 | 45 KW | 90A | 400 | 256 | 230 | Ø10 |
| Categoria | Parâmetro | Especificações Detalhadas |
|---|---|---|
| Característica de controlo | Modo de controlo | Controlo V/F. |
| Binário de arranque | 0,5Hz ± 100% | |
| Gama ajustável em velocidade | 1:100 | |
| Precisão de manutenção da velocidade | ± 1.0% | |
| Capacidade de sobrecarga | corrente nominal de 150% para 60 s; corrente nominal de 180% para 1 s. | |
| Tempo de aceleração/desaceleração | 0.1-3600 | |
| Parâmetros de entrada e saída | Frequência inicial | 0.01 Hz |
| Tensão de entrada | 220VAC ± 15%, 380V ± 15% | |
| Intervalo de frequência de entrada | 50/60Hz, flutuação ± 5% | |
| Tensão de saída | 0 - tensão de entrada nominal | |
| Frequência de saída | 0-200Hz | |

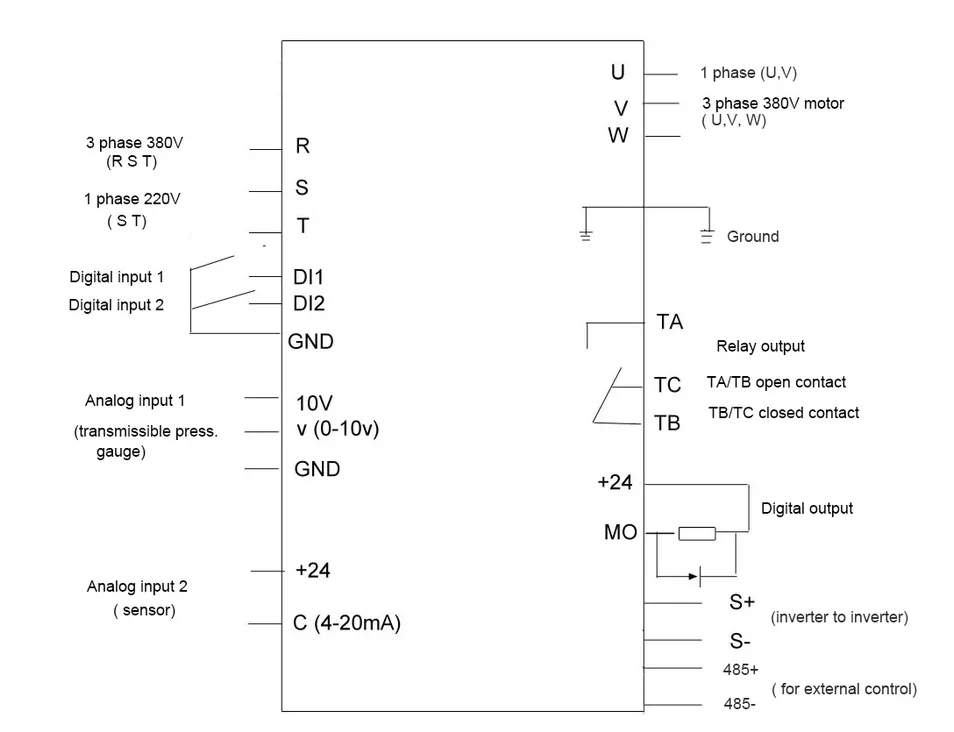

| Interface periférica | Entrada digital programável | 2 vias de entrada de terminal digital |
| Entrada analógica programável | V: 0 - 5 V / V (manómetro remoto): 0 - 10 V / C (transdutor de pressão): 4-20 mA | |
| Repetir saída | saída de 1 via, pragmático | |
| Abra a saída de coleta | saída de 1 via, pragmático | |
| Funções básicas | Comando em execução do canal | Três tipos de canais: 1. Painel operacional 2. Terminal de controle, 3. Porta de comunicação serial, escolha 1 e 2 para unidade mestre e 3 para auxiliares |
| PID incorporado | Aritmética PID avançada para realizar o sistema de controlo de circuito fechado | |
| Controlo da velocidade de paragem | Limite automaticamente a corrente e a tensão durante o período de funcionamento para evitar disparo devido a sobrecorrente ou sobretensão frequente | |

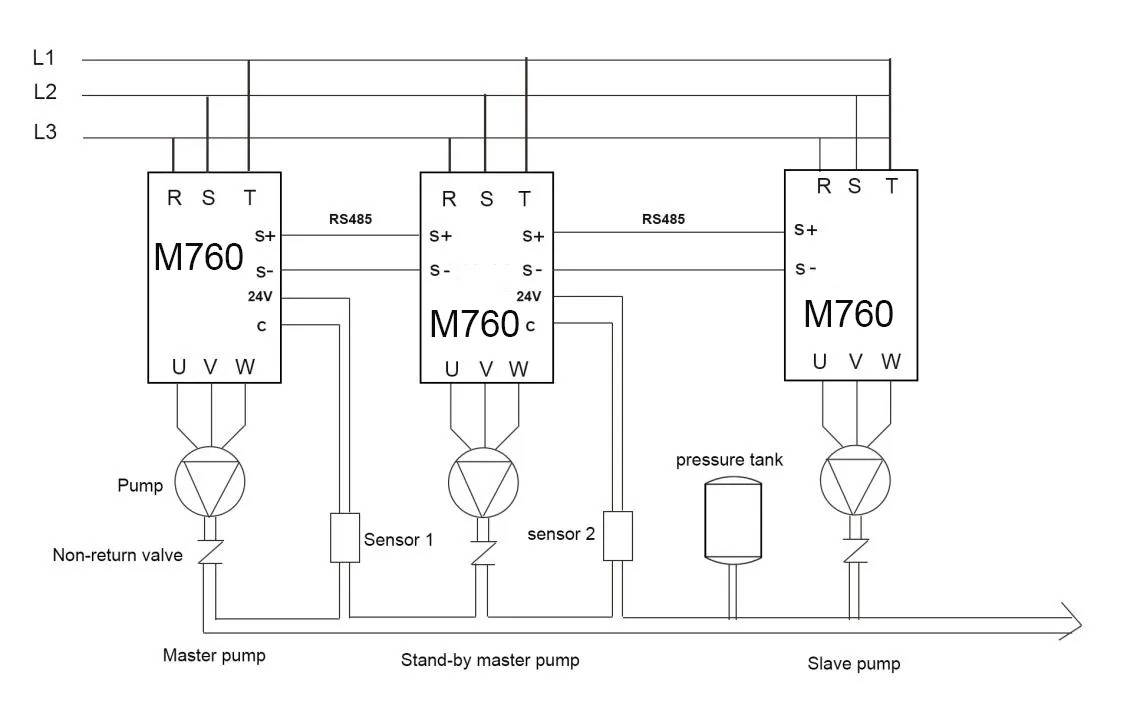

| Ligação principal e auxiliar | Design RS485 extensível, uma unidade no sistema pode ser mestre e controla as outras unidades auxiliares (4 no máximo) para funcionar pelo modo de comunicação, a unidade principal envia informações de feedback PID às unidades auxiliares e monitoriza o estado dos auxiliares em tempo real. Qualquer falha das unidades auxiliares não afecta as outras. | |
| Proteção contra falta de água | Se a transmissão detectar que a pressão do tubo é inferior ao valor definido da pressão de falta de água, o sistema pára de funcionar automaticamente. Após o período de tempo definido, reinicia automaticamente durante os tempos especificados. Se a pressão voltar ao normal, o sistema funciona normalmente, caso contrário, o sistema pára automaticamente em caso de funcionamento em ralenti da bomba e prolonga a vida útil da bomba até à extensão máxima. | |
| Alarme de alta pressão | Quando a pressão excede a pressão definida, deixa de funcionar automaticamente para evitar danos na rede de tubos devido a alta pressão. | |
| Funcionamento automático com poupança de energia | Reduza automaticamente a tensão de saída sob carga leve para poupar energia | |
| Definição da palavra-passe | A senha de 4 bits pode ser definida com números não zero, saia da interface de configuração de senha e a senha será valide em 1 minuto. | |
| Bloqueio dos parâmetros | Defina se o parâmetro está bloqueado no estado de funcionamento ou parado em caso de funcionamento incorrecto. | |
| Utilize condição | Instalação | A instalação deve ser executada sob condições sem luz solar direta, poeira, gás corrosivo, inflamablegas, névoa de óleo, vapor e queda de água. |
| Altitude | Inferior a 1000 m, manutenção com capacidade reduzida superior a 1000 m. redução de capacidade de 1% a cada 100 m de aumento da temperatura. | |
| Temperatura ambiente | - 10 ℃ - 40 ℃, manutenção na capacidade reduzida para 40 ℃ - 50 ℃. Redução da capacidade de 4% a cada 1 ℃ de aumento da altura. | |
| Humidade | ≤ 95% HR, sem condensação de água. | |
| Vibração | < 5,9 m/S2 (0,6 G) |
