| No | Componentes | Descrição parâmetro e origem Plano |
|---|---|---|

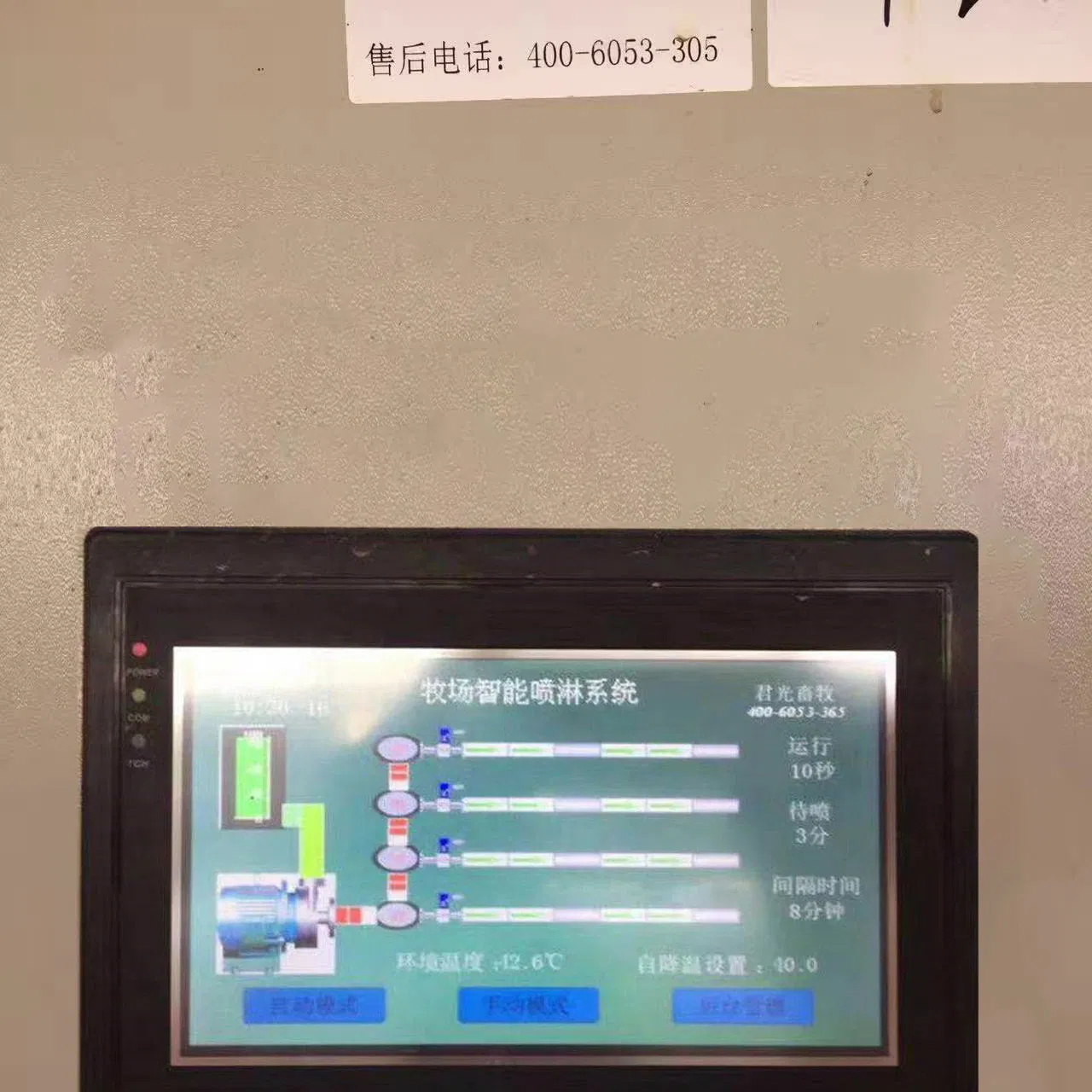

| 1 | Controlador PLC | Componentes principais: PLC, ecrã LCD, sistema de refrigeração dentro da caixa, transformador, etc. O sistema está dividido em modo automático e modo manual. No modo automático, a faixa de temperatura, o tempo de pulverização, o intervalo de pulverização e outros parâmetros relacionados para iniciar a pulverização podem ser inseridos através da tela LCD. |
| 2 | Monitorização ambiental | Componentes principais: Sensores de temperatura, cabos de dados, etc. O transmissor de temperatura adota um circuito de amplificação linear de alta precisão com resistências de platina de alta precisão (como PT100 e Pt1000), tornando o produto altamente estável e preciso. |

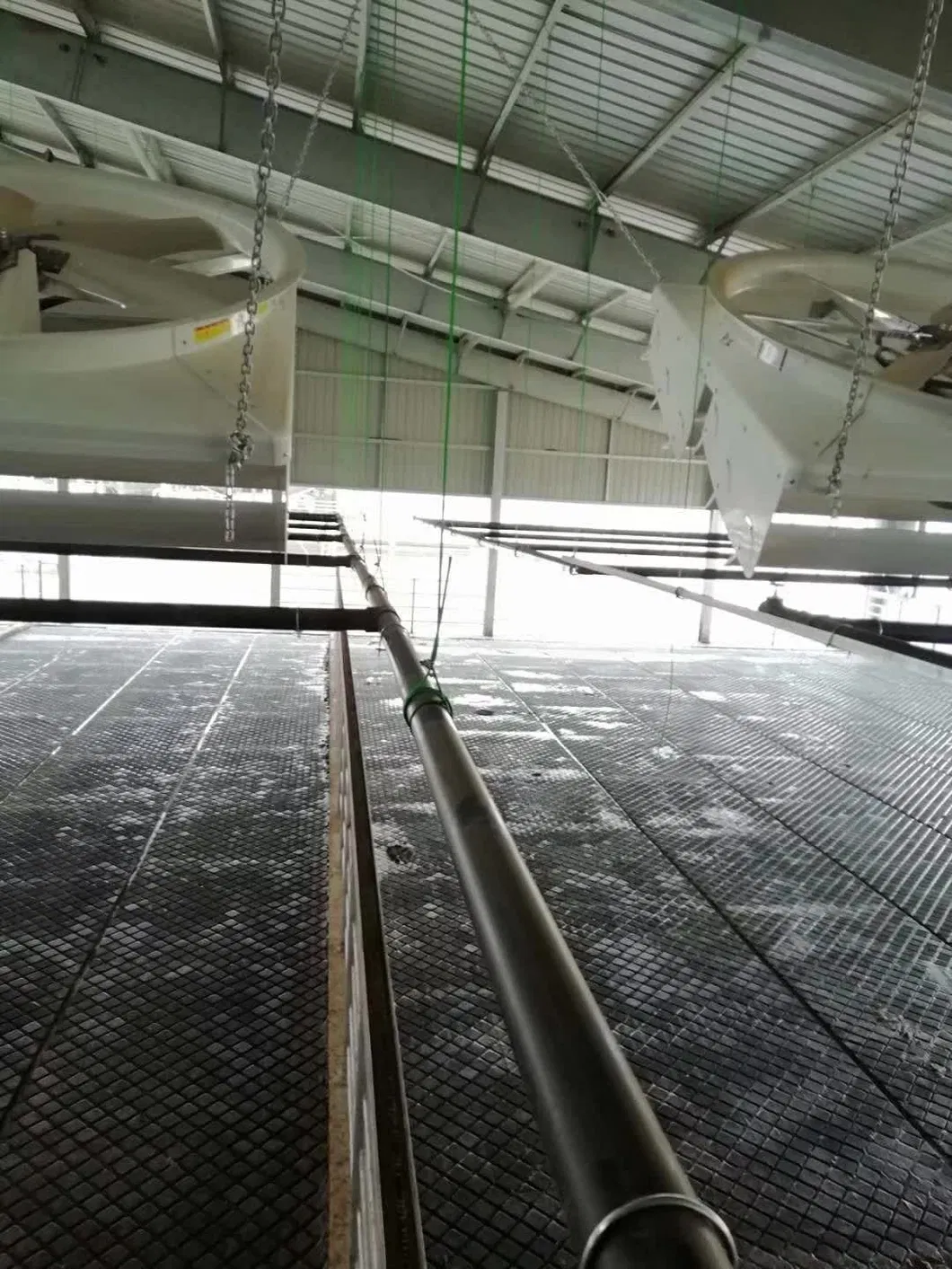

| 3 | Filtro e linha principal | Componentes principais: Filtro, linha principal Ø 75PE, Ø linha principal de 50PE e acessórios. A tubagem principal de PE tem uma espessura de parede de 6,8 mm para Ø 75 e 4,6 mm para Ø 50, com uma pressão de 1,6MPa. |

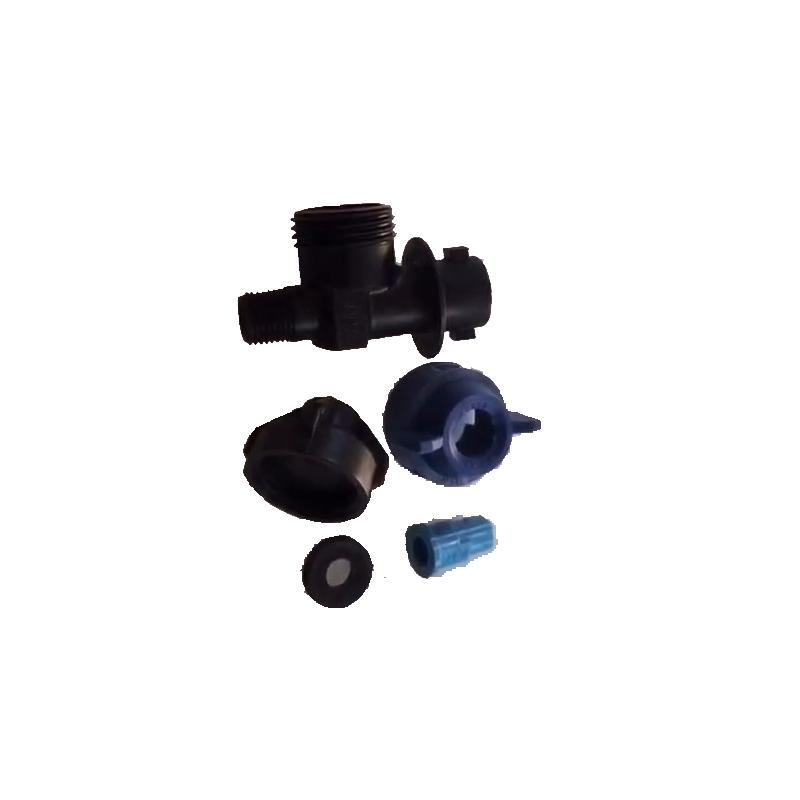

| 4 | Bico de pulverização | Bocal unidireccional de pressão capaz de suportar uma pressão de 1,4KG/cm³; ângulo de pulverização entre 120 e 150 graus; raio de pulverização entre 0 e 1,9 metros; taxa de fluxo de 1,5 - 3,8L/min. |
| 5 | Sistema de sobrealimentação | Inclui principalmente uma bomba auxiliar, um depósito de água, uma válvula de retenção, uma caixa de controlo do manómetro do nó eléctrico, etc. É utilizada quando a pressão da tubagem e a taxa de fluxo de água são insuficientes. |

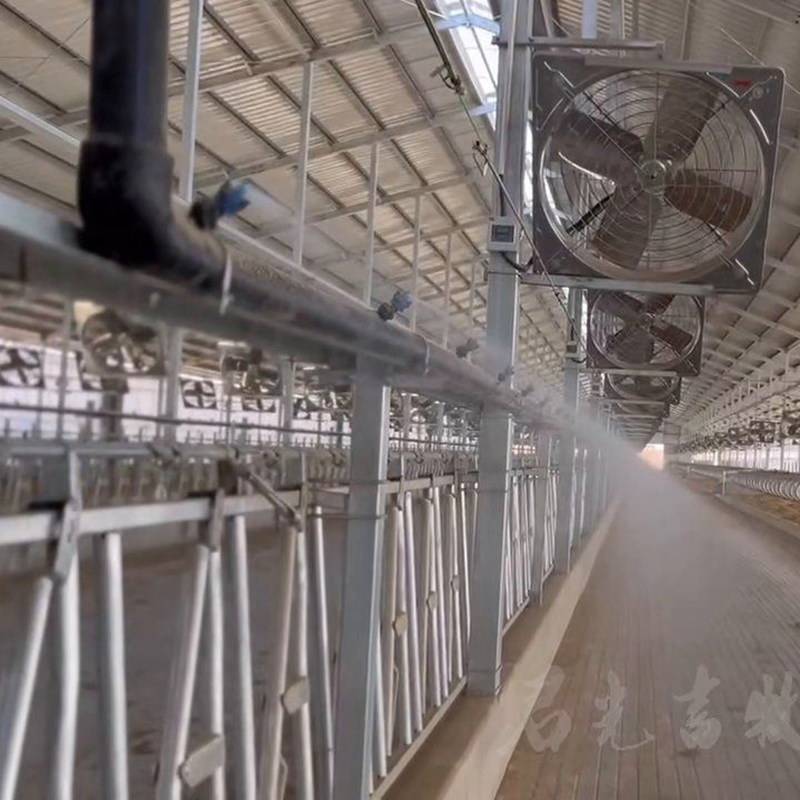

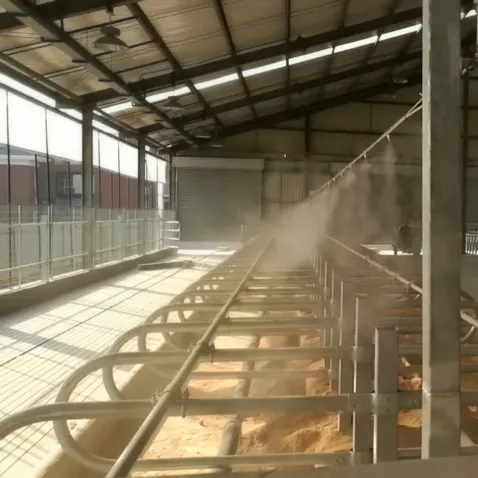

O sistema é constituído principalmente por três partes, a saber, a parte de controlo do microcomputador, o depósito de água e a parte de reforço, e a parte de canalização e pulverização.

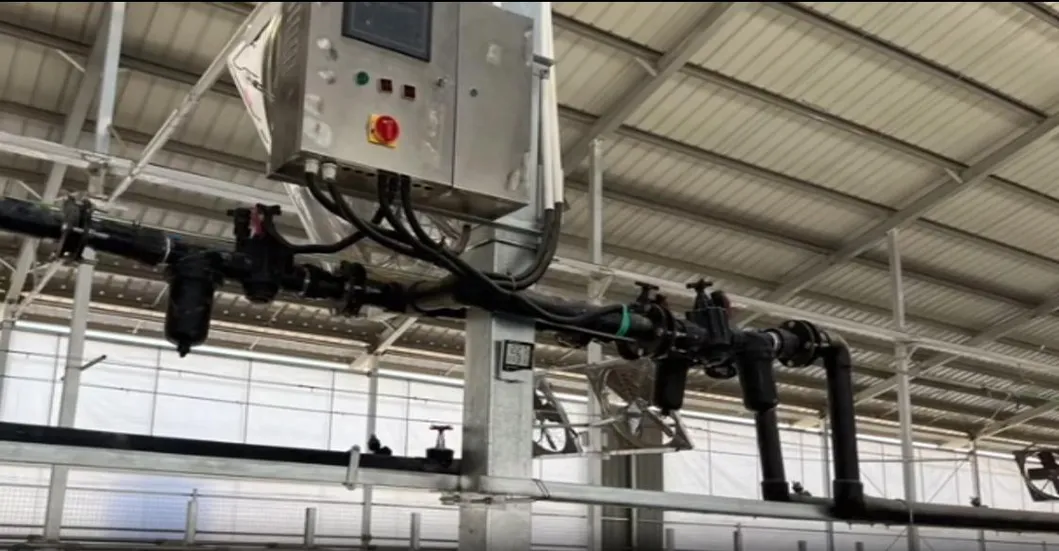

A parte de controlo do microcomputador utiliza chips programáveis para executar as instruções do programa definido, controla a abertura e o fecho do sistema de fornecimento de água através de válvulas eletromagnéticas e utiliza resistências de platina de alta precisão para componentes sensíveis à temperatura, tornando o produto altamente sensível e estável.

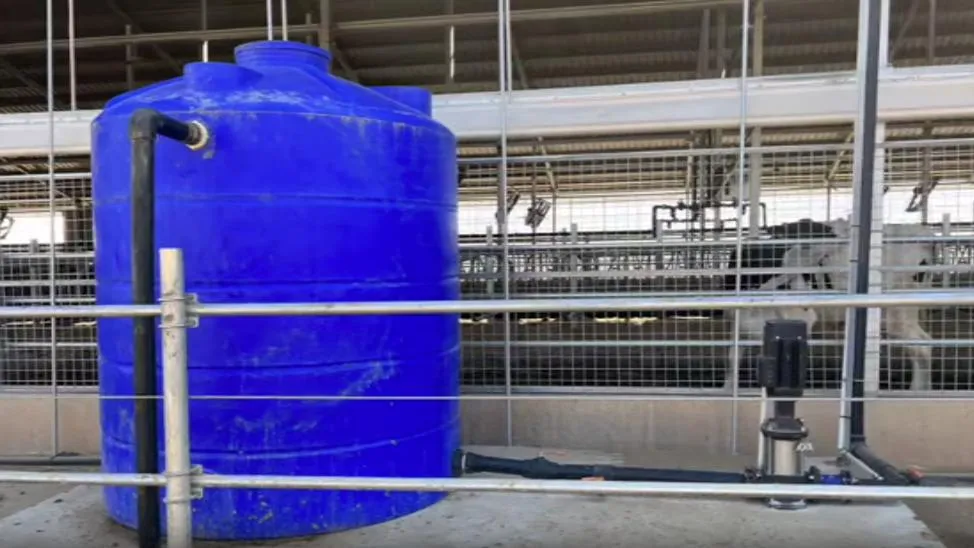

O depósito de água e a peça de pressurização estão equipados com bombas de reforço em aço inoxidável. O volume do depósito de água é calculado com base no volume máximo de água pulverizada programado para garantir o funcionamento normal do sistema.

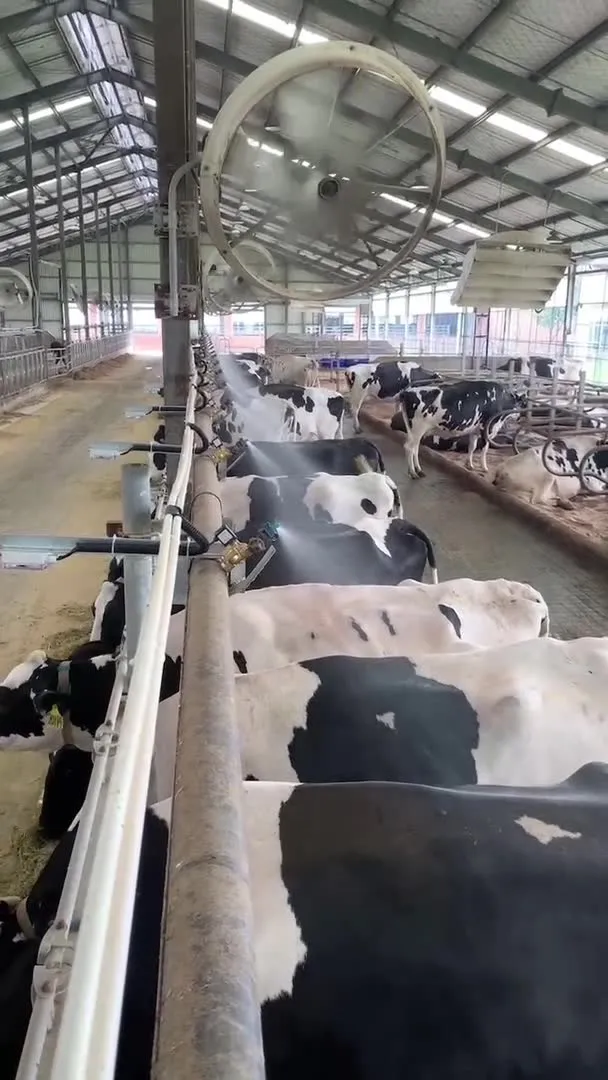

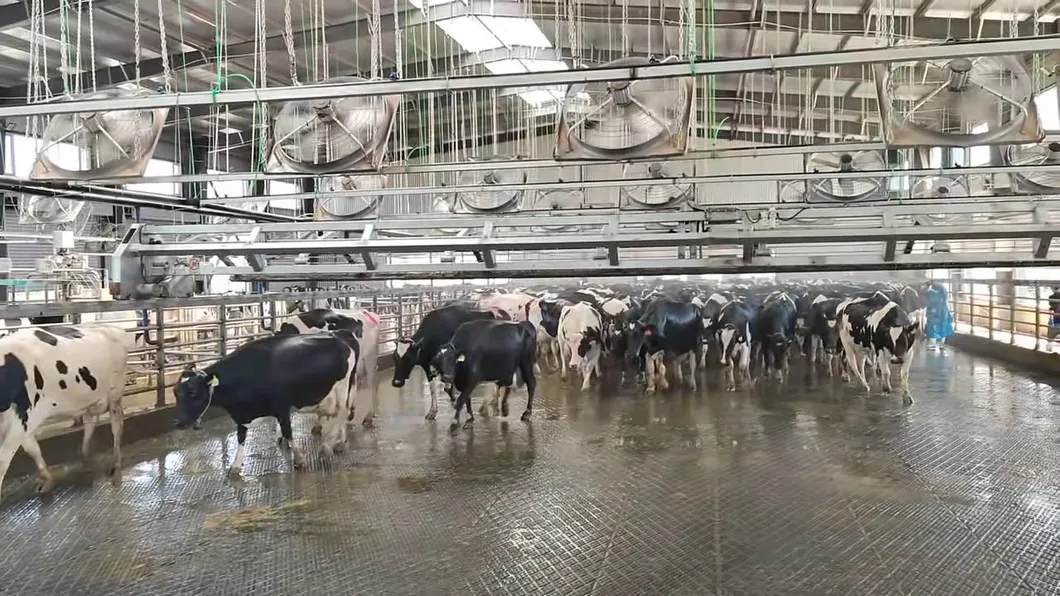

O maior destaque do sistema inteligente de pulverização instantânea é que a ação de pulverização rapidamente molha o corpo da vaca em 8-10 segundos (a pressão de molhamento é de ≥ 3 kg e grandes gotas de água podem passar diretamente através do pêlo da vaca para molhar as costas).
Somos uma empresa de alta tecnologia especializada no design e construção de modernas fazendas de gado, produção e vendas de equipamentos de melhoramento e tratamento de resíduos de gado. Contamos com uma área de escritórios de 2700 metros quadrados e uma oficina de produção de 6500 metros quadrados.
Especializamo-nos na fabricação de uma ampla gama de equipamentos para exploração leiteira: headlocks (cancelas de contenção), celeiros, ventiladores, escovas de gado, sistemas de pulverização, raspadores de estrume, sistemas de tratamento de resíduos animais e sistemas de produção de materiais de cama.
O nosso foco reside na investigação, desenvolvimento e promoção de soluções agrícolas inovadoras, contando com 24 patentes tecnológicas nacionais. Todos os nossos produtos são direcionados para uma exploração pecuária eficiente, prática, durável, económica e com foco na eficiência energética, adaptando-se às necessidades modernas de desenvolvimento rápido do setor de laticínios.
| Item | Avarias comuns | Possíveis fatores para falhas | Solução |
|---|---|---|---|
| 1 | Alguns bicos pulverizam água de forma anormal ou continuam a pingar após a paragem do sistema. | Presença de objetos estranhos no interior do bocal. | Limpe os resíduos ou objetos estranhos acumulados no interior do bocal. |
| 2 | Após a partida, um dos pontos de pulverização apresenta pressão de água excessivamente baixa. | Filtro entupido ou tubagem parcialmente bloqueada. | Limpe regularmente o filtro e inspecione a tubagem correspondente. |
| 3 | A bomba não desliga após o arranque e a pressão de pulverização não atinge o valor configurado. | Nível de água muito baixo no depósito ou presença de ar acumulado na câmara da bomba. | Verifique e reabasteça as fontes de água; consulte o manual para purgar o ar acumulado na bomba. |
| 4 | A pulverização inicia-se mesmo quando a temperatura ambiente não atingiu a temperatura definida. | Falta de calibração do termómetro ou sonda de detecção de temperatura danificada. | Calibre os valores de temperatura conforme indicado no manual técnico ou substitua a sonda se estiver danificada. |
| 5 | A temperatura ambiente excede o valor programado, mas o ciclo de pulverização não é ativado. | ||
| 6 | A válvula solenóide não abre para permitir o fluxo de água. | Transformador da caixa de comando danificado. | Verifique se a caixa possui saída de 24 V CA. Caso contrário, substitua o transformador. |
| Válvula solenóide danificada. | Caso exista tensão de saída de 24 V CA mas a válvula continue inativa, proceda à substituição da válvula ou do solenóide. |
