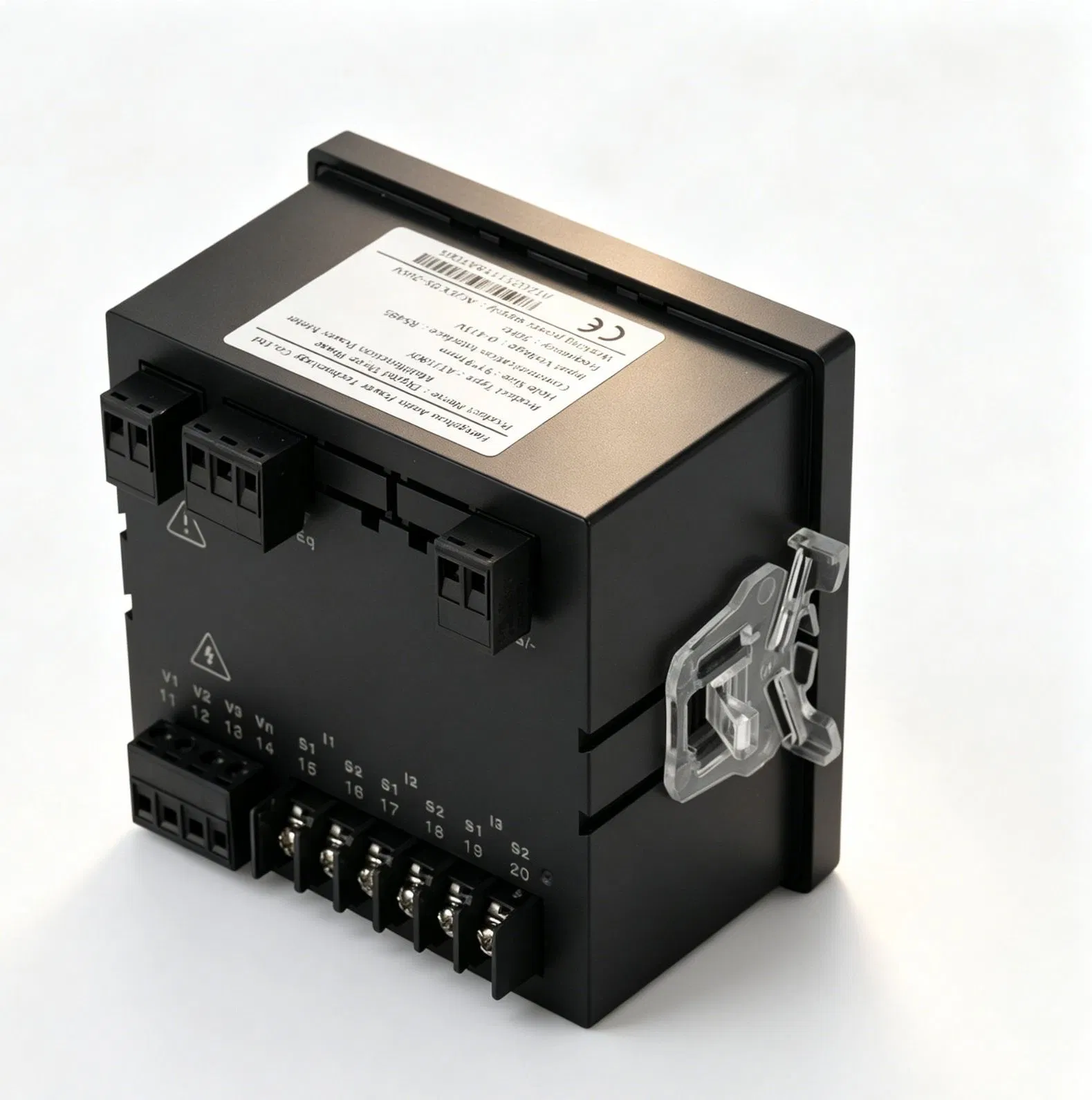

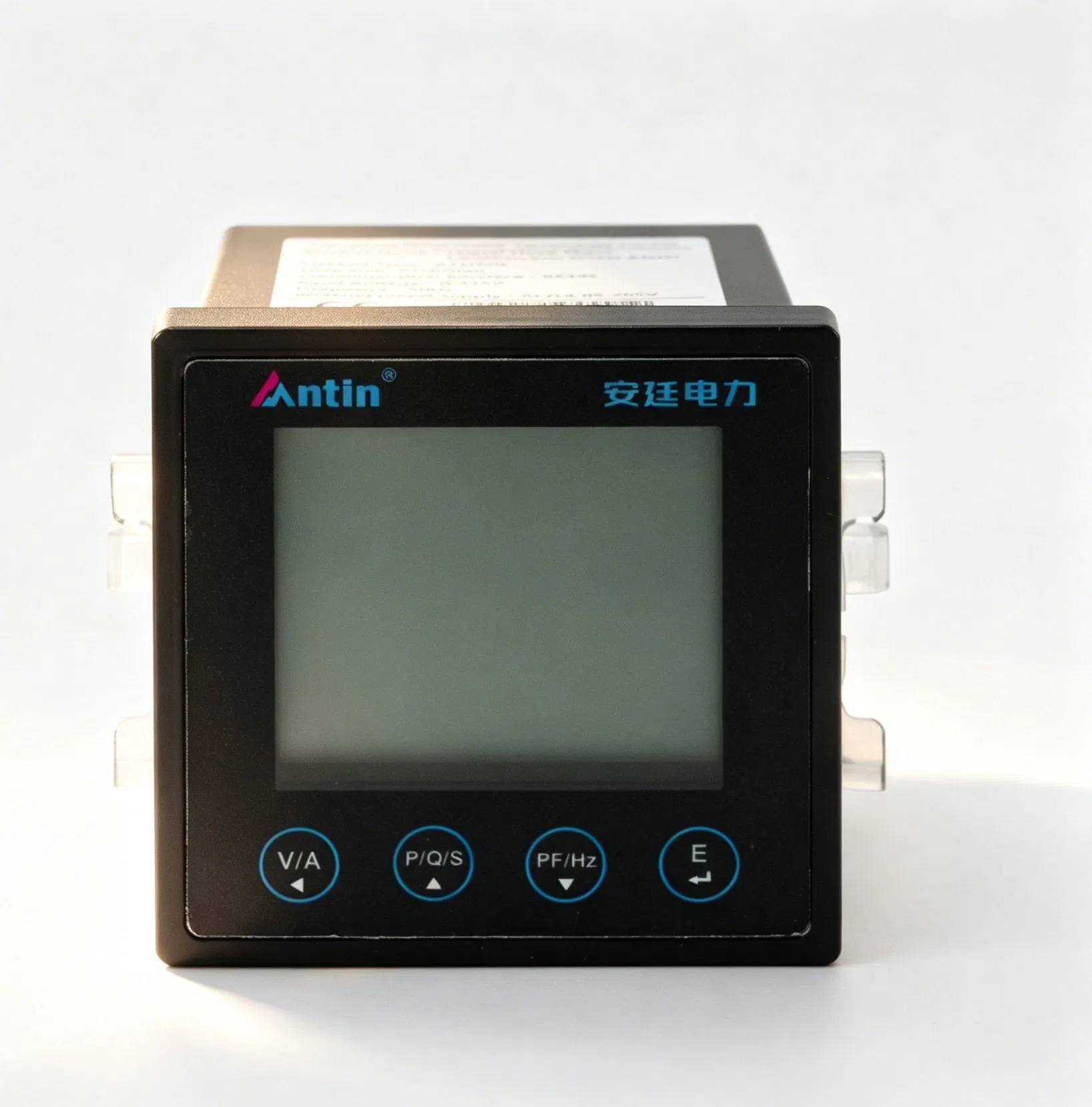

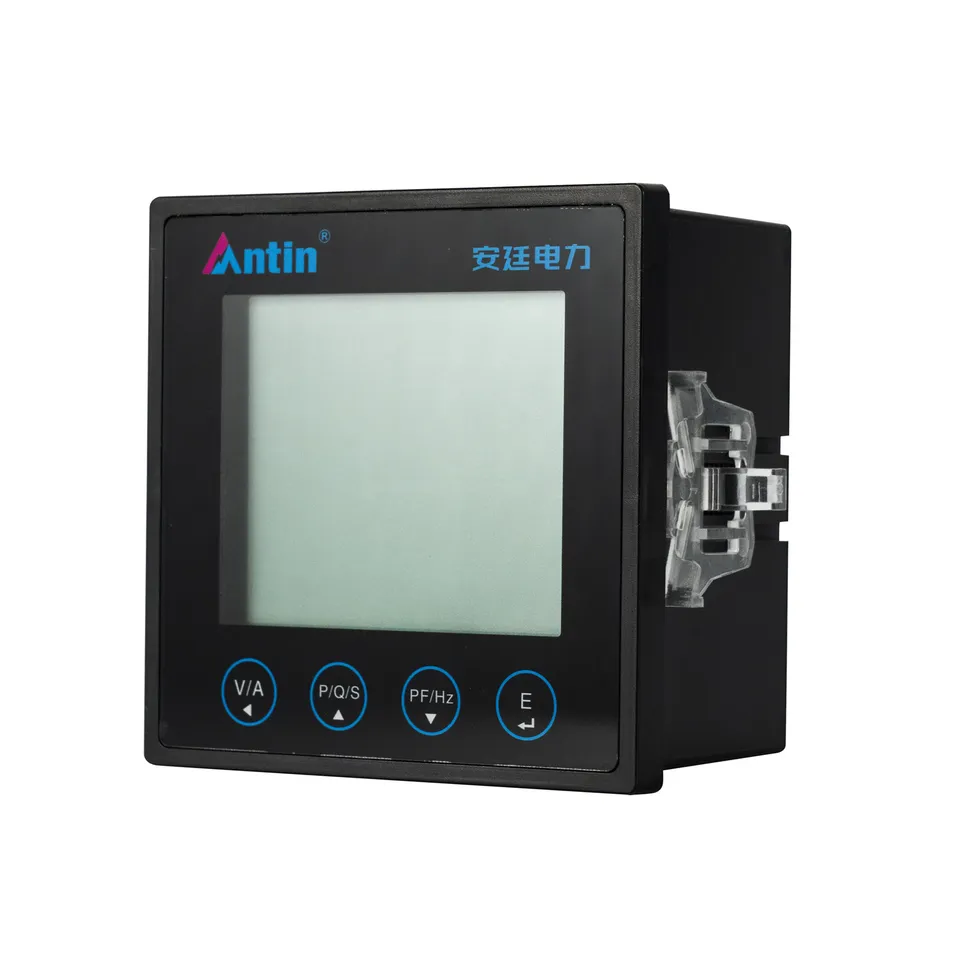

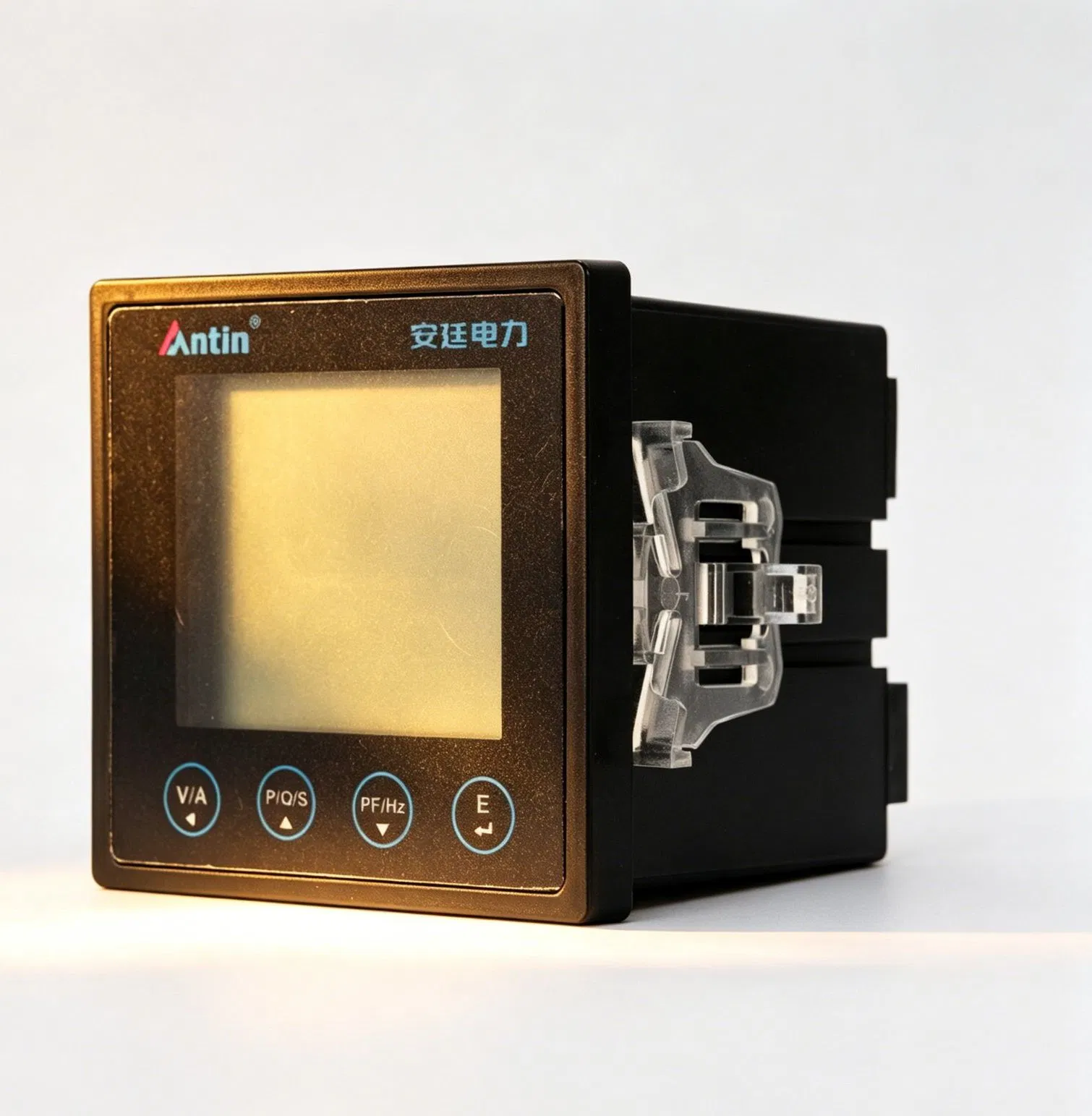

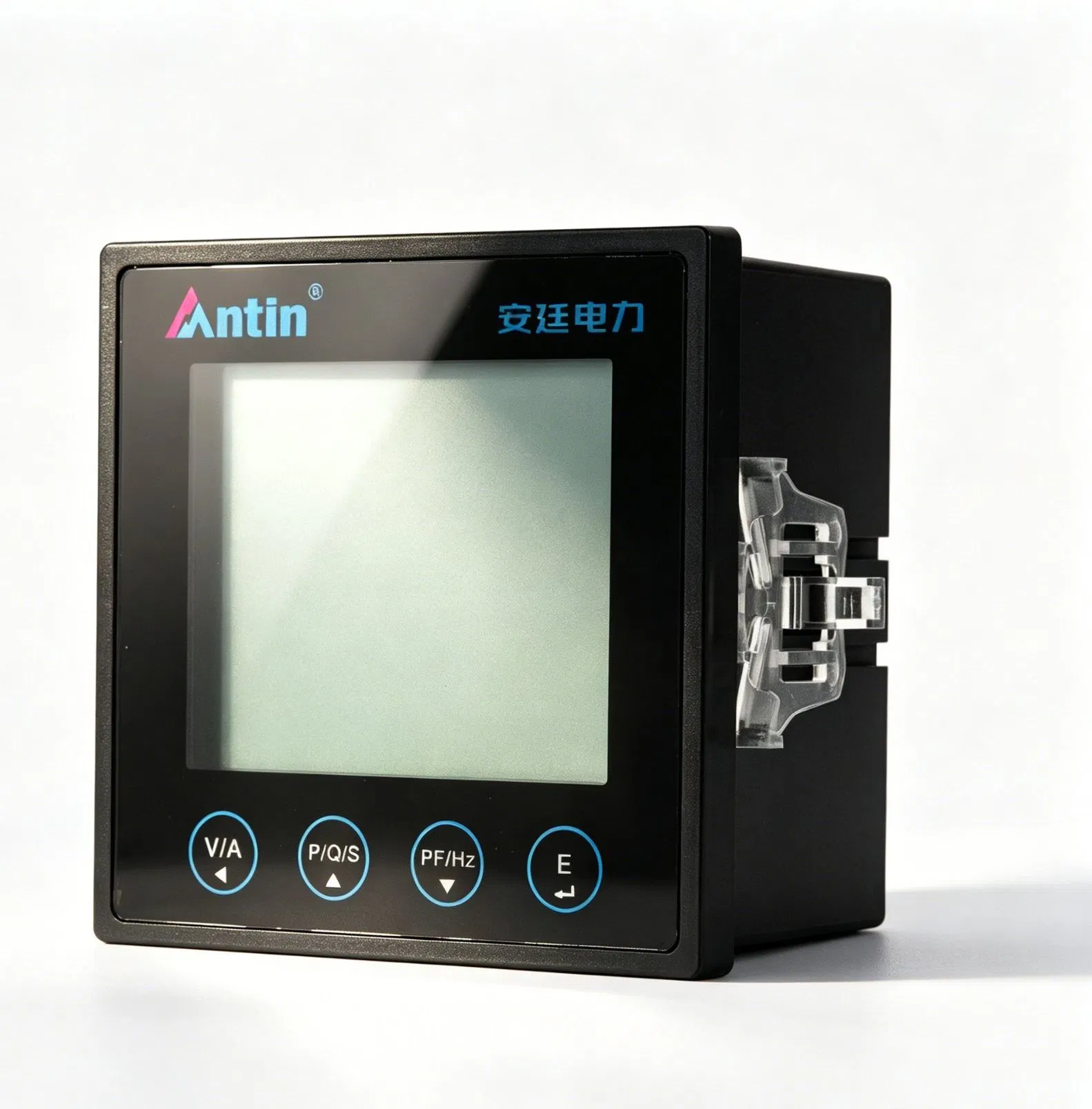

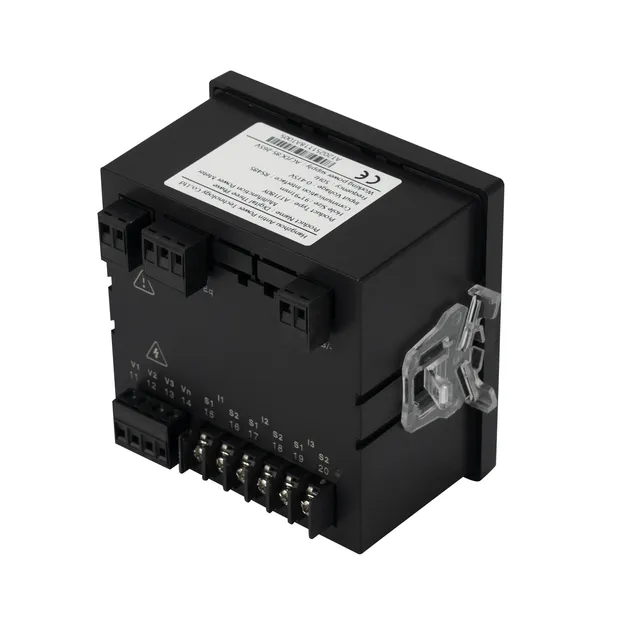

O ATJ180Y é um instrumento multifuncional de medição eléctrica trifásico de elevado desempenho que integra medições de alta precisão, análise inteligente, expansão flexível e capacidades de comunicação robustas. Foi especificamente concebido para monitorização de energia moderna, gestão de eficiência energética e diagnóstico de qualidade de energia.
Fonte de alimentação universal CA/CC de gama alargada: Suporta entrada de tensão ampla de 85 V CA/CC, compatível com redes elétricas globais.
Arquitetura do processador dual-core: O processador dual-core de 32 bits lida com aquisição de dados e computação separadamente, aumentando significativamente a velocidade de resposta.
* Configurações personalizadas disponíveis mediante solicitação.
| Parâmetros do Equipamento | Tipo de Parâmetro | Indicador / Valor |
|---|---|---|
| Fonte de Alimentação em Funcionamento | ||
| Alimentação | Fonte de Alimentação Principal | AC/DC85 … 265V |
| Consumo | Consumo de Potência | ≤ 3 W. |
| Proteção Interna | Protecção contra Sobretensão | ≥ AC350V/DC460V (componentes internos não substituíveis) |
| Proteção Interna | Proteção contra Sobrecorrente | ≥ 0,5A (componentes internos não substituíveis) |
| Medição de Tensão | ||
| Tensão Nominal | Tensão do Sistema | AC220 V * 3 / 400 Vrms ( ± 10%) |
| Gama de Medição | Limites Operacionais | Tensão de fase: 10 … 400 Vrms; Tensão de linha: 10 … 690 Vrms |
| Valor Inicial | Sensibilidade Inicial | 10 Vrms |
| Valor Máximo | Capacidade de Medição Máxima | Tensão de fase: 450 Vrms; Tensão de linha: 780 Vrms |
| Medição de Corrente | ||
| Corrente Nominal | Corrente do Sistema | X/1 ou x/5A * 3 |
| Gama de Medição | Faixa Operacional | 0.005-5A |
| Valor Inicial | Sensibilidade Mínima | 0,005A |
| Valor Máximo | Sobrecarga de Corrente | 6A; 10 vezes a corrente máxima sustentada durante 10 segundos |
| Medição de Frequência e Comunicação | ||
| Frequência | Frequência Nominal / Faixa | 50 / 60 Hz (Gama: 45 … 65 Hz) |
| Barramento | Tipo de Interface | RS485 (Endereço: 1-255) |
| Protocolo | Modos de Transmissão | Modbus-RTU/DLT645 (opcional) |
| Taxa de Transmissão | Baud Rate | 2400/4800/9600/19200bps |
| Impulso | Constante de impulsos | 3200imp/kwh |
| Funcionalidades Alargadas (Opcional) | ||
| Entrada Digital | Canais e Requisitos | Requer entrada passiva / 2 canais / transmissão interna de 5 V. |
| Saída Digital | Canais e Controlo | Saída passiva / 2 canais / classificação de contacto 5A 250 V. / pulso ou saída normalmente aberta, alarme ou controlo remoto selecionável. |
| Proteção IP | Grau de Proteção contra Água/Poeira | IP20 |
