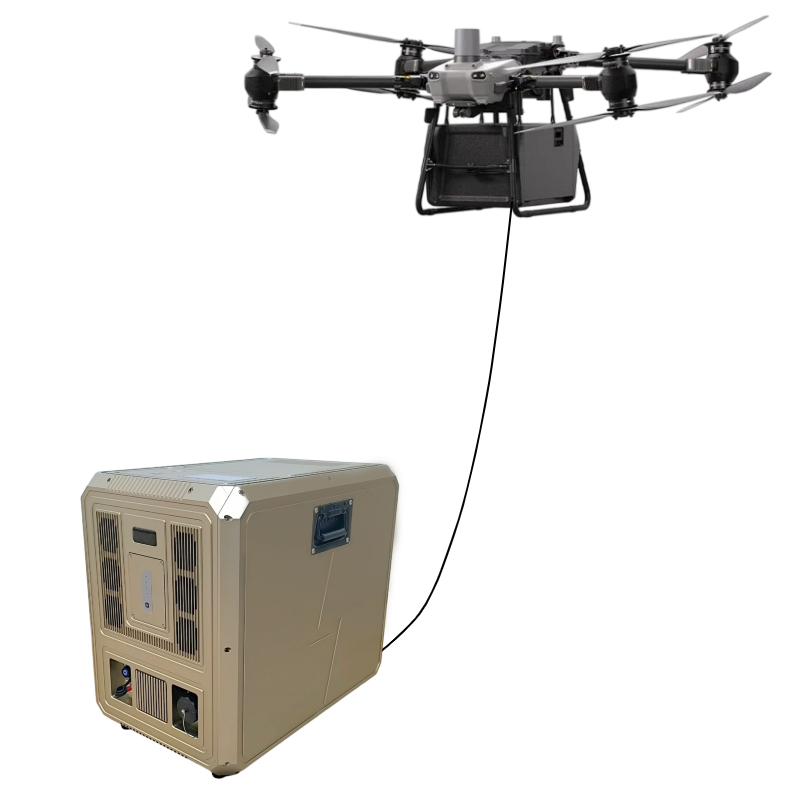

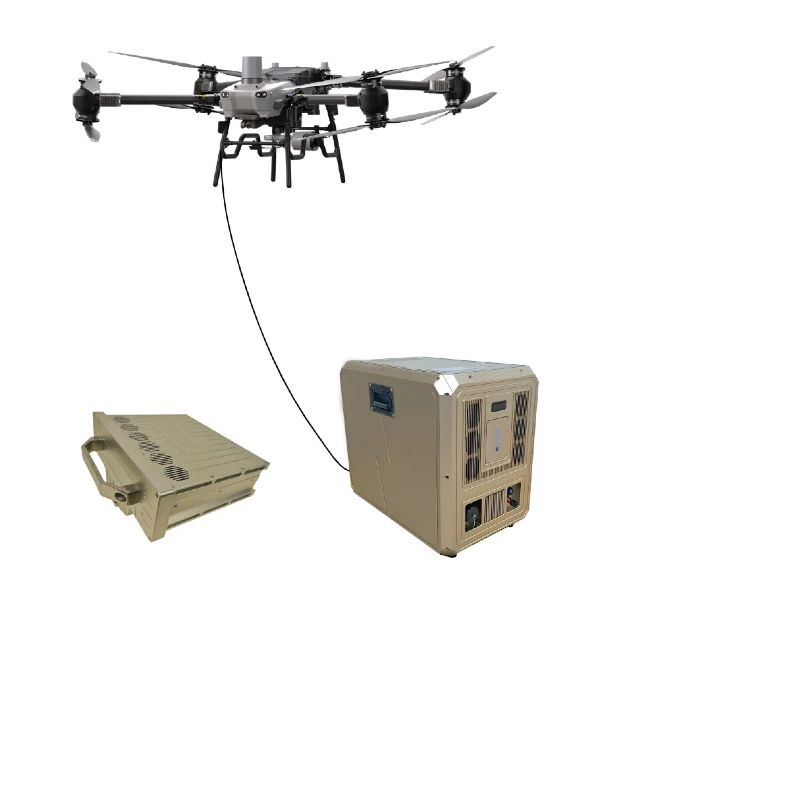

Acessórios de drones SISTEMA de potência acoplado DE 18 KW compatível com drones Carga útil de 90 kg duração do voo de suporte superior a 24 horas

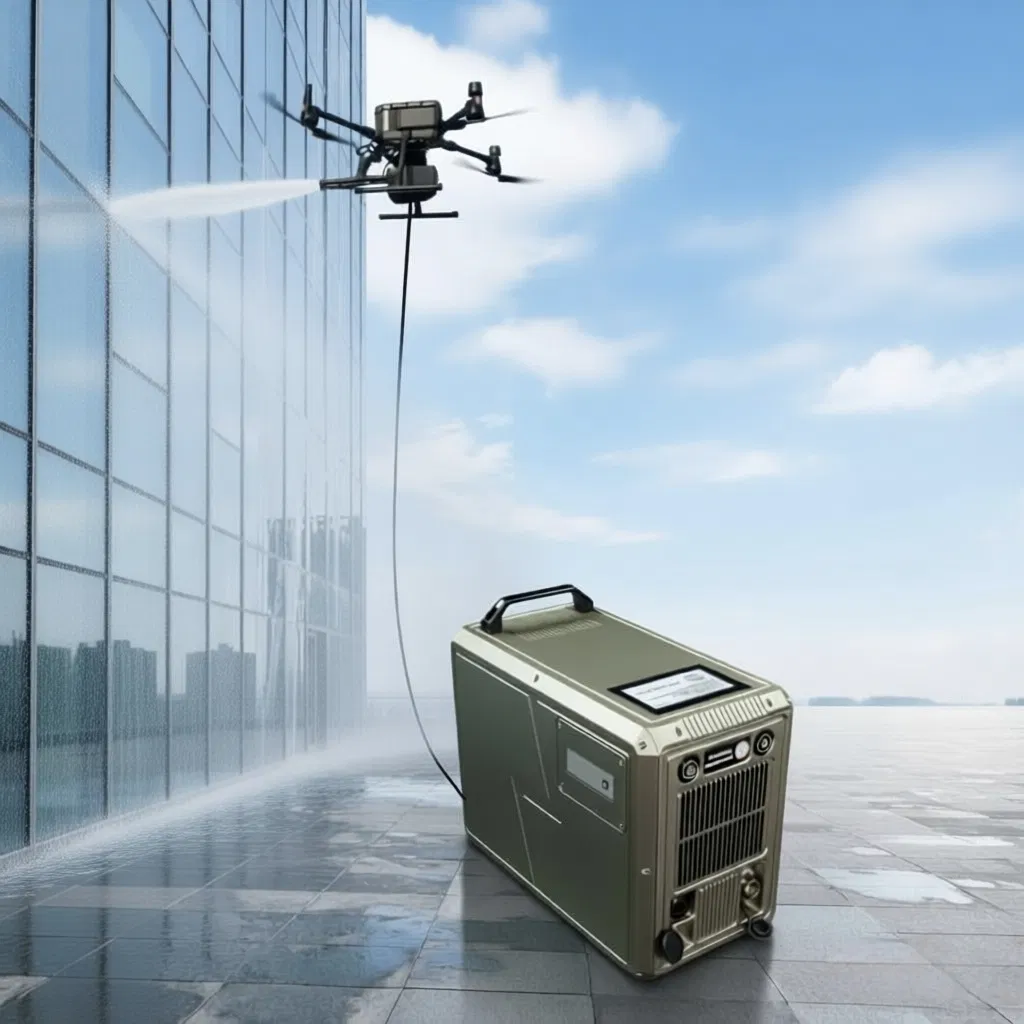

O sistema de drones de 18 KW ligado por cabo fornece alimentação sem interrupções e funcionamento da antena 24 horas por dia. Quebra os limites de resistência da bateria, assegura um voo estável em altitude elevada e apresenta um desempenho resistente anti-interferência, ideal para missões de vigilância, monitorização e longa duração industrial.
1. Adaptado a drones
Altitude de voo de suporte: 100m/200m (cabo acoplado 100m/200m, comprimento de segurança reservado).
Peso da descolagem do suporte: 70-90kg (a eficiência de potência do drone varia; estes dados servem apenas de referência).
Duração do voo de suporte: ≥ 24h (o sistema pode suportar a duração do trabalho, o que depende da estrutura e da resistência eléctrica à fadiga do drone).
2. Características funcionais
2.1 Implementação leve e portátil, rápida
Com um design leve, é compacto em tamanho, leve em peso e pode ser facilmente transportado por uma pessoa. Ele suporta a rápida implantação no campo e atende às necessidades das missões móveis.
2.2 Múltiplas protecções, seguras e fiáveis
Isolamento elétrico: Projeto com separação completa de alta tensão CA e eletricidade de baixa tensão CC. Equipado com vários mecanismos de proteção, como sobretensão/subtensão de entrada, sobretensão de saída/curto-circuito, etc. Resistência a tensão ultra elevada padrão ≥ 3000 V CC.
2.3 Botão de baixa tensão
Botão de baixa tensão para iniciar a entrada AC, sem necessidade de interruptores de ar AC, melhorando a segurança. Adota o modo de arranque suave de baixa tensão com classificação à prova de água superior à dos interruptores tradicionais.

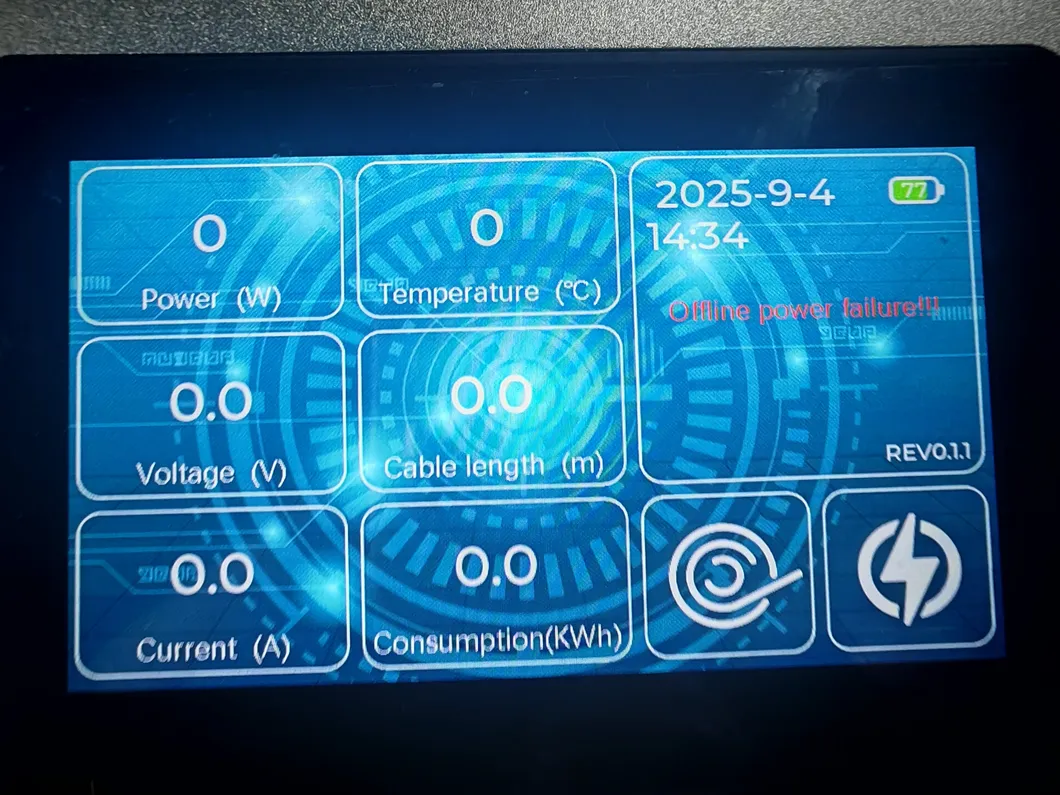

2.4 Ecrã táctil de 4.3 polegadas
Visualização em tempo real de parâmetros eléctricos (alimentação/tensão/corrente/temperatura/comprimento do cabo/consumo de energia/tempo de funcionamento). Exibe gráficos de curvas de dados e registro de avarias.
2.5 Fonte de alimentação estável
O módulo integrado fornece uma saída de tensão constante, que evita perdas de carga e descarga ineficazes, protege a vida útil da bateria e mantém sempre o estado totalmente carregado durante o funcionamento.
2.6 Controlo automático do guincho
Siga automaticamente a descolagem e a aterragem do drone para recolher os cabos. O processo de operação é totalmente automatizado, reduzindo barreiras operacionais e melhorando a eficiência.
2.7 Corte de alimentação sem preocupações
Fonte de alimentação de reserva incorporada, pode mudar automaticamente para o modo de reserva em caso de falha de energia, permitindo a retração do cabo de emergência para evitar o risco de emaranhamento.
2.8 Gestão inteligente da comunicação
Suporta comunicação com fios entre GCS e estação terrestre (USB tipo C ou RJ45), comunicação sem fios via Bluetooth 5.0 e comunicação com fio de fibra óptica para transmissão de dados de alta velocidade.
3. Parâmetros Técnicos
Itens
Parâmetros Técnicos
Modelo
TPS110M-18KW Ver. 3.0 (110m)
TPS110M-18KW Ver. 3.0 (220m)
Comprimento do cabo
110 M
220 M
Temperatura ambiente
-20 ~ 45ºC (trabalho), -40 ~ 65ºC (armazenamento)

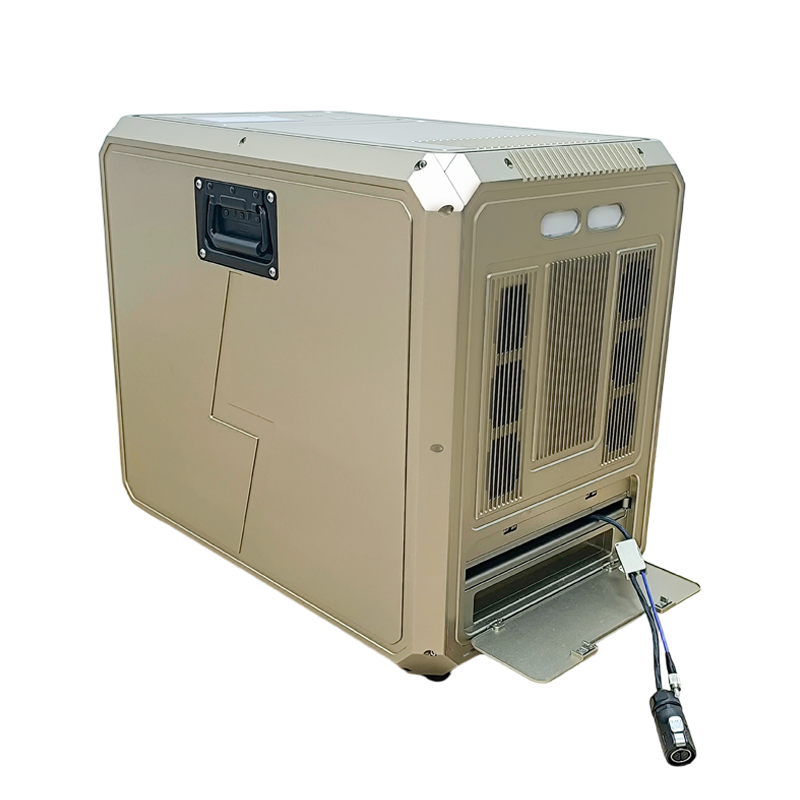

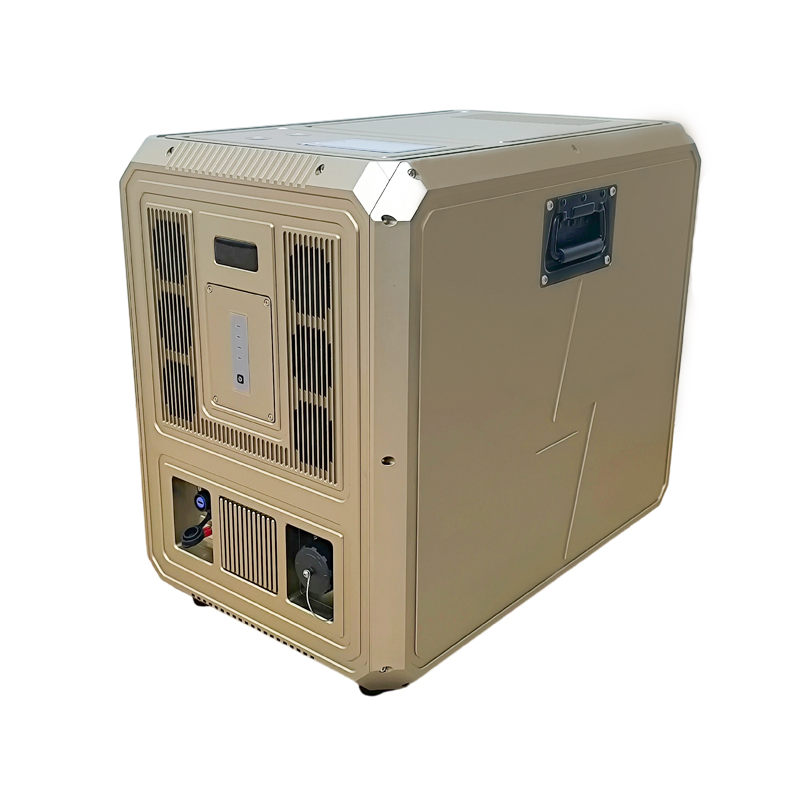

Módulo de massa
Tensão de entrada
360 ~ 440Vac, 380Vac nominal, trifásico de 5 fios, 50/60Hz
Tensão de saída
700 ~ 900 Vdc ajustável
Potência de saída
≥ 20.0 kW (longo prazo), ≥ 22.0 kW (pico ≤ 30 s)
Velocidade do guincho
0 ~ 2 m/s, ajustável
Tensão de recolha
0 ~ 25N, ajustável
Interface

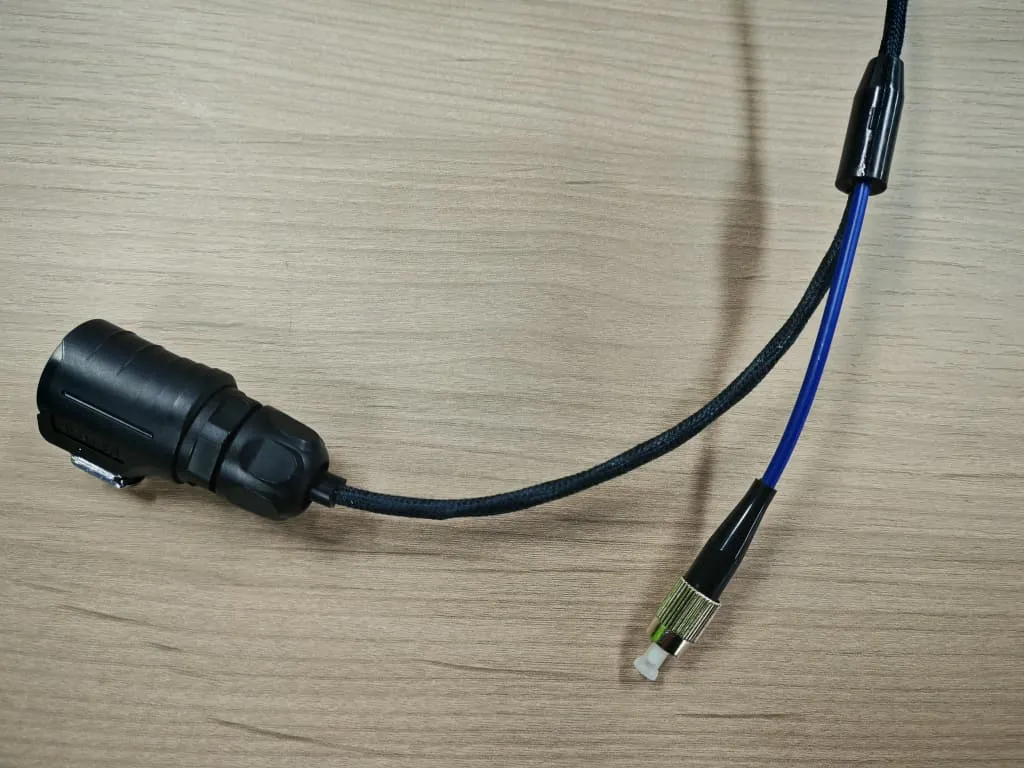

Entrada CNLINKO YM28-5P, saída LP20-2P, USB Tipo-C, Fibra FC (opcional)
Nível de protecção
IPX4
Tamanho / Peso
D560 * W460 * H380 mm / 38.0 ± 0.2 kg (inclui cabo de 110m)
Cabo
Material
Liga leve de alta temperatura, isolamento fluoroplástico, fibra de alto módulo
Diâmetro / Peso
6.4 ± 0.1 mm / 45.0 ± 1 g/m
Resistência à tração
≥ 200 kg

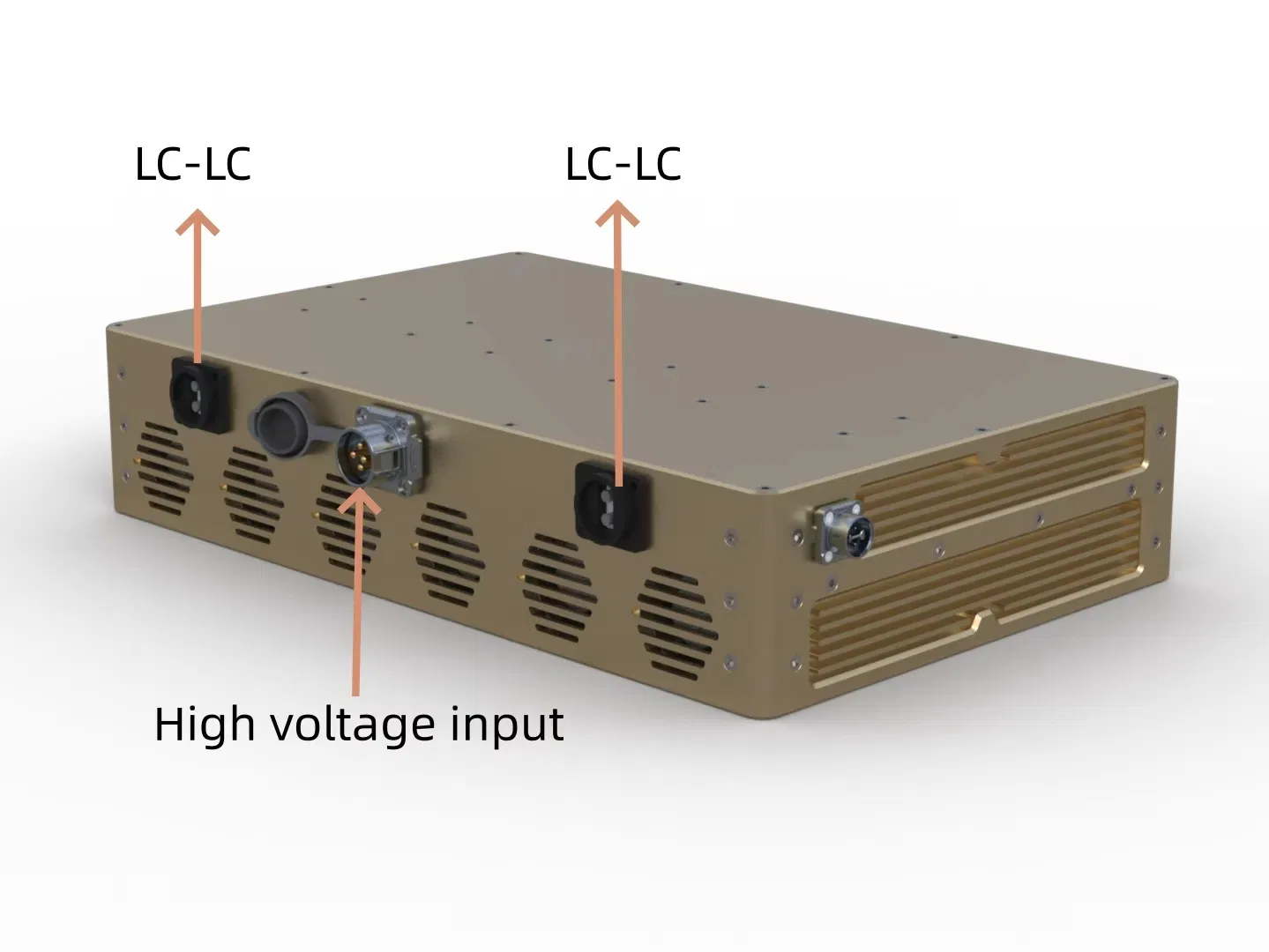

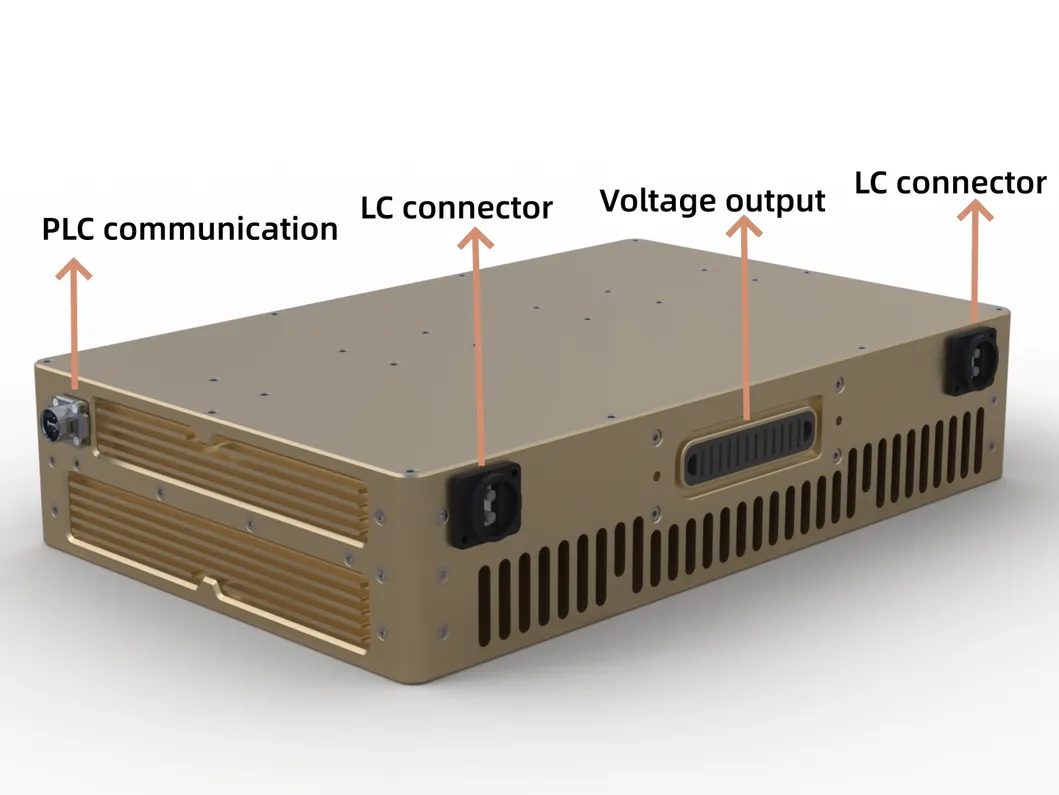

Módulo de ar
Tensão de entrada/saída
Entrada: 600~900 Vdc / Saída: 59.5Vdc ou 96V.0 ± 1%
Potência de saída
≥ 18.0 kW (longo prazo), ≥ 19.0 kW (pico ≮ 10 s)
Tamanho / Peso
< 380 × 230 × 80 ± 0.5 mm / < 7.5 kg ± 200 g

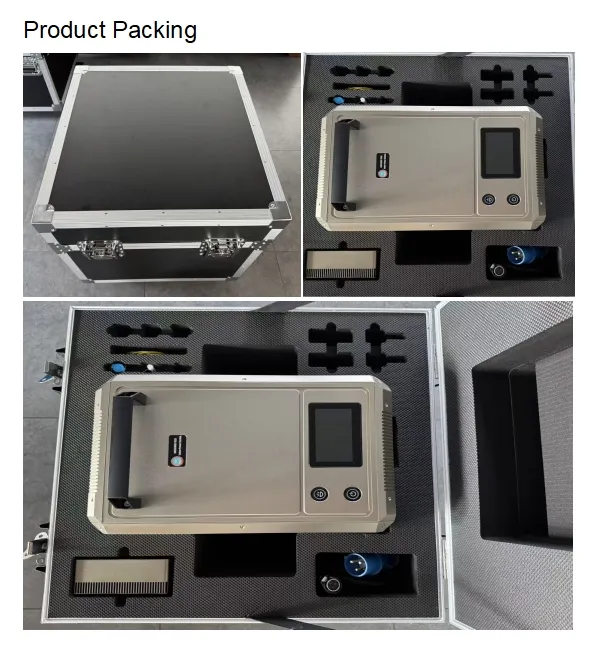

Embalagem (Maleta)
720 × 720 × 650 ± 5 mm (Mala rígida de aviação)
4. Certificado

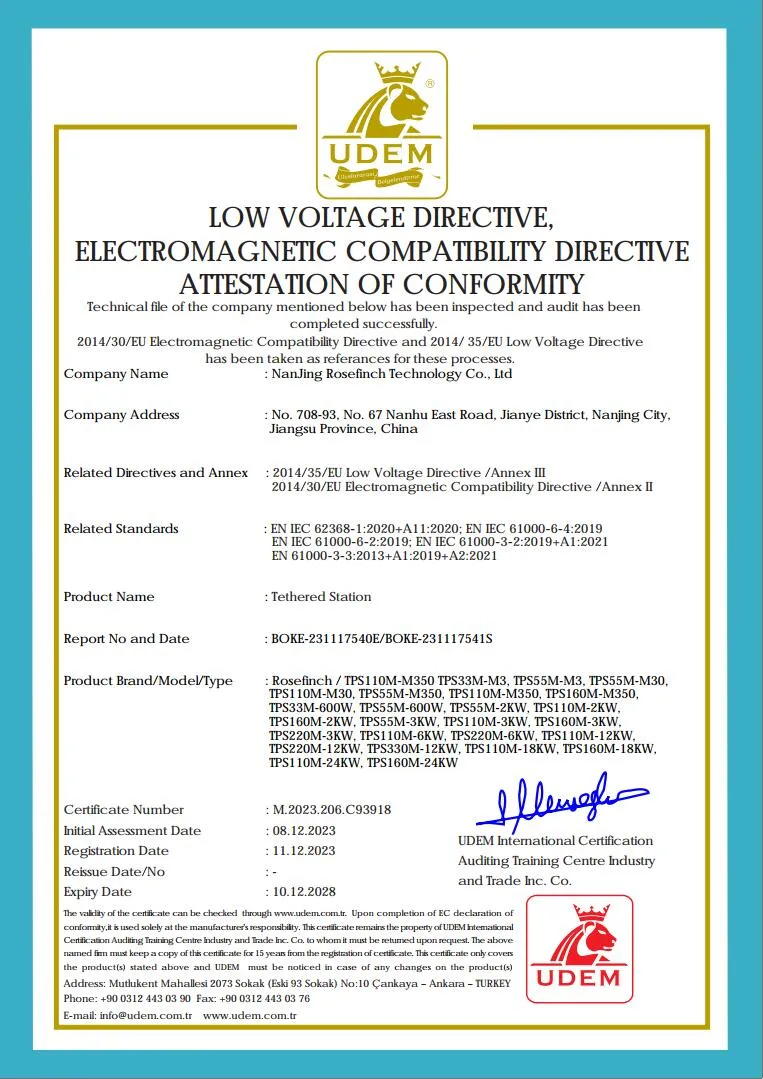

Nossos produtos são qualificados pela CNAS e outros testes de terceiros, e também têm o certificado CE da UDEM (LVD e EMC).
Modelos Disponíveis e Opções de Sistemas
Para o sistema de alimentação com bateria de atrelado, pode escolher vários tipos da seguinte forma:
Compatíveis com DJI
DJI Mavic 3 sistema de alimentação acoplado
DJI M30 sistema de alimentação acoplado
DJI M350 sistema de alimentação acoplado
DJI Matrice 400 Tether sistema de alimentação
DJI Flycart 30 Tether sistema de energia
DJI Flycart 100 Tether sistema de energia
Sistemas Universais
Sistema de alimentação de cabo universal de 600 W
Sistema de alimentação integrado universal de 2000 W
Sistema de alimentação de cabo universal de 3000 W
Sistema de alimentação integrado universal de 6000 W
Sistema de fonte de alimentação fixa universal de 11-12 W
Sistema de fonte de alimentação fixa universal de 12.500 W
Perguntas Frequentes (FAQ)
Qual é a principal vantagem deste sistema de energia amarrado de 18 KW?
A principal vantagem é a capacidade de fornecer alimentação elétrica contínua sem interrupções por mais de 24 horas, quebrando os limites convencionais de duração da bateria dos drones. Isso garante a realização de voos de longa duração e monitoramento ininterrupto.
Qual é a altitude de voo e capacidade de carga que o sistema suporta?
O sistema suporta altitudes de voo com cabo amarrado de 100m a 200m (com margem de segurança reservada) e é compatível com drones que possuem peso de descolagem entre 70 kg e 90 kg.
O que acontece se houver uma falha de energia elétrica inesperada?
O sistema possui uma bateria de reserva integrada para a recolha de emergência do cabo. Em caso de falha repentina de energia, o sistema muda automaticamente para o modo de reserva para recolher o cabo com segurança e evitar emaranhados ou danos ao drone.
Como é feita a comunicação entre a estação terrestre e o drone?
A comunicação é gerenciada de forma inteligente. O sistema oferece suporte para comunicação com fios através de conexões rápidas USB Tipo-C ou RJ45, comunicação sem fios via Bluetooth 5.0, e também transmissão ultrarrápida por cabo de fibra óptica opcional.
O sistema possui certificações de qualidade e segurança?
Sim, todos os componentes e equipamentos são qualificados pela CNAS e outros testes rigorosos de terceiros, possuindo também a certificação CE da UDEM (em conformidade com as diretivas LVD e EMC).
Qual é o nível de proteção física (IP) contra intempéries?
O módulo de massa do sistema possui classificação de proteção IPX4 (resistência a respingos de água) e o módulo de ar foi testado e aprovado com a proteção de nível IP54, garantindo maior durabilidade e segurança em operações ao ar livre.
