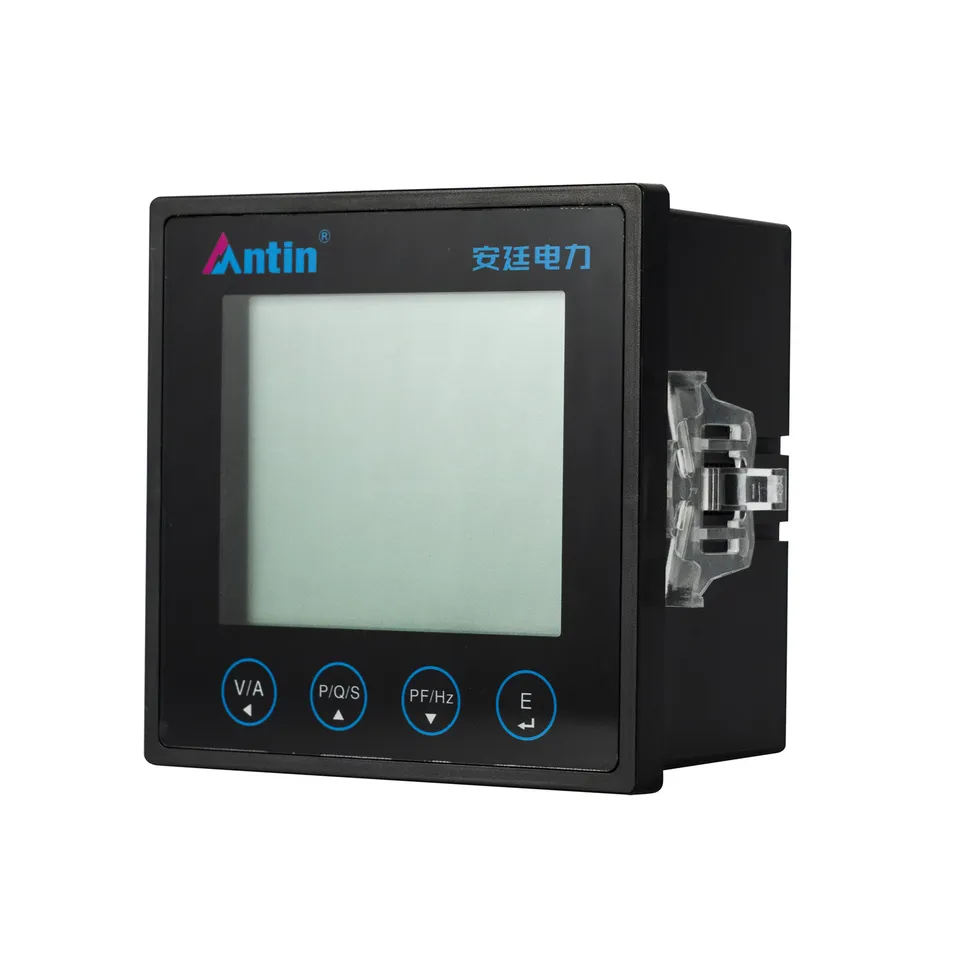

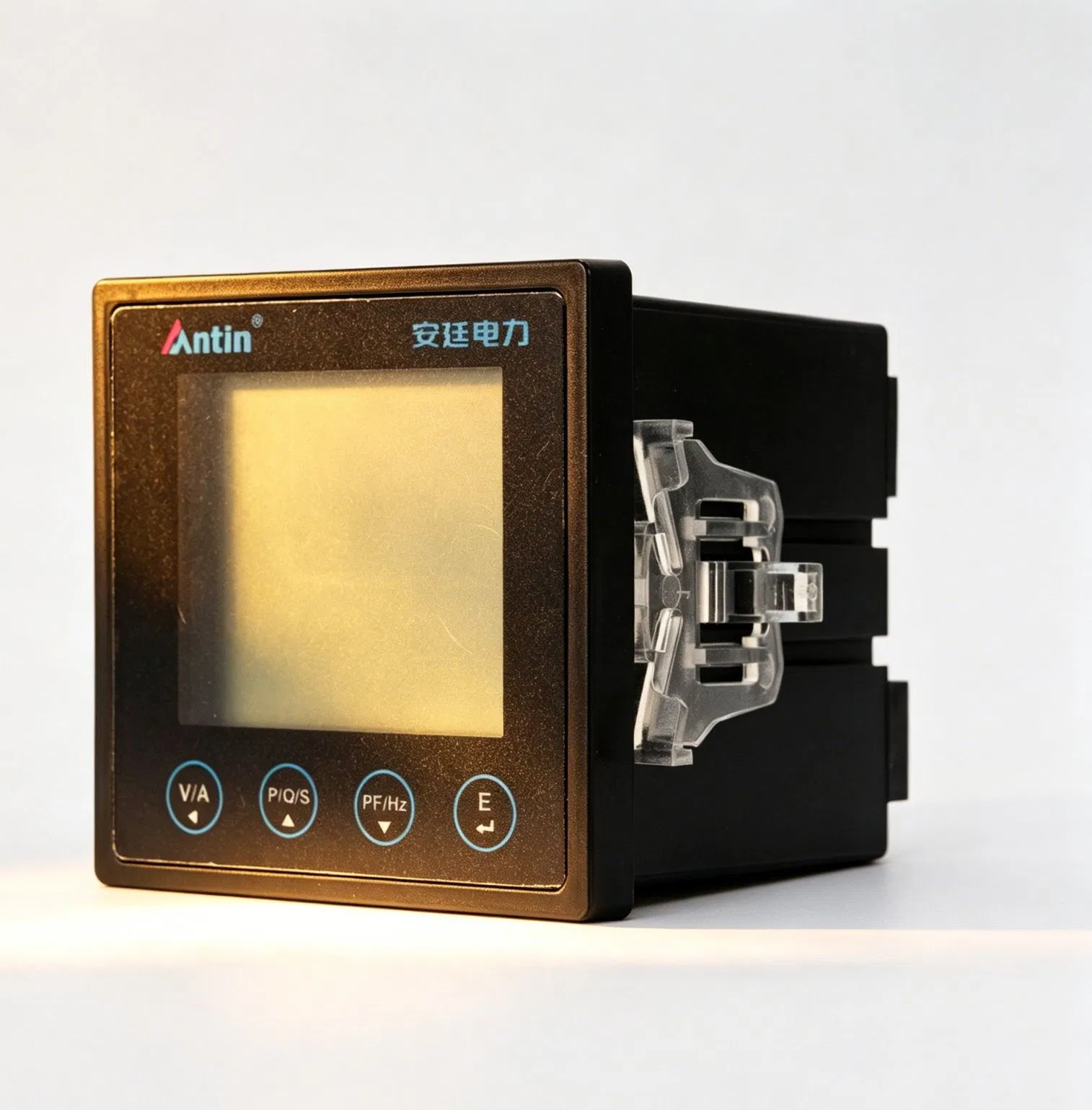

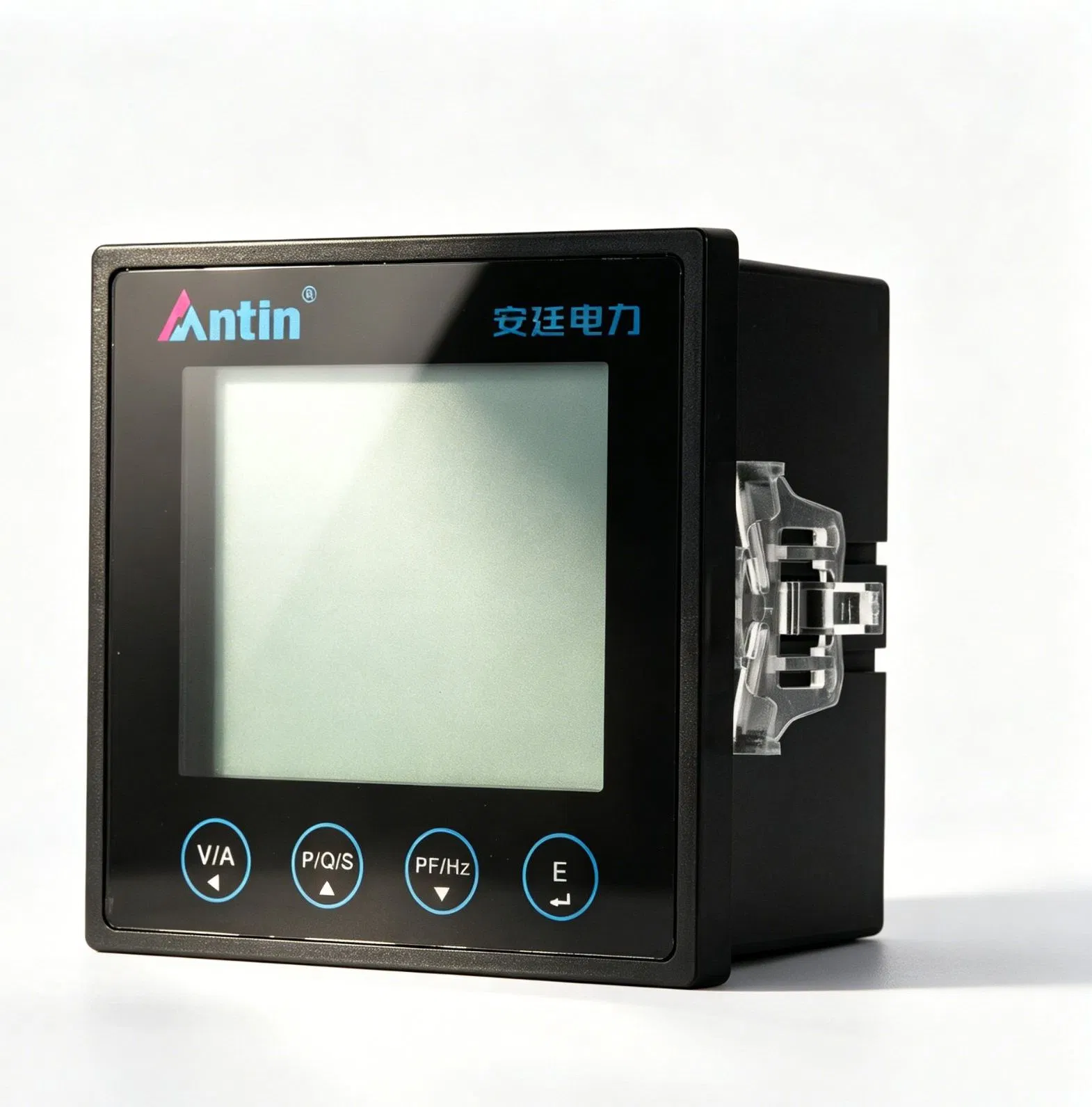

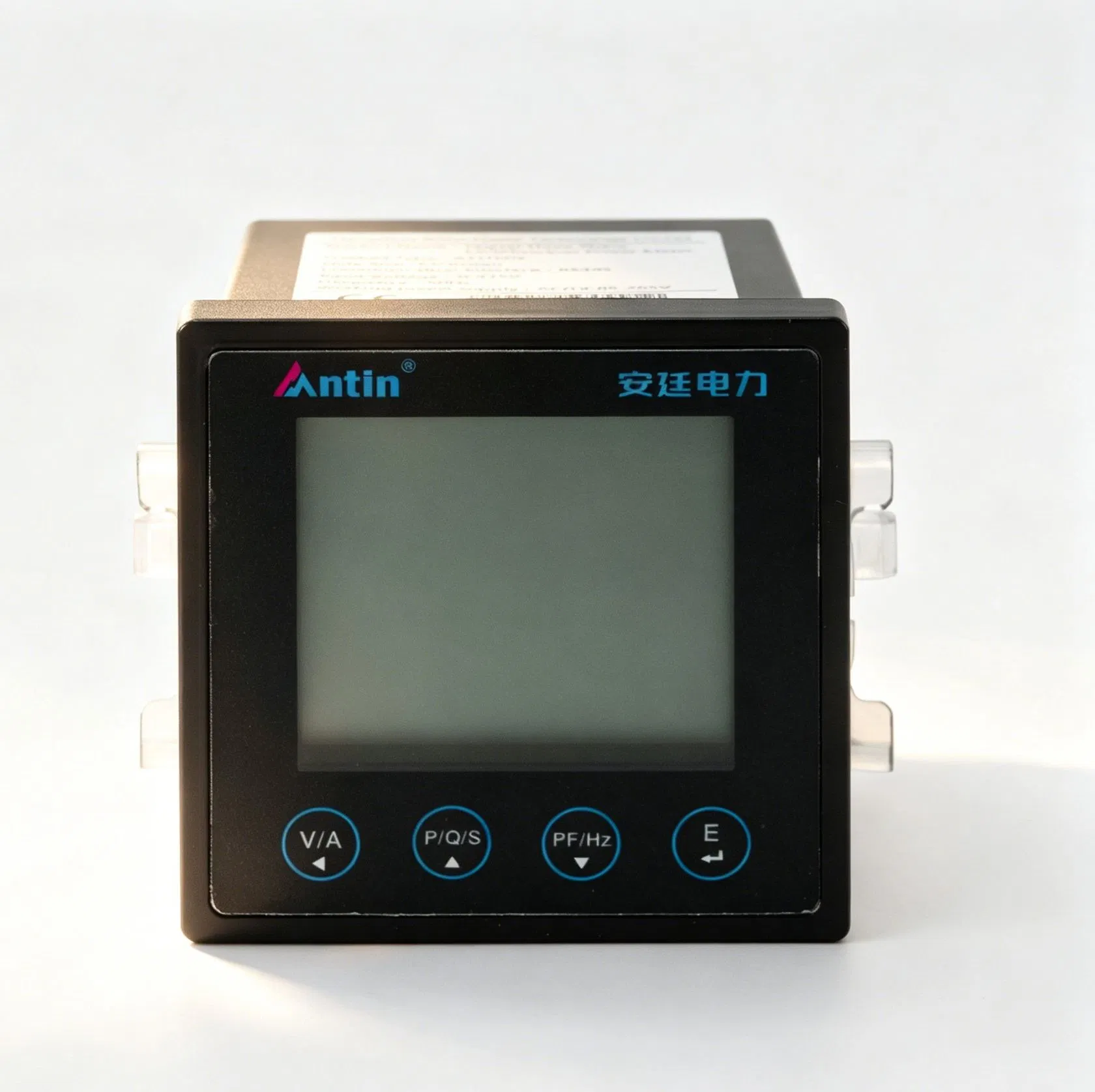

O ATJ180Y é um instrumento multifuncional de medição eléctrica trifásico de elevado desempenho que integra medições de alta precisão, análise inteligente, expansão flexível e capacidades de comunicação robustas. Foi especificamente concebido para monitorização de energia moderna, gestão de eficiência energética e diagnóstico de qualidade de energia.
| N ° de Modelo. | ATJ180Y |
| Uso | Medidor de Energia Multi-Funcional, Medidor de Watt-Hora, Medidor de Uso de Indústria e Casa, Medidor de Energia Elétrica de Padrão, Medidor de Energia Reativa, Medidor de Demanda Máxima |
| Equipamentos Elétricos | Trifásico com Quatro Fios |
| Teoria | Medidor Eletrônico |
| Conexão medidor de energia | Tipo Passar |
| Tipo | Medidor de Potência |
| Certificação | CE |
| tensão nominal | AC220V*3/400Vrms (±10%) |
| corrente nominal | x/1 ou x/5a *3 |
| frequência nominal | 50 / 60 hz |
| tipo de barramento | rs485 |
| protocolo de comunicação | Modbus-RTU/DLT645(Optional) |
| constante de impulsos | 3200imp/kwh |
| entrada digital | requer entrada passiva / 2 canais / interno 5v |
| saída digital | saída passiva / 2 canais / classificação de contato 5a 25 |
| classificação de proteção contra entrada de ar | ip20 |
| Pacote de Transporte | cartão de papel e paletes |
| Especificação | 96*96 |
| Origem | China |
| Código HS | 902830130 |
Fonte de alimentação universal CA/CC de gama alargada: Suporta 85 V CA/CC entrada de tensão ampla, compatível com redes elétricas globais.
Arquitetura do processador dual-core: O processador dual-core de 32 bits lida com dados aquisição e computação separadamente, aumentando significativamente a velocidade de resposta.
(Configurações personalizadas disponíveis mediante solicitação.)
| Parâmetros do Equipamento | Indicador | |
|---|---|---|
| Fonte de alimentação em funcionamento | Fonte de alimentação | AC/DC85 … 265V |
| Fonte de alimentação | ≤ 3 W. | |
| Protecção contra sobretensão | ≥ AC350V/DC460V, componentes internos, não substituíveis | |
| Proteção contra sobrecorrente | ≥ 0,5A, componentes internos, não substituíveis | |
| Medição de tensão | Tensão nominal | AC220 V * 3 / 400 Vrms ( ± 10%) |
| Gama de medição | Tensão de fase: 10 … 400 Vrms; Tensão de linha: 10 … 690 Vrms | |
| Meça o valor inicial | 10 Vrms | |
| Meça o valor máximo | Tensão de fase: 450 Vrms; Tensão de linha: 780 Vrms; | |
| Medição de corrente | Corrente nominal | X/1 ou x/5A * 3 |
| Gama de medição | 0.005-5A | |
| Valor inicial da medição | 0,005A | |
| Valor máximo de medição | 6A; 10 vezes a corrente máxima sustentada durante 10 segundos | |
| Medição de frequência | Frequência nominal | 50 / 60 Hz |
| Gama de medição | 45 … 65 Hz | |
| Parâmetros de comunicação | Tipo de barramento | RS485 |
| Protocolo de comunicação | Modbus-RTU/DLT645 (opcional) | |
| Endereço de comunicação | 1-255 | |
| Taxa de transmissão | 2400/4800/9600/19200bps | |
| Bits de paridade/dados/paragem | Par/ímpar/nenhum; 8 bits de dados; 1 bit de paragem | |
| Parâmetros de impulso | Constante de impulsos | 3200imp/kwh |
| Funcionalidades alargadas (opcional) | Entrada digital | Requer entrada passiva/2 canais/transmissão interna de 5 V. |
| Saída digital | Saída passiva/2 canais/classificação de contacto 5A 250 V. / pulso ou saída normalmente aberta, alarme ou remoto selecionável Controlar parâmetros de alarme seleccionáveis/totalmente configuráveis | |
| Classificação de proteção contra entrada de água | IP20 | |
