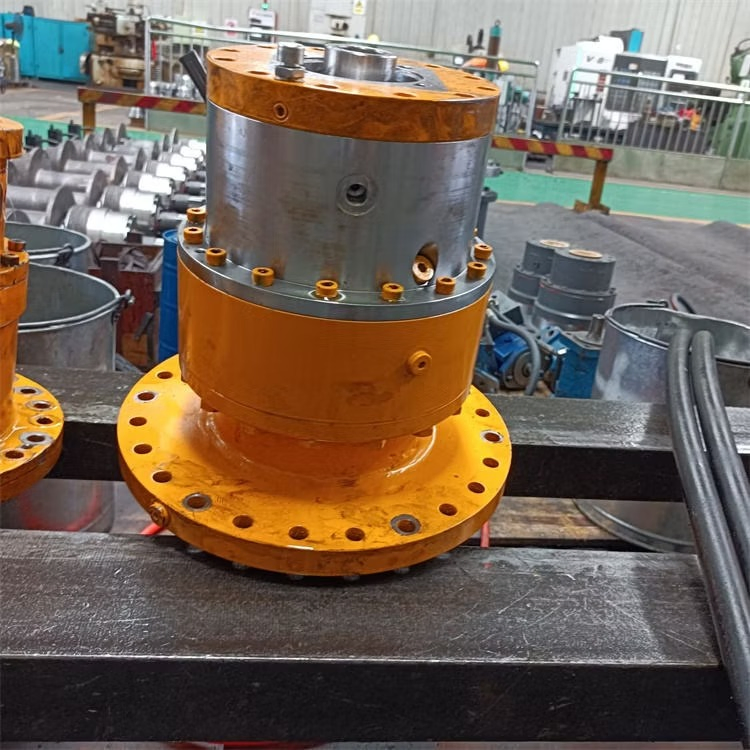

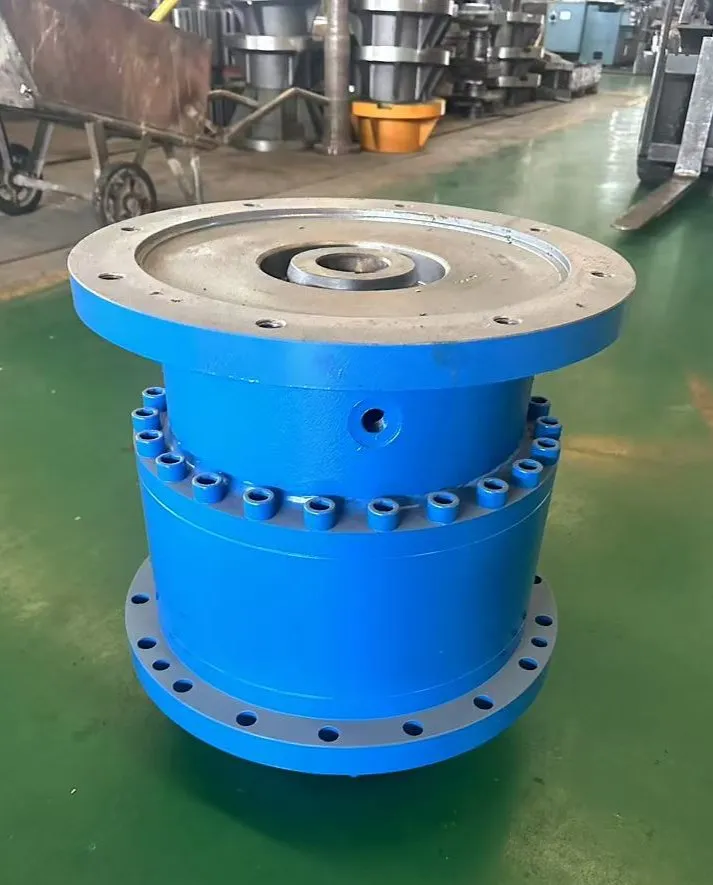

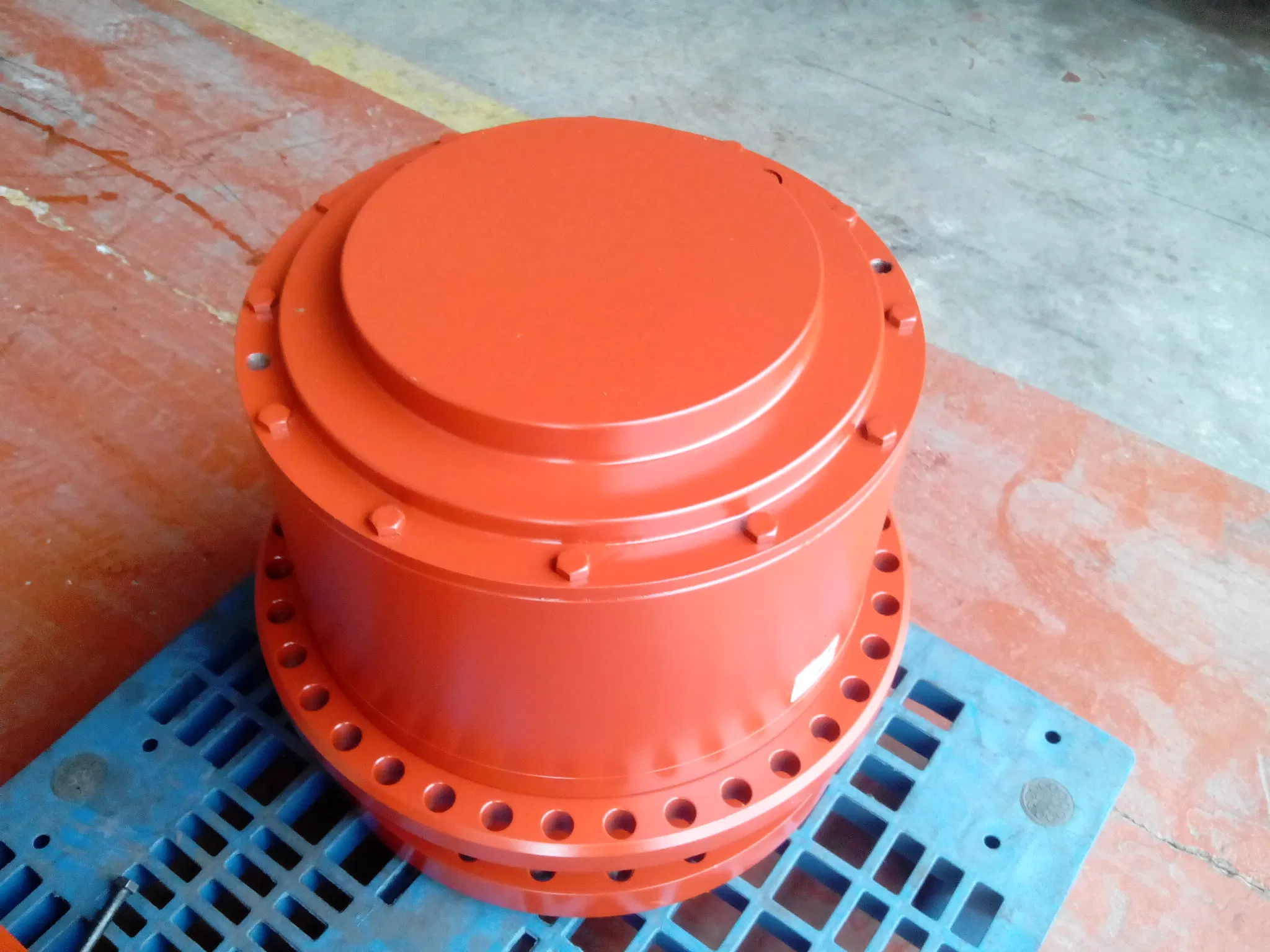

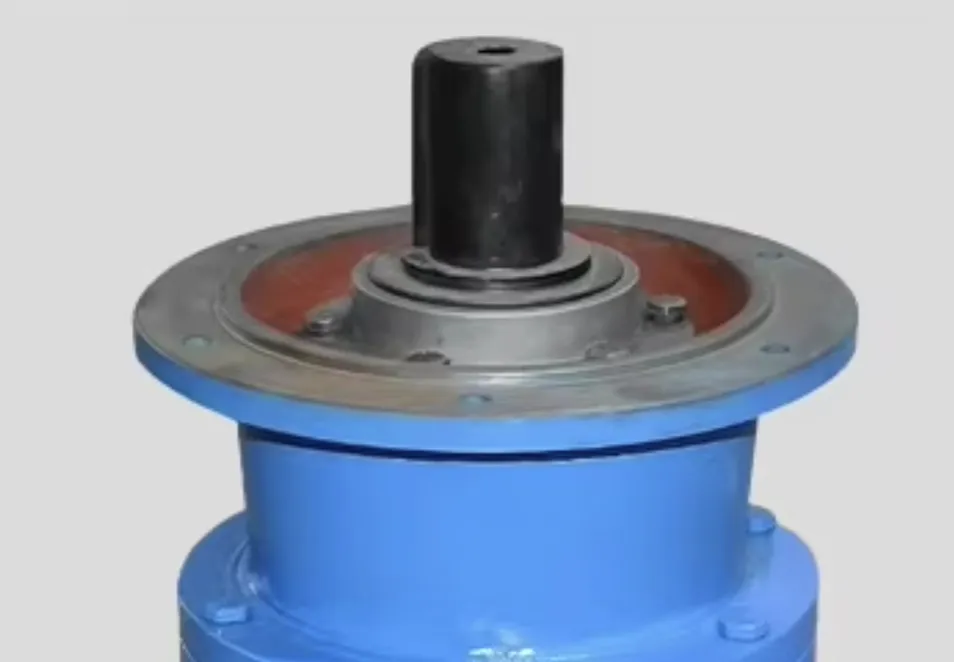

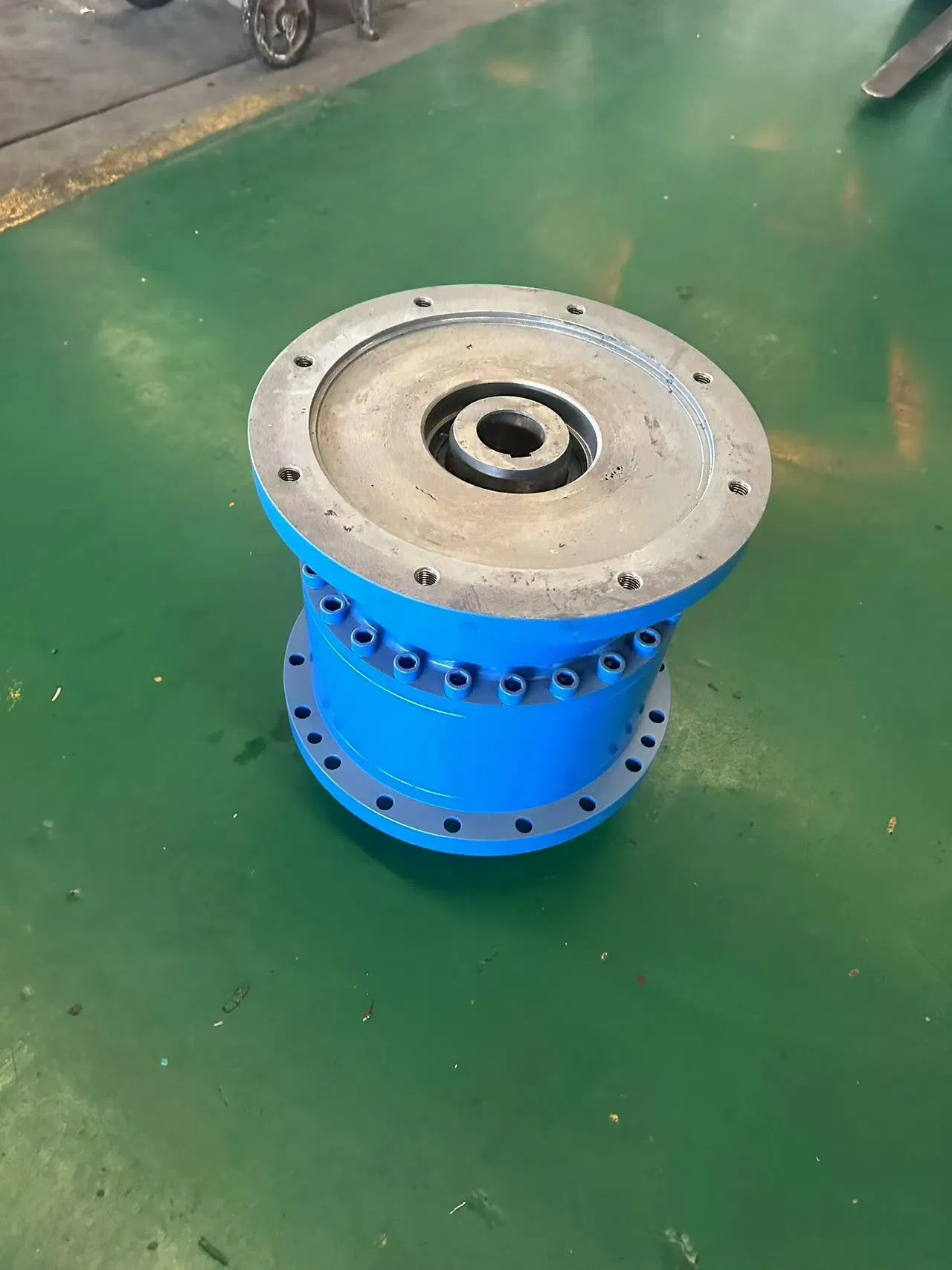

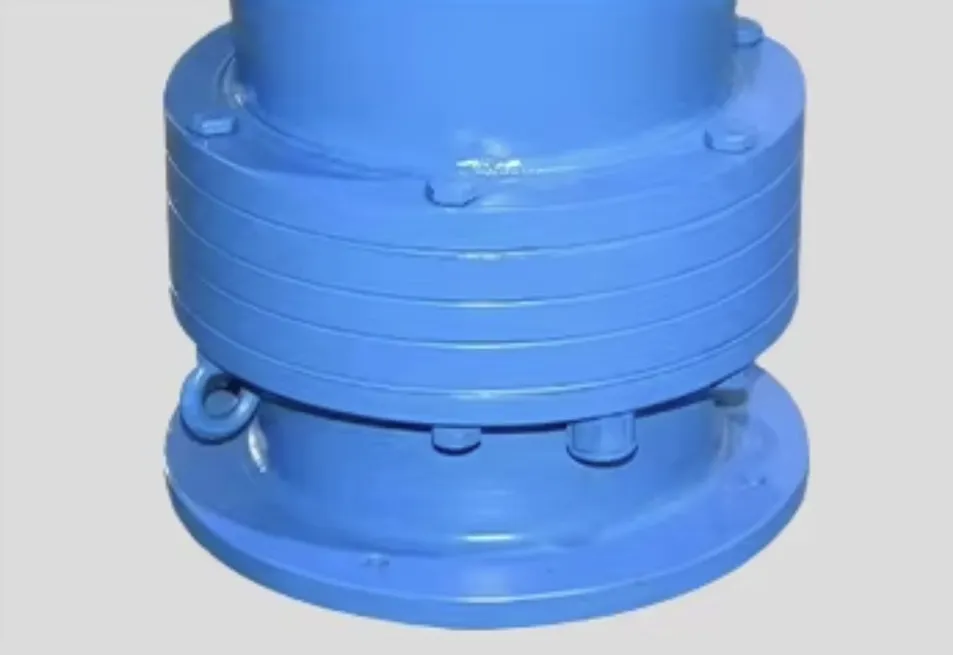

As caixas de velocidades planetárias da série LTZD apresentam um design modular, permitindo a modificação e combinação de acordo com as necessidades do cliente; utilizam uma transmissão de engrenagem planetária envolvente, utilizando engrenagens internas e externas e separação de potência; as engrenagens são submetidas a um tratamento de carburação e de quentação para alcançar superfícies de elevada dureza e resistentes ao desgaste.
Após o tratamento térmico, todas as engrenagens são moídas para reduzir o ruído e melhorar a eficiência geral da máquina e a vida útil. Esta série de caixas de velocidades é leve, compacta, tem uma vasta gama de relações de transmissão, elevada eficiência, funcionamento suave, baixo ruído e forte adaptabilidade.
Os redutores planetários oferecem uma gama de relação de redução de 25-4000 r/min e um binário de saída máximo de 2,600,000 Nm, adequado para motores com potência entre 0.4 e 12934 kW. Oferecem várias opções de montagem, incluindo montagem de pé, montagem de flange e montagem do braço de torque, com opções de eixo de saída incluindo eixo sólido e eixo sólido de estria envolvente.
Estes redutores estão disponíveis em várias especificações, com 2 ou 3 fases das engrenagens planetárias e podem ser combinados com diferentes tipos de engrenagens primárias, tais como engrenagens helicoidais, engrenagens cónicas ou uma combinação de engrenagens helicoidais e dentadas. Através da precisão de maquinação de alta qualidade e da análise de elementos finitos da caixa de engrenagens planetárias, a distribuição de carga nas engrenagens planetárias e outras superfícies de contacto é optimizada.
Caixa de engrenagens do redutor da caixa de engrenagens da caixa de engrenagens do redutor rotativo caixa de engrenagens do guincho caixa de

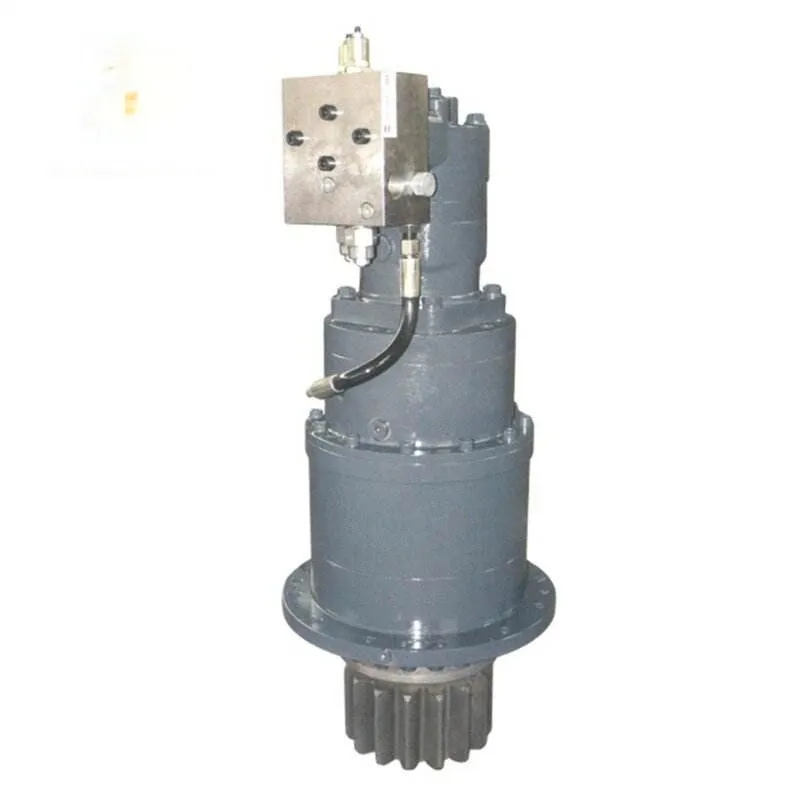

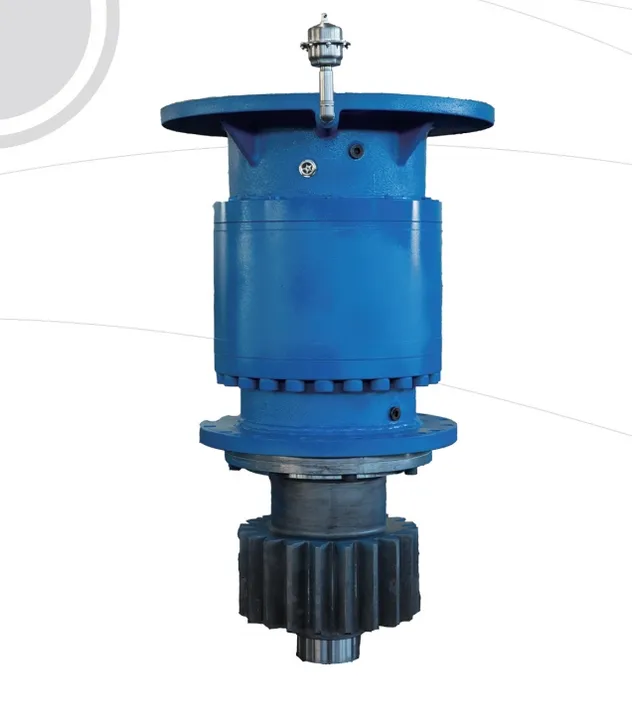

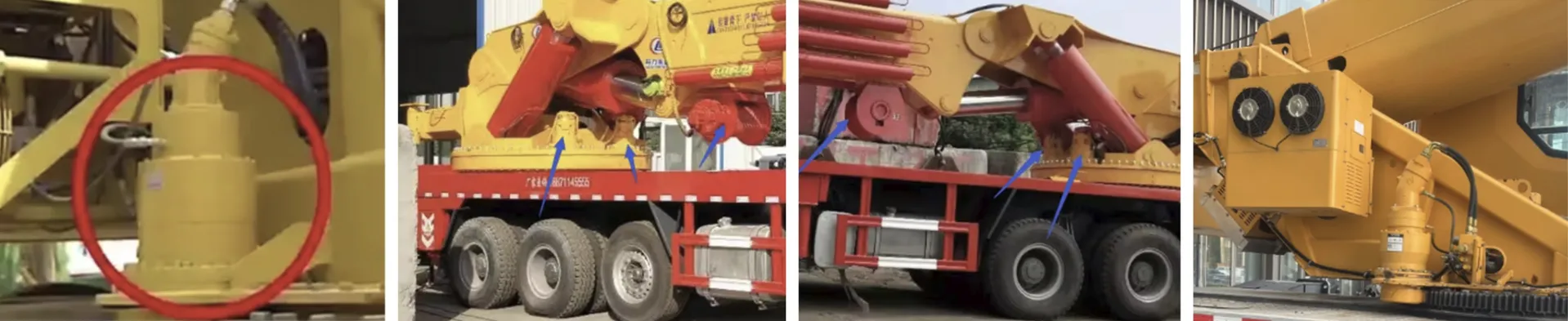

As caixas de redução planetárias são projetadas com alto torque, alta eficiência de partida e transmissão, estabilidade de baixa velocidade, dimensões radiais compactas e baixo ruído. Os principais produtos são os redutores de deslocação, os redutores de elevação e os redutores de oscilação. São amplamente utilizados em gruas de veículos, gruas de rastos, gruas montadas em camiões, gruas marítimas, plataformas de trabalho aéreas, escavadeiras, etc. O redutor do motor rotativo converte o movimento rotativo de baixo torque e alta velocidade em alto torque e baixa velocidade através de um redutor de engrenagem planetária de dois estágios e o emite axialmente.

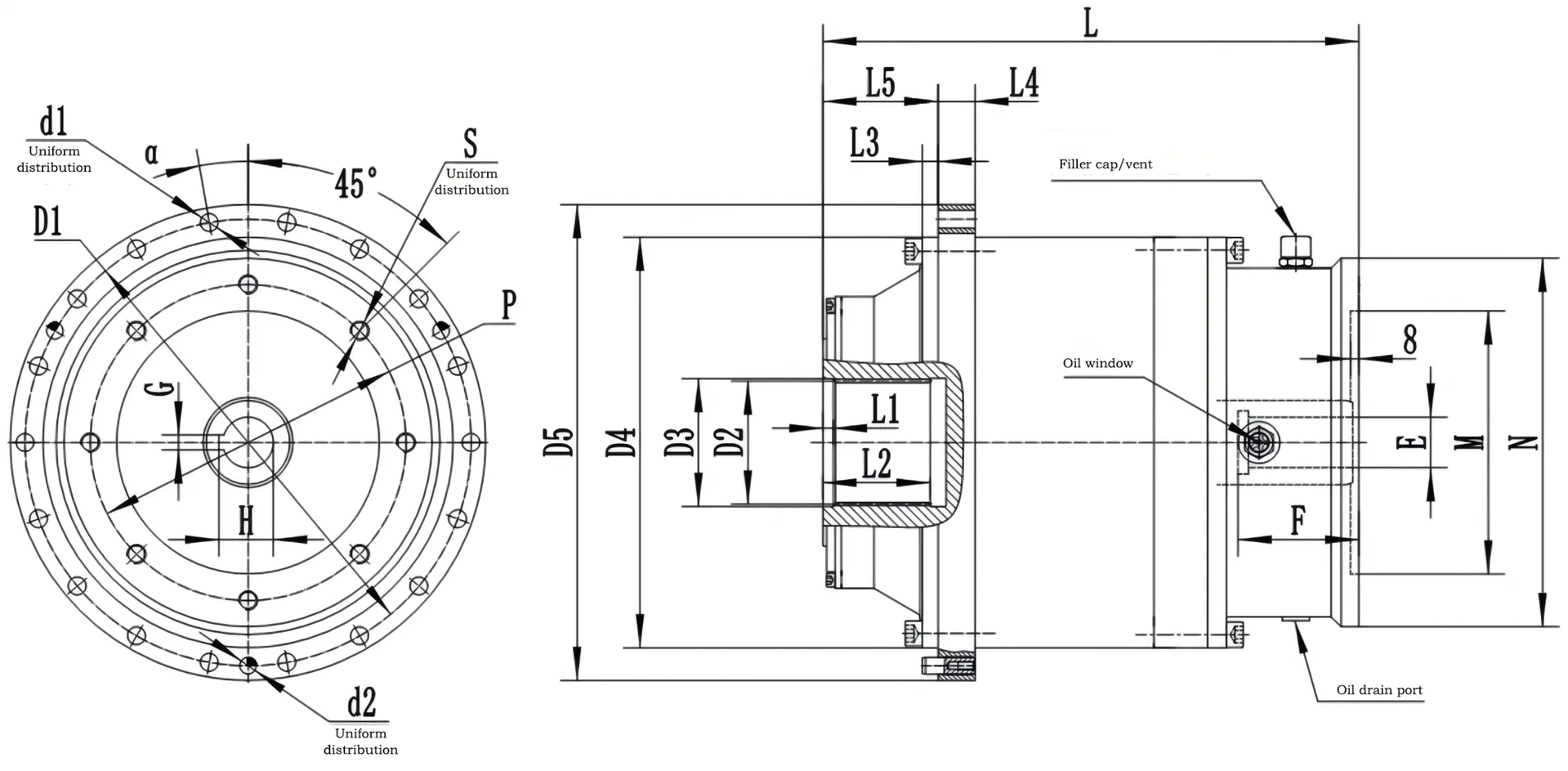

| Especificações/item | LTZD410L | LTZD450L | LTZD490L | LTZD560L | LTZD680L |
|---|---|---|---|---|---|
| d1 | 15 - φ 17.5 | 18 - φ 17.5 | 24 - φ 20 | 24 - φ 26 | 30 - φ 26 |
| α | 0 ° | 10 ° | 7.5 ° | 7.5 ° | 0 ° |
| d2 | 3- φ 16H7 | 3- φ 16H7 | 3- φ 18H7 | –- | –- |
| D1 | φ 370 | φ 424 | φ 445 | φ 515 | φ 620 |
| D2 | N110x3x35 | N120x3x38 | N140x5x26 | N160x5x30 | N220x5x42 |
| D3 | φ 112H7 | φ 121,5 H7 | φ 142H7 | φ 162H7 | φ 222H7 |
| D4 | φ 340f7 | φ 390f7 | φ 410f7 | φ 460f7 | φ 565f7 |
| D5 | φ 409 | φ 452 | φ 490 | φ 560 | φ 680 |
| L1 | 10 | 10 | 12 | 20 | 20 |
| L2 | 96 | 102 | 110 | 125 | 150 |
| L3 | 18 | 15 | 15 | 23 | 22 |
| L4 | 28 | 35 | 35 | 40 | 40 |
| L5 | 95 | 109.5 | 100 | 125 | 150 |
| E | φ 42E7 | φ 48E7 | φ 55E7 | φ 60E7 | φ 60F7 |
| F | 115 | 115 | 115 | 150 | 150 |
| G | 12 | 14 | 16 | 18 | 18 |
| H | 45.3 | 51.8 | 59.3 | 64.4 | 64.4 |
| M | φ 250F7 | φ 250F7 | φ 300F7 | φ 350F7 | φ 350F7 |
| N | φ 350 | φ 350 | φ 400 | φ 450 | φ 450 |
| P | φ 300 | φ 300 | φ 350 | φ 400 | φ 400 |
| S | 4-M18 | 4-M18 | 4-M18 | 8-M18 | 8-M18 |
| L | 500 | 509.5 | 630 | 670 | 735 |
A selecção de alta qualidade garante estabilidade estrutural. Design e instalação compactos, leves. (Estrutura/construção)
Todas as engrenagens são fabricadas utilizando um processo de retificação para garantir uma elevada precisão e um excelente contacto de encaixe.
Unidade dupla semi-síncrona, elevada capacidade de carga, rotação suave e baixo ruído.
O redutor planetário da série LTZD para máquinas de elevação de tubos é um redutor planetário de engenharia amplamente usado. É principalmente utilizado em máquinas de elevação de tubos em construção urbana, engenharia de transportes e outros projetos ecológicos.
Esta série de redutores planetários adota o design padrão alemão, com uma estrutura compacta. Utiliza engrenagens endurecidas à superfície e engrenagens internas que foram submetidas a tratamento térmico e endurecimento à superfície.
Os redutores planetários da série LTHZ são redutores planetários projetados de acordo com os padrões alemães. Têm uma vasta gama de aplicações, principalmente utilizadas nos sistemas de transmissão de várias cabeças de potência de plataformas de perfuração hidráulica.
Esta série de redutores possui uma estrutura compacta, tamanho pequeno, funcionamento suave, elevada eficiência de transmissão, baixo ruído, e elevada capacidade de carga, tornando-os na substituição ideal para produtos importados.
As caixas de velocidades planetárias da série LTHS são produtos concebidos, desenvolvidos e fabricados de acordo com as normas alemãs para utilização com plataformas de perfuração de múltiplos eixos para paredes de diafragma.
Esta série de caixas de velocidades planetárias possui uma estrutura compacta, elevada capacidade de carga, funcionamento suave e elevada eficiência de transmissão, tornando-as adequadas para várias condições de trabalho complexas.
Os redutores planetários são pequenos, leves, têm uma elevada capacidade de carga, uma longa vida útil, um funcionamento suave e um baixo ruído.
Apresentam características de divisão de potência e de meshing multidente único. São adequados para indústrias como a elevação e transporte, máquinas de engenharia, metalurgia, mineração, petroquímica, máquinas de construção, indústria ligeira e têxteis, equipamento médico, instrumentação, automóveis, construção naval, armamento, e aeroespacial.

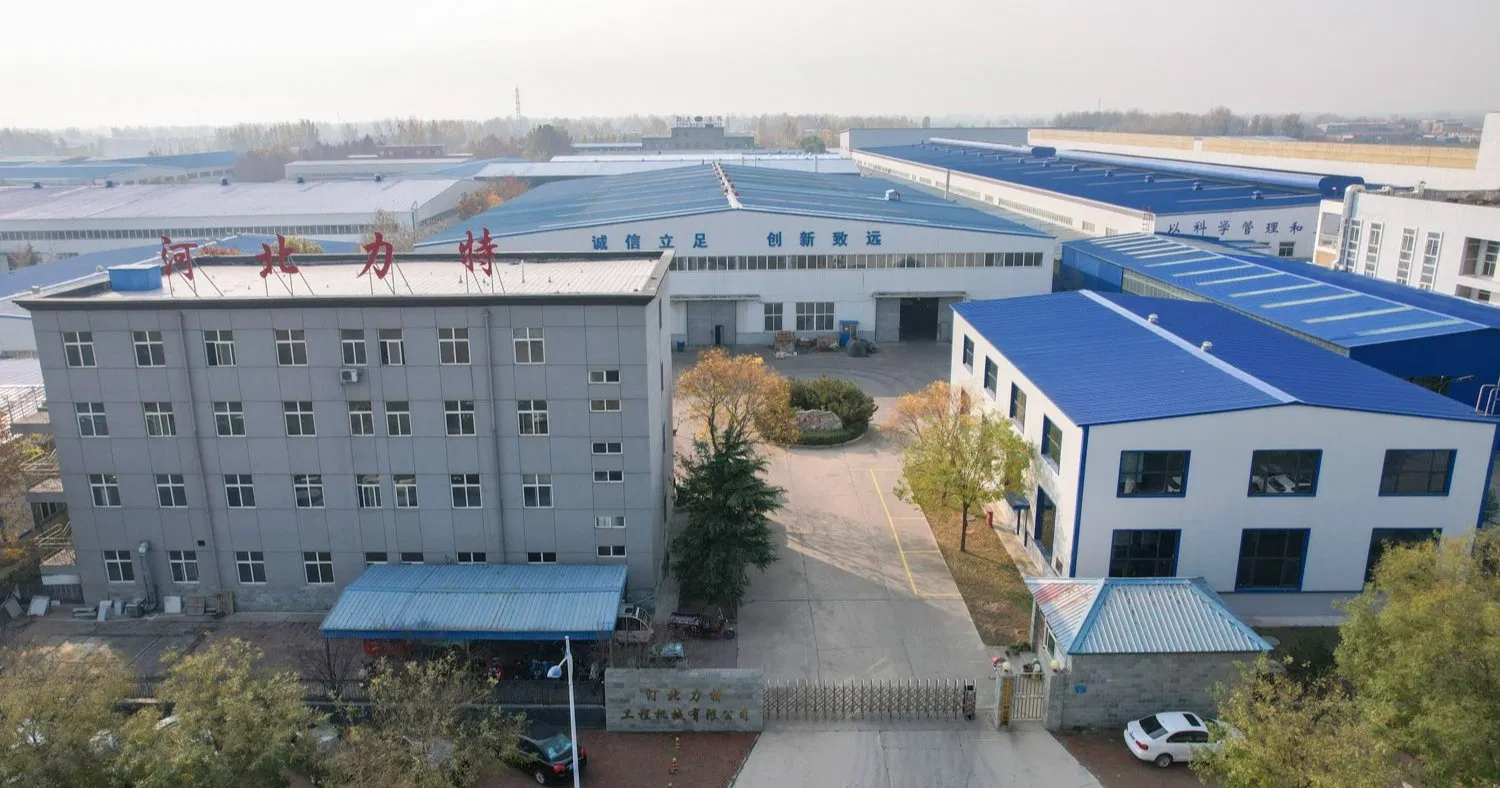

A empresa cobre uma área de 20,000 metros quadrados, com uma área de fábrica de 14,000 metros quadrados, e possui mais de 100 máquinas-ferramentas CNC. A empresa tem atualmente mais de 120 funcionários, incluindo mais de 10 designers, possuindo capacidades de design e fabrico independentes, proporcionando uma forte garantia para fornecer aos utilizadores produtos de alta qualidade.
Desenvolvemos principalmente a nossa actividade na investigação, desenvolvimento, fabrico e venda de máquinas de engenharia, máquinas de empilhamento, máquinas de exploração mineira e equipamento de energia térmica. Os principais produtos incluem plataformas de perfuração rotativa, redutores de fundações empilhadas, redutores de três anéis grandes, bombas de betão de tracção, bombas de betão montadas em camiões, e bombas de concreto. A empresa tem fortes capacidades de I&D e produção de maquinaria.
A empresa adere consistentemente à inovação tecnológica, cooperando com vários institutos de pesquisa para projetar produtos de forma inovadora com maiores proporções de desempenho para os usuários.
Respeitando o espírito empresarial de "esforço pela excelência" e a filosofia empresarial de "inovação contínua e melhoria contínua", estamos empenhados em realizar os sonhos dos clientes nos sectores da construção urbana e da engenharia de máquinas.
A empresa promete: Um serviço pós-venda abrangente, uma cooperação sincera com os clientes e um futuro brilhante em conjunto.

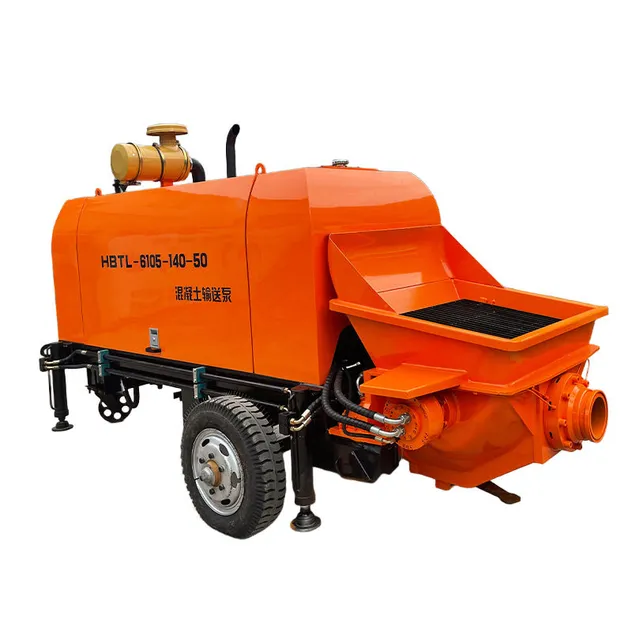

Temos muitos anos de experiência na fabricação de equipamentos e estabelecemos uma cooperação profunda com institutos de pesquisa no campo das bombas. As nossas bombas apresentam conceitos de design avançados, elevada estabilidade, forte aplicabilidade e facilidade de manutenção.

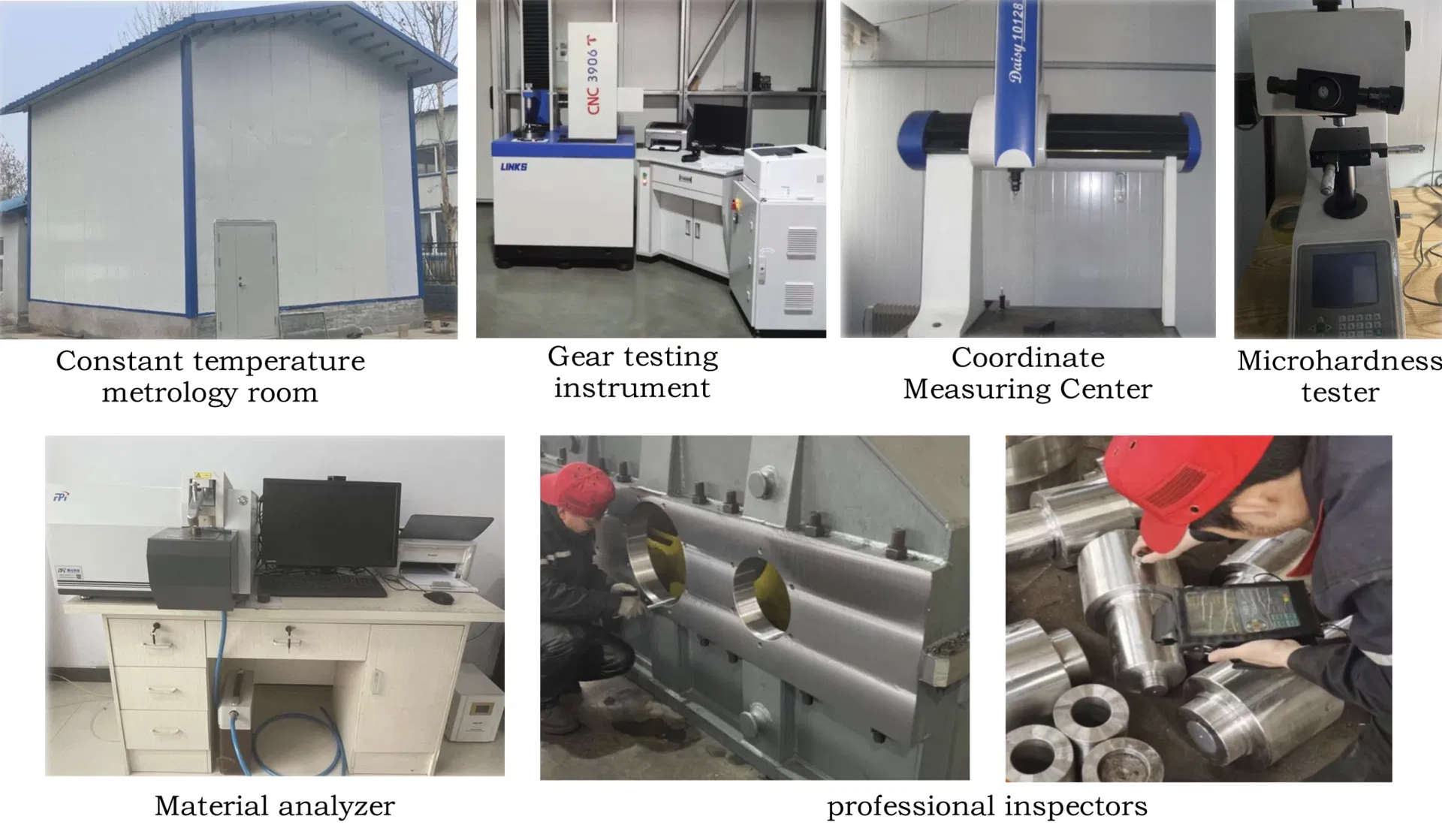

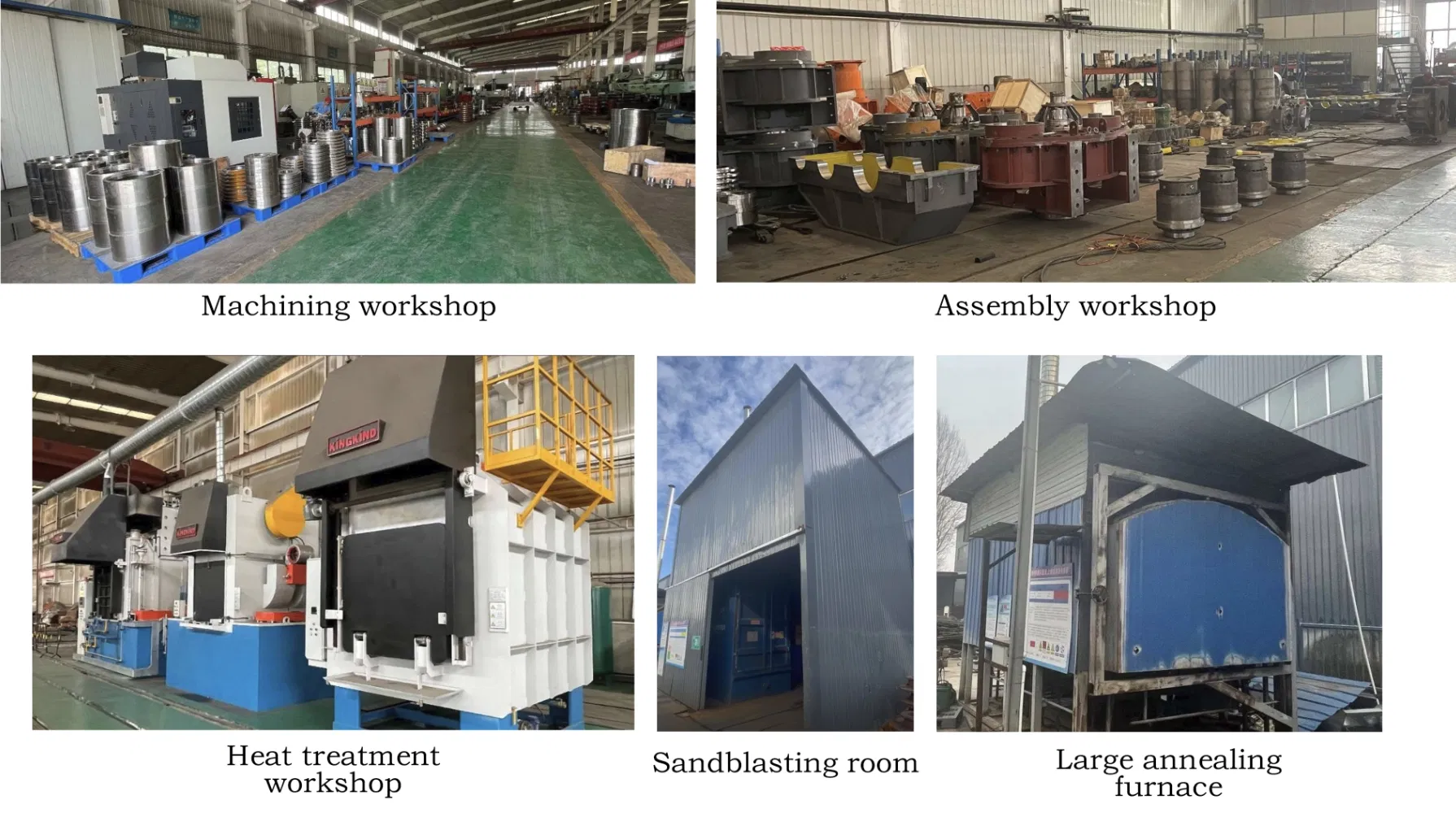

Possuímos mais de 60 máquinas-ferramentas CNC, abrangendo vários tipos de processamento, incluindo corte CNC, soldadura, maquinagem, tratamento térmico e tratamento de superfície, formando uma cadeia de produção completa, desde a supressão até à montagem. Também estamos equipados com máquinas de medição de coordenadas, instrumentos de teste abrangentes para equipamentos e analisadores de materiais.
A nossa série de redutor de engrenagem planetária adota padrões de projeto avançados, avaliando conceitos de projeto modernos. Utilizando a tecnologia de processamento mais avançada actualmente disponível, é um redutor de engrenagem planetária de alta qualidade com vantagens como elevada capacidade de carga e baixo ruído.
