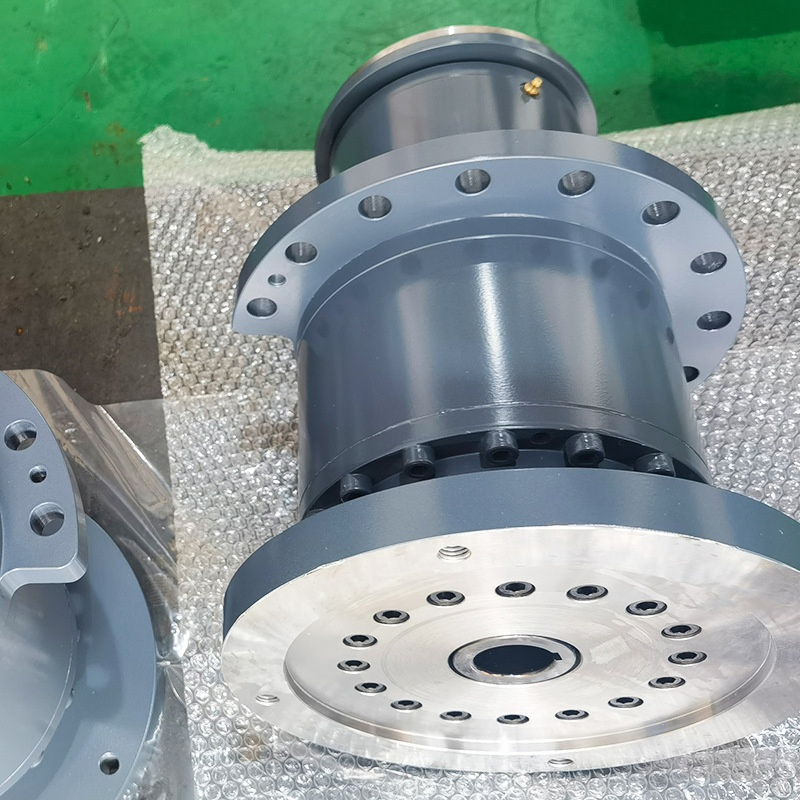

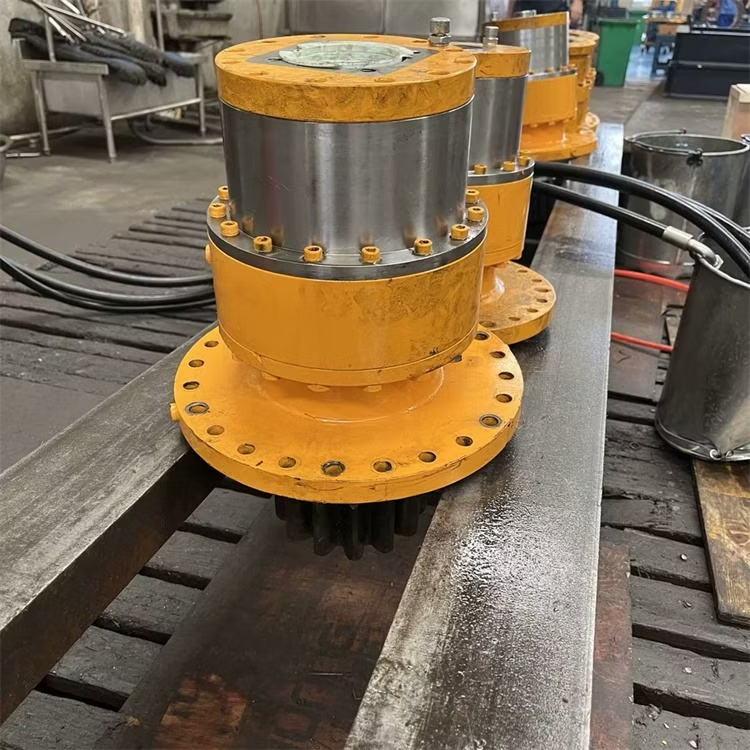

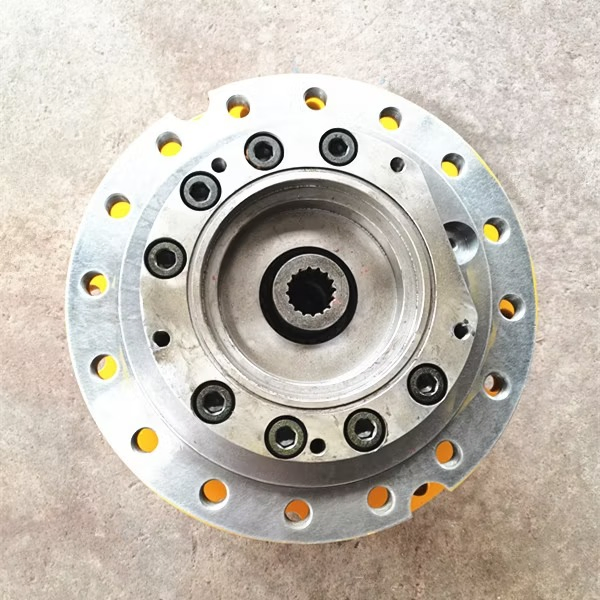

As caixas de velocidades planetárias da série LTZD apresentam um design modular, permitindo a modificação e combinação de acordo com as necessidades do cliente; utilizam uma transmissão de engrenagem planetária envolvente, utilizando engrenagens internas e externas e separação de potência; as engrenagens são submetidas a um tratamento de carburação e de quentação para alcançar superfícies de elevada dureza e resistentes ao desgaste.
Após o tratamento térmico, todas as engrenagens são moídas para reduzir o ruído e melhorar a eficiência geral da máquina e a vida útil. Esta série de caixas de velocidades é leve, compacta, tem uma vasta gama de relações de transmissão, elevada eficiência, funcionamento suave, baixo ruído e forte adaptabilidade.

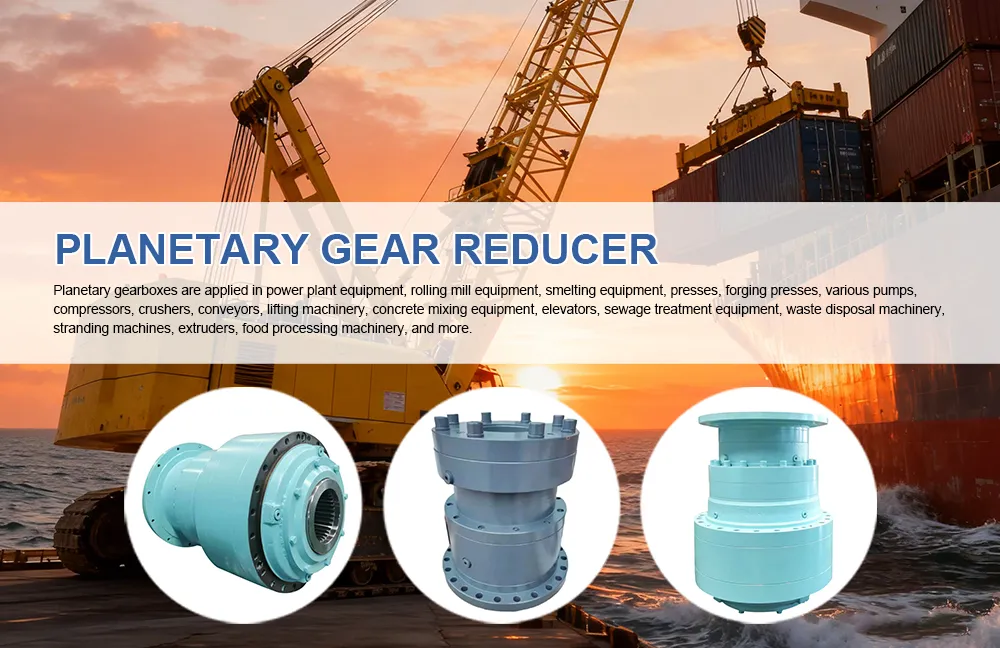

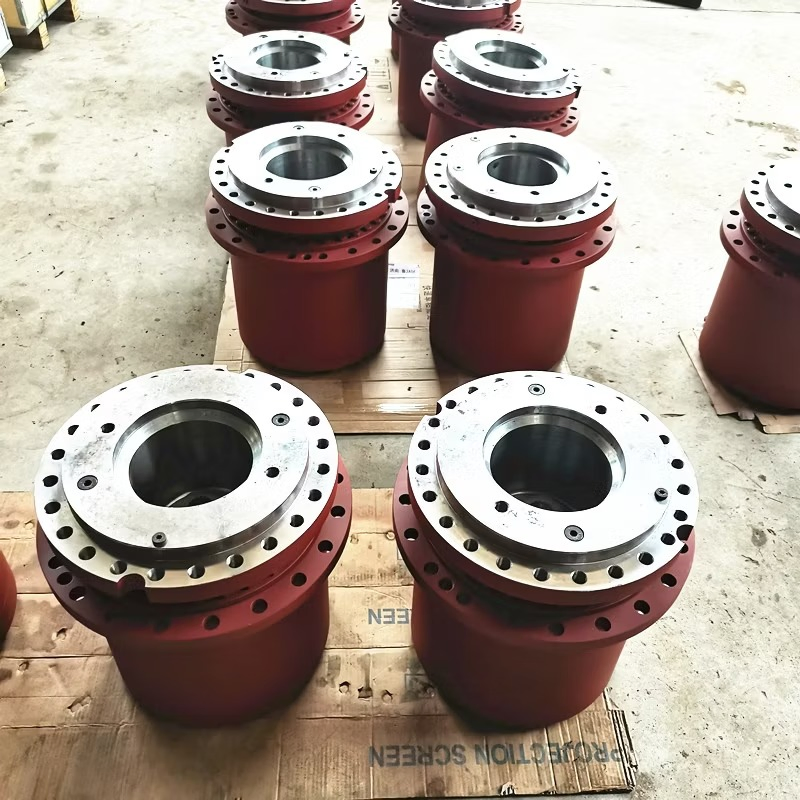

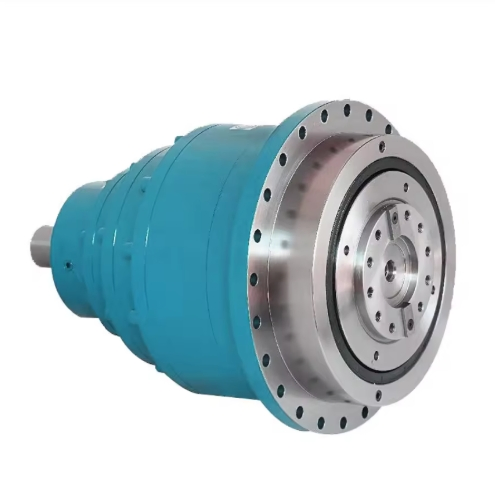

Sistema de Transmissão de Engrenagem Vertical Avançada
Os redutores planetários oferecem uma gama de relação de redução de 25-4000 r/min e um binário de saída máximo de 2,600,000 Nm, adequado para motores com potência entre 0.4 e 12934 kW. Oferecem várias opções de montagem, incluindo montagem de pé, montagem de flange e montagem do braço de torque, com opções de eixo de saída incluindo eixo sólido e eixo sólido de estria envolvente.
Estes redutores estão disponíveis em várias especificações, com 2 ou 3 fases das engrenagens planetárias e podem ser combinados com diferentes tipos de engrenagens primárias, tais como engrenagens helicoidais, engrenagens cónicas ou uma combinação de engrenagens helicoidais e dentadas. Através da precisão de maquinação de alta qualidade e da análise de elementos finitos da caixa de engrenagens planetárias, a distribuição de carga nas engrenagens planetárias e outras superfícies de contacto é optimizada.

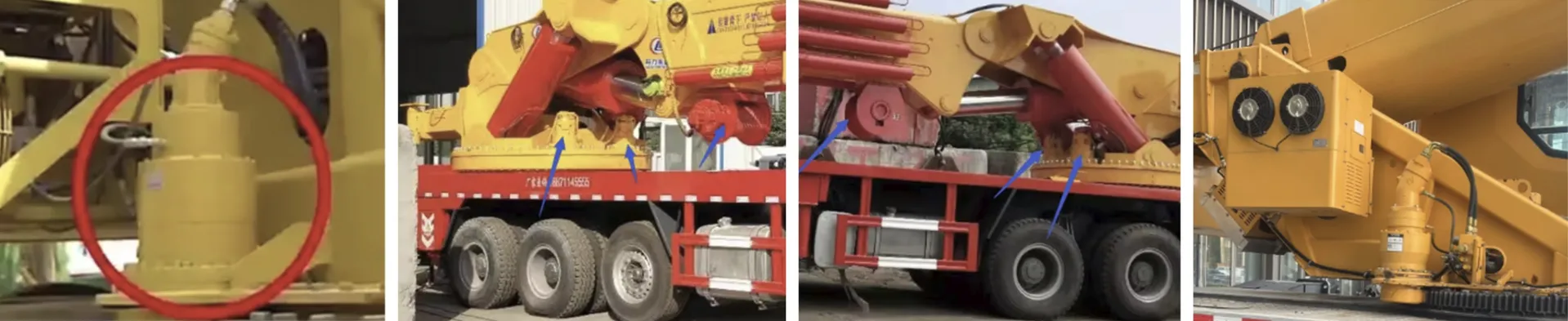

As caixas de redução planetárias são projetadas com alto torque, alta eficiência de partida e transmissão, estabilidade de baixa velocidade, dimensões radiais compactas e baixo ruído. Os principais produtos são os redutores de deslocação, os redutores de elevação e os redutores de oscilação. São amplamente utilizados em gruas de veículos, gruas de rastos, gruas montadas em camiões, gruas marítimas, plataformas de trabalho aéreas, escavadeiras, etc. O redutor do motor rotativo converte o movimento rotativo de baixo torque e alta velocidade em alto torque e baixa velocidade através de um redutor de engrenagem planetária de dois estágios e o emite axialmente.

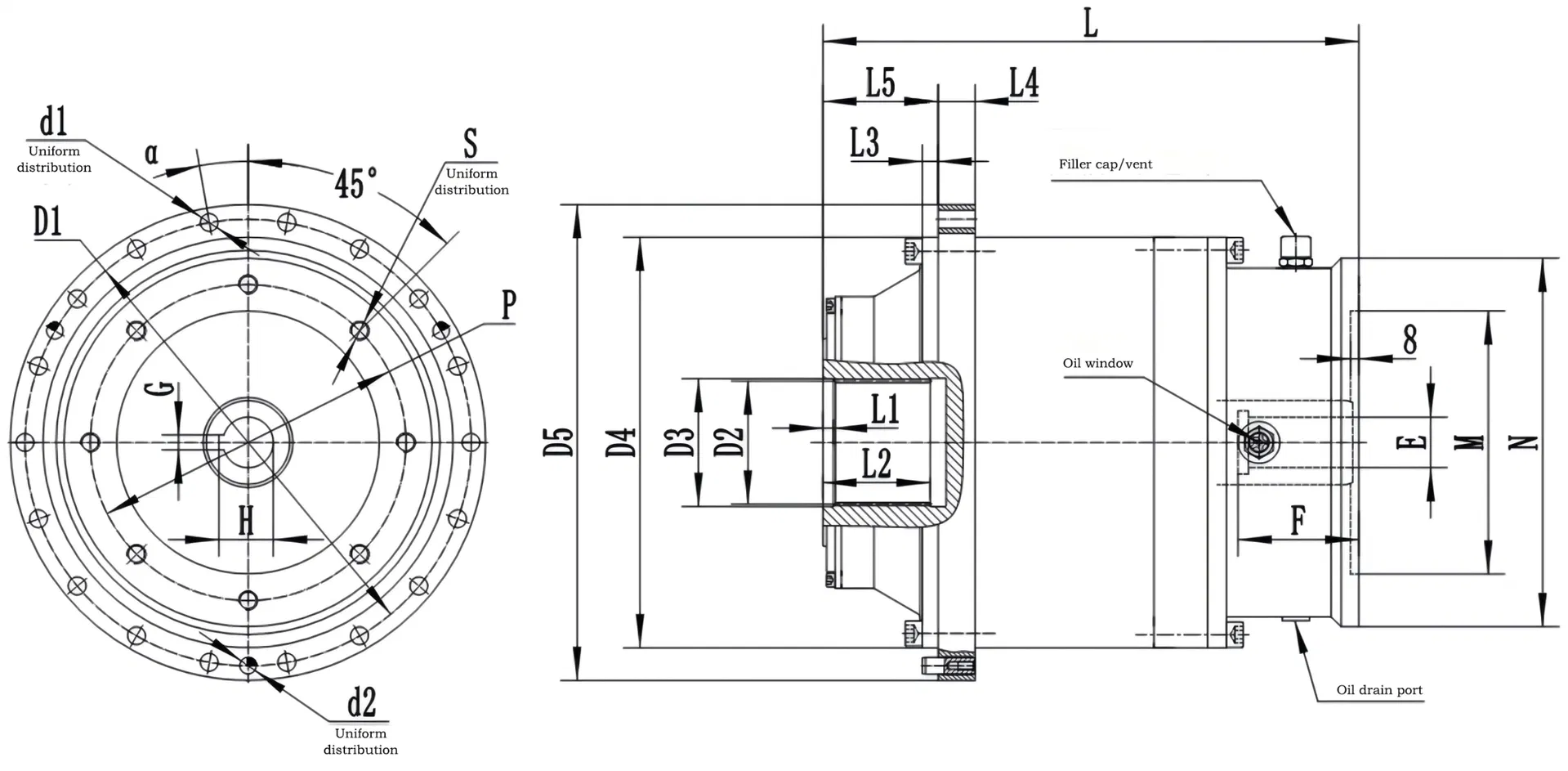

| Especificações/item | LTZD410L | LTZD450L | LTZD490L | LTZD560L | LTZD680L |
|---|---|---|---|---|---|
| d1 | 15 - φ 17.5 | 18 - φ 17.5 | 24 - φ 20 | 24 - φ 26 | 30 - φ 26 |
| α | 0 ° | 10 ° | 7.5 ° | 7.5 ° | 0 ° |
| d2 | 3- φ 16H7 | 3- φ 16H7 | 3- φ 18H7 | - | - |
| D1 | φ 370 | φ 424 | φ 445 | φ 515 | φ 620 |
| D2 | N110x3x35 | N120x3x38 | N140x5x26 | N160x5x30 | N220x5x42 |
| D3 | φ 112H7 | φ 121.5 H7 | φ 142H7 | φ 162H7 | φ 222H7 |
| D4 | φ 340f7 | φ 390f7 | φ 410f7 | φ 460f7 | φ 565f7 |
| D5 | φ 409 | φ 452 | φ 490 | φ 560 | φ 680 |
| L1 | 10 | 10 | 12 | 20 | 20 |
| L2 | 96 | 102 | 110 | 125 | 150 |
| L3 | 18 | 15 | 15 | 23 | 22 |
| L4 | 28 | 35 | 35 | 40 | 40 |
| L5 | 95 | 109.5 | 100 | 125 | 150 |
| E | φ 42E7 | φ 48E7 | φ 55E7 | φ 60E7 | φ 60F7 |
| F | 115 | 115 | 115 | 150 | 150 |
| G | 12 | 14 | 16 | 18 | 18 |
| H | 45.3 | 51.8 | 59.3 | 64.4 | 64.4 |
| M | φ 250F7 | φ 250F7 | φ 300F7 | φ 350F7 | φ 350F7 |
| N | φ 350 | φ 350 | φ 400 | φ 450 | φ 450 |
| P | φ 300 | φ 300 | φ 350 | φ 400 | φ 400 |
| S | 4-M18 | 4-M18 | 4-M18 | 8-M18 | 8-M18 |
| L | 500 | 509.5 | 630 | 670 | 735 |

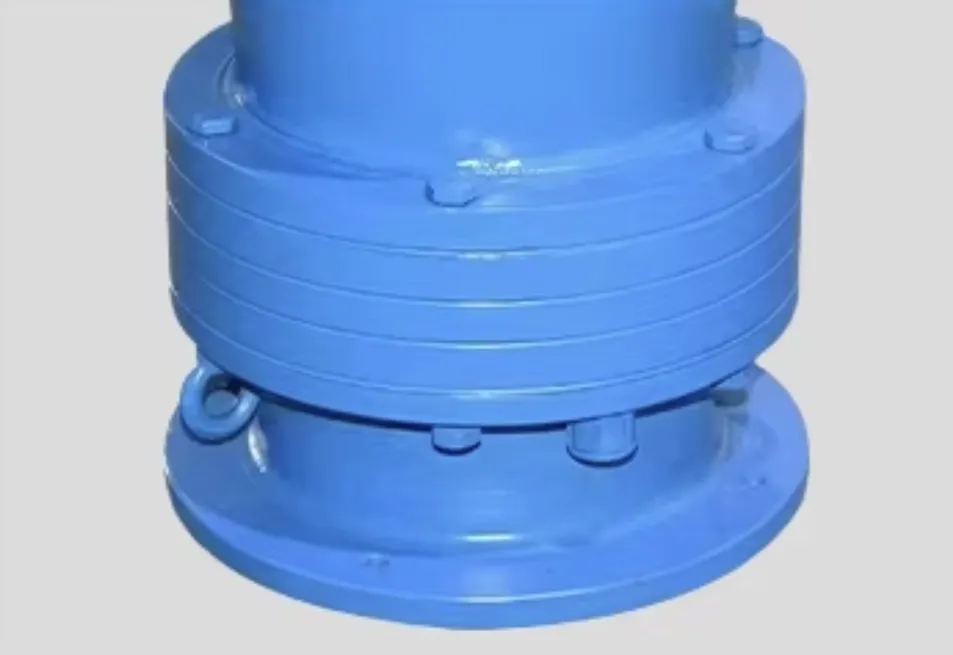

A seleção de alta qualidade garante estabilidade estrutural. Possui design e instalação compactos e leves, ideal para otimização de espaço e montagem simplificada.

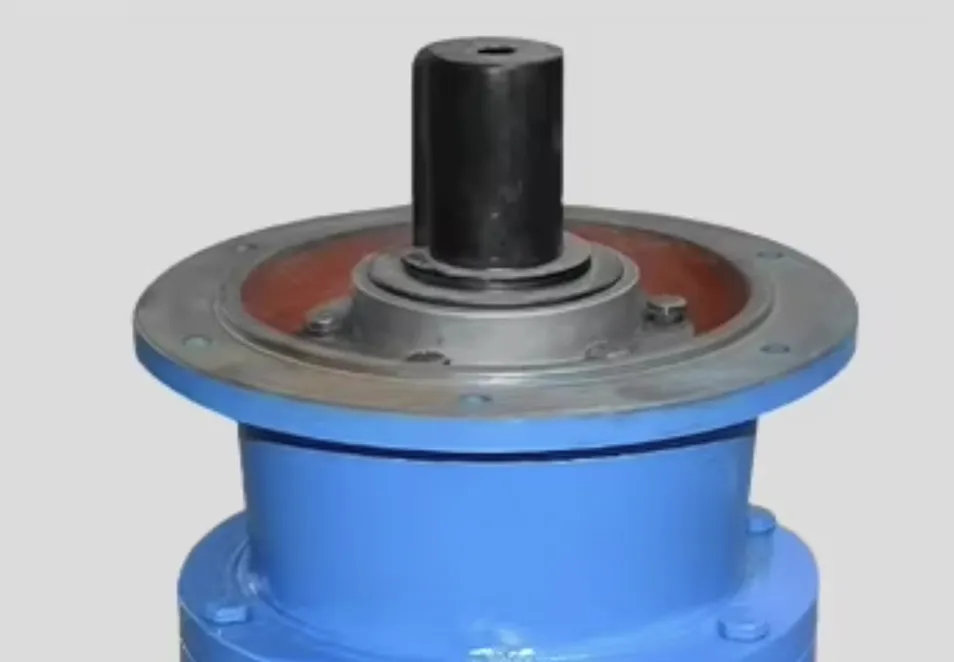

Precisão nas Engrenagens: Todas as engrenagens são fabricadas utilizando um processo avançado de retificação para garantir excelente contato e acoplamento preciso.
Unidade Potente: Sistema de unidade dupla semi-síncrona com elevada capacidade de carga, rotação suave e baixíssimo nível de ruído operacional.
Utilizado em máquinas de elevação de tubos em construção urbana, engenharia de transportes e projetos ecológicos. Estrutura compacta com padrão de design avançado.
Principalmente aplicado em sistemas de transmissão de cabeças de potência de plataformas de perfuração hidráulica. Excelente alternativa de alta eficiência.
Desenvolvida para utilização em plataformas de perfuração de múltiplos eixos para paredes de diafragma, oferecendo alta durabilidade em condições complexas.
Os redutores planetários são compactos, leves e possuem elevada capacidade de carga, longa vida útil e baixo ruído. São indicados para indústrias como elevação, transporte, máquinas de engenharia, metalurgia, mineração, petroquímica, construção civil, indústria leve, têxtil, equipamentos médicos, setor automotivo, naval e aeroespacial.
Para obter mais informações sobre os produtos disponíveis, entre em contato!

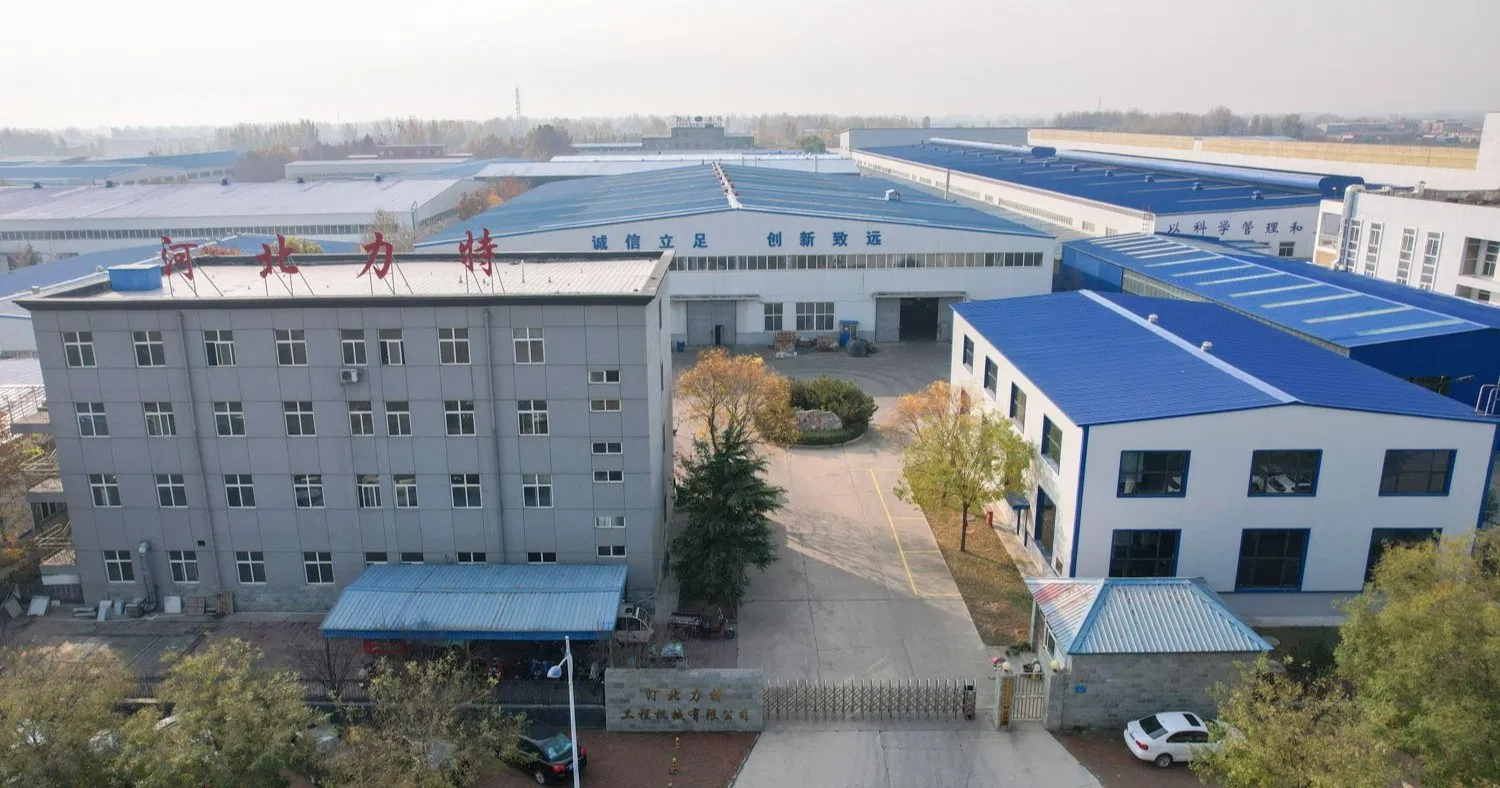

Nossa infraestrutura cobre uma área de 20.000 metros quadrados, com uma área de fábrica de 14.000 metros quadrados, e possui mais de 100 máquinas-ferramentas CNC. Contamos atualmente com mais de 120 funcionários, incluindo mais de 10 designers, possuindo capacidades de design e fabrico independentes, proporcionando uma forte garantia para fornecer aos utilizadores produtos de alta qualidade.

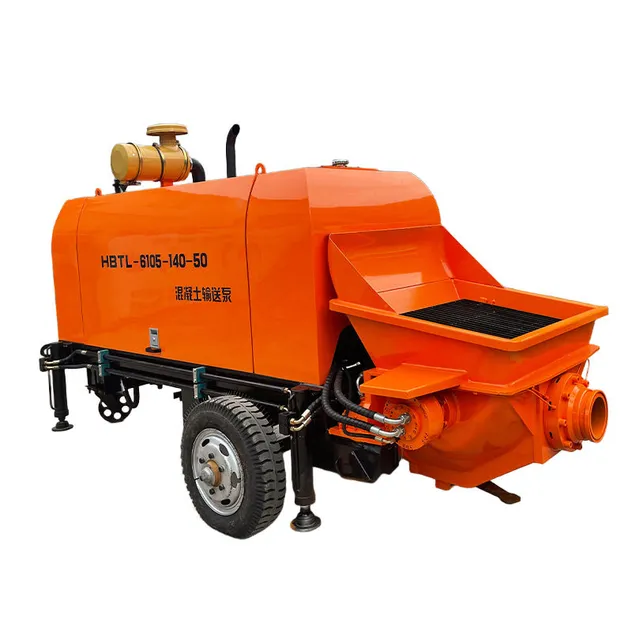

Focamos nossa atividade na pesquisa, desenvolvimento, fabrico e venda de máquinas de engenharia, máquinas de empilhamento, máquinas de exploração mineira e equipamento de energia térmica. Os principais produtos incluem plataformas de perfuração rotativa, redutores de fundações empilhadas, redutores de três anéis grandes, bombas de betão de tracção, bombas de betão montadas em camiões e bombas de concreto. Possuímos fortes capacidades de I&D e produção de maquinaria.
Aderimos consistentemente à inovação tecnológica, cooperando com vários institutos de pesquisa para projetar produtos de forma inovadora com maiores proporções de desempenho para os usuários. Respeitando o espírito de "esforço pela excelência" e a filosofia de "inovação contínua e melhoria contínua", estamos empenhados em realizar os objetivos dos clientes nos sectores da construção urbana e da engenharia de máquinas, esforçando-nos para construir uma operação com competitividade central única. Garantimos um serviço pós-venda abrangente, uma cooperação sincera com os clientes e um futuro brilhante em conjunto.
Possuímos muitos anos de experiência na fabricação de equipamentos e estabelecemos cooperação no campo de bombas industriais. Nossos equipamentos apresentam conceitos de design avançados, elevada estabilidade, forte aplicabilidade e facilidade de manutenção, sendo amplamente reconhecidos na indústria.

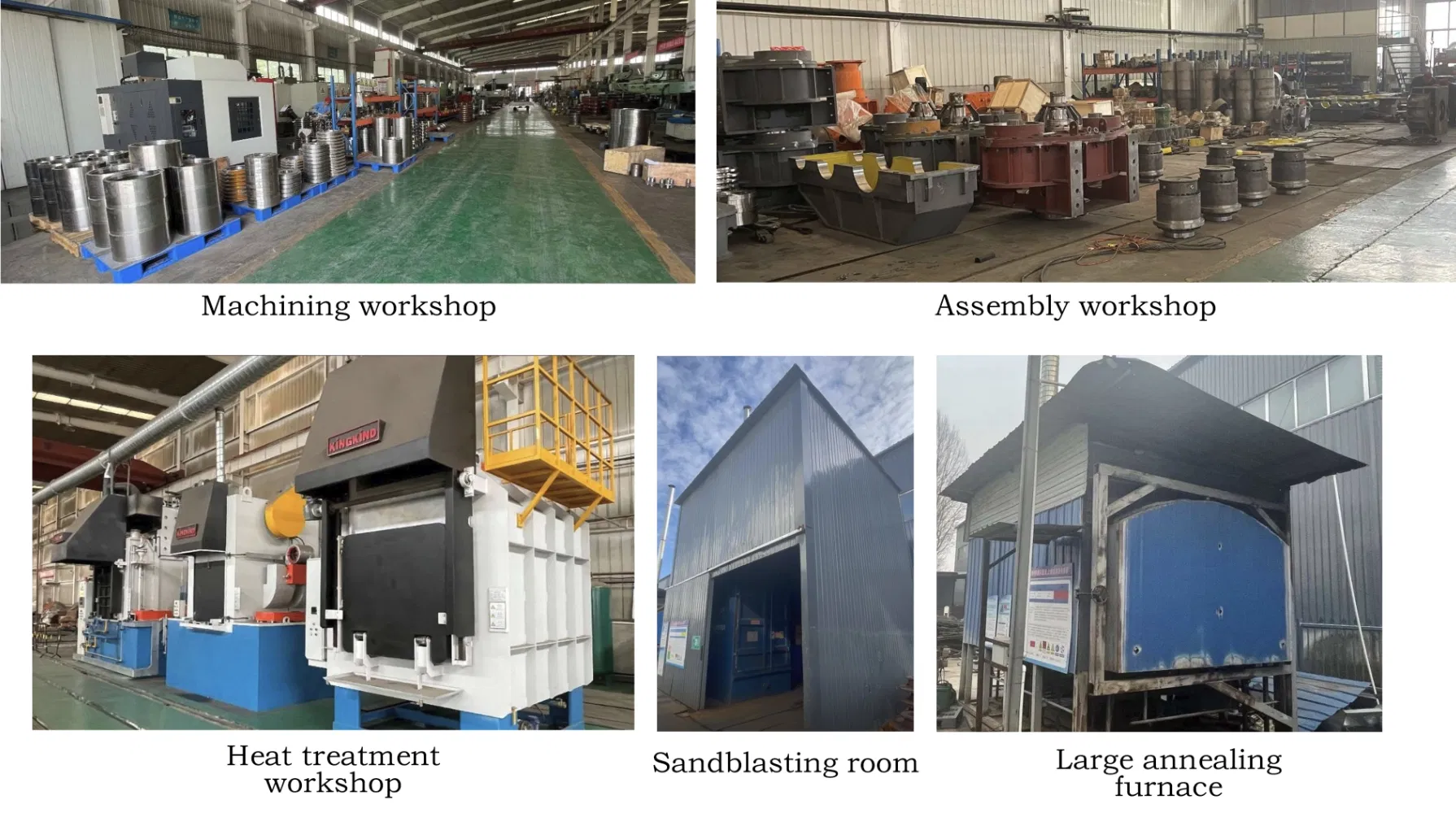

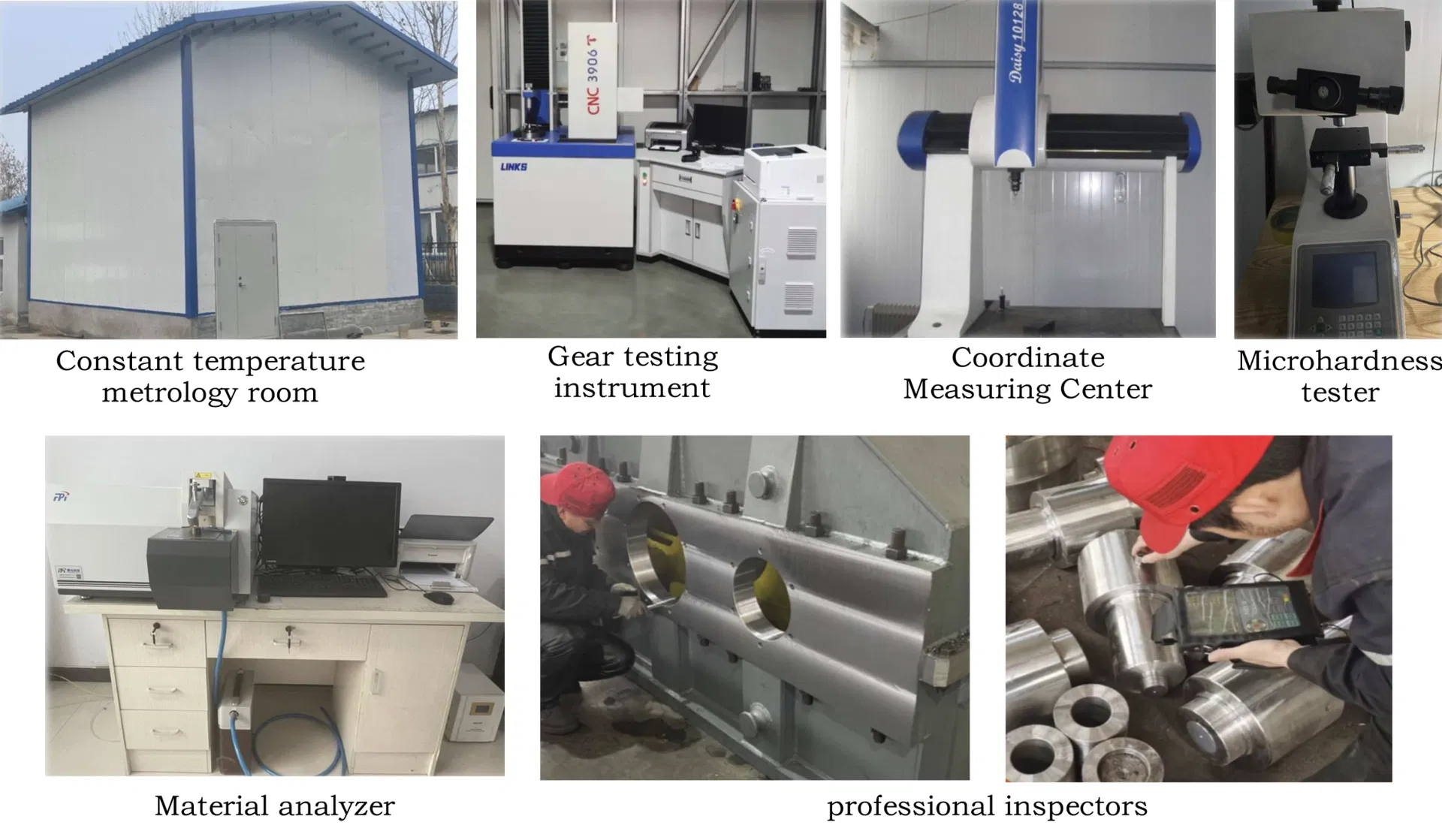

Contamos com mais de 60 máquinas-ferramentas CNC de última geração, cobrindo processamentos como corte CNC, soldadura, usinagem, tratamento térmico e tratamento de superfície, garantindo uma cadeia completa. Também somos equipados com máquinas de medição tridimensional, instrumentos de teste, analisadores de materiais e métodos de inspeção como testes ultrassônicos e partículas magnéticas.

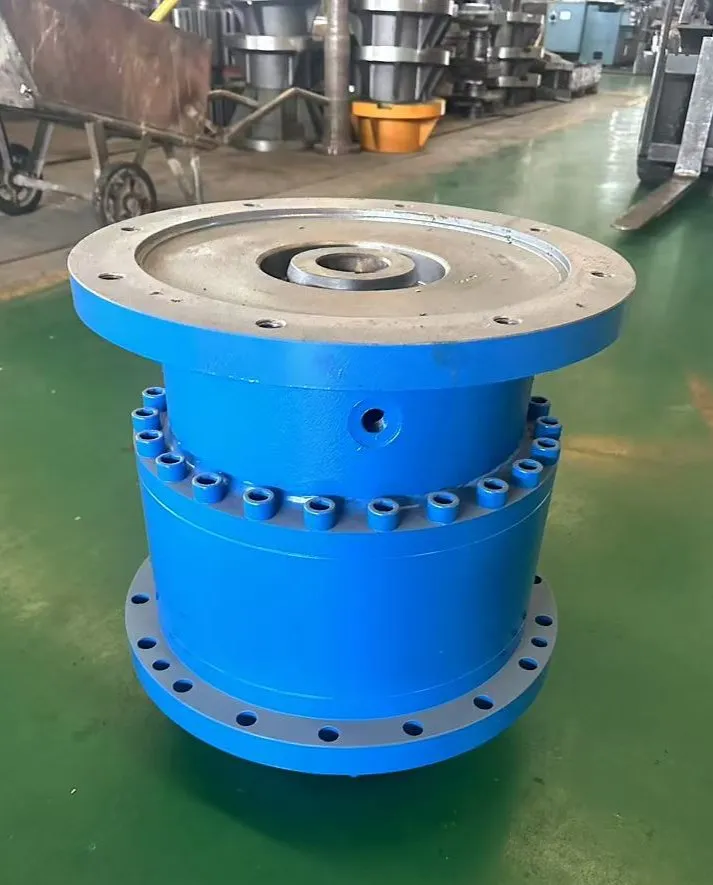

Nossos redutores de engrenagens planetárias adotam conceitos de projetos de referência internacional, utilizando tecnologia de processamento avançada para oferecer alta capacidade de carga e baixíssimo nível de ruído, substituindo perfeitamente modelos importados.
