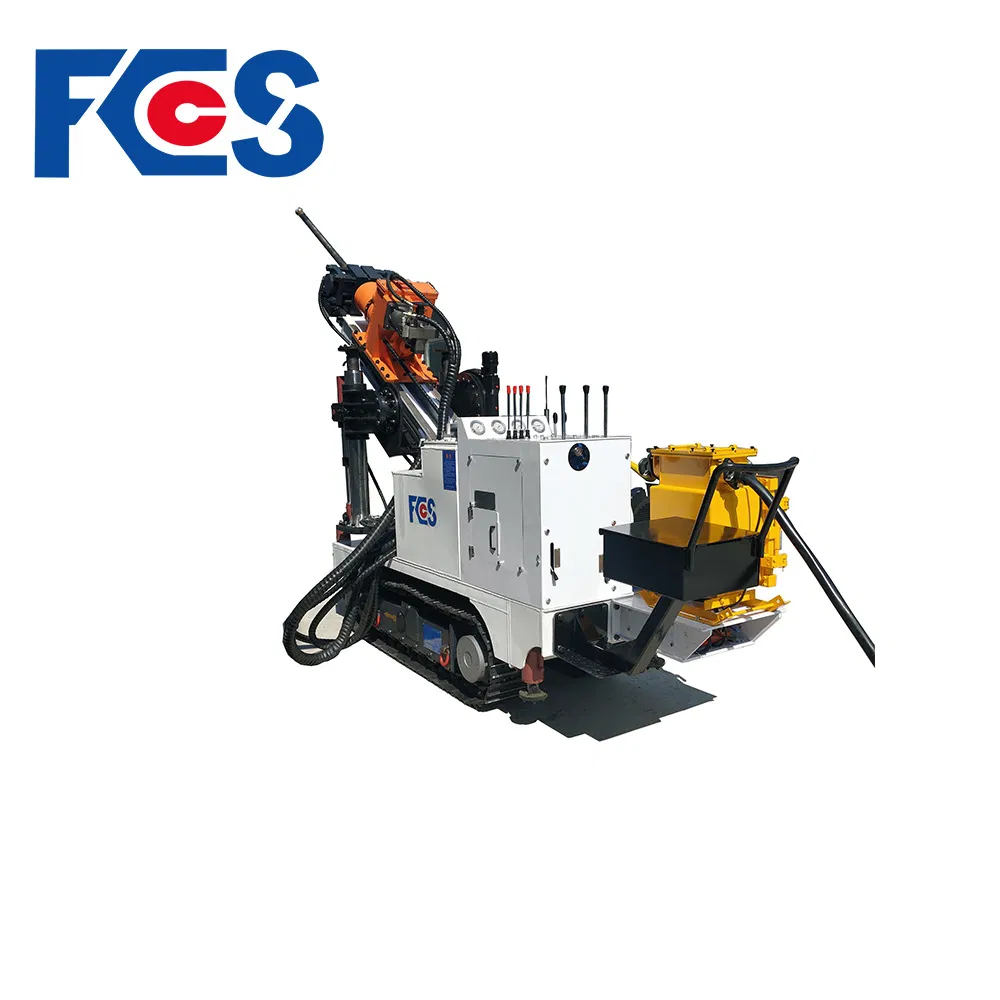

Cms1 Sistema de Perfuração de Furos Profundos de Alto Desempenho para Mineração de Carvão

Costumização:	Disponível
Serviço pós-venda:	7 * 24 horas
Garantia:	1 ano

Visão Geral

Informação Básica

N ° de Modelo. CMS1

Certificação ISO 9001: 2000, ISO 9001: 2008

Condição Novo

Motor Motor de corrente alternada

Broca diâmetro do furo <100 milímetros

Perfurar o furo Profundidade 200-250m

Tipo bit diamante Bit

perfuração Way Rotativo

diâmetro de perfuração 95 mm

pressão da água de lavagem 0.6 - 1.2 mpa

ferramentas de perfuração aplicáveis 63 mm

pressão sobre o solo 0.074 mpa

Pacote de Transporte 4700*1000*1910

Especificação 4700*1000*1910

Origem China

Código HS 8429510000

Capacidade de Produção 1000 peças/ano

Descrição de Produto

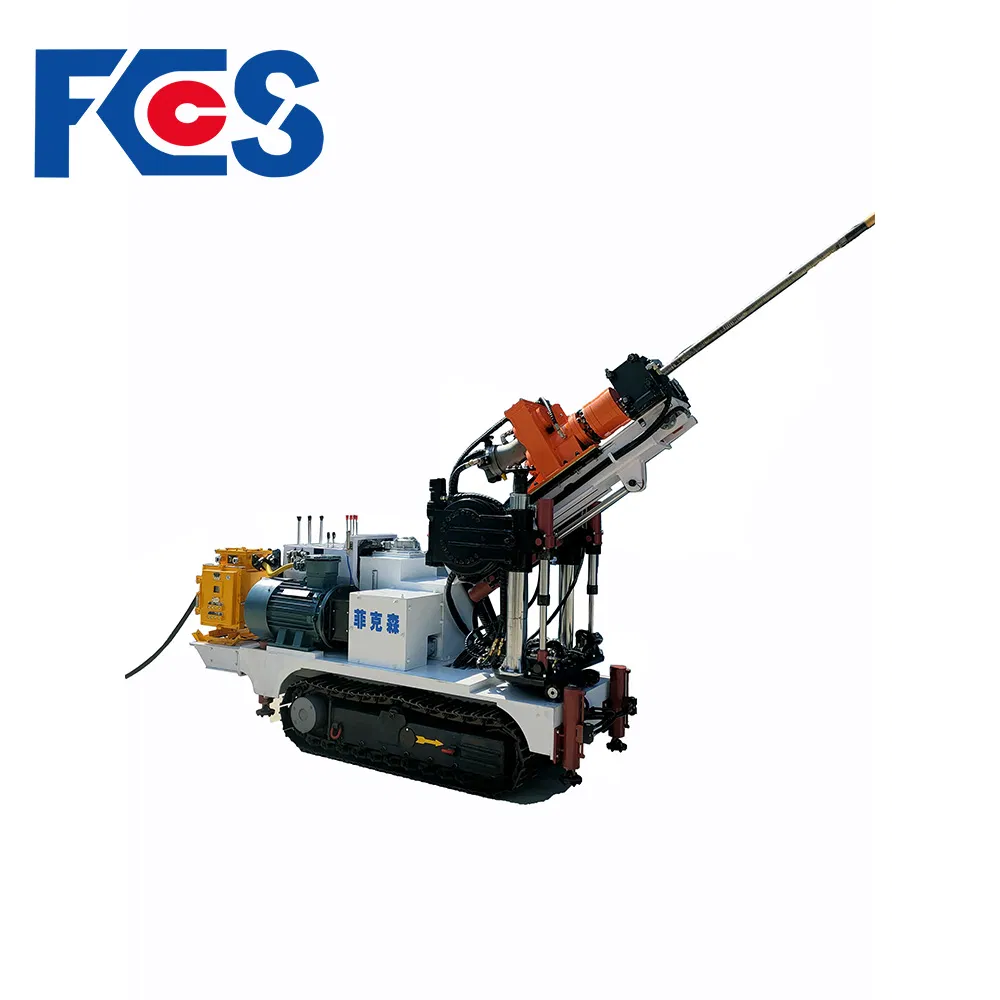

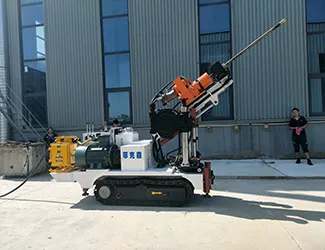

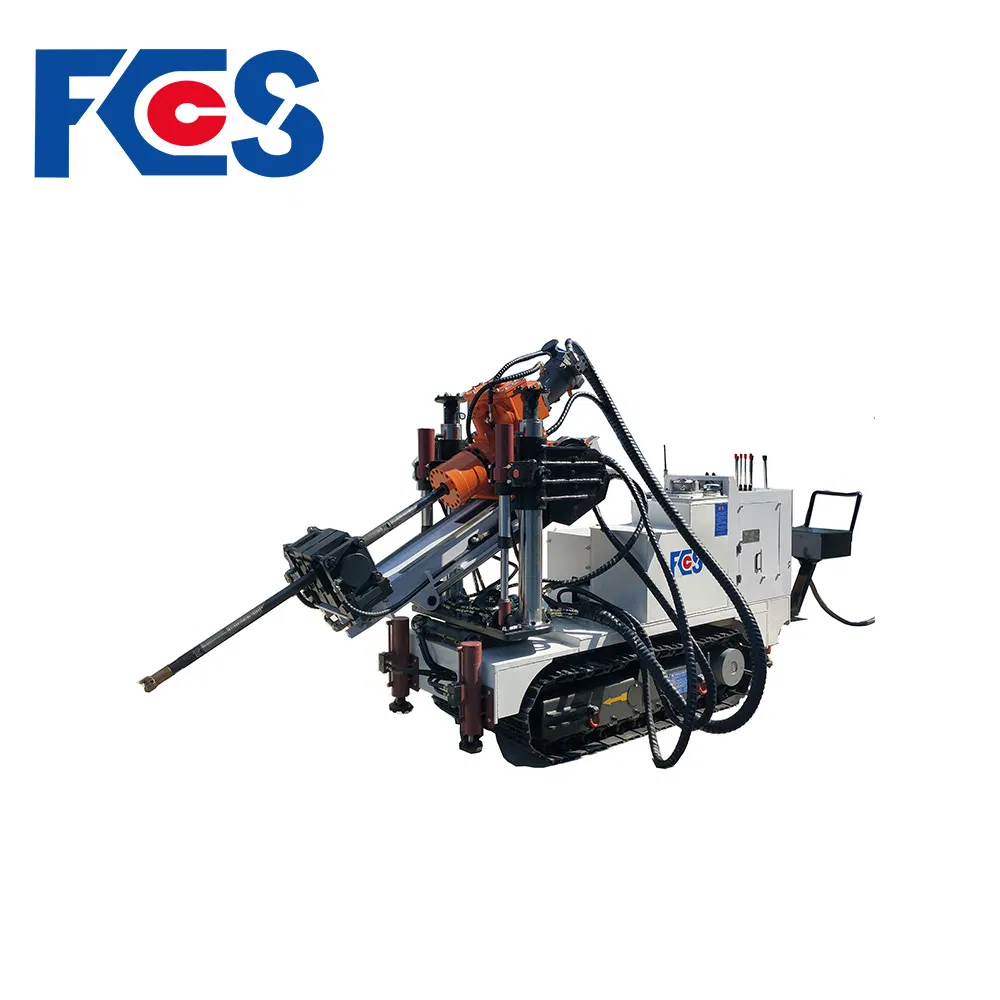

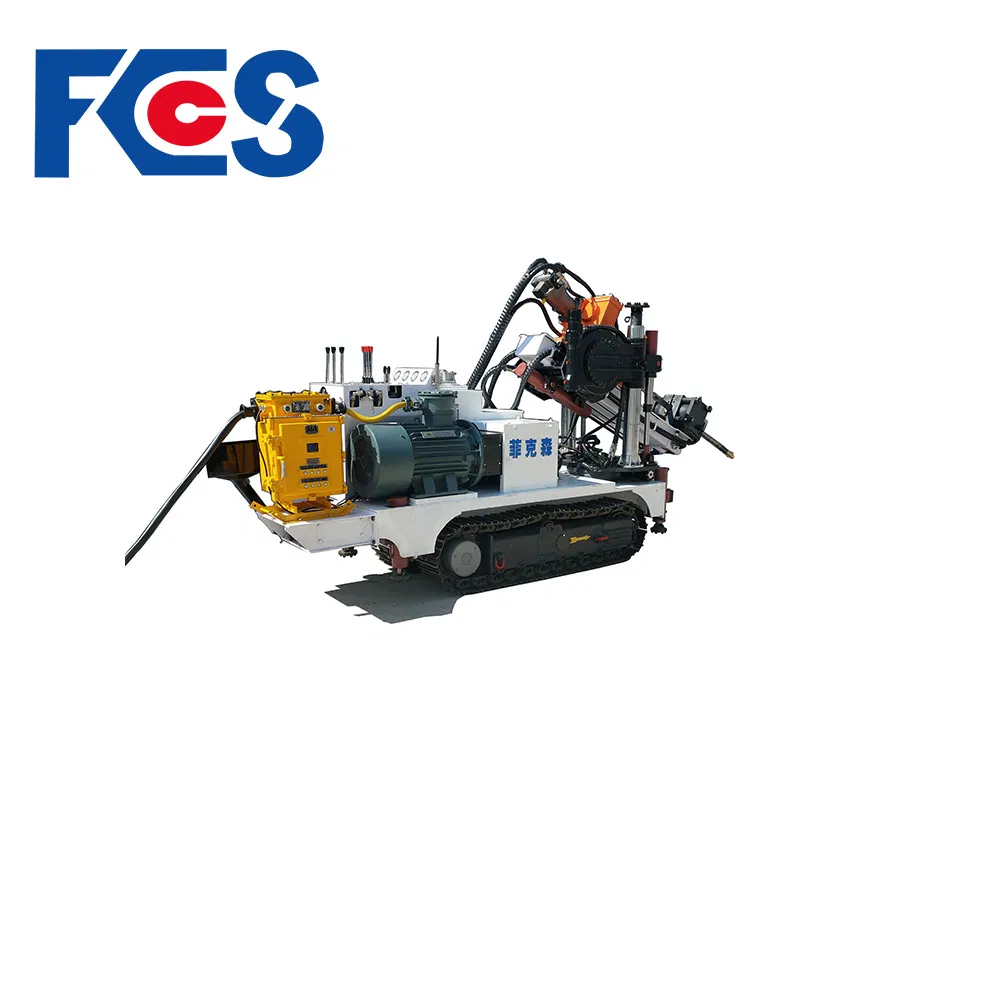

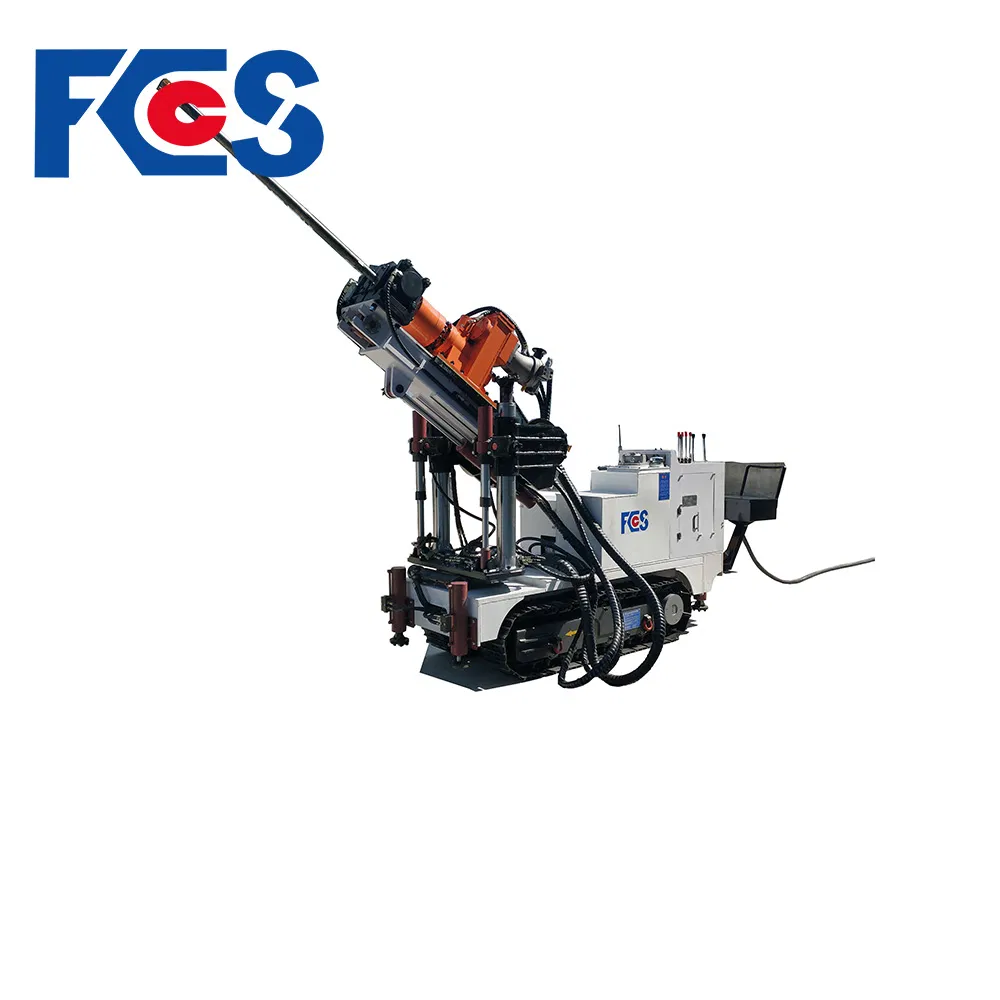

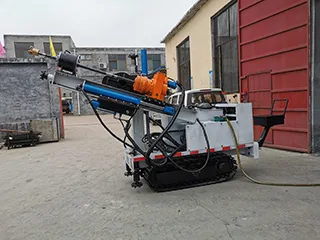

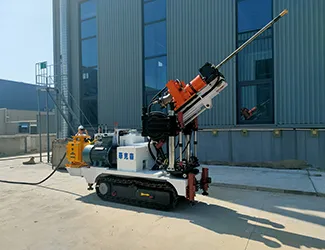

Plataforma de perfuração de profundidade

A plataforma de perfuração de profundidade CMS1-2000/55 para minas de carvão é o mais recente equipamento de perfuração de minas de carvão, adequado para detectar gás e água em túneis de rocha e superfícies de carvão.

Esta máquina possui alta potência, tamanho pequeno, estrutura compacta, movimento fácil e funcionamento simples. Como a bomba e a unidade principal estão integradas, ocupa pouco espaço e pode funcionar normalmente mesmo em espaços confinados.

Durante o funcionamento, os cilindros hidráulicos superior e inferior suportam firmemente a coluna e os cilindros do estabilizador proporcionam um suporte ajustável, garantindo a estabilidade operacional. A unidade principal pode ser levantada e baixada na coluna para ajustar a sua altura. A unidade principal pode rodar 360 graus na horizontal e na vertical, permitindo o ajuste ao ângulo e altura de perfuração ideais.

Cms1 Sistema de Perfuração de Furos Profundos de Alto Desempenho para Mineração de Carvão

Visão geral estrutural

Esta máquina é composta principalmente por uma cabeça de perfuração, conjunto da calha guia, mandril, conjunto da coluna, estrutura do chassis, depósito de óleo, estação da bomba e painel de controlo.

Cabeça de perfuração: Composta por um conjunto de mandril, caixa de velocidades, engrenagens, rolamentos, etc., formando um mecanismo de redução. Um motor hidráulico acciona as engrenagens para reduzir a velocidade, transmitindo a velocidade de rotação e o binário ao veio. O mandril fixa o veio, conduzindo a broca para rodar.
Calha-guia: Constituída por um conjunto de cilindros e um corpo de rampa. O movimento para a frente e para trás da unidade principal é controlo por uma válvula de funcionamento para conseguir perfurar.
Mandril: Utiliza um cilindro hidráulico para fixação e libertação, fixado na extremidade dianteira da calha-guia, e é utilizado para segurar a broca. O mandril é composto por um cilindro, escorrega, etc.
Conjunto da coluna: Constituído por um cilindro de coluna e cilindros de escora, responsáveis pela fixação da coluna.
Estação de bombas: É a fonte de alimentação da plataforma de perfuração, composta por um motor à prova de explosão, acoplamento flexível, bomba de engrenagens, etc. O motor eléctrico acciona a bomba de engrenagens através de um acoplamento flexível, retirando óleo do depósito de óleo e descarregando óleo de alta pressão.
Painel de controlo: É o centro de controlo da plataforma de perfuração, composto por várias válvulas de controlo hidráulico, manómetros e tubagens. O controlo de movimento de cada actuador na plataforma de perfuração é conseguido através de combinações de válvulas no painel de controlo.

Especificações técnicas

(Configurações personalizadas disponíveis mediante solicitação.)

Item n.o	Item	Unidade	CMS1-2000/55
1	Número de braços de perfuração	-	1
2	Intervalo de trabalho (largura * altura)	mm	2100 × 1700
3	Raio de viragem mínimo no estado de funcionamento	mm	2800
4	Largura de trabalho estável no estado de funcionamento	mm	1000
5	Dimensões totais no estado de funcionamento (comprimento × largura × altura)	mm	4700 × 1000 × 1910 ( ± 50)
6	Diâmetro de perfuração	mm	φ95
7	Profundidade de perfuração	m	200
8	Pressão da água de lavagem	MPa	0.6-1.2
9	Ferramentas de perfuração aplicáveis	mm	φ63
10	Peso da máquina	kg	6200
11	Pressão sobre o solo	MPa	0.074
12	Distância em relação ao solo	mm	240
13	Tensão de trabalho	V	660/1140
14	Corrente de trabalho	A	59.31/34.24
15	Corrente de arranque	A	290/170
16	Potência total	KW	55
17	Nível de potência sonora	DB(A)	125
18	Mecanismo rotativo - Pressão de trabalho nominal	MPa	10
19	Mecanismo rotativo - Taxa de fluxo de trabalho nominal	L/min	140
20	Mecanismo rotativo - Binário nominal	N·m	1400
21	Mecanismo rotativo - Velocidade nominal	r/min	90
22	Mecanismo rotativo - Pressão de trabalho máxima	MPa	12.5
23	Mecanismo rotativo - Taxa de fluxo de trabalho com binário máximo	L/min	115
24	Mecanismo rotativo - Binário de trabalho máximo	N·m	2000
25	Mecanismo rotativo - Velocidade máxima de binário	(rpm)	75
26	Propulsor - Pressão de trabalho	(MPa)	12.5
27	Propulsor - Taxa de fluxo de trabalho	(L/min)	50
28	Propulsor - Curso do propulsor	(mm)	1180
29	Propulsor - Comprimento do propulsor	(mm)	2500
30	Propulsor - Força propulsores	(KN)	38
31	Propulsor - Força de elevação	(KN)	28
32	Propulsor - Velocidade do propulsor	(m/min)	30
33	Propulsor - Velocidade de retorno sem carga	(m/min)	30
34	Mecanismo de deslocação - Pressão de trabalho	(MPa)	18
35	Mecanismo de deslocação - Taxa de fluxo de trabalho	(L/min)	100
36	Mecanismo de deslocação - Velocidade de deslocação	(m/min)	25
37	Mecanismo de deslocação - Capacidade de subida	( °)	16
38	Mecanismo de deslocação - Largura da sapata da esteira	(mm)	250
39	Estação da bomba hidráulica - Pressão de trabalho nominal	(MPa)	26
40	Estação da bomba hidráulica - Taxa de fluxo de trabalho nominal	(L/min)	200
41	Motor elétrico - Corrente nominal	(A)	59.31/34.24
42	Motor elétrico - Potência nominal	(KW)	55
43	Motor elétrico - Tensão nominal	V	660/1140
44	Motor elétrico - Velocidade nominal	(rpm)	1480
45	Bomba de óleo - Pressão nominal	MPa	20
46	Bomba de óleo - Cilindrada	ml/r	71/71

Serviço pós-venda

Garantia padrão: 12 meses ou 2.000 horas de funcionamento (o que ocorrer primeiro).
Garantia alargada: Cobertura opcional até 36 meses.
Suporte Global: Assistência técnica 24/7 e fornecimento de peças sobressalentes.
Formação: Formação no local ou em funcionamento/manutenção remota.

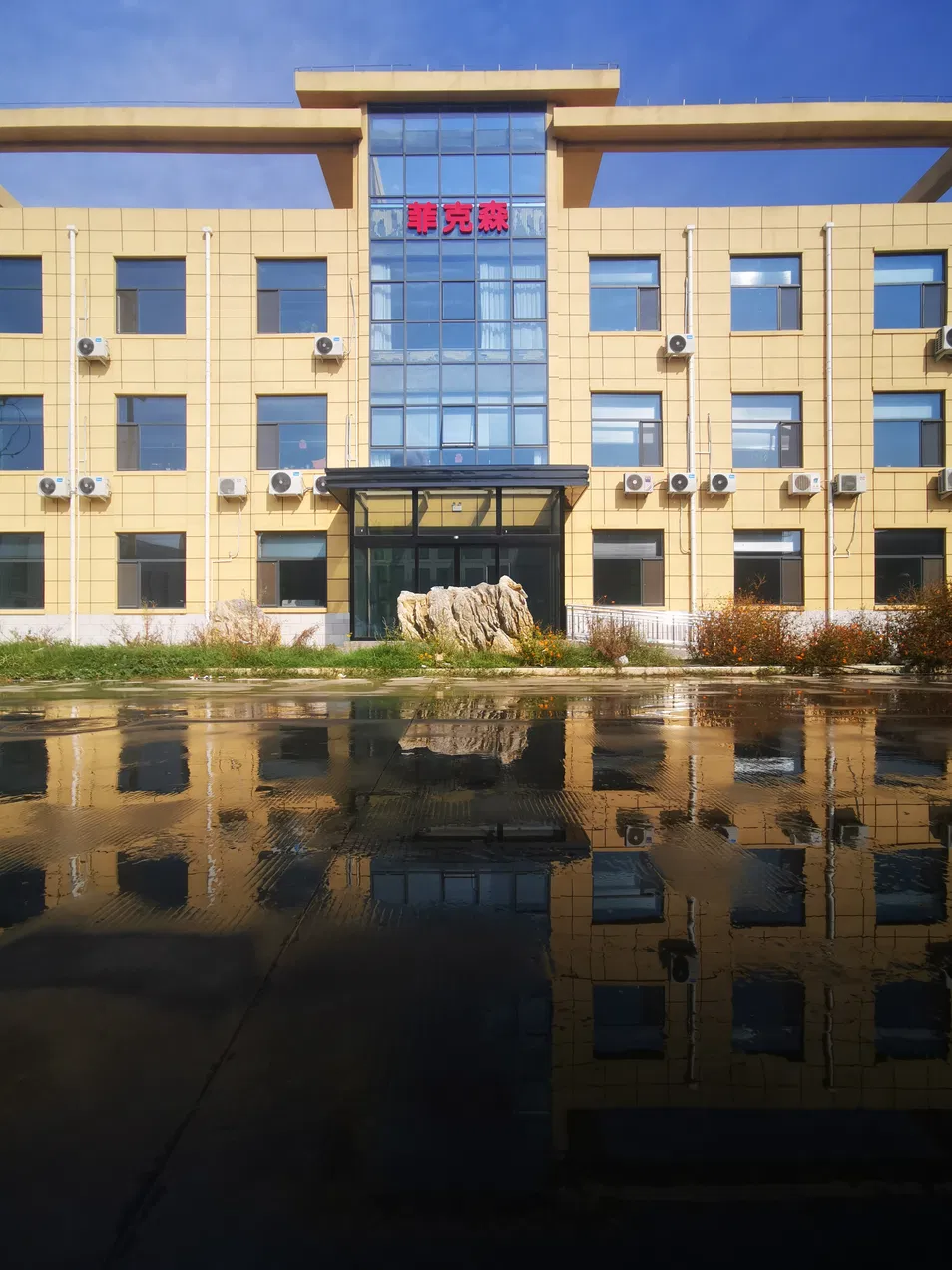

Perfil da empresa

Somos um fabricante profissional de máquinas de mineração de carvão, comprometido em fornecer equipamentos avançados e soluções integradas para operações subterrâneas. Com sólida experiência no setor e inovação contínua, servimos empresas de mineração com produtos que combinam segurança, eficiência e confiabilidade.

O que fazemos

As nossas principais linhas de produtos incluem:

Plataformas de perfuração hidráulicas e pneumáticas – concebidas para drenagem de gás, exploração de água, investigação geológica e controlo de telhados.

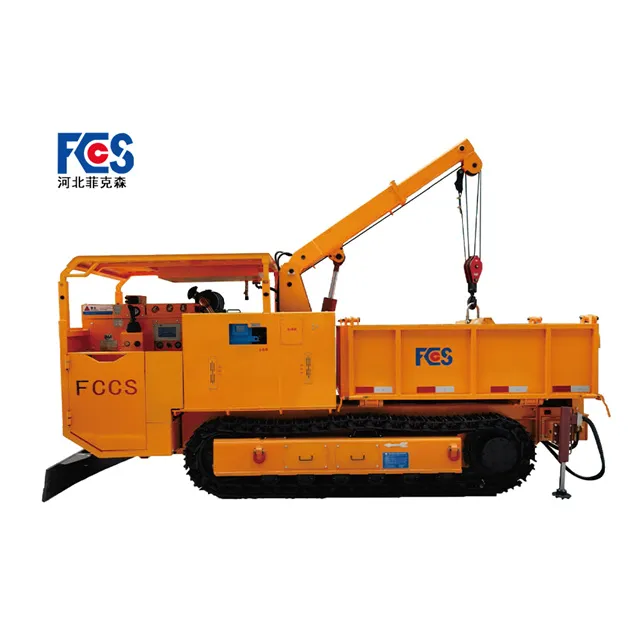

Veículos de transporte e movimentação de materiais de rastos – assegurando um movimento flexível, seguro e eficiente em ambientes subterrâneos.
Equipamento auxiliar – suporte de escavação subterrânea, escavação e uma vasta gama de tarefas de construção subterrânea.

Porquê escolher-nos

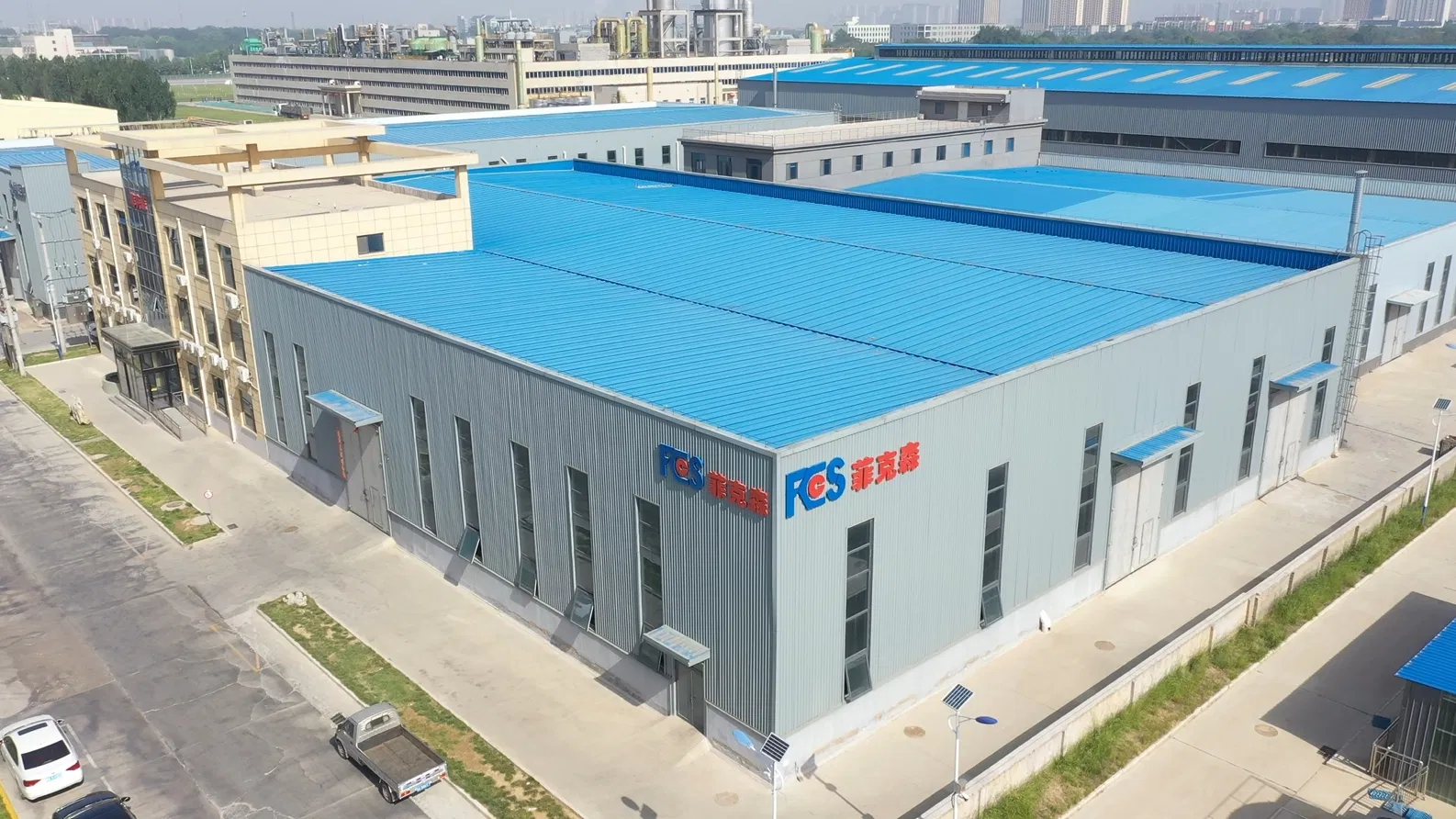

Com instalações de produção modernas e uma equipa de engenharia experiente, concebemos e fabricamos equipamento concebido para suportar condições exigentes. Todos os produtos são desenvolvidos de acordo com os padrões internacionais de qualidade, garantindo uma longa vida útil e um desempenho fiável.
