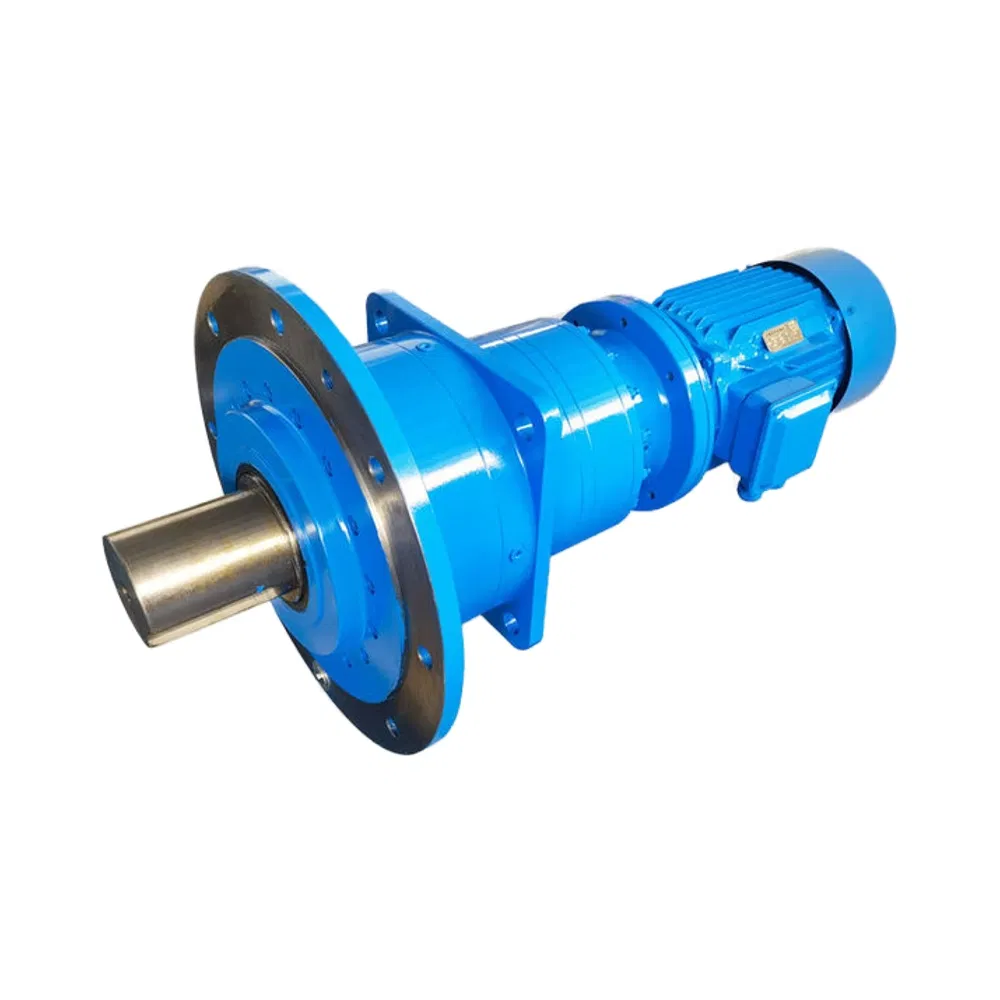

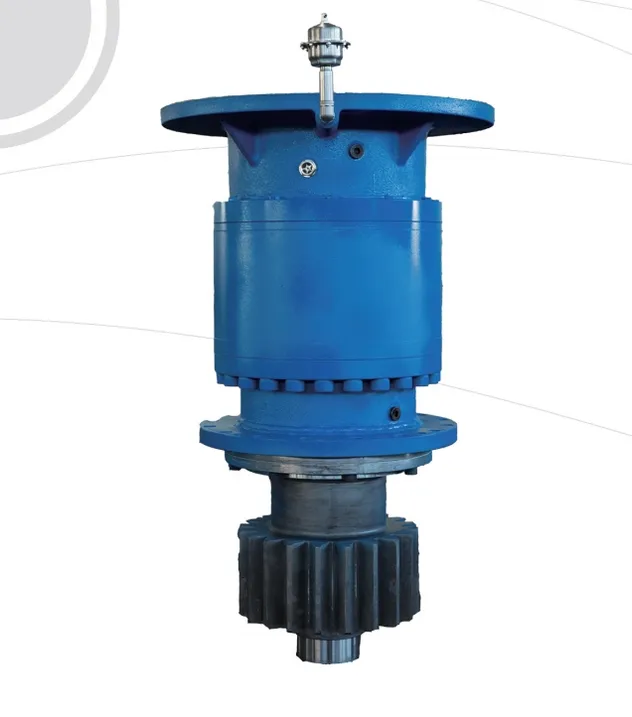

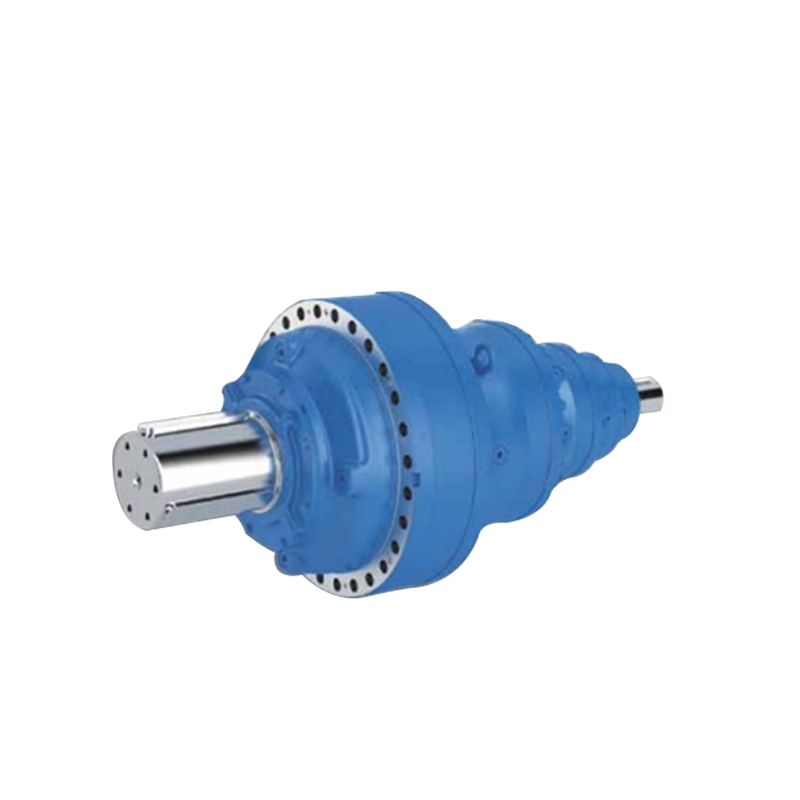

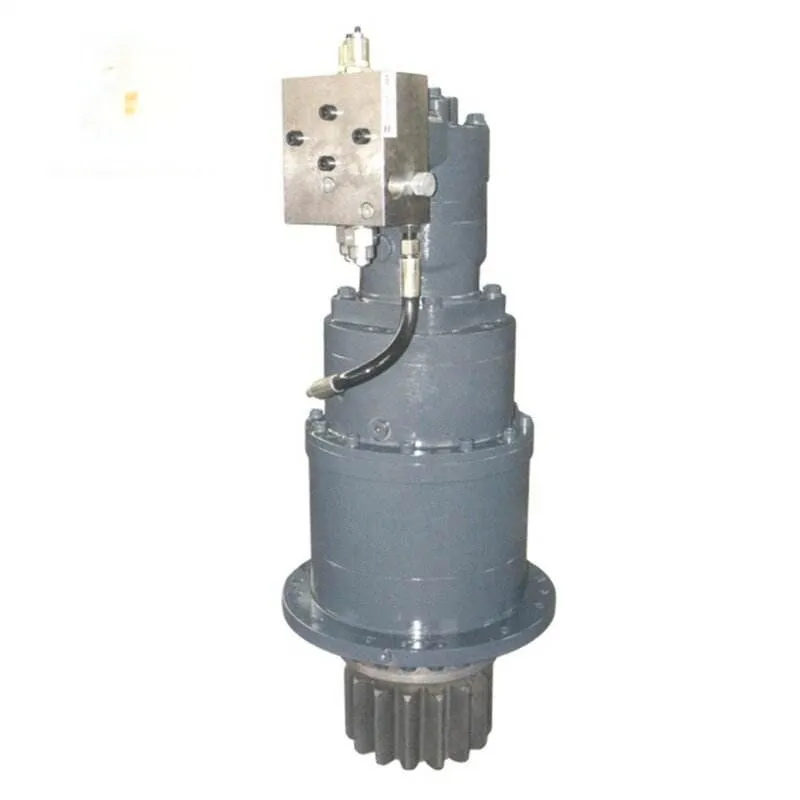

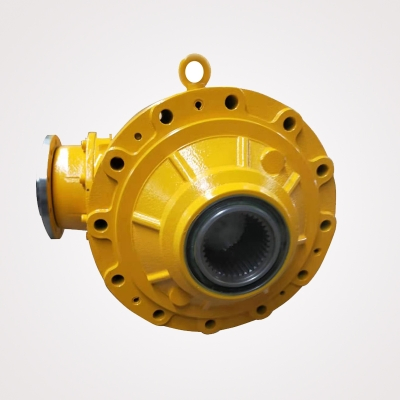

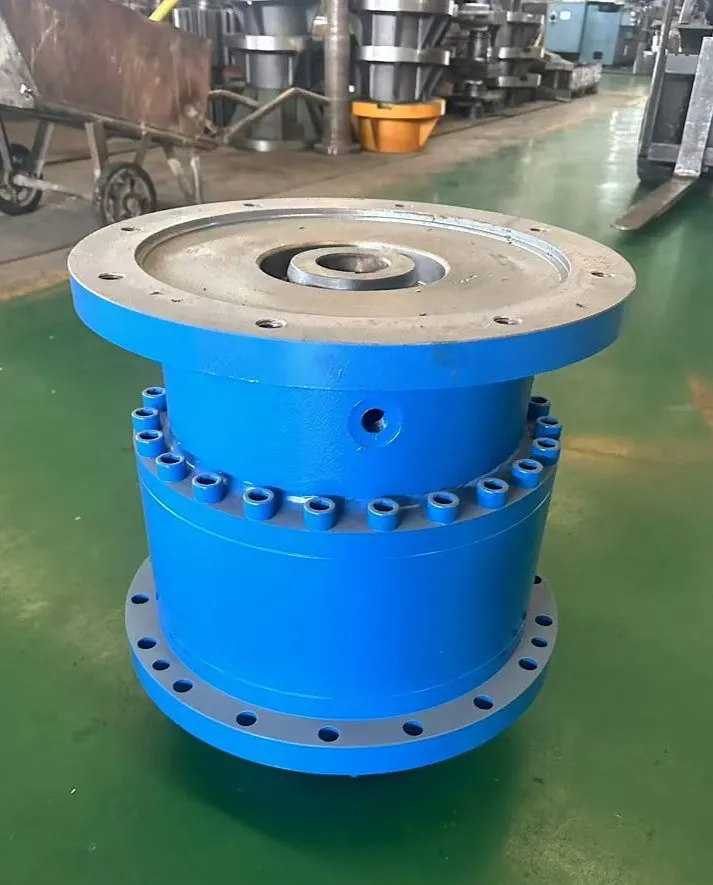

As caixas de velocidades planetárias apresentam um design modular, permitindo a modificação e combinação de acordo com as necessidades específicas do projeto. Utilizam uma transmissão de engrenagem planetária envolvente, com engrenagens internas e externas de alto desempenho e divisão de potência equilibrada. Todas as engrenagens passam por tratamento de carburação e têmpera para alcançar superfícies de elevada dureza e resistência ao desgaste.
Após o tratamento térmico, as engrenagens são retificadas com precisão para minimizar o ruído e otimizar a eficiência global e a vida útil do sistema. Esta série destaca-se por ser leve, compacta, oferecer uma vasta gama de relações de transmissão, funcionamento suave e forte adaptabilidade a condições severas de trabalho.

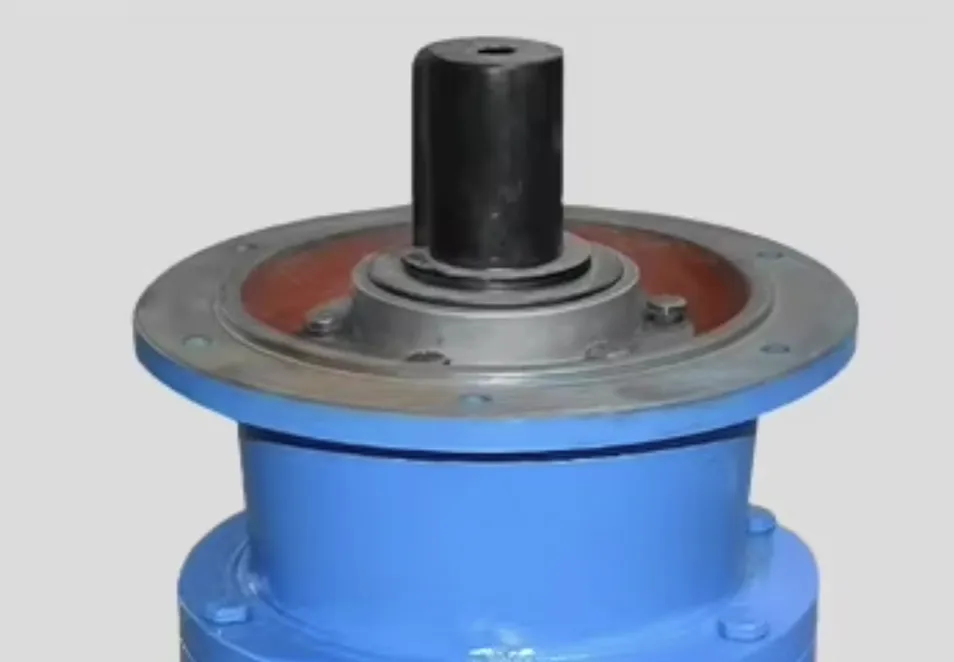

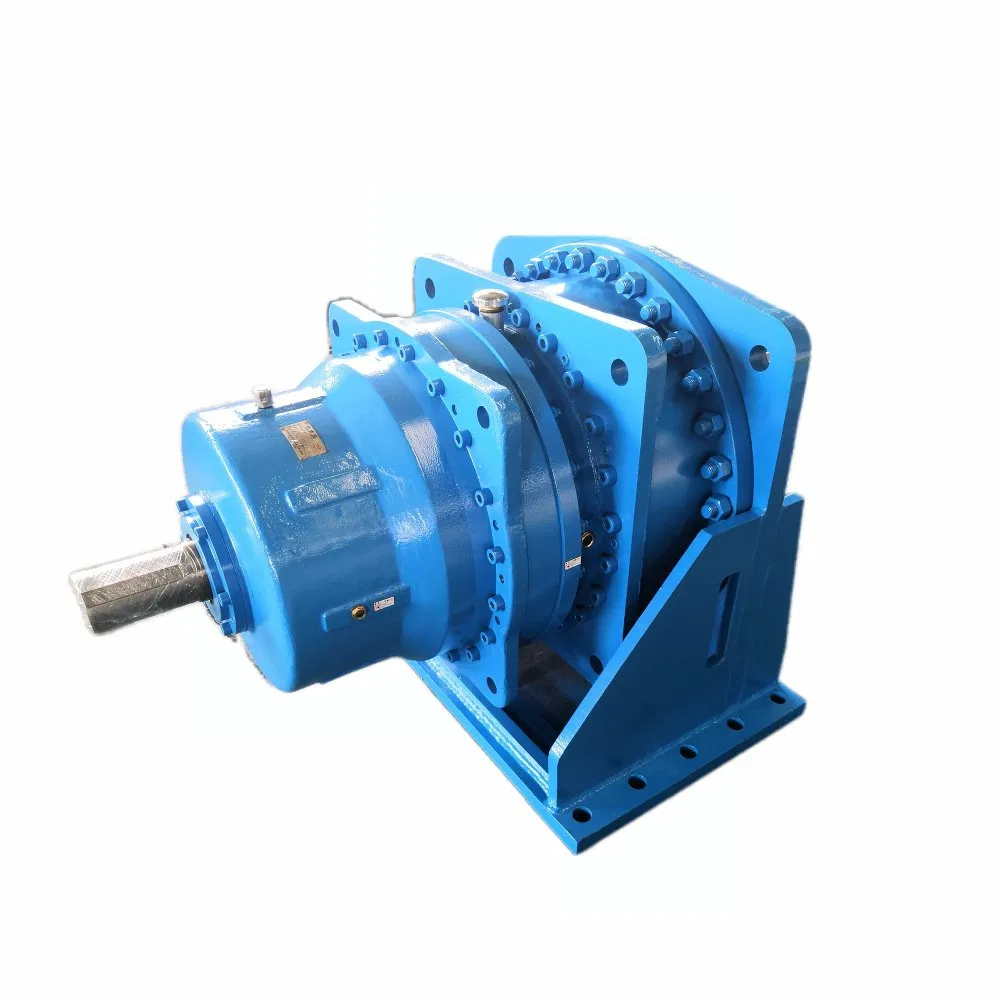

Estes redutores planetários oferecem uma faixa de velocidade de saída de 25 a 4000 r/min e um torque máximo de 2.600.000 Nm, sendo ideais para acoplamento com motores de potências de 0.4 a 12.934 kW. Estão disponíveis em várias opções de montagem (pé, flange ou braço de torque) e eixos de saída (sólido ou ranhurado envolvente).

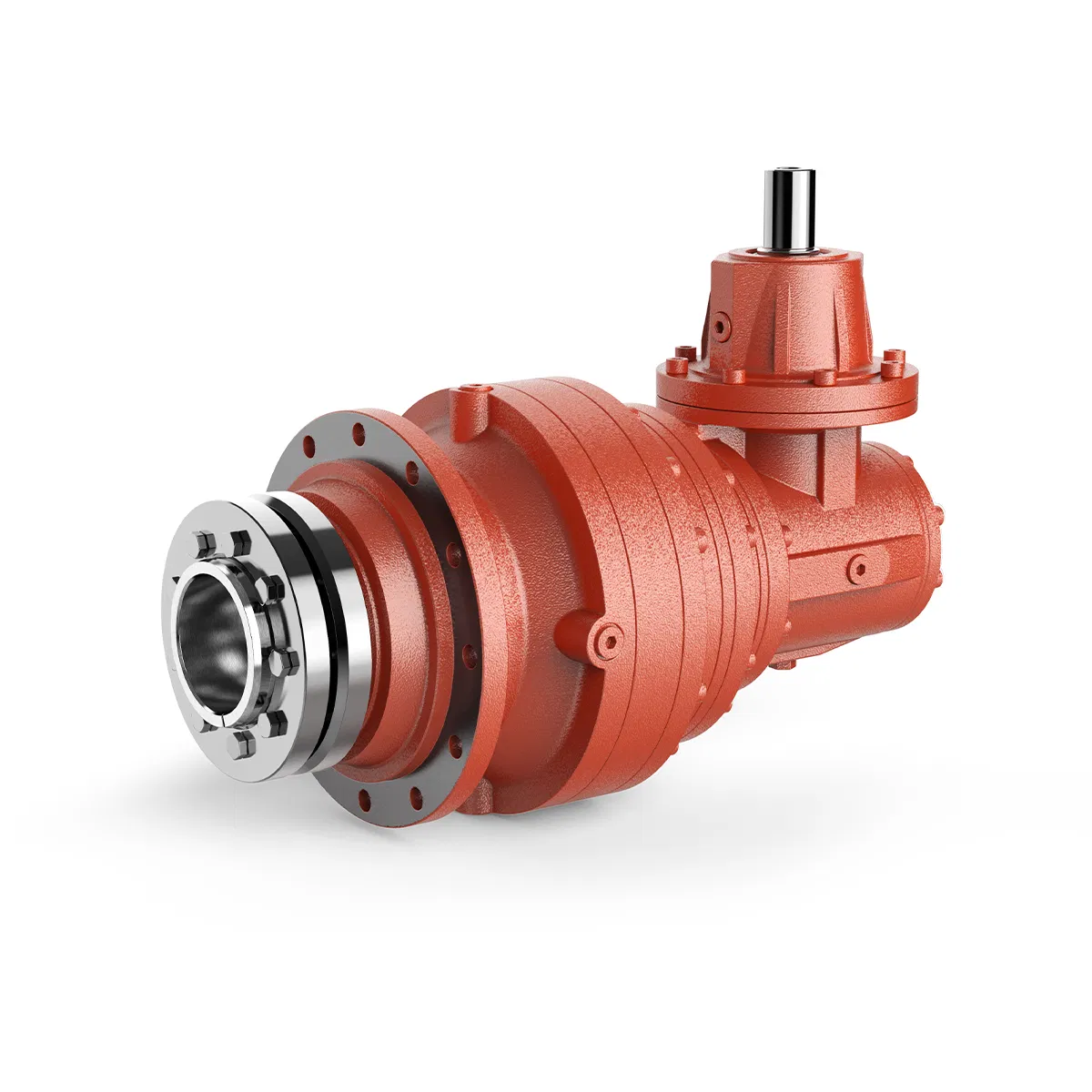

Disponíveis em configurações de 2 ou 3 estágios planetários, podem ser integrados a engrenagens primárias helicoidais ou cônicas. Através de análise avançada de elementos finitos e usinagem de alta precisão, garante-se uma distribuição ideal de cargas nas engrenagens planetárias e superfícies de contato.

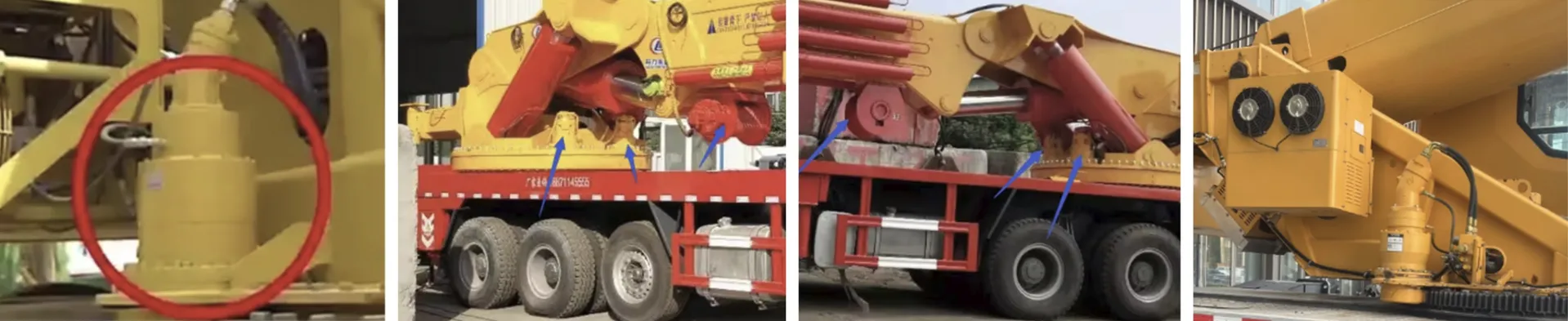

Os redutores são projetados para oferecer alto torque, excelente eficiência de partida, estabilidade em baixas rotações e dimensões compactas. São amplamente aplicados em guindastes veiculares, guindastes sobre esteiras, guindastes navais, plataformas de trabalho aéreo, escavadeiras e equipamentos de elevação pesada.

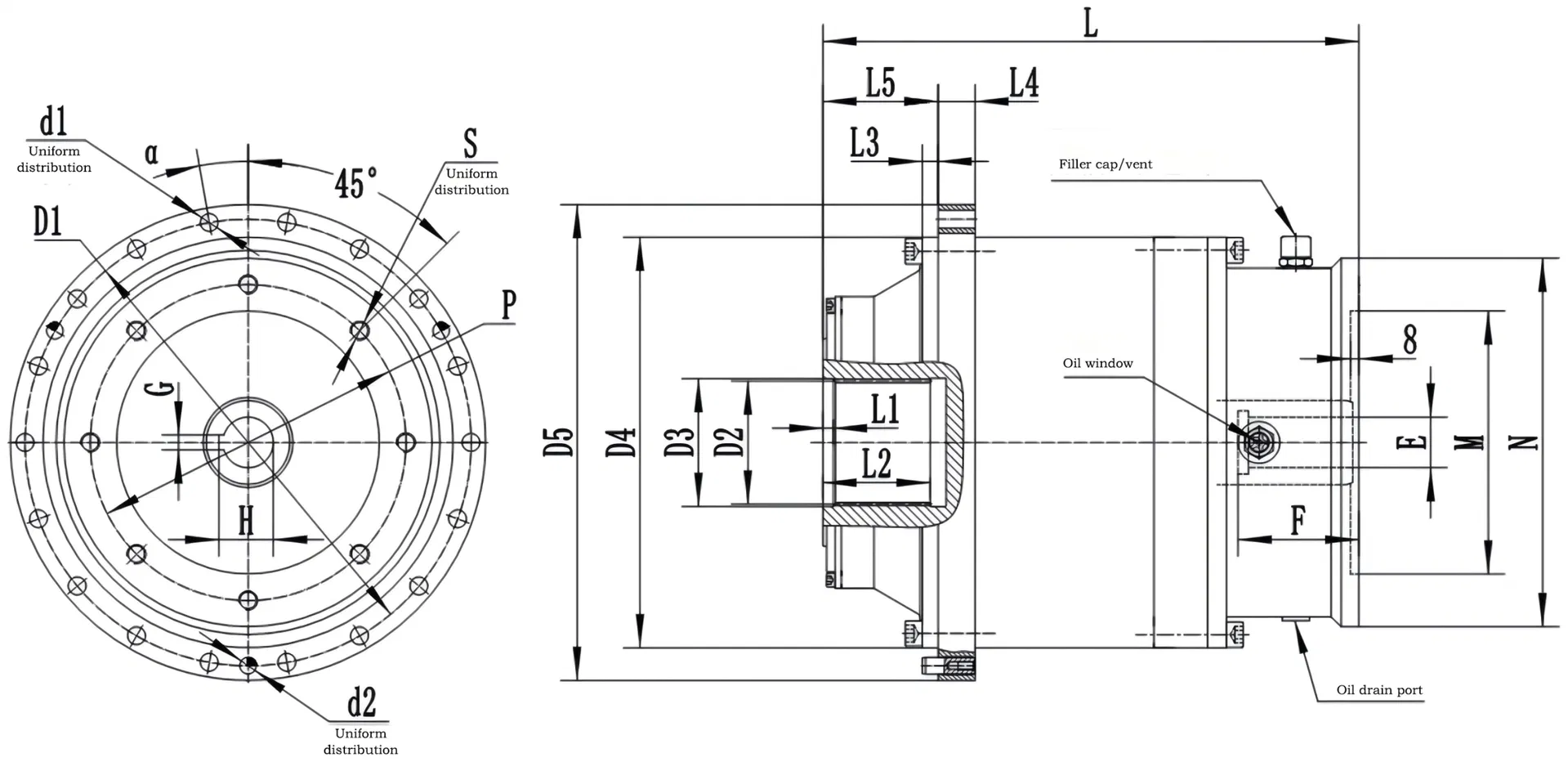

| Especificações / Item | LTZD410L | LTZD450L | LTZD490L | LTZD560L | LTZD680L |
|---|---|---|---|---|---|
| d1 | 15 - φ 17.5 | 18 - φ 17.5 | 24 - φ 20 | 24 - φ 26 | 30 - φ 26 |
| α | 0 ° | 10 ° | 7.5 ° | 7.5 ° | 0 ° |
| d2 | 3- φ 16H7 | 3- φ 16H7 | 3- φ 18H7 | –- | –- |
| D1 | φ 370 | φ 424 | φ 445 | φ 515 | φ 620 |
| D2 | N110x3x35 | N120x3x38 | N140x5x26 | N160x5x30 | N220x5x42 |
| D3 | φ 112H7 | φ 121,5 H7 | φ 142H7 | φ 162H7 | φ 222H7 |
| D4 | φ 340f7 | φ 390f7 | φ 410f7 | φ 460f7 | φ 565f7 |
| D5 | φ 409 | φ 452 | φ 490 | φ 560 | φ 680 |
| L1 | 10 | 10 | 12 | 20 | 20 |
| L2 | 96 | 102 | 110 | 125 | 150 |
| L3 | 18 | 15 | 15 | 23 | 22 |
| L4 | 28 | 35 | 35 | 40 | 40 |
| L5 | 95 | 109.5 | 100 | 125 | 150 |
| E | φ 42E7 | φ 48E7 | φ 55E7 | φ 60E7 | φ 60F7 |
| F | 115 | 115 | 115 | 150 | 150 |
| G | 12 | 14 | 16 | 18 | 18 |
| H | 45.3 | 51.8 | 59.3 | 64.4 | 64.4 |
| M | φ 250F7 | φ 250F7 | φ 300F7 | φ 350F7 | φ 350F7 |
| N | φ 350 | φ 350 | φ 400 | φ 450 | φ 450 |
| P | φ 300 | φ 300 | φ 350 | φ 400 | φ 400 |
| S | 4-M18 | 4-M18 | 4-M18 | 8-M18 | 8-M18 |
| L | 500 | 509.5 | 630 | 670 | 735 |

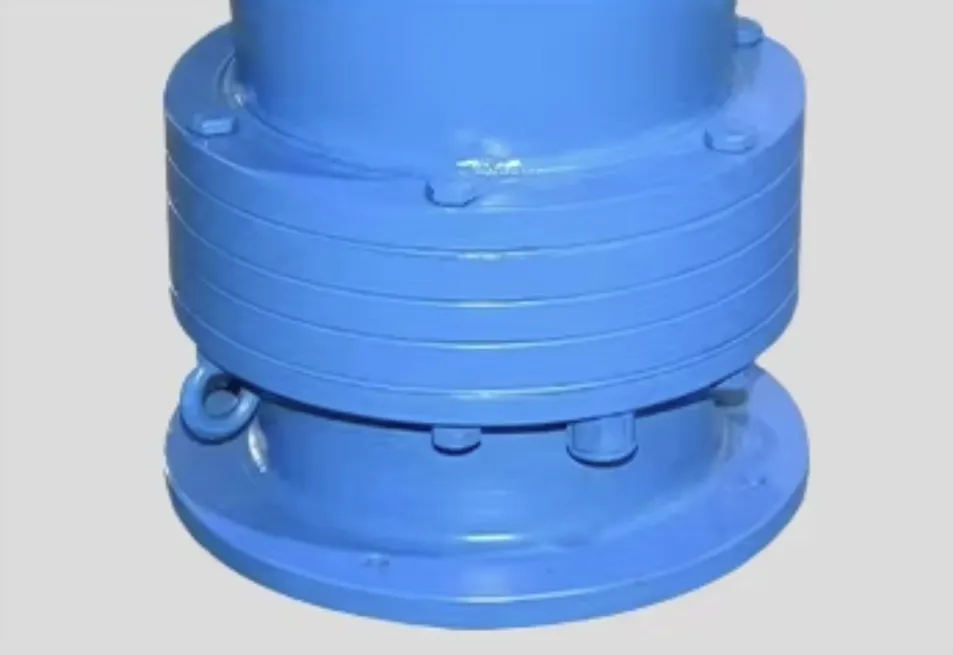

Seleção rigorosa de matérias-primas de alta qualidade que garante a estabilidade estrutural do redutor, além de um design muito mais compacto e leve para instalações complexas.
Todas as engrenagens são fabricadas sob rigoroso processo de retificação, garantindo excelente encaixe de acoplamento, rotação suave, transmissão potente de carga dupla e baixo ruído.
Projetado conforme os padrões industriais mais exigentes, possui alta capacidade de carga e extrema confiabilidade para construção subterrânea e urbana.
Essencial para os sistemas de transmissão de plataformas de perfuração hidráulica. Ideal para substituir equipamentos importados com máxima eficiência.
Desenvolvido especificamente para trabalhar com plataformas de perfuração de múltiplos eixos em paredes diafragma sob condições complexas.
Graças ao tamanho compacto, leveza estrutural, durabilidade prolongada e estabilidade de rotação, os redutores planetários são fundamentais para diversas indústrias pesadas e de tecnologia de ponta.
Suas aplicações incluem máquinas de elevação e transporte, engenharia pesada, metalurgia, mineração, petroquímica, maquinário de construção civil, indústria têxtil, equipamentos médicos de precisão, sistemas de automação veicular, construção naval e aeroespacial.
Confira as melhores soluções mecânicas integradas para a sua operação!
O transporte é feito de forma segura em caixas de madeira estruturadas para suportar pesos elevados, protegendo o redutor contra impactos ou umidade durante as etapas de envio rodoviário ou marítimo.

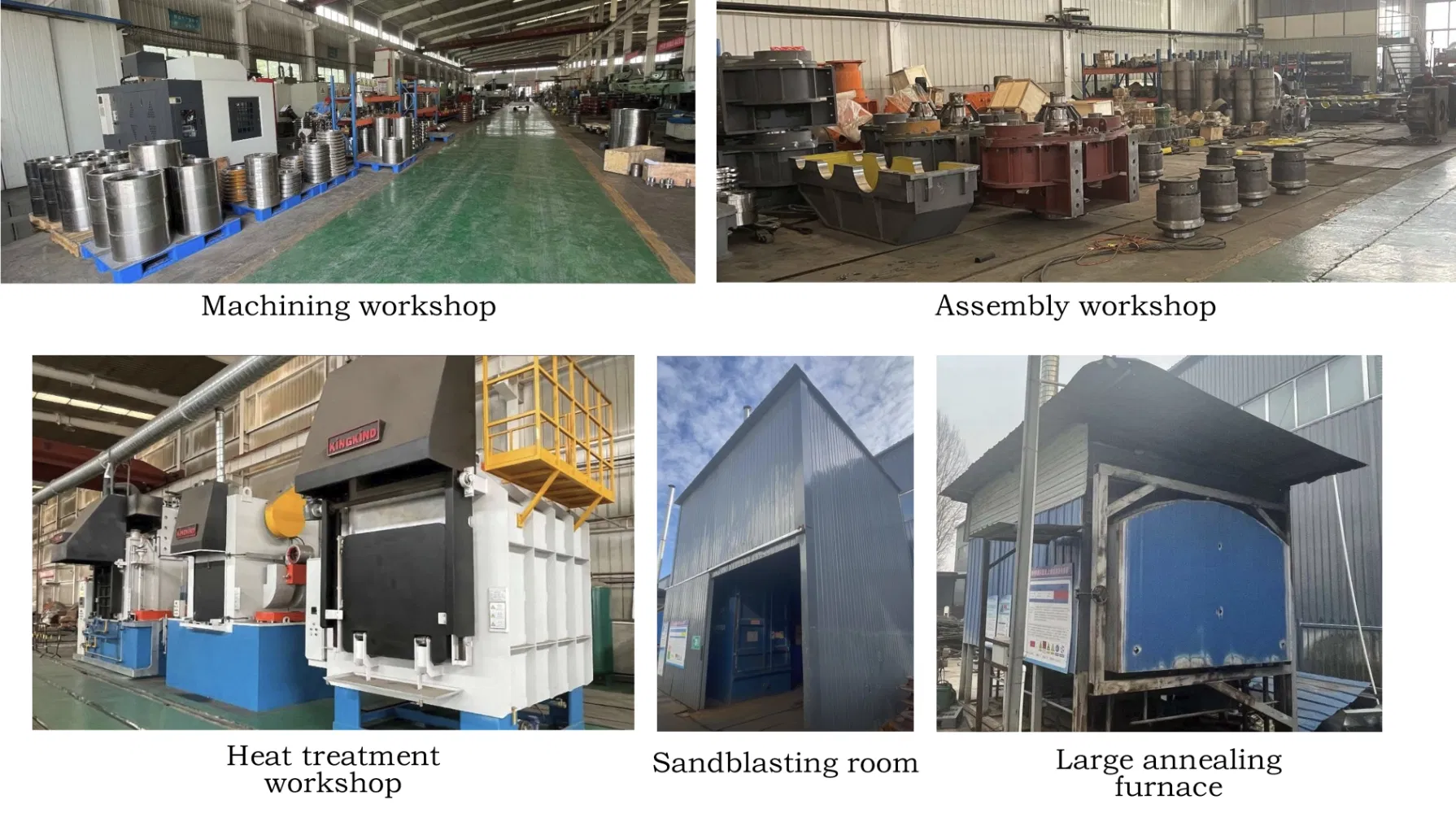

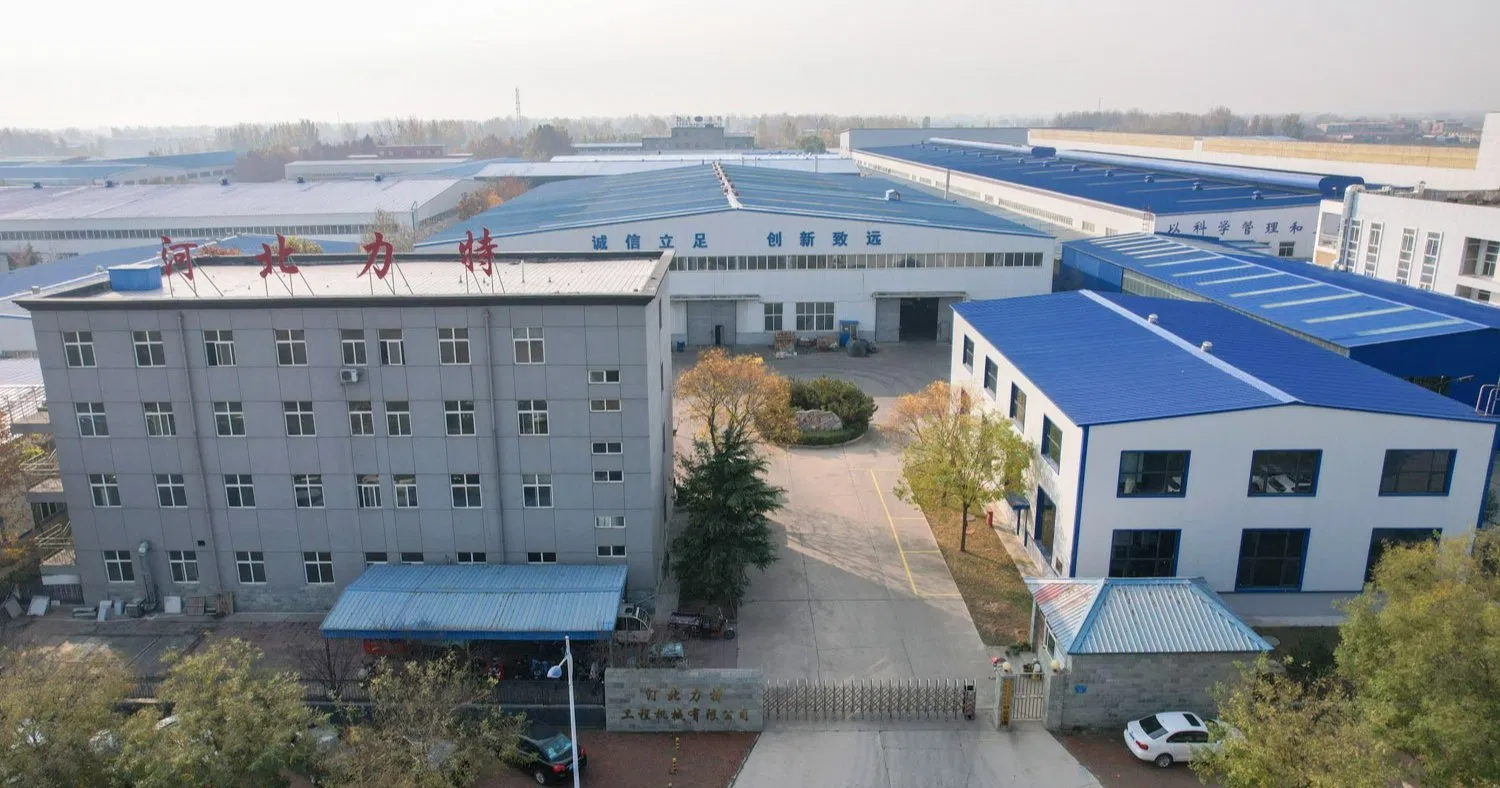

Nossa planta de fabricação cobre 20.000 metros quadrados, contando com uma área de oficina moderna de 14.000 metros quadrados e mais de 100 máquinas-ferramentas CNC de última geração. Com uma equipe experiente de designers, possuímos capacidade de desenvolvimento independente para atender às necessidades mais específicas dos clientes.
Temos uma forte cooperação técnica com renomados institutos de pesquisa na área de mineração e bombeamento pesado. Nossos conceitos focam na estabilidade dimensional, na resistência severa ao desgaste e na alta aplicabilidade prática das engrenagens e redutores.

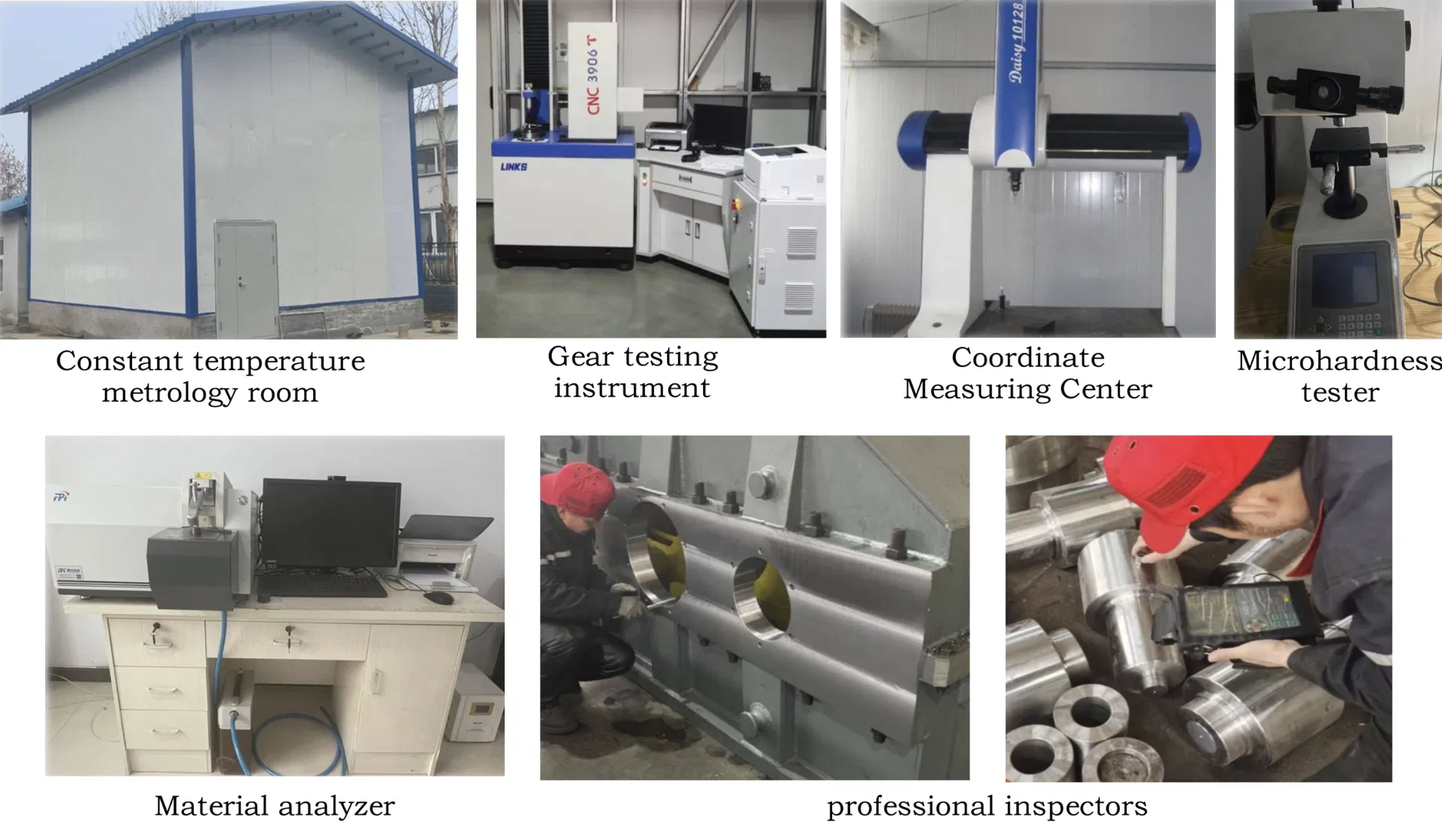

Nossa estrutura de produção abrange desde o corte de matéria-prima, soldagem, processamento mecânico de engrenagens, até processos térmicos e controle final de qualidade. Contamos com aparelhos de medição tridimensional e testes de partículas magnéticas para garantir a máxima qualidade de todas as peças despachadas.
Monitoramento e Testes Rigorosos de Funcionamento
Certificações Técnicas de Padrão Internacional
Somos uma empresa que une indústria e comércio. Contamos com fábrica própria dedicada ao desenvolvimento de maquinários industriais, redutores e peças de reposição de concreto por mais de 34 anos de experiência prática off-line.

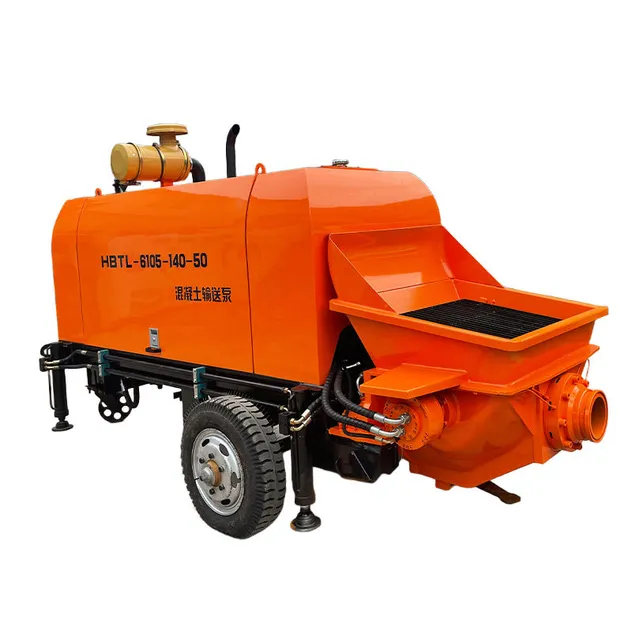

Fornecemos uma gama completa que inclui bombas de concreto, misturadores de betão, peças de reposição (tubulações, válvulas, pistões) e redutores planetários altamente customizados para construção pesada.
Oferecemos serviços completos de testes operacionais de produtos, suporte direto no processo de compra, análises de engenharia personalizadas e total suporte para substituição de componentes.
Antes do embarque e envio, todas as nossas máquinas e redutores são submetidos a testes contínuos de até 8 horas de operação sob carga máxima. Fornecemos vídeos de acompanhamento detalhados do teste para que o comprador analise o desempenho mecânico antes do recebimento.
Trabalhamos com controle estrito em cada nó de recepção de matérias-primas. Usamos equipamentos e ferramentas CNC automatizadas ao longo de todo o processo de usinagem e soldagem para garantir máxima estabilidade e precisão nas engrenagens.
Nossa equipe de engenharia está pronta para analisar qualquer questão e desenvolver a melhor solução técnica. Oferecemos peças de reposição sem custos adicionais para defeitos cobertos no prazo de garantia do equipamento.
