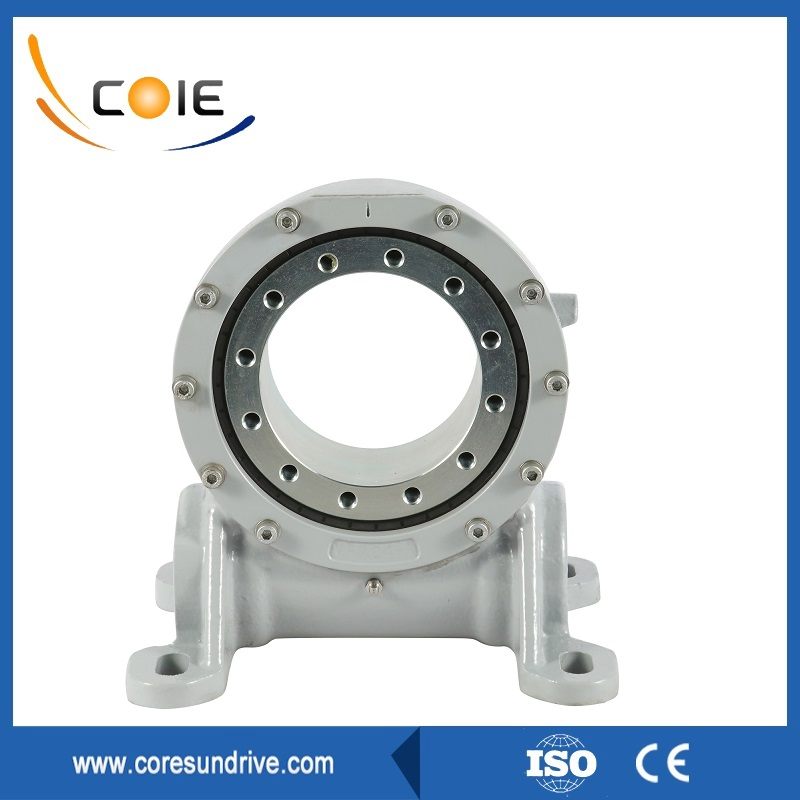

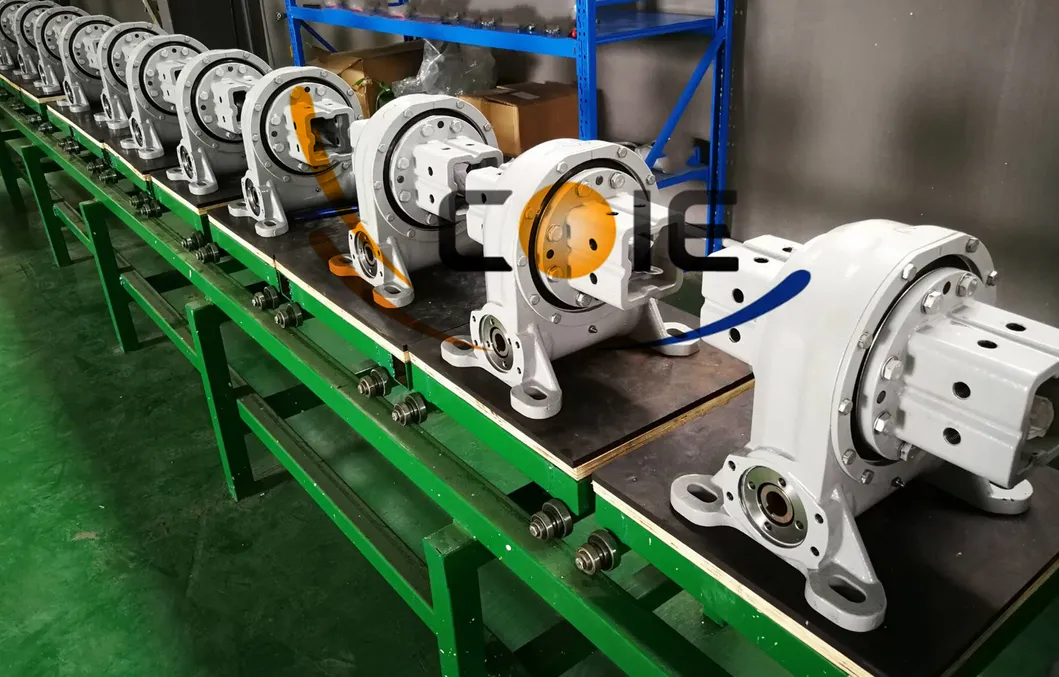

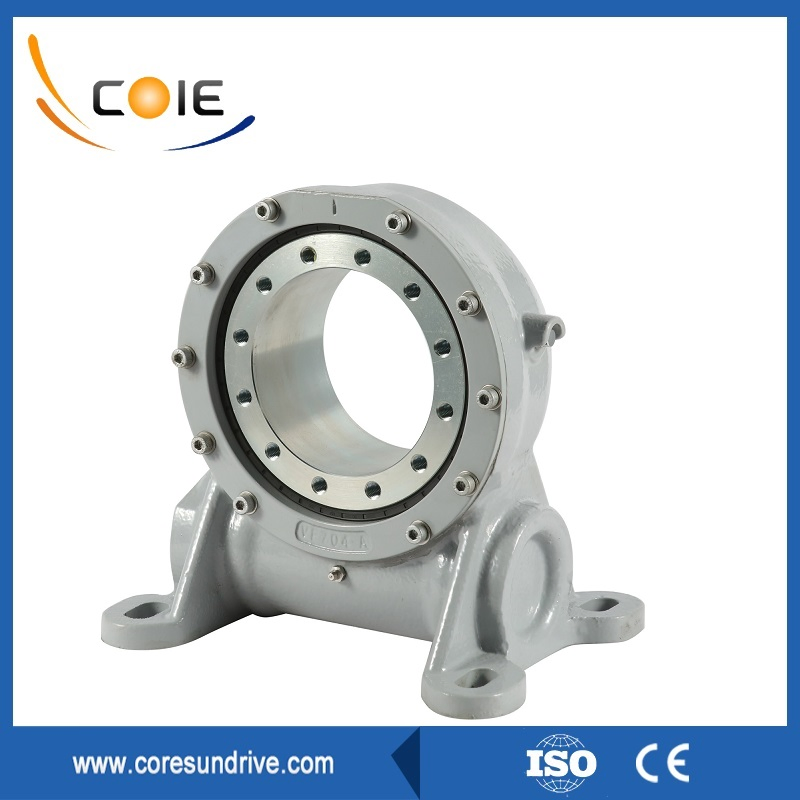

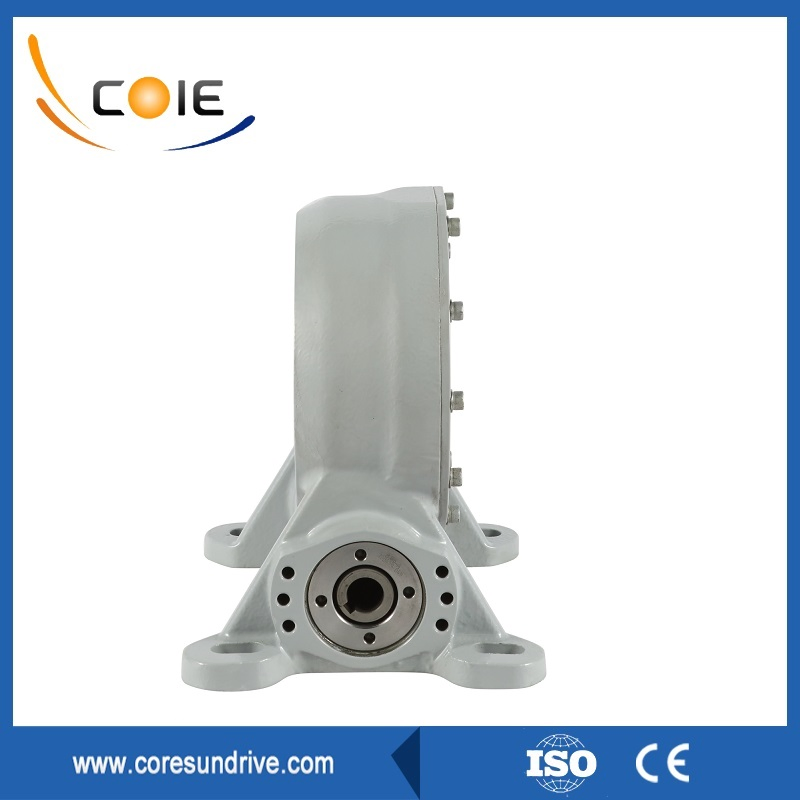

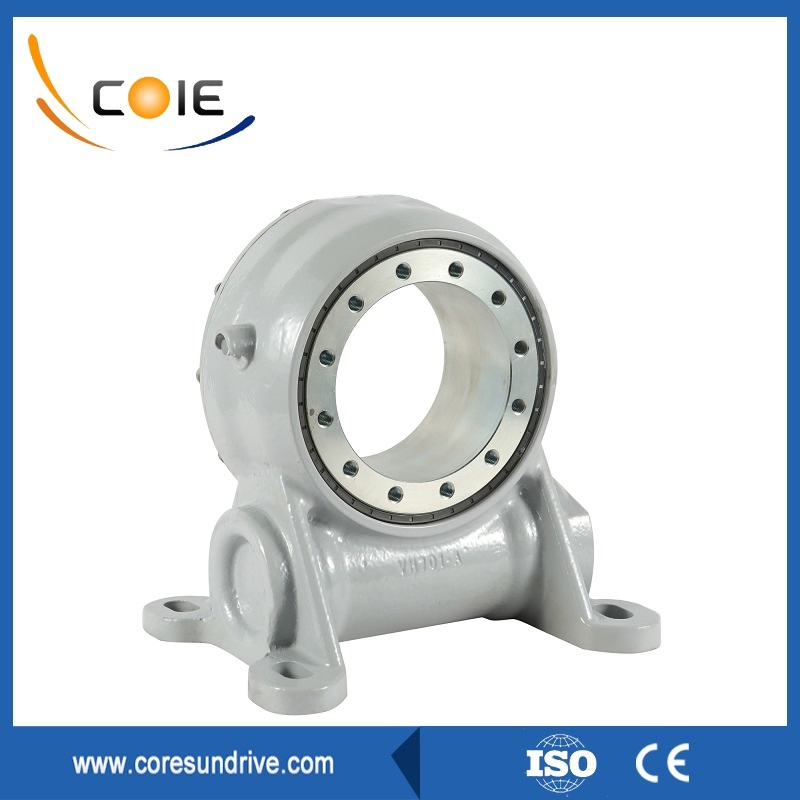

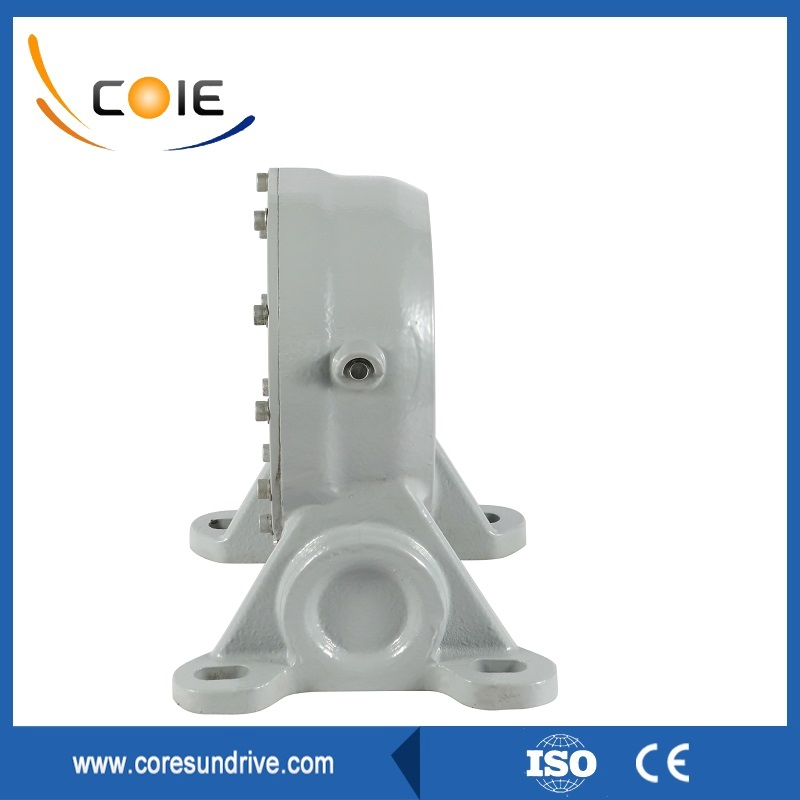

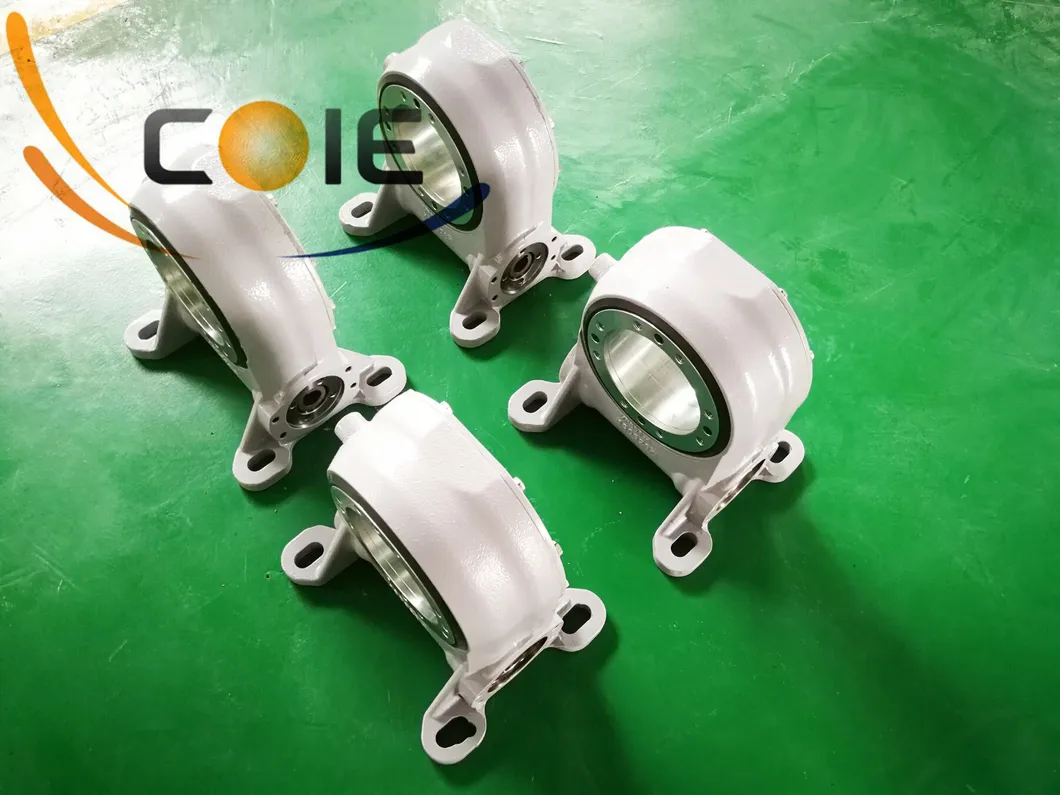

Os produtos VH7 foram entregues a clientes estrangeiros com encomenda por lotes. Este produto adota uma estrutura de engrenagem rotativa de alta precisão e de engrenagem sem-fim, utiliza uma estrutura de vedante de óleo esqueleto de múltiplos lábios com base no design de vedação original. Sob a premissa de assegurar uma transmissão de binário elevado, também possui características de vedação de elevado desempenho de IP65-IP66. O motor de acionamento de rotação proporciona uma garantia de implementação fiável para o projeto de monitorização solar fotovoltaica.
| Modelo | VH7 | IP | IP65 / IP66 |
| Aplicação | Rastreador Solar | Digite | Vertical |
| Material | 42CrMo, 50Mn | Binário de saída | 6,3KN.m |
| Binário de momento de inclinação | 10 KN.m | Binário de retenção | 45 KN.m |
| Classificação axial estática | 350 KN | Classificação radial estática | 120 KN |
| Metro quadrado | 110 mm | Motor | 24 V CC OU 220 V CA, 380 V CA |
| Relação de transmissão | 60:1 | Eficiência | 40% |
Os acionamentos de rotação fechados são o modelo mais popular de transmissões de rotação e podem ajudar a mover a energia em máquinas como turbinas eólicas, derriques de digger, rastreadores solares, equipamento médico, silvicultura, gestão de resíduos e posicionadores industriais. O alojamento encapsula totalmente todos os componentes da transmissão, como o conjunto de engrenagens sem-fim de dupla cobertura, a engrenagem planetária e o rolamento da placa giratória, de modo que tenham total proteção contra os elementos. O Drive fechado também é vantajoso se estiver a montar no interior para não ver as peças em movimento ou para evitar ferimentos nos trabalhadores que trabalham nas proximidades.
As transmissões de rotação são ideais para trabalhos que requerem retenção de carga e binário de rotação da mesma caixa de velocidades. O conjunto completo inclui tecnologia patenteada de worm de ampulheta, ou transmissões de cone e conjuntos de engrenagens sem-fim de duplo envolvimento, quando necessário, para máxima manutenção de carga e eficiência. Cada tamanho é rigorosamente testado para um desempenho fiável, com tamanhos de modelos de base que produzem 6 kNm a 2200 kNm de binário de retenção, 200 Nm a 630 kNm de binário de saída, 500 Nm a 2710 kNm de capacidade de carga de momento de capotamento e relações de redução da caixa de velocidades de 30:1 a 156,600:1.
Os acionamentos de rotação da engrenagem sem-fim são as soluções mais económicas e ideais para os localizadores PV de eixo único. Foram concebidos, testados e garantidos para precisão e desempenho durante um período de vida útil de 30 anos.
Comparado com os monitores PV fixos que poderiam produzir os níveis mais elevados de energia apenas quando o sol está no ângulo ideal para o painel, os monitores PV poderiam estar diretamente em direção ao sol do nascer ao pôr-do-sol.

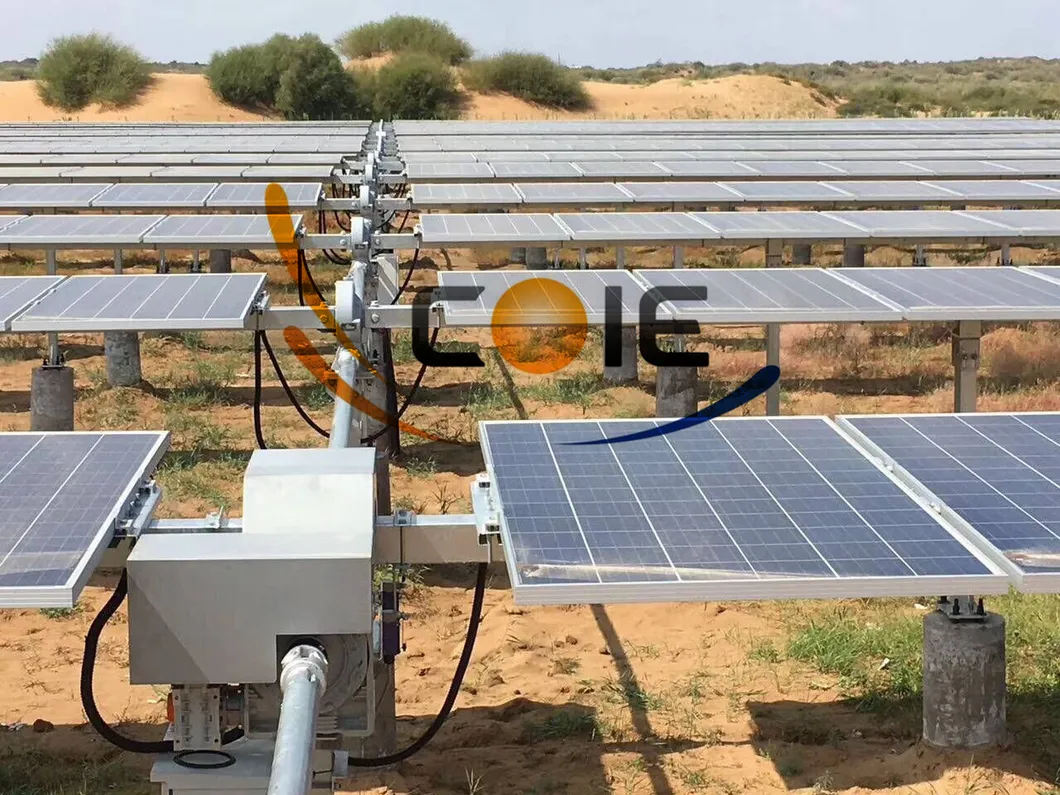

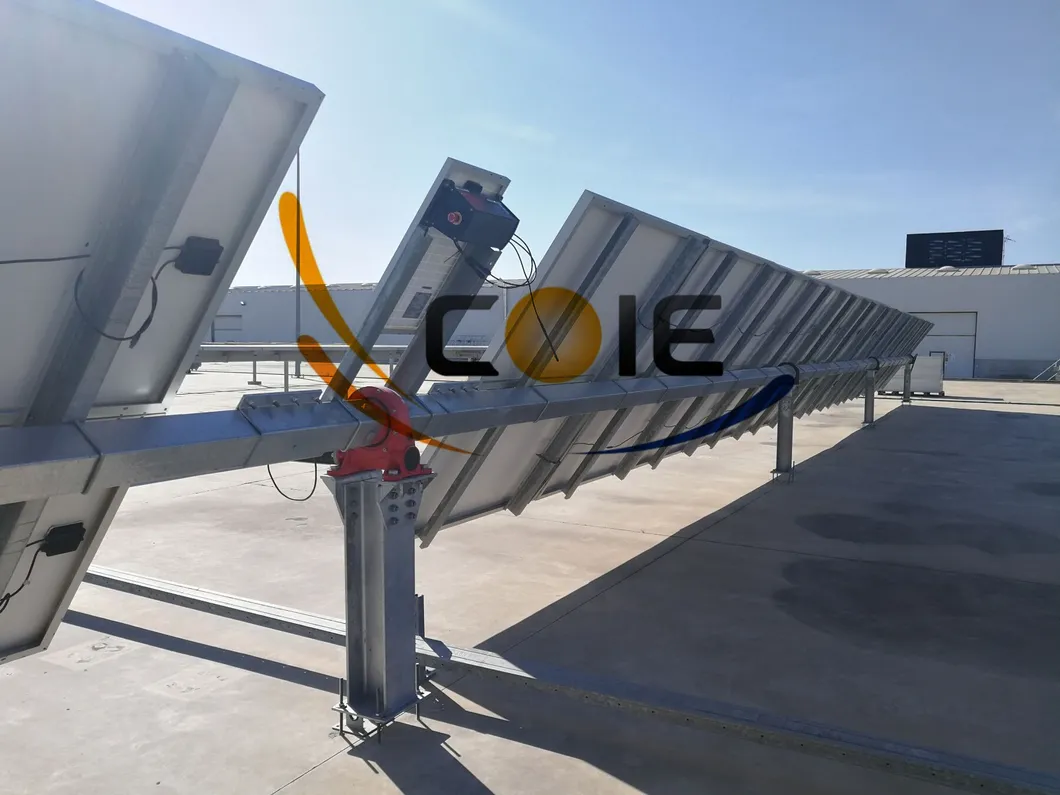

A unidade de rotação VH7 é uma excelente solução para o design de rastreador solar de eixo único de 60-96 unidades.
A produção é amplamente exportada para EUA, Canadá, Alemanha, Espanha, França, Polônia, Turquia, Coreia, Austrália, África do Sul, Índia, Brasil, Chile, entre outros países.

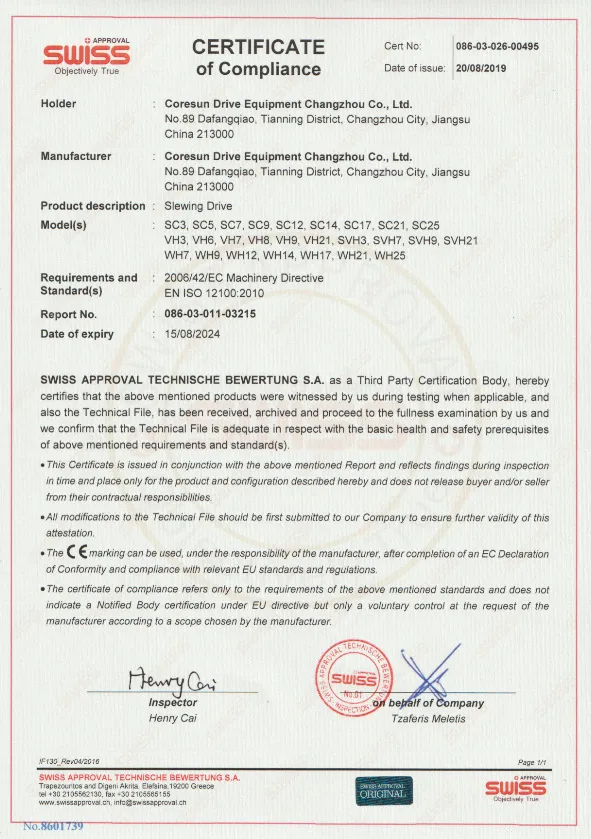

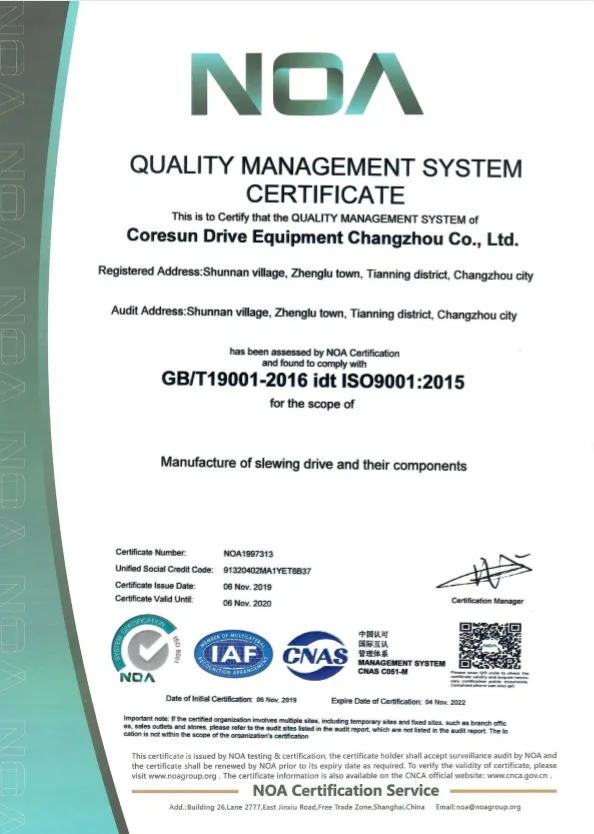

O motor de engrenagem de acionamento de rotação foi aprovado pelas certificações CE e ISO.
